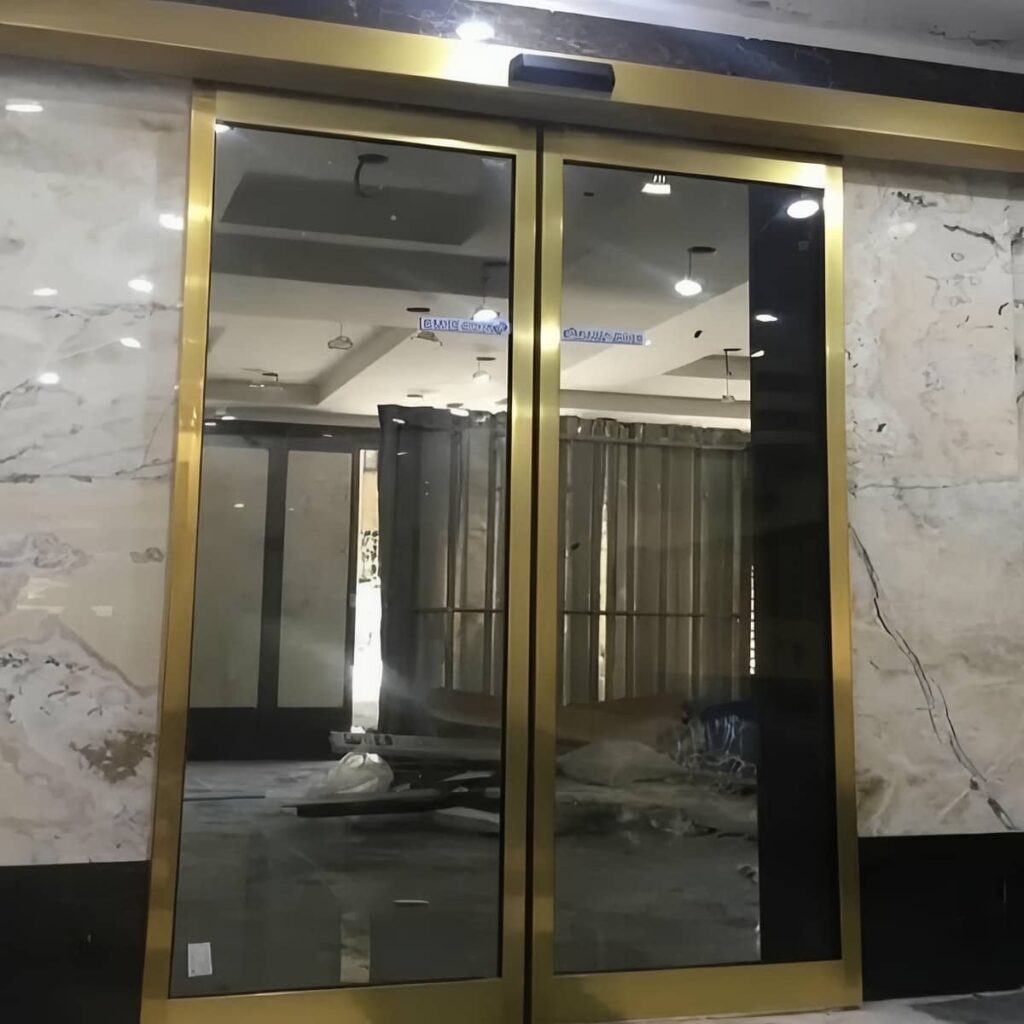

اجرای درب شیشه ای تلسکوپی سه لت برای دهانه نامتقارن

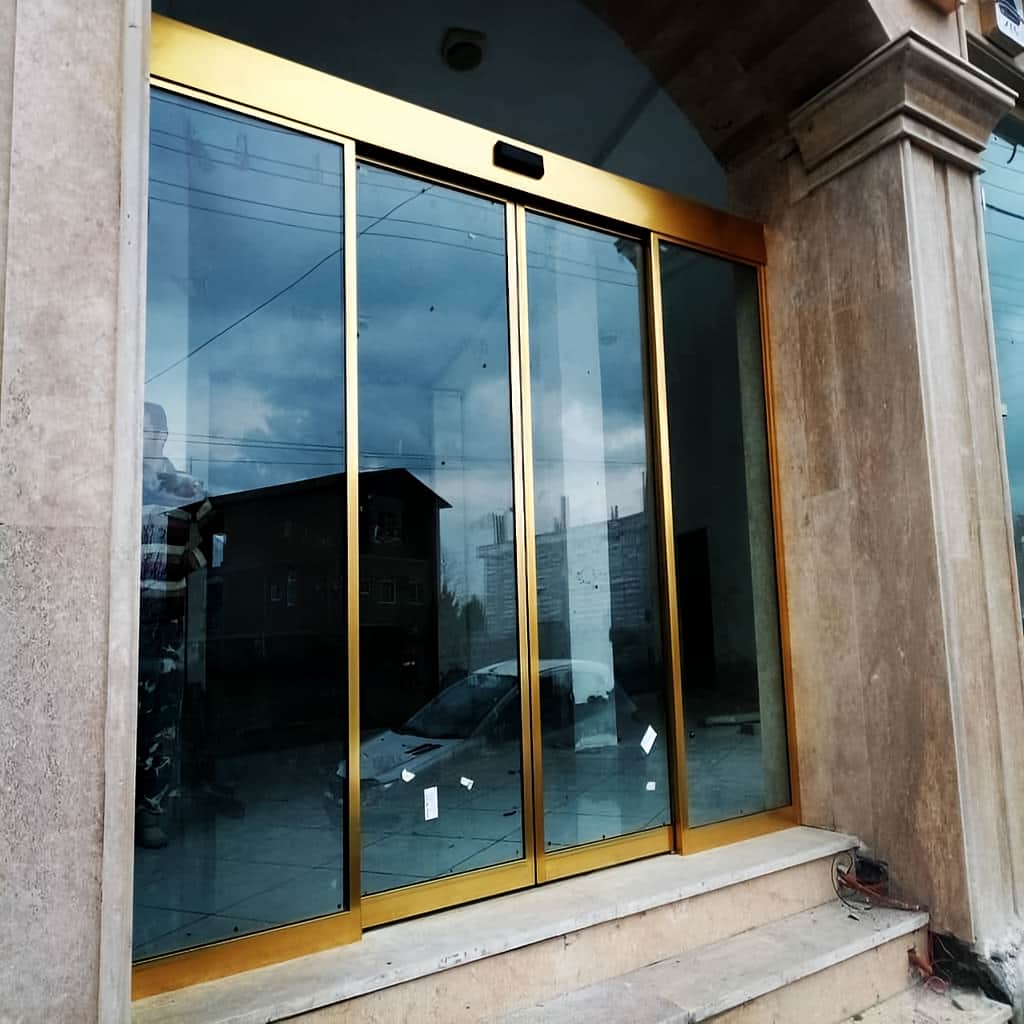

سفارش درب شیشه ای تلسکوپی شش لت برای عبور گسترده

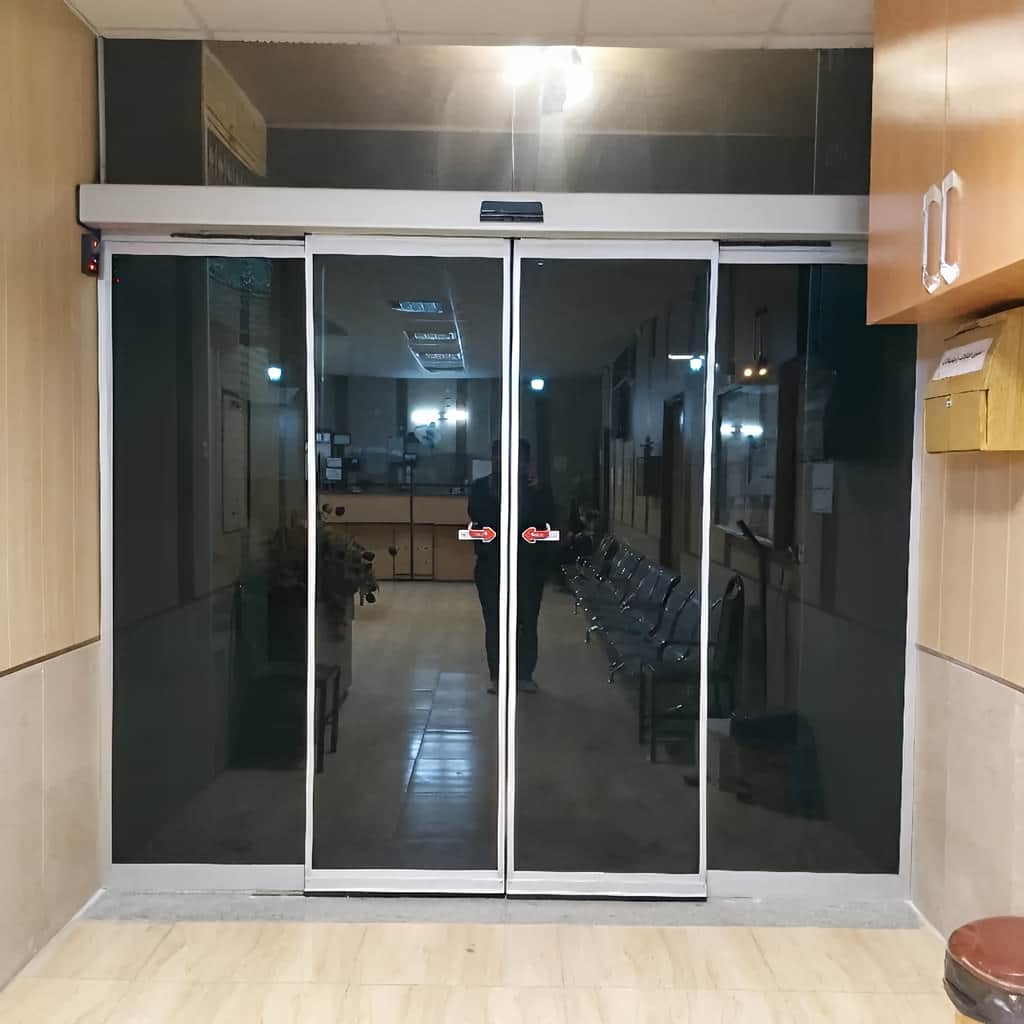

ساخت درب شیشه ای تلسکوپی فریم لس برای نمای شفاف

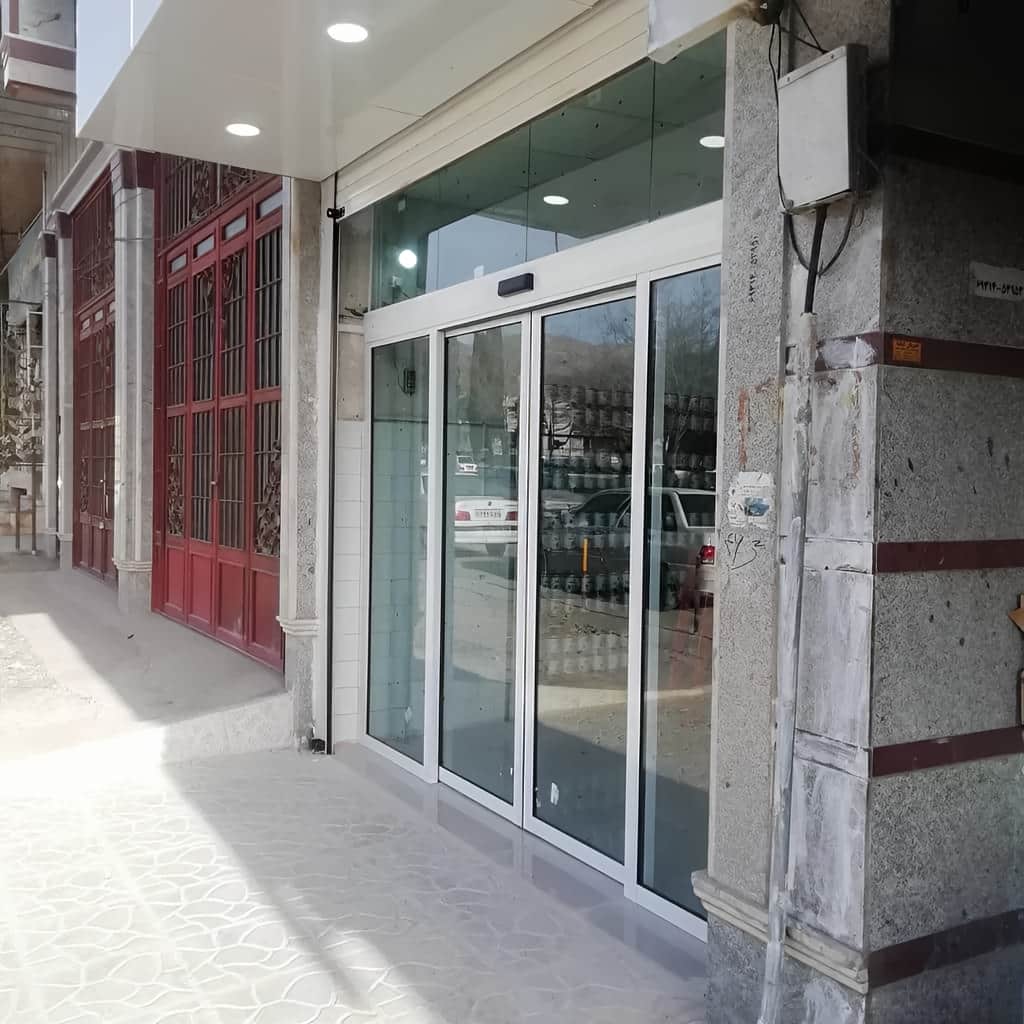

تعمیر درب اتوماتیک شیشه ای تلسکوپی و تنظیم لت ها
10 مدل درب اتوماتیک شیشه ای تلسکوپی عرض کم برای پروژه ای کاربرد دارند که دهانه محدود است, اما مسیر عبور باید با شیشه سکوریت و آرایش چندلت گسترده تر شود. در چنین پروژه ای, استفاده از درب کشویی معمولی ممکن است بخش زیادی از عرض ورودی را پشت لت ثابت نگه دارد, در حالی که سیستم تلسکوپی با حرکت هماهنگ چند لت روی ریل های موازی, فضای بازشوی بیشتری ایجاد می کند. انتخاب میان مدل سه لت یک طرفه, چهارلت دوطرفه, شش لت متقارن, فریم لس, فریم باریک, فریم کامل, شیشه مات, اپراتور مخفی, کنترل تردد و خروج اضطراری باید بر پایه وضعیت واقعی دهانه انجام شود. ارتفاع سقف, فضای جمع شدن لت ها, تراز کف, وزن شیشه, ظرفیت اپراتور و محل نصب سنسور از جزئیاتی هستند که نتیجه نهایی را تغییر می دهند. درب اتوماتیک شیشه ای تلسکوپی عرض کم فقط برای زیباترکردن ورودی سفارش داده نمی شود؛ هدف اصلی آن آزادکردن مسیر بیشتر بدون تخریب گسترده یا افزایش ابعاد دهانه است. انتخاب اشتباه می تواند باعث کاهش عرض مفید, ناهماهنگی حرکت لت ها, استهلاک تسمه یا دشواری دسترسی به موتور شود. هزینه نهایی نیز به تعداد لت, نوع فریم, ضخامت شیشه, تجهیزات ایمنی و آماده سازی زیرسازی وابسته است. بررسی پروژه توسط آهن گارد کمک می کند مدل پیشنهادی با محدودیت فضا, حجم تردد و نیاز بهره بردار مطمین تر هماهنگ شود.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| دهانه کم عرض با مسیر یک طرفه | در این سناریو, سه لت تلسکوپی شامل دو لت متحرک و یک بخش ثابت در یک سمت جمع می شوند تا عرض عبور بیشتری ایجاد شود. | فضای جانبی باید برای روی هم قرارگرفتن لت ها و نصب ریل چندمسیره کافی باشد. |
| ورودی متقارن با محدودیت دو طرف | مدل چهارلت دوطرفه, دو گروه تلسکوپی را از مرکز باز می کند و مسیر ورود را در دو سمت دهانه توزیع می سازد. | خط مرکزی, عرض هر لت و فضای جمع شدن دو گروه باید پیش از سفارش دقیق محاسبه شود. |
| نیاز به بیشترین عرض بازشو | در مدل شش لت, چند لت شیشه سکوریت به صورت هماهنگ حرکت می کنند تا بخش بیشتری از دهانه محدود آزاد شود. | ظرفیت اپراتور, تعداد هنگرها و دسترسی به ریل پیچیده تر باید با حجم تردد تطبیق داده شود. |
| نمای مینیمال پروژه | مدل فریم لس با کاهش پروفیل های قابل مشاهده, شفافیت ویترین را حفظ می کند و ساختار تلسکوپی را در پس زمینه نگه می دارد. | تراز دهانه, کیفیت لبه شیشه و دقت اتصالات در این مدل اهمیت بیشتری دارد. |
| ورودی پرتردد و آسیب پذیر | مدل فریم کامل از لبه های شیشه محافظت می کند و تنظیم لت ها, یراق و هنگر را در پروژه پرتردد ساده تر می سازد. | عرض فریم نباید به گونه ای انتخاب شود که مسیر دید یا عرض عبور مفید را بیش از حد کاهش دهد. |
| تعادل میان ظرافت و دوام | فریم باریک ظاهر سبک تری نسبت به فریم کامل ایجاد می کند و در عین حال بخشی از حفاظت لبه شیشه را حفظ می کند. | پروفیل باریک باید با وزن لت, نوع بست و ظرفیت ریل تلسکوپی هماهنگ باشد. |
| نیاز به کنترل دید داخلی | شیشه مات, دودی یا طرح دار برای پروژه ای استفاده می شود که حفظ حریم دید در کنار عملکرد اتوماتیک اهمیت دارد. | میزان عبور نور و واکنش سنسور در شرایط واقعی محیط پیش از تحویل آزمایش شود. |
| محدودیت نمای بالای دهانه | اپراتور مخفی در پوشش معماری جای می گیرد تا موتور, کنترلر و ریل از نمای اصلی ورودی دیده نشوند. | دریچه دسترسی برای تنظیم, تعمیر و سرویس قطعات باید در طراحی پوشش باقی بماند. |
| هزینه و آماده سازی اجرا | هزینه پروژه به تعداد لت ها, شیشه سکوریت, نوع فریم, اپراتور, سنسور ایمنی, زیرسازی و شرایط نصب وابسته است. | برآورد نهایی پس از مشخص شدن آرایش لت ها و بررسی دقیق محدودیت دهانه انجام شود. |
گالری محصولات
مقایسه کاربردی انواع درب اتوماتیک شیشه ای
انواع درب اتوماتیک شیشه ای باید بر اساس فضای ورودی, میزان تردد, نوع حرکت…
نصب اصولی درب اتوماتیک شیشه ای
ساخت و نصب درب اتوماتیک شیشه ای زمانی نتیجه قابل اعتماد می دهد که…
سنسور چشمی درب اتوماتیک شیشه ای
سنسور چشمی درب اتوماتیک شیشه ای قطعه ای تعیین کننده در فرمان بازشو, تشخیص…
فریم مقاوم درب اتوماتیک شیشه ای
فریم درب اتوماتیک شیشه ای بخش اصلی نگهدارنده شیشه و قطعات حرکتی است و…
قیمت روز درب اتوماتیک شیشه ای لولایی
قیمت درب اتوماتیک شیشه ای لولایی زمانی دقیق برآورد می شود که اندازه دهانه,…
قیمت روز درب اتوماتیک شیشه ای منحنی
قیمت درب اتوماتیک شیشه ای منحنی به دلیل طراحی خاص, شیشه خم, فریم سفارشی…
قیمت روز درب اتوماتیک شیشه ای تلسکوپی
قیمت درب اتوماتیک شیشه ای تلسکوپی زمانی درست برآورد می شود که ابعاد ورودی,…
قیمت روز درب اتوماتیک شیشه ای کشویی
قیمت درب اتوماتیک شیشه ای کشویی زمانی دقیق برآورد می شود که عرض دهانه,…
روش محاسبه قیمت درب اتوماتیک شیشه ای
قیمت درب اتوماتیک شیشه ای باید بر پایه اندازه واقعی دهانه, نوع فریم, مدل…
قیمت روز درب اتوماتیک شیشه ای
قیمت درب اتوماتیک شیشه ای زمانی درست برآورد می شود که ابعاد ورودی, نوع…
روایت انتخاب مدل تلسکوپی در پروژه های کم عرض
شروع تصمیم گیری از لحظه ای است که تیم اجرا مسیر واقعی ورود را اندازه می گیرد و متوجه می شود درب کشویی رایج, فضای کافی برای عبور ایجاد نمی کند. در یک ورودی باریک, شاید تنها بخشی از دیوار کناری برای جمع شدن شیشه آزاد باشد و در سمت دیگر ستون, ویترین یا تجهیزات داخلی قرار گرفته باشد. مدل سه لت یک طرفه در چنین شرایطی می تواند کاربردی باشد. در پروژه ای متقارن, مدل چهارلت دوطرفه مسیر مرکزی مناسبی ایجاد می کند و در دهانه ای که بیشترین بازشوی ممکن لازم است, آرایش شش لت بررسی می شود. تفاوت این مدل ها فقط در تعداد شیشه ها نیست؛ هر آرایش به ریل, اپراتور, تسمه و فضای سرویس متفاوتی نیاز دارد. مزیت اصلی سیستم تلسکوپی آن است که بدون افزایش عرض ساختمانی, سهم بیشتری از دهانه را به مسیر عبور تبدیل می کند.
دهانه نامتقارن و تصمیم برای مدل سه لت یک طرفه
در یک پروژه واقعی ممکن است یک سمت ورودی به دیوار آزاد متصل باشد, اما سمت دیگر به ستون سازه ای یا ویترین دائمی برسد. در این شرایط, مدل سه لت یک طرفه اجازه می دهد دو لت متحرک هنگام بازشدن روی لت ثابت قرار گیرند و تمام مجموعه در سمت آزاد جمع شود. این آرایش نسبت به درب کشویی تک لت, عرض عبور بیشتری از همان فضای جانبی ایجاد می کند. پیش از انتخاب باید عرض هر لت, میزان هم پوشانی و فضای لازم برای ریل های موازی محاسبه شود تا شیشه ها در حالت باز از محدوده طراحی شده خارج نشوند.
مسیر حرکت کاربران نیز جهت جمع شدن لت ها را تعیین می کند. اگر صندوق, میز پذیرش یا راهروی اصلی در یک سمت قرار گرفته باشد, بازشو باید فرد را بدون تغییر مسیر وارد فضای اصلی کند. سنسور حرکتی در مدل یک طرفه باید طوری تنظیم شود که افراد کنار ویترین باعث فعال شدن مداوم درب نشوند. وزن دو لت متحرک و هماهنگی سرعت آن ها بر انتخاب اپراتور اثر دارد. اگر تسمه یا مکانیزم انتقال متناسب نباشد, یکی از لت ها جلوتر حرکت می کند و فاصله میان شیشه ها نامنظم می شود. به همین دلیل, طراحی مکانیکی باید هم زمان با نقشه معماری انجام گیرد.

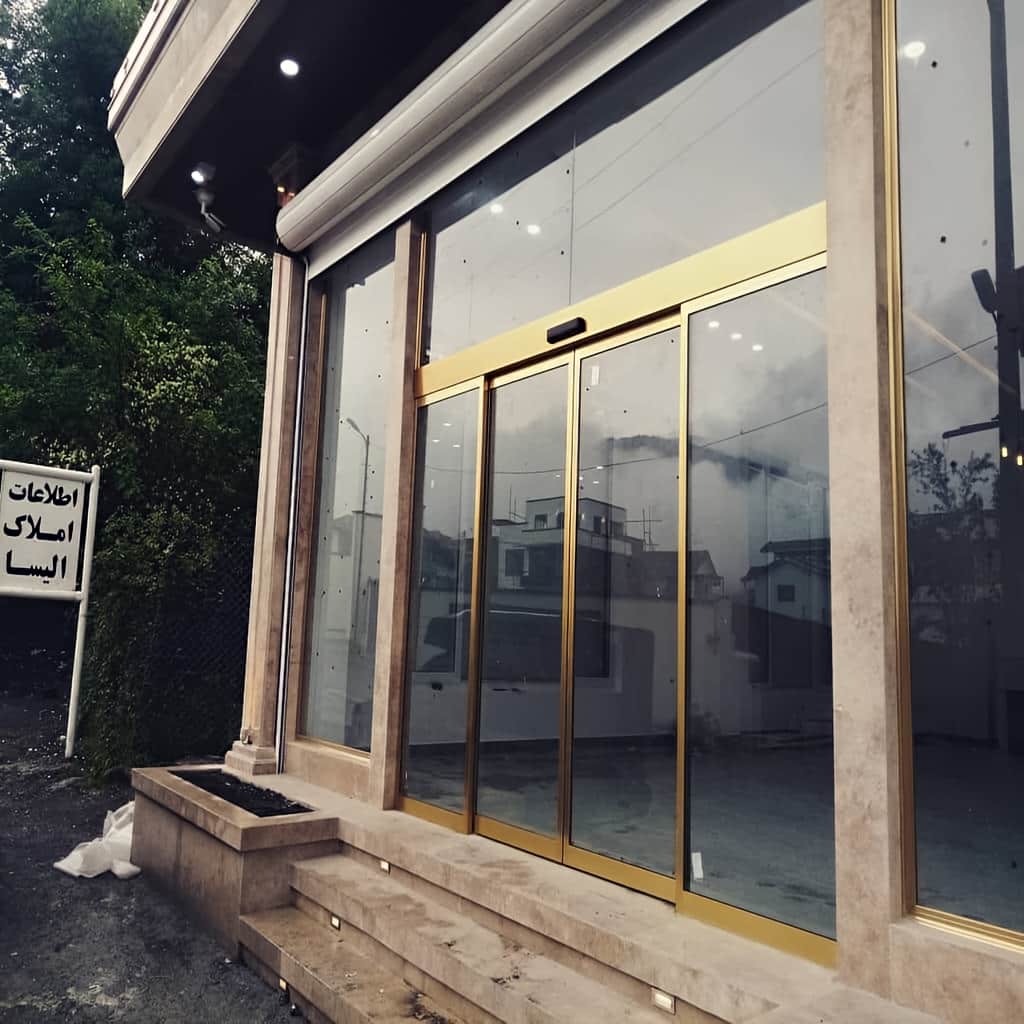

دهانه مرکزی و اجرای مدل چهارلت دوطرفه
در ورودی ای که مسیر اصلی در مرکز قرار دارد و دو طرف دهانه شرایط مشابهی دارند, مدل چهارلت دوطرفه می تواند تعادل مناسبی ایجاد کند. در این آرایش, دو گروه شیشه از مرکز به دو سمت حرکت می کنند و هر گروه شامل لت هایی است که به صورت تلسکوپی روی یکدیگر جمع می شوند. نتیجه, بازشوی مرکزی وسیع تر نسبت به درب دو لت معمولی است. محل خط مرکزی باید با کف سازی, محور نما و جهت ورود هماهنگ باشد؛ زیرا هر جابه جایی در این محور, تقارن ظاهری و عرض حرکت دو طرف را تغییر می دهد.
اجرای مدل چهارلت به زیرسازی مستقیم در تمام عرض دهانه نیاز دارد. ریل های چندگانه باید بدون تاب نصب شوند تا دو گروه در زمان باز و بسته شدن سرعت یکسانی داشته باشند. اگر یکی از طرفین اصطکاک بیشتری داشته باشد, کنترلر ممکن است با مقاومت نامتعادل مواجه شود. سنسور مرکزی نیز باید تمام مسیر نزدیک شدن کاربران را پوشش دهد, اما رفت وآمد موازی مقابل درب را نادیده بگیرد. در پروژه ای با تردد بالا, زمان بازماندن درب باید به اندازه ای باشد که گروه های پشت سرهم بدون توقف عبور کنند و در عین حال اتلاف انرژی کنترل شود.
نیاز به بیشترین عبور و بررسی آرایش شش لت
گاهی محدودیت دهانه شدید است, اما عبور تجهیزات, چرخ حمل کالا یا حجم بالای کاربران نیاز به مسیر آزاد بیشتری دارد. در این سناریو, مدل شش لت می تواند با تقسیم شیشه ها به قطعات باریک تر, سهم قابل توجهی از عرض ورودی را آزاد کند. این آرایش معمولاً از دو مجموعه تلسکوپی چندلت تشکیل می شود که از مرکز به دو طرف جمع می شوند. افزایش تعداد لت ها, عرض هر شیشه را کاهش می دهد, اما تعداد هنگرها, چرخ ها و اتصالات را بیشتر می کند و به اپراتور دقیق تری نیاز دارد.
مدل شش لت برای هر دهانه کم عرضی مناسب نیست. فضای بالای ورودی باید امکان نصب ریل گسترده تر و تجهیزات انتقال حرکت را داشته باشد. همچنین دسترسی تعمیرکار به تسمه ها و تنظیم کننده های هر گروه ضروری است. اگر کاور اپراتور پشت نمای غیرقابل بازشدن پنهان شود, سرویس آینده دشوار خواهد شد. در زمان تحویل, حرکت تمام لت ها باید در چرخه های متوالی آزمایش شود تا عقب ماندن یا ضربه زدن هیچ شیشه ای مشاهده نشود. این مدل زمانی توجیه اجرایی دارد که افزایش عرض عبور, پیچیدگی بیشتر سیستم را برای پروژه قابل قبول کند.
- جهت جمع شدن لت ها بر اساس سمت آزاد دهانه تعیین شود.
- عرض عبور واقعی هر آرایش پیش از سفارش روی نقشه محاسبه شود.
- مدل چهارلت با محور مرکزی نما و مسیر ورود هماهنگ شود.
- مدل شش لت تنها پس از بررسی فضای اپراتور و سرویس انتخاب شود.
- حجم تردد در تعیین سرعت و زمان بازماندن درب لحاظ شود.
ساختار شیشه و اپراتور در مسیر آماده سازی پروژه
پس از تعیین آرایش لت ها, پروژه وارد مرحله ای می شود که کیفیت هر قطعه بر حرکت کل مجموعه اثر می گذارد. شیشه سکوریت باید بر اساس ابعاد واقعی, نوع فریم و محل اتصال هنگر تولید شود. ریل تلسکوپی چند مسیر موازی دارد و کوچک ترین اختلاف در تراز آن می تواند فاصله لت ها را در طول حرکت تغییر دهد. اپراتور نیز فقط یک موتور ساده نیست؛ کنترلر, تسمه, قرقره, چرخ, هنگر و تنظیم کننده های سرعت باید با وزن تمام لت ها هماهنگ باشند. در مدل فریم لس, دقت لبه شیشه و بست ها اهمیت بیشتری دارد؛ در مدل فریم کامل, وزن پروفیل به محاسبات اضافه می شود. سنسورهای حرکتی و ایمنی نیز باید با عرض کم دهانه تطبیق پیدا کنند تا کاربر بدون مکث وارد شود و درب پیش از خروج کامل او بسته نشود.
شیشه سکوریت در مدل فریم لس و فریم باریک
مدل فریم لس برای پروژه ای انتخاب می شود که شفافیت نمای ورودی اهمیت بالایی دارد و خطوط فلزی باید تا حد ممکن محدود باشند. در این مدل, شیشه سکوریت با لبه زنی دقیق و سوراخ کاری مطابق نقشه یراق تولید می شود. چون پروفیل پهنی برای پوشاندن اختلاف ها وجود ندارد, هر ناهماهنگی در ارتفاع یا فاصله لت ها قابل مشاهده است. تراز کف و سازه بالای دهانه باید پیش از ساخت تأیید شود. همچنین محل اتصال بست ها باید طوری انتخاب شود که نیروی حرکت بدون تمرکز نامناسب به شیشه منتقل شود.

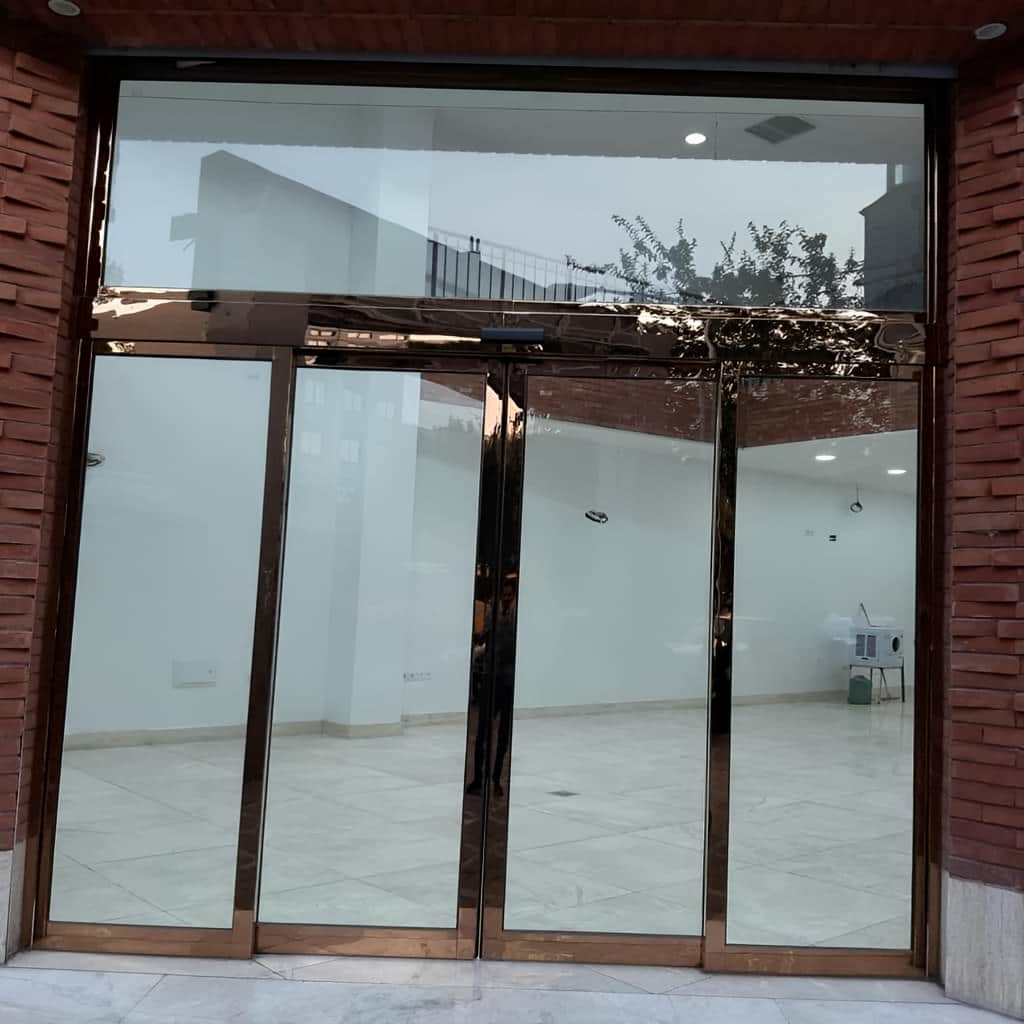

فریم باریک برای پروژه ای مناسب است که ظاهر مینیمال را می خواهد, اما حفاظت بیشتر از لبه ها نیز ضروری است. پروفیل ظریف می تواند محل اتصال یراق را منظم تر کند و از تماس مستقیم لبه شیشه با تجهیزات اطراف بکاهد. با این حال, سطح مقطع فریم باید توان تحمل وزن لت را داشته باشد و با هنگرهای سیستم تلسکوپی سازگار باشد. رنگ پوشش پروفیل نیز در نور واقعی محل بررسی می شود. اگر شیشه ها هنگام جمع شدن فاصله کمی از یکدیگر دارند, ضخامت فریم و نوارهای درزبندی نباید باعث اصطکاک یا برخورد میان لت ها شوند.
فریم کامل برای ورودی پرتردد و آسیب پذیر
در ورودی ای که حمل کالا, عبور تجهیزات یا تماس مداوم کاربران پیش بینی می شود, فریم کامل می تواند محافظت بیشتری ایجاد کند. پروفیل دور شیشه لبه های حساس را می پوشاند و امکان نصب نوار درزبندی, یراق و اتصالات را ساده تر می کند. این مزیت برای درب تلسکوپی اهمیت دارد, زیرا چند لت در فاصله نزدیک از یکدیگر حرکت می کنند. هرگونه تاب یا ضربه در یکی از لت ها می تواند بر مسیر شیشه مجاور نیز اثر بگذارد. فریم باید مستقیم مونتاژ شود تا وزن در تمام طول لت به طور یکنواخت توزیع گردد.
استفاده از فریم کامل وزن مجموعه را افزایش می دهد و این موضوع باید در انتخاب اپراتور لحاظ شود. اگر ظرفیت موتور فقط بر اساس ابعاد شیشه محاسبه شود, بار واقعی کمتر از مقدار مورد نیاز برآورد خواهد شد. عرض پروفیل نیز بر شفافیت و عرض دید اثر دارد؛ بنابراین فریم پهن تر همیشه راهکار مناسب تری نیست. در پروژه کم عرض, هدف آزادکردن مسیر است و اجزای ظاهری نباید بخشی از این مزیت را خنثی کنند. نمونه پروفیل, رنگ پوشش و شکل اتصال گوشه ها بهتر است پیش از تولید نهایی با نمای پروژه تطبیق داده شوند.
اپراتور, ریل و مکانیزم هماهنگ کننده لت ها
اپراتور درب تلسکوپی باید چند لت را با نسبت حرکتی مشخص جابه جا کند. لت اصلی معمولاً فرمان حرکت را دریافت می کند و مکانیزم تسمه یا کابل, لت های بعدی را با سرعت متناسب به حرکت درمی آورد. اگر کشش تسمه درست تنظیم نشود, فاصله میان لت ها در زمان بازشدن تغییر می کند یا یکی از شیشه ها دیرتر به نقطه توقف می رسد. ظرفیت موتور باید بر اساس وزن مجموع شیشه, فریم, یراق و تعداد چرخه های روزانه انتخاب شود. استفاده از اپراتور ضعیف می تواند باعث کندی, افزایش دما و توقف حفاظتی شود.
ریل های موازی باید روی زیرسازی کاملاً مستقیم نصب شوند. وجود موج در پروفیل بالای دهانه یا اختلاف ارتفاع میان نقاط اتصال, حرکت چرخ ها را نامتعادل می کند. هنگرها امکان تنظیم جزئی ارتفاع و زاویه لت را فراهم می کنند, اما جایگزین زیرسازی صحیح نیستند. کاور اپراتور باید به اندازه کافی محکم باشد و در عین حال برای سرویس باز شود. در مدل مخفی, پوشش معماری نباید دسترسی به کنترلر, موتور و تسمه ها را مسدود کند. پس از نصب, حرکت لت ها در سرعت های مختلف و چند چرخه متوالی آزمایش می شود.
- ابعاد شیشه پس از تأیید نقشه یراق نهایی شوند.
- وزن فریم در محاسبه ظرفیت اپراتور لحاظ شود.
- ریل های موازی روی زیرسازی کاملاً مستقیم نصب شوند.
- کشش تسمه و نسبت حرکت لت ها در زمان راه اندازی تنظیم شود.
- کاور اپراتور برای سرویس آینده قابل بازشدن باقی بماند.

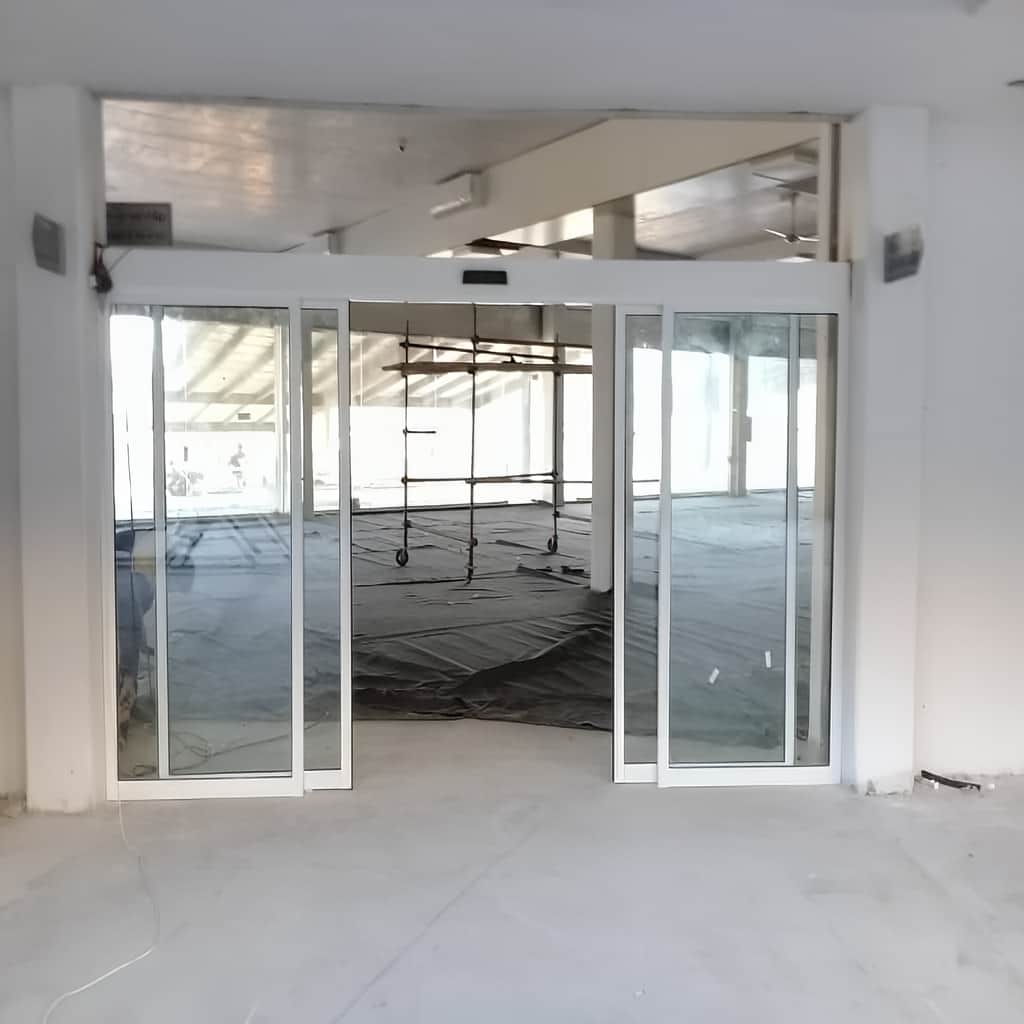

اندازه گیری و نصب در محدودیت واقعی دهانه
اجرای درب تلسکوپی عرض کم از اندازه گیری ای آغاز می شود که فقط عرض و ارتفاع را ثبت نمی کند. تیم فنی باید مشخص کند کدام بخش دهانه برای جمع شدن لت ها آزاد است, سقف چه ظرفیتی برای نگهداری اپراتور دارد و کف در طول مسیر تا چه اندازه تراز است. وجود ستون, تابلو, پادری, رمپ یا دستگاه کنترل ورود می تواند آرایش شیشه ها را تغییر دهد. در پروژه ای که سقف کاذب هنوز تکمیل نشده است, زیرسازی پیش از پوشش نهایی طراحی می شود. اگر کف سازی در حال تغییر باشد, تولید شیشه تا تثبیت ارتفاع نهایی به تعویق می افتد. نصب موفق زمانی شکل می گیرد که نقشه معماری, برق کشی و مکانیزم حرکت به یک تصمیم واحد برسند. پس از اجرا نیز سنسور, سرعت و فاصله لت ها بر اساس رفتار واقعی کاربران تنظیم می شوند.
برداشت ابعاد و تعیین فضای جمع شدن لت ها
عرض دهانه باید در چند ارتفاع اندازه گیری شود, زیرا دیوارها ممکن است موازی نباشند. ارتفاع نیز در نقاط مختلف ثبت می شود تا اختلاف کف یا زیرسازی مشخص شود. در مدل تلسکوپی, فقط عرض کل مهم نیست؛ فضای لازم برای قرارگیری چند لت روی یکدیگر باید جداگانه محاسبه شود. ضخامت شیشه, فریم و فاصله ایمن میان لت ها بر عمق مجموعه اثر می گذارند. اگر فضای جانبی کمتر از مقدار مورد نیاز باشد, شیشه ها در حالت باز بیرون از محدوده پیش بینی شده باقی می مانند.
عرض عبور مفید باید بر اساس کاربری پروژه سنجیده شود. در ورودی ای که فقط افراد عبور می کنند, نیاز با پروژه ای که چرخ یا تجهیزات حجیم جابه جا می شود متفاوت است. جهت نزدیک شدن کاربران نیز تعیین می کند مدل یک طرفه یا دوطرفه نتیجه بهتری خواهد داشت. محل توقف لت ها در حالت باز نباید با دستگیره, قفسه یا سازه جانبی تداخل پیدا کند. ثبت تصویر, ترسیم آرایش شیشه ها و تأیید نقشه توسط کارفرما پیش از ساخت, احتمال اصلاحات پرهزینه پس از تولید را کاهش می دهد.
زیرسازی سقف و آماده سازی مسیر برق
وزن چند لت شیشه ای و اپراتور نباید مستقیماً به سقف کاذب منتقل شود. زیرسازی فلزی یا پروفیل مقاوم باید به سازه اصلی متصل باشد و در تمام طول ریل تراز باقی بماند. اگر پوشش معماری یا تابلو بالای ورودی نصب می شود, محل اتصال آن نباید باعث پیچش ریل شود. در مدل اپراتور مخفی, فضای کافی برای موتور, کنترلر و بازشدن کاور در نظر گرفته می شود. دریچه سرویس باید بدون تخریب پوشش قابل دسترس باشد تا تنظیم تسمه یا تعویض قطعه امکان پذیر بماند.
برق کشی شامل تغذیه اپراتور, کابل سنسورها, قفل برقی, کلید وضعیت و تجهیزات کنترل تردد است. مسیر کابل ها پیش از بسته شدن سقف یا نمای بالای درب آماده می شود. استفاده از اتصال موقت می تواند در زمان بهره برداری باعث قطعی یا اختلال فرمان شود. محل قطع برق برای تعمیر باید مشخص و در دسترس باشد. اگر باتری پشتیبان یا اتصال به سامانه مدیریت ورود در پروژه وجود دارد, فضای نصب و نحوه عملکرد آن در زمان قطع برق از ابتدا تعیین می شود تا تصمیم ایمنی به مرحله تحویل موکول نشود.
تنظیم سنسور و رفع خطاهای رایج پس از اجرا
سنسور حرکتی باید کاربر را پیش از رسیدن به اولین لت تشخیص دهد, اما حرکت افراد کنار ورودی را فرمان ورود تلقی نکند. در دهانه کم عرض, فاصله فرد تا شیشه کوتاه تر است و تأخیر کوچک در تشخیص می تواند باعث مکث او شود. زاویه سنسور, عمق میدان و زمان بازماندن درب پس از تکمیل چیدمان اطراف تنظیم می شوند. چشمی های ایمنی نیز باید تمام محدوده ای را پوشش دهند که چند لت در آن روی یکدیگر حرکت می کنند. تست توقف فرد یا بسته در میانه دهانه بخشی از تحویل است.
صدای غیرعادی, عقب ماندن یک لت, بسته نشدن کامل یا بازشدن بی دلیل همیشه نشانه خرابی موتور نیست. آلودگی ریل, تنظیم نادرست هنگر, کشش نامناسب تسمه, مانع در مسیر یا زاویه اشتباه سنسور می تواند عملکرد را مختل کند. عیب یابی از بررسی مکانیکی آغاز می شود و سپس کنترلر و موتور آزمایش می شوند. ثبت تنظیمات اولیه, مدل قطعات و نقشه سیم کشی زمان تعمیر را کاهش می دهد. مسئول بهره برداری نیز باید بداند دستکاری دستی لت ها یا تغییر خودسرانه تنظیمات می تواند هماهنگی مکانیزم تلسکوپی را برهم بزند.
- اندازه گیری نهایی پس از تثبیت کف سازی انجام شود.
- عمق لازم برای ریل های موازی در نقشه لحاظ شود.
- زیرسازی مستقل از سقف کاذب و نمای تزئینی اجرا شود.
- کابل کشی سنسور و قفل پیش از نصب شیشه آماده باشد.
- عملکرد تمام لت ها در چند چرخه متوالی آزمایش شود.

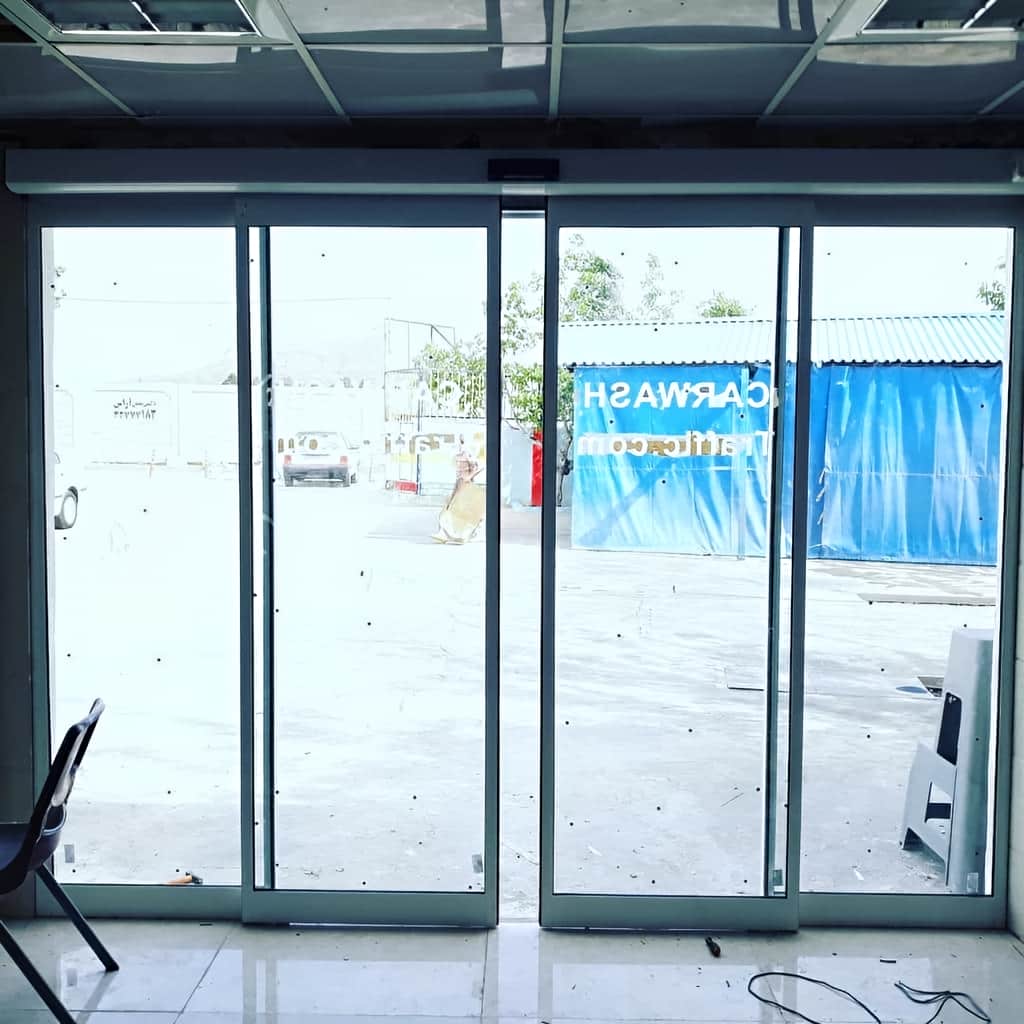

قیمت, سفارش و خدمات آهن گارد برای پروژه کم عرض
برآورد هزینه این درب پس از تعیین مدل واقعی امکان پذیر است, زیرا تعداد لت ها, نوع فریم و پیچیدگی ریل در هر پروژه تفاوت دارد. یک مدل سه لت یک طرفه با مدل شش لت متقارن از نظر اپراتور, یراق, زمان ساخت و زیرسازی یکسان نیست. شیشه فریم لس به اتصالات دقیق نیاز دارد و فریم کامل وزن بیشتری به سیستم اضافه می کند. تجهیزات کنترل تردد, قفل برقی, سنسورهای ایمنی و باتری پشتیبان نیز مشخصات سفارش را تغییر می دهند. آهن گارد در مسیر سفارش باید ابتدا محدودیت دهانه را بررسی کند, سپس آرایش قابل اجرا را پیشنهاد دهد و بعد از تأیید نقشه وارد مرحله ساخت شود. برنامه نگهداری و امکان دسترسی به قطعات نیز باید پیش از خرید روشن باشد تا عملکرد پروژه در استفاده روزانه پایدار بماند.
عوامل مؤثر بر قیمت در سناریوی اجرایی
تعداد لت ها یکی از عوامل اصلی است, زیرا افزایش شیشه ها به هنگر, چرخ, یراق و مسیر ریل بیشتری نیاز دارد. ابعاد و ضخامت شیشه سکوریت, نوع فریم و رنگ پوشش نیز بر مشخصات ساخت اثر می گذارند. اپراتور باید با وزن کل و حجم تردد هماهنگ باشد و مدل های پرتردد ممکن است به کنترلر و موتور متفاوتی نیاز داشته باشند. شیشه مات, دودی یا طرح دار نیز فرایند تولید جداگانه ای دارد. بنابراین مقایسه هزینه فقط بر اساس عرض دهانه, تصویر دقیقی از سفارش ارائه نمی دهد.
شرایط محل نصب نیز در برآورد اهمیت دارد. اگر زیرسازی آماده نباشد, سقف نیاز به تقویت داشته باشد یا کابل کشی پنهان لازم شود, بخشی از عملیات به آماده سازی پروژه اختصاص می یابد. حمل شیشه های بزرگ, بسته بندی محافظ و دسترسی محدود به ورودی می تواند برنامه اجرا را تغییر دهد. مدل اپراتور مخفی نیز به پوشش معماری هماهنگ و دریچه سرویس نیاز دارد. برای برآورد قابل اتکا, تصاویر کامل دهانه, اندازه های اولیه, نوع کاربری و تجهیزات مورد انتظار ارائه می شوند و مشخصات نهایی پس از بررسی اجرایی تأیید می گردند.
مراحل سفارش از بررسی دهانه تا تحویل
فرایند سفارش با توضیح نیاز پروژه آغاز می شود. ممکن است هدف, افزایش عرض عبور بدون تخریب دیوار باشد یا کارفرما بخواهد نمای شفاف ورودی حفظ شود. پس از دریافت تصویر و اندازه اولیه, آرایش های قابل اجرا مشخص می شوند. مدل سه لت, چهارلت یا شش لت بر اساس فضای جانبی, محور ورود و زیرسازی مقایسه می شود. سپس نوع شیشه, فریم, اپراتور, سنسور و تجهیزات جانبی در پیشنهاد فنی قرار می گیرند. این مرحله از انتخاب مدلی که فقط روی کاغذ مناسب به نظر می رسد جلوگیری می کند.
پس از برداشت دقیق, نقشه لت ها و جهت حرکت آماده می شود و تولید شیشه بر مبنای ابعاد نهایی انجام می گیرد. زمان نصب با پایان کف سازی, زیرسازی و برق کشی هماهنگ می شود تا قطعات در محیط آماده اجرا شوند. هنگام تحویل, سرعت باز و بسته شدن, هماهنگی لت ها, سنسور ایمنی, قفل و وضعیت قطع برق آزمایش می شوند. آموزش کلید انتخاب وضعیت و نحوه گزارش خطا به مسئول مجموعه کمک می کند بهره برداری بدون دستکاری غیرضروری ادامه یابد. ثبت مشخصات قطعات نیز خدمات آینده را ساده تر می کند.
نگهداری و تعمیر درب تلسکوپی پس از بهره برداری
تعداد بیشتر لت ها به معنای نقاط تنظیم بیشتر است و به همین دلیل سرویس دوره ای اهمیت ویژه ای دارد. ریل ها باید از گردوغبار پاک شوند, چرخ ها و هنگرها بررسی گردند و کشش تسمه در محدوده مناسب باقی بماند. تغییر صدا, اختلاف سرعت لت ها یا افزایش فاصله میان آن ها نشانه ای است که باید زود بررسی شود. سنسورها نیز ممکن است پس از تغییر چیدمان یا جابه جایی تجهیزات اطراف نیاز به تنظیم دوباره داشته باشند. فاصله سرویس بر اساس حجم تردد و شرایط محیط تعیین می شود.
در فرایند تعمیر, ابتدا مسیر مکانیکی و هماهنگی لت ها بررسی می شود. تعویض موتور بدون کنترل ریل, هنگر یا تسمه ممکن است مشکل اصلی را حل نکند. قطعه جایگزین باید با مدل اپراتور و وزن مجموعه سازگار باشد. دسترسی به نقشه سیم کشی و تنظیمات ثبت شده, زمان عیب یابی را کاهش می دهد. خدمات پس از فروش مناسب باید امکان تنظیم, تأمین قطعه و آزمایش ایمنی را پوشش دهد. نگهداری منظم از توقف ناگهانی ورودی جلوگیری می کند و مانع انتقال فشار نامتعادل از یک لت به سایر بخش های سیستم می شود.
- استعلام هزینه با مشخصات کامل آرایش لت ها انجام شود.
- نوع شیشه و فریم پیش از صدور سفارش نهایی تأیید شود.
- زمان نصب با آماده بودن زیرسازی و برق هماهنگ گردد.
- تنظیمات و مشخصات قطعات هنگام تحویل ثبت شوند.
- سرویس دوره ای بر اساس تعداد تردد برنامه ریزی شود.
انتخاب به فضای جانبی و مسیر عبور بستگی دارد. اگر فقط یک سمت دهانه برای جمع شدن شیشه آزاد باشد, مدل سه لت یک طرفه بررسی می شود. در ورودی متقارن, مدل چهارلت دوطرفه می تواند عرض عبور مناسبی ایجاد کند. آرایش شش لت برای پروژه ای مطرح است که بیشترین فضای بازشو لازم باشد و محل نصب, ظرفیت ریل و امکان سرویس آن را فراهم کند. تصمیم نهایی پس از اندازه گیری عرض, عمق و فضای بالای دهانه انجام می شود.
در درب کشویی معمولی, هر لت متحرک معمولاً پشت یک بخش ثابت قرار می گیرد و بخشی از دهانه بسته باقی می ماند. در مدل تلسکوپی, چند لت متحرک روی ریل های موازی حرکت کرده و روی یکدیگر جمع می شوند؛ در نتیجه سهم بیشتری از عرض ورودی آزاد می شود. این مزیت با افزایش پیچیدگی ریل, تسمه و تنظیمات همراه است. بنابراین اپراتور, زیرسازی و سرویس مدل تلسکوپی باید متناسب با تعداد لت ها انتخاب شوند.
ریل و اپراتور باید روی سازه ای مستقیم و مقاوم نصب شوند که وزن تمام لت ها و نیروی حرکت روزانه را تحمل کند. سقف کاذب یا پوشش تزئینی به تنهایی زیرسازی قابل اتکایی نیست. معمولاً پروفیل فلزی به سازه اصلی متصل می شود و تراز آن در تمام عرض کنترل می گردد. فضای کافی برای ریل های موازی, کاور موتور و دریچه سرویس نیز لازم است. مسیر برق و کابل سنسورها باید پیش از نصب نهایی آماده شود.
قیمت به تعداد لت ها, ابعاد و ضخامت شیشه, نوع فریم, ظرفیت اپراتور و تجهیزات ایمنی وابسته است. مدل سه لت با مدل شش لت از نظر یراق, ریل و زمان اجرا تفاوت دارد. شیشه فریم لس, پوشش رنگی, قفل برقی, کنترل تردد و باتری پشتیبان نیز مشخصات سفارش را تغییر می دهند. زیرسازی, حمل, بسته بندی و دشواری دسترسی محل نصب از عوامل دیگر هستند. برآورد دقیق پس از بررسی نقشه و شرایط واقعی دهانه انجام می شود.
عرض و ارتفاع دهانه, تصویر کامل ورودی, فضای آزاد در دو طرف, نوع سقف و وضعیت کف از اطلاعات اولیه هستند. همچنین باید حجم تردد, عرض عبور مورد نیاز, نوع فریم و تجهیزات کنترلی مشخص شوند. اگر تابلو, ستون, رمپ یا دستگاه کنترل ورود نزدیک دهانه قرار دارد, محل آن باید در تصاویر دیده شود. پس از بررسی اولیه, برداشت دقیق و ترسیم آرایش لت ها انجام می شود تا شیشه و اپراتور مطابق شرایط واقعی تولید شوند.
عقب ماندن یکی از لت ها, صدای غیرعادی, لرزش, بسته نشدن کامل یا تغییر فاصله میان شیشه ها نشانه نیاز به بررسی هستند. علت ممکن است آلودگی ریل, تنظیم نبودن هنگر, کشش نامناسب تسمه یا اختلال سنسور باشد. کاهش سرعت یا توقف ناگهانی نیز باید بدون دستکاری دستی بررسی شود. سرویس دوره ای شامل تمیزکاری, تنظیم مکانیزم انتقال, کنترل اتصالات و آزمایش تجهیزات ایمنی است و از آسیب بیشتر به اپراتور جلوگیری می کند.
جمع بندی
10 مدل درب اتوماتیک شیشه ای تلسکوپی عرض کم زمانی نتیجه مطلوب ایجاد می کنند که آرایش لت ها با محدودیت واقعی دهانه هماهنگ شود. مدل سه لت یک طرفه برای فضای جانبی محدود, مدل چهارلت برای ورودی متقارن و آرایش شش لت برای دستیابی به بیشترین عرض عبور قابل بررسی است. فریم لس, فریم باریک, فریم کامل, شیشه مات, اپراتور مخفی, کنترل تردد و خروج اضطراری نیز ظاهر و عملکرد پروژه را متناسب با نیاز بهره بردار تغییر می دهند. در تمام مدل ها, شیشه سکوریت, ریل های موازی, هنگر, تسمه, موتور, کنترلر و سنسور باید به صورت یک سیستم واحد انتخاب شوند. اندازه گیری دقیق, زیرسازی مقاوم, برق کشی اصولی و تنظیم هماهنگ لت ها از خطاهای متداول نصب جلوگیری می کنند. هزینه نهایی به مشخصات فنی, تعداد قطعات و شرایط اجرا وابسته است و بدون بررسی دهانه نمی توان مقایسه دقیقی انجام داد. برای رسیدن به انتخابی با هماهگی بیشتر, می توان تصاویر و ابعاد پروژه را در اختیار آهن گارد قرار داد تا مدل قابل اجرا, جزئیات نصب و نیازهای نگهداری بررسی شوند. دریافت مشاوره, سفارش بر پایه نقشه و استعلام قیمت روز, احتمال اصلاحات پس از تولید را کاهش می دهد.
