11 نمونه حفاظ پنجره متحرک کشویی
11 نمونه حفاظ پنجره متحرک کشویی برای پروژه ای کاربرد دارند که ابعاد دهانه, مسیر ریل و فضای جمع شدن لنگه باید بدون اختلال در استفاده روزانه پنجره هماهنگ شوند. در یک اجرای واقعی, تصمیم از روی ظاهر یک نمونه آماده آغاز نمی شود؛ ابتدا عرض دیوار جانبی, جهت حرکت پنجره, محل دستگیره و ظرفیت زیرسازی بررسی می شود تا مدل انتخابی پس از نصب بخشی از بازشو را بی دلیل مسدود نکند. حفاظ پنجره متحرک کشویی می تواند به شکل تک لنگه, دولنگه, تلسکوپی, آکاردئونی, شبکه ای, قاب دوبل, ترکیبی ثابت و متحرک, ریل بالا, ریل پایین, چندمسیره یا مدل تقویت شده ساخته شود. تفاوت این نمونه ها در تعداد چرخ, نوع قفل, وزن لنگه, عمق قاب, امکان پاک سازی ریل و میزان نورگیری دیده می شود. انتخاب نادرست ممکن است حرکت حفاظ را سنگین کند, فضای جانبی کافی برای جمع شدن باقی نگذارد یا فشار سازه را به قاب پنجره منتقل سازد. در مقابل, انتخاب متریال مناسب, جوشکاری دقیق, توقف انتهایی, پوشش مقاوم و هماهنکی قطعات حرکتی با محدودیت محل, دوام و کارایی پروژه را افزایش می دهد. قیمت نیز به ابعاد, مدل, تعداد لنگه ها, یراق, نوع ریل و شرایط اجرا وابسته است. آهن گارد با تبدیل اطلاعات واقعی محل به نقشه ساخت, سفارش را از انتخاب مدل تا نصب و تنظیم نهایی هدایت می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| دیوار جانبی آزاد | در این سناریو, مدل تک لنگه با ریل مستقیم و چرخ متناسب, لنگه را به طور کامل کنار دهانه جمع می کند و دسترسی مناسبی باقی می گذارد. | طول آزاد دیوار باید پس از کسر محل توقف, قاب و قفل با عرض لنگه متحرک هماهنگ باشد. |
| دهانه عریض و متقارن | مدل دولنگه با دو بخش کشویی و قفل مرکزی, وزن حفاظ را تقسیم می کند و حرکت هر لنگه را در مسیر کوتاه تری نگه می دارد. | محور بسته شدن دو لنگه را با مرکز واقعی پنجره و تقسیم بندی قاب تطبیق دهید. |
| فضای جانبی کوتاه | مدل تلسکوپی با چند لنگه و ریل چندمسیره, اجزا را روی یکدیگر جمع می کند و به طول کمتری در کنار پنجره نیاز دارد. | عمق قاب و فاصله مسیرهای ریل را با فضای داخلی و نمای جانبی پروژه بررسی کنید. |

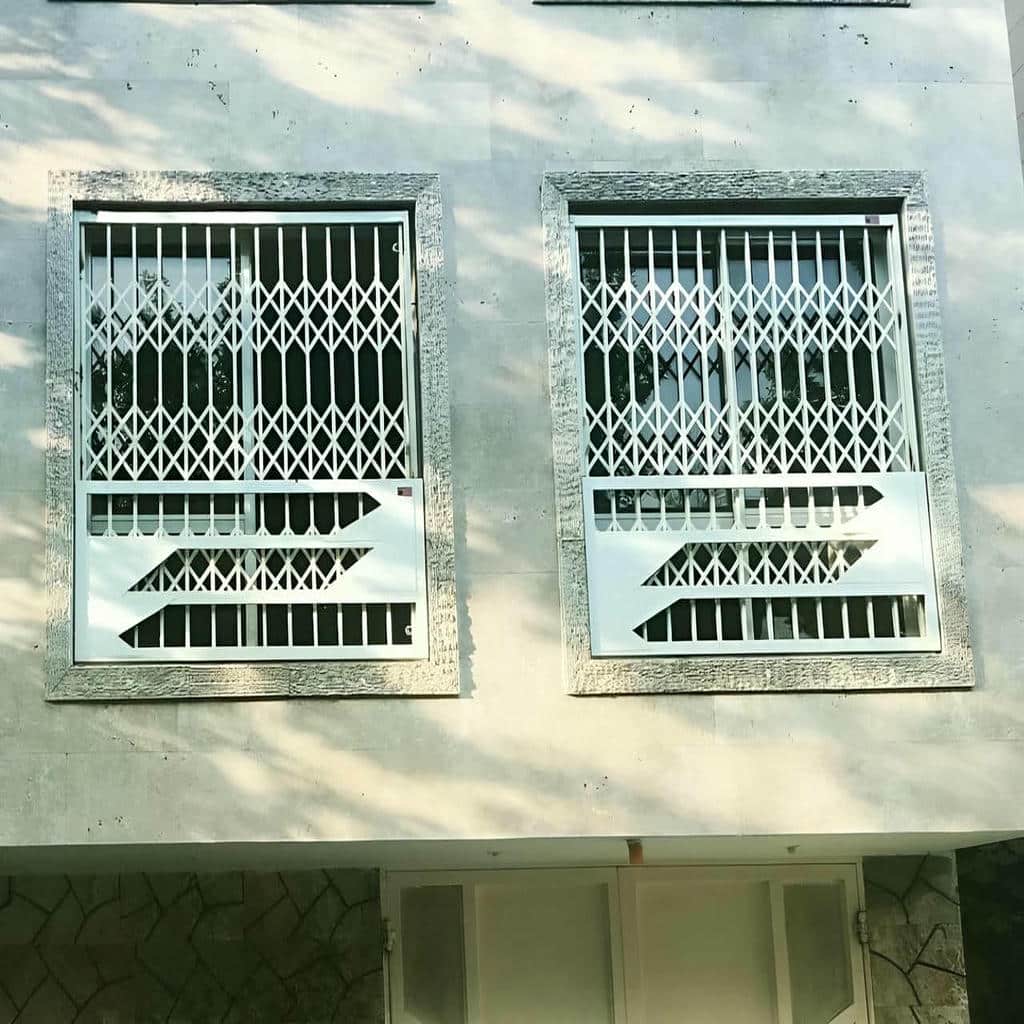

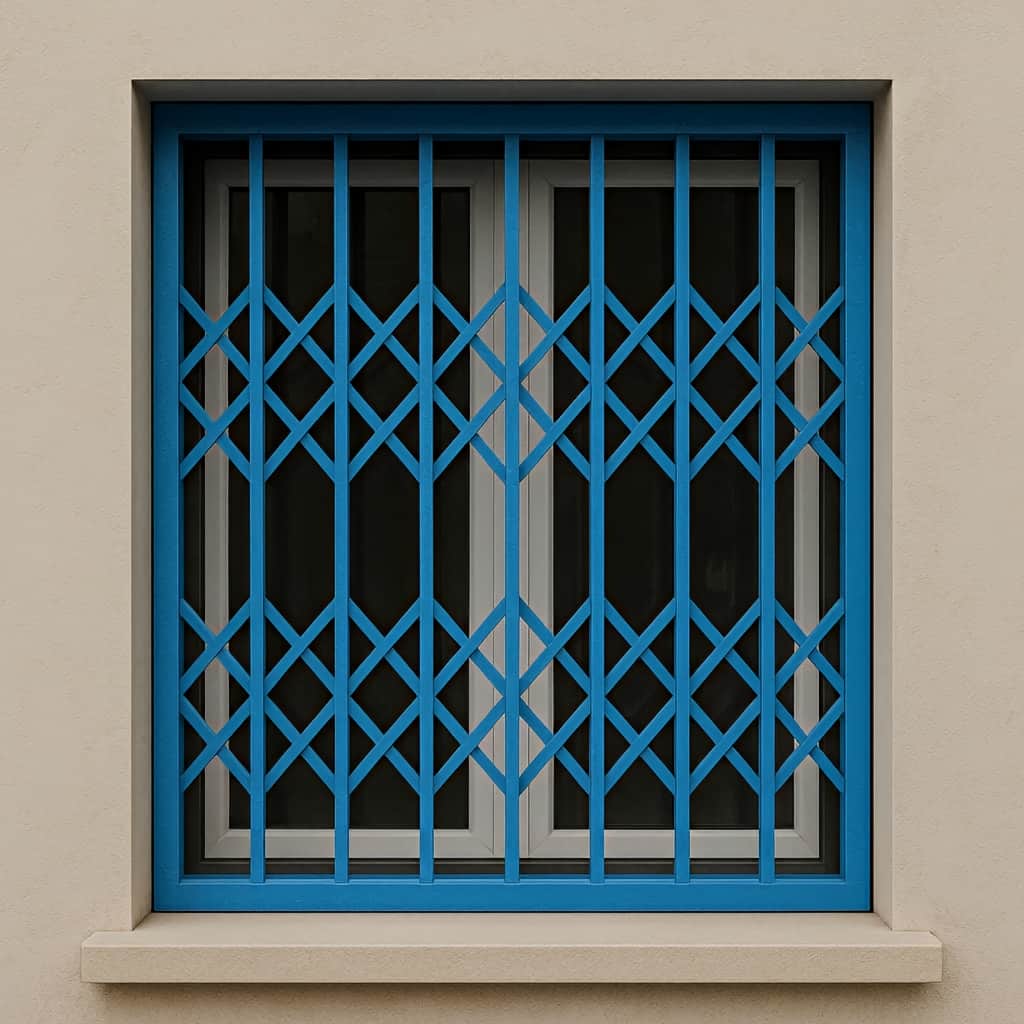

| نیاز به جمع شدن فشرده | مدل آکاردئونی کشویی با مفصل, شبکه تاشونده و چرخ هدایت شونده, بخش بزرگی از دهانه را در حالت باز آزاد می گذارد. | کیفیت مفصل و محل توقف را متناسب با وزن شبکه و تعداد دفعات استفاده انتخاب کنید. |
| پنجره عریض با دید منظم | مدل شبکه ای کشویی با کلاف میانی, پروفیل های بلند را مهار می کند و ساختار ظاهری منظمی در سطح حفاظ به وجود می آورد. | تراکم شبکه را با ظرفیت چرخ ها, نورگیری و وزن نهایی لنگه هم زمان بسنجید. |
| حفاظ دائمی بخشی از پنجره | مدل ترکیبی ثابت و متحرک, یک بخش دهانه را با قاب ثابت می پوشاند و بخش مورد استفاده را روی ریل جابه جا می کند. | بخش ثابت را در سمتی قرار دهید که با دستگیره, توری و مسیر دسترسی روزانه تداخل نداشته باشد. |
| زیرسازی مقاوم در بالا | مدل آویز با ریل بالا, وزن لنگه را به کلاف بالایی منتقل می کند و مسیر پایین پنجره را برای نظافت و استفاده آزاد نگه می دارد. | ظرفیت زیرسازی بالایی و محدودکننده خروج لنگه باید پیش از ساخت تأیید شوند. |
| نیاز به تحمل مستقیم وزن | مدل ریل پایین, وزن حفاظ را روی مسیر زیرین قرار می دهد و با هدایت بالایی, حرکت لنگه را در امتداد قاب کنترل می کند. | مسیر خروج آب و امکان پاک سازی گردوغبار از ریل پایین را در طراحی محل حفظ کنید. |
| استفاده پرتکرار و لنگه سنگین | مدل تقویت شده با قاب فولادی, چرخ پرظرفیت و توقف انتهایی مقاوم, تغییر شکل لنگه را در حرکت های مکرر کاهش می دهد. | ظرفیت ریل و یراق را بر اساس وزن واقعی سازه تعیین کنید, نه فقط اندازه ظاهری دهانه. |
اطلاعات تماس
روایت انتخاب نمونه کشویی بر اساس مسیر واقعی حرکت
هر پروژه از نقطه ای متفاوت به مدل کشویی می رسد. در یک پنجره باریک, دیوار جانبی فضای کافی برای یک لنگه کامل دارد و مدل ساده پاسخ می دهد, اما در دهانه عریض, وزن و طول سازه ممکن است تقسیم آن به دو لنگه را ضروری کند. گاهی دیوار کناری کوتاه است و مدل تلسکوپی باید چند بخش را روی هم جمع کند. در موقعیتی دیگر, کارفرما می خواهد بیشترین سطح پنجره آزاد شود و ساختار آکاردئونی مطرح می شود. مزیت حفاظ پنجره متحرک کشویی این است که شعاع بازشدن ندارد و فضای داخلی را اشغال نمی کند, ولی این مزیت تنها با شناخت مسیر واقعی حرکت حفظ می شود. اگر مانع, ستون یا لوله ای در مسیر باشد, مدلی که روی نقشه مناسب دیده می شود ممکن است در محل کاربرد خود را از دست بدهد.

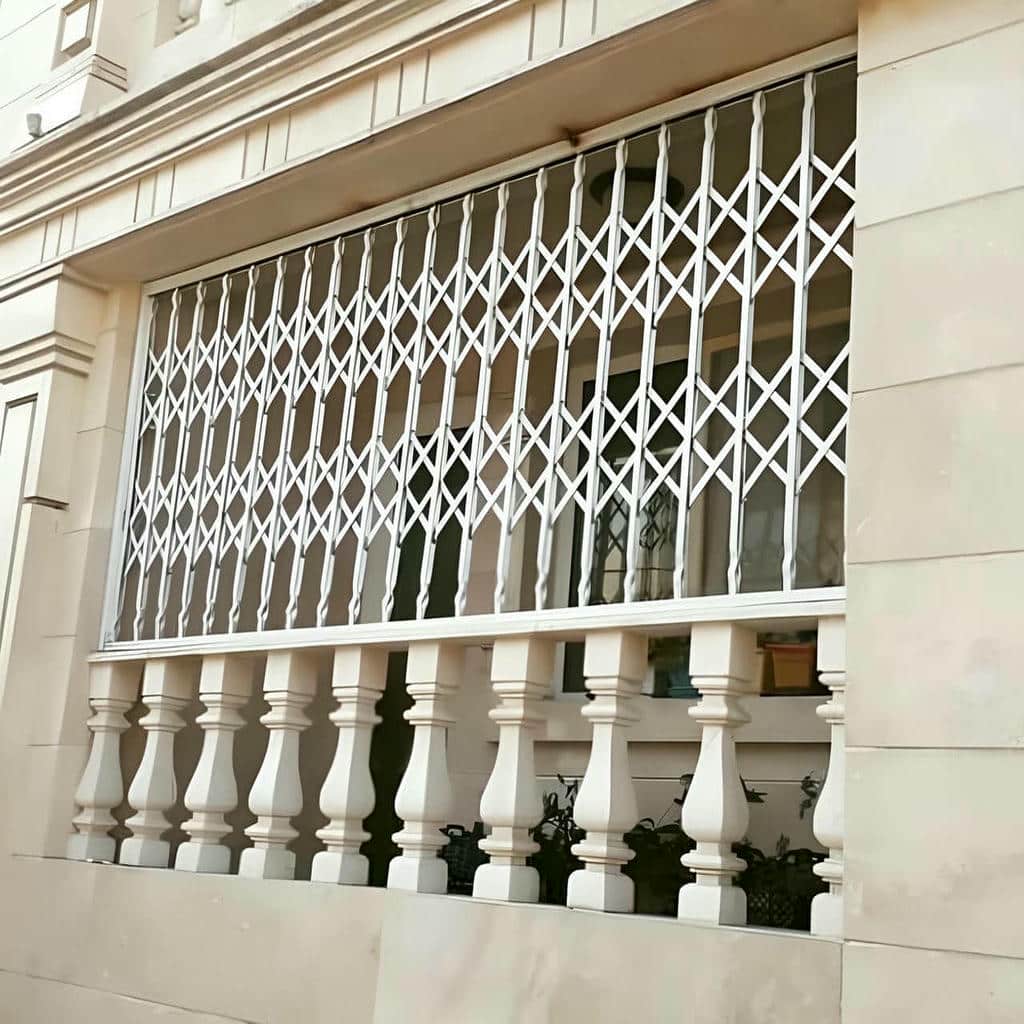

پروژه تک لنگه با دیوار جانبی آزاد
در پروژه ای که کنار پنجره دیوار پیوسته و بدون مانع وجود دارد, مدل تک لنگه مسیر ساده تری برای ساخت و استفاده ایجاد می کند. لنگه در حالت بسته کل دهانه را می پوشاند و هنگام بازشدن روی بخش جانبی قرار می گیرد. پیش از انتخاب, باید عرض واقعی فضای کنار پنجره از لبه قاب تا اولین مانع ثبت شود. محل توقف, ضخامت قاب و قفل بخشی از این طول را مصرف می کنند. اگر این جزئیات نادیده گرفته شوند, لنگه به طور کامل کنار نمی رود و قسمتی از بازشو همچنان مسدود می ماند.
وزن لنگه یکپارچه نیز در این سناریو مهم است. افزایش عرض, تراکم پروفیل یا استفاده از قاب سنگین, فشار بیشتری به چرخ و ریل وارد می کند. برای جلوگیری از تاب, ممکن است کلاف میانی در طرح قرار گیرد, اما این عضو باید با خطوط پنجره هماهنگ باشد. در مرحله آزمایش, لنگه باید از ابتدا تا انتهای مسیر با نیروی یکنواخت حرکت کند. توقف انتهایی مانع ضربه به قاب می شود و قفل نیز باید بدون کشیدن یا بالا بردن لنگه درگیر گردد. عملکرد روان, بخشی از کیفیت اجرایی پروژه است.

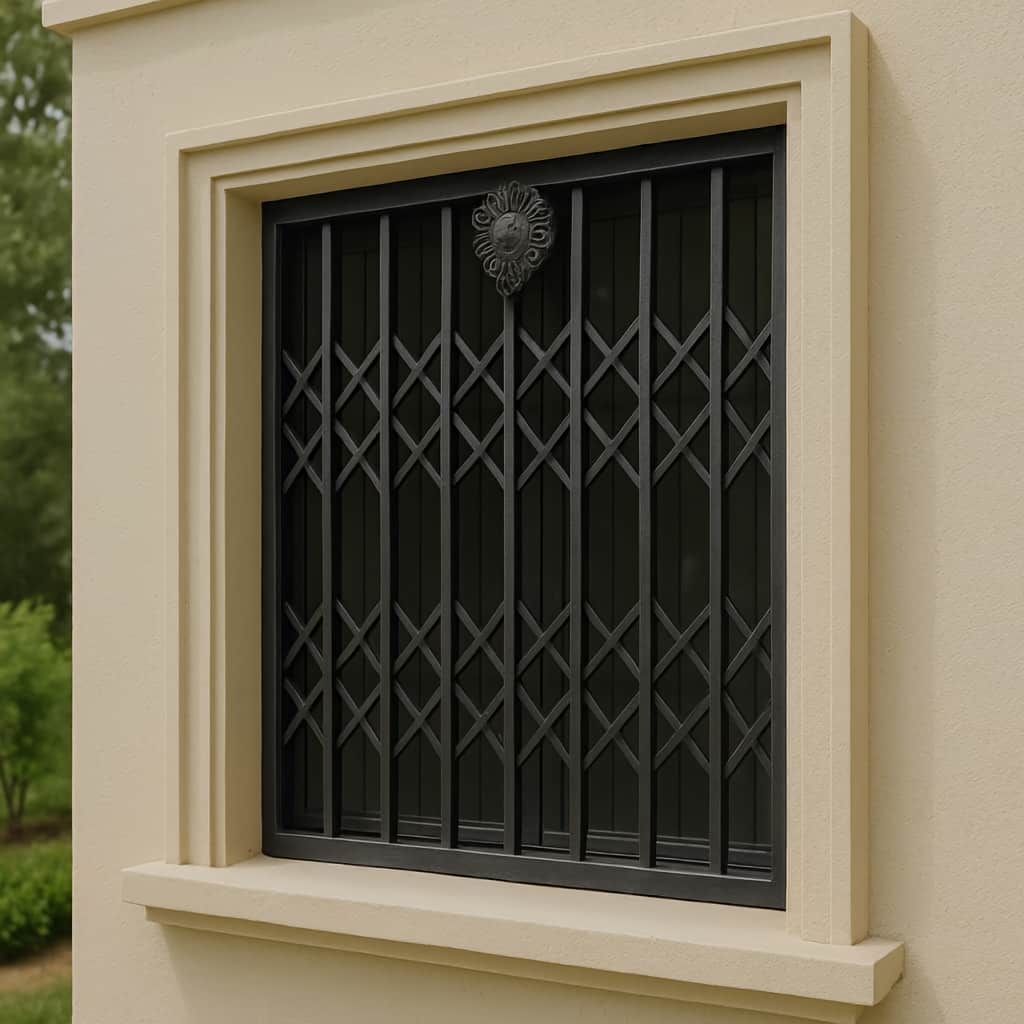

پروژه دولنگه برای دهانه عریض
در یک دهانه عریض, تبدیل کل حفاظ به یک لنگه می تواند وزن و طول آزاد زیادی ایجاد کند. مدل دولنگه سطح را به دو بخش تقسیم می کند و هر بخش در جهت مخالف حرکت می نماید. این تصمیم, بار وارد بر چرخ ها را متعادل تر می کند و امکان بازکردن فقط بخشی از پنجره را فراهم می سازد. محل برخورد دو لنگه باید با مرکز واقعی بازشو مشخص شود. اگر پنجره چند بخش نامساوی داشته باشد, تقسیم کاملاً مساوی حفاظ ممکن است با قاب زیرین هماهنگ نباشد و نیاز پروژه را به درستی پاسخ ندهد.
در زمان نصب, تراز دو مسیر و هم راستایی لنگه ها در مرکز اهمیت دارد. اختلاف ارتفاع اندک می تواند باعث شود قفل مرکزی به سختی بسته شود یا لنگه ها روی هم فشار وارد کنند. توقف هر سمت باید فاصله نهایی را کنترل کند و مانع خروج چرخ از ریل شود. در پروژه ای که استفاده روزانه زیاد است, دستگیره و محل گرفتن لنگه نیز باید در موقعیتی قرار گیرد که کاربر بدون تماس با بخش های تیز یا فشار به شبکه, حفاظ را حرکت دهد. طراحی استفاده محور از فرسودگی زودهنگام قطعات جلوگیری می کند.

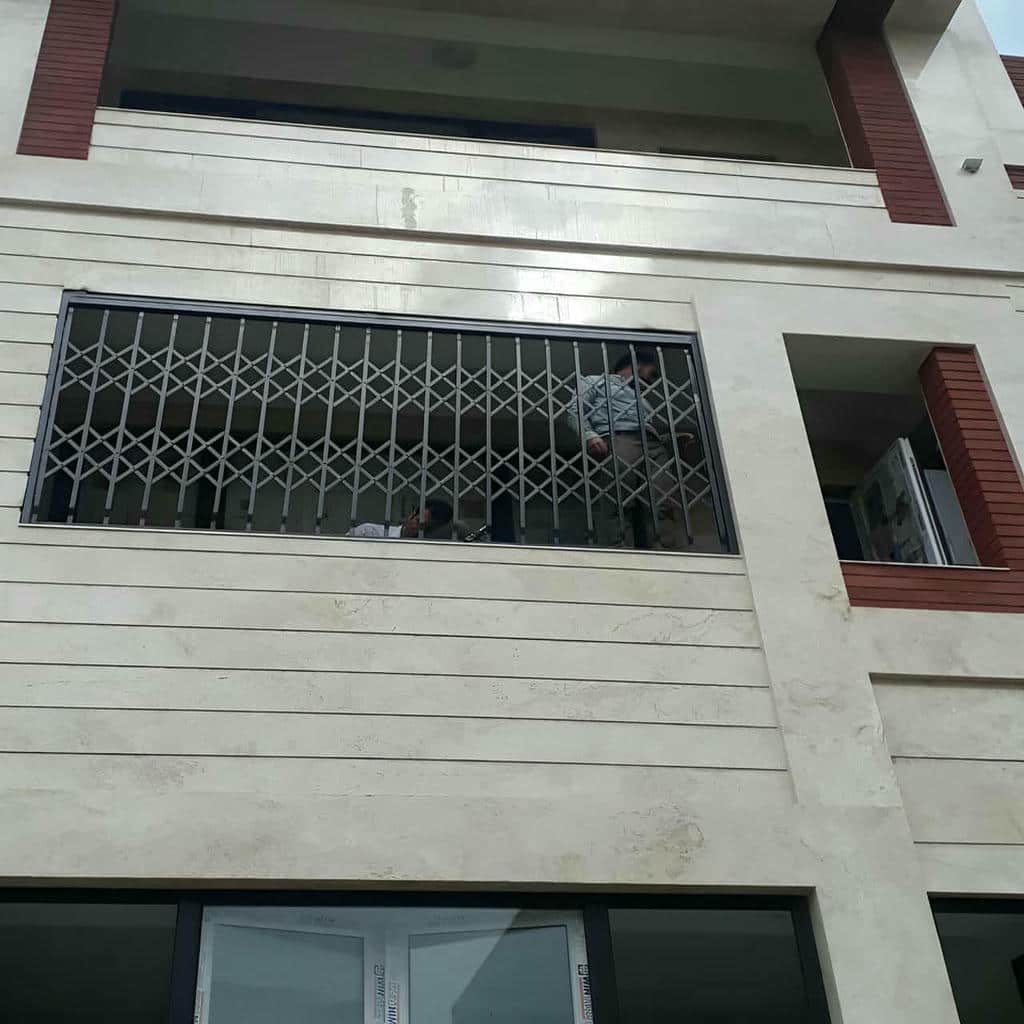

پروژه تلسکوپی برای محدودیت فضای کناری
وقتی فضای جانبی از عرض کامل دهانه کمتر است, مدل تلسکوپی چند لنگه باریک را روی مسیرهای موازی حرکت می دهد تا در انتها روی یکدیگر قرار گیرند. این راهکار طول کمتری در کنار پنجره اشغال می کند, اما عمق بیشتری می خواهد. تعداد بخش ها باید متناسب با عرض پنجره و فضای قابل استفاده تعیین شود. افزایش بی دلیل لنگه ها, تعداد چرخ ها و نقاط تنظیم را بیشتر می کند و قاب از نمای جانبی حجیم تر دیده می شود. بنابراین انتخاب تعداد مسیرها نتیجه اندازه گیری است, نه سلیقه صرف.
در این مدل, حرکت هماهنگ اجزا به دقت ریل وابسته است. هر مسیر باید در تمام طول فاصله ثابتی از مسیر مجاور داشته باشد و لنگه ها بدون برخورد از کنار یکدیگر عبور کنند. در حالت بسته, فاصله میان بخش ها نباید امکان لقی یا دسترسی نامناسب ایجاد کند. در حالت باز نیز مجموعه باید بدون فشار در فضای پیش بینی شده جمع شود. امکان دسترسی به ریل های داخلی برای پاک سازی ضروری است, زیرا آلودگی یک مسیر می تواند حرکت همه بخش ها را مختل سازد و استفاده روزانه را دشوار کند.
- فضای جمع شدن لنگه را تا اولین مانع واقعی اندازه گیری کنید.
- در دهانه عریض, تقسیم وزن میان دو لنگه را بررسی کنید.
- تعداد مسیرهای مدل تلسکوپی را با عمق قابل استفاده هماهنگ سازید.
- محل قفل و توقف را پیش از ساخت در نقشه حرکت مشخص کنید.
- مدل را بر اساس نحوه استفاده روزانه پروژه انتخاب کنید.
ساختار ریل و قطعاتی که حرکت پروژه را کنترل می کنند
ظاهر حفاظ کشویی تنها بخشی از محصول است و عملکرد واقعی آن در ریل, چرخ, قاب و قطعات توقف شکل می گیرد. ریل باید بار لنگه را تحمل کند و در طول مسیر از تراز خارج نشود. چرخ نیز باید با وزن سازه, دفعات استفاده و شرایط محیط هماهنگ باشد. قاب متحرک اگر بر اثر جوشکاری تاب بردارد, حتی روی ریل دقیق نیز به سختی حرکت خواهد کرد. در مدل چندمسیره, فاصله ریل ها و موقعیت لنگه ها باید در تمام طول ثابت بماند. قفل, نگهدارنده و محدودکننده خروج نیز اجزای فرعی نیستند؛ هرکدام بخشی از ایمنی حرکت را کنترل می کنند. پیش از پوشش رنگ, مجموعه باید روی مسیر آزمایشی نصب شود تا لقی, صدا, برخورد یا انحراف مشخص گردد. ساخت پروژه محور یعنی قطعات بر اساس وزن و نحوه استفاده انتخاب شوند, نه فقط بر مبنای ظاهر یا موجودی کارگاه.
ریل بالا و پایین در شرایط متفاوت نصب
ریل پایین وزن لنگه را مستقیم تر به سطح زیرین منتقل می کند و برای پروژه ای مناسب است که زیرسازی مقاوم و قابل تراز در پایین پنجره دارد. چالش اصلی آن, تجمع گردوغبار, آب یا اجسام ریز در مسیر چرخ است. اگر ریل پایین بدون مسیر تخلیه و امکان پاک سازی نصب شود, حرکت به مرور سنگین خواهد شد. در پروژه ای که لبه پنجره در معرض شست وشو قرار دارد, شکل ریل و پوشش آن باید با رطوبت محیط هماهنگ باشد تا قطعات حرکتی زود فرسوده نشوند.
ریل بالا مسیر پایین را آزاد نگه می دارد, اما بار اصلی را به بخش بالایی منتقل می کند. این مدل فقط زمانی قابل اتکا است که کلاف یا دیوار بالای پنجره ظرفیت مناسبی داشته باشد. محدودکننده پایین نیز برای جلوگیری از تاب خوردن و نوسان لنگه لازم است. در بعضی پروژه ها, وزن از بالا تحمل و حرکت از پایین هدایت می شود. انتخاب میان این روش ها به وضعیت زیرسازی, وزن لنگه و امکان سرویس وابسته است. ظاهر نما نباید تنها معیار تعیین موقعیت ریل باشد.
چرخ و یراق برای استفاده مداوم
ظرفیت چرخ باید از وزن واقعی لنگه, تعداد نقاط تکیه و دفعات استفاده استخراج شود. یک حفاظ شبکه ای متراکم نسبت به قاب ساده وزن بیشتری دارد و به چرخ متفاوتی نیاز پیدا می کند. اگر بار میان چرخ ها به طور یکنواخت تقسیم نشود, قطعه نزدیک بخش سنگین تر سریع تر فرسوده خواهد شد. محل کلاف ها و شبکه داخلی باید طوری طراحی شود که وزن به نقاط حرکتی منتقل گردد. انتخاب چرخ کوچک برای کاهش هزینه اولیه می تواند در ادامه به افتادگی لنگه و آسیب ریل منجر شود.

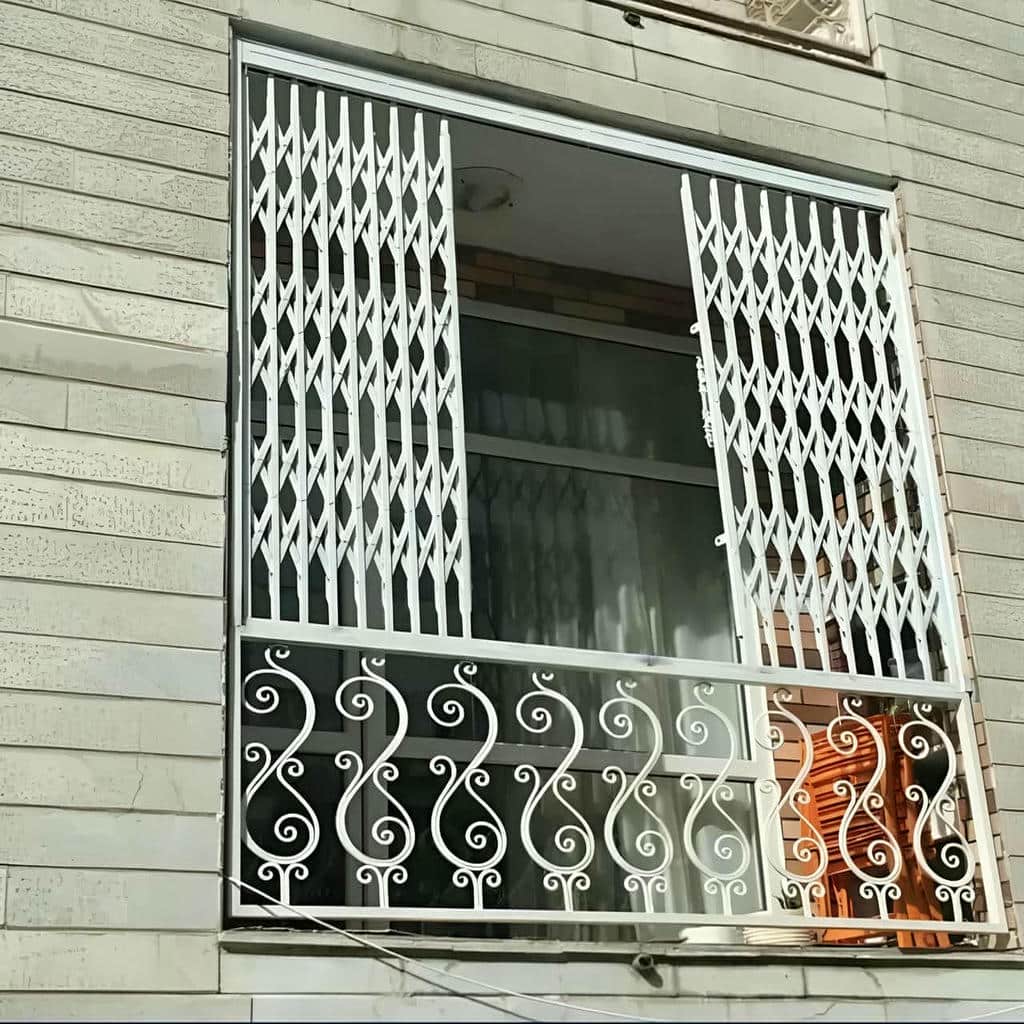

یراق شامل توقف انتهایی, نگهدارنده, قطعه ضدخروج, دستگیره و اجزای تنظیم است. توقف باید ضربه حرکت را کنترل کند و قطعه ضدخروج مانع جداشدن ناخواسته لنگه از مسیر شود. دستگیره نیز باید در نقطه ای قرار گیرد که کاربر بدون نزدیک کردن انگشت به ریل یا محل برخورد لنگه ها, حفاظ را جابه جا کند. همه این قطعات پیش از تحویل با چند چرخه کامل آزمایش می شوند. وجود صدای غیرعادی, لقی یا ضربه در انتهای مسیر نشان می دهد تنظیم هنوز کامل نشده است.

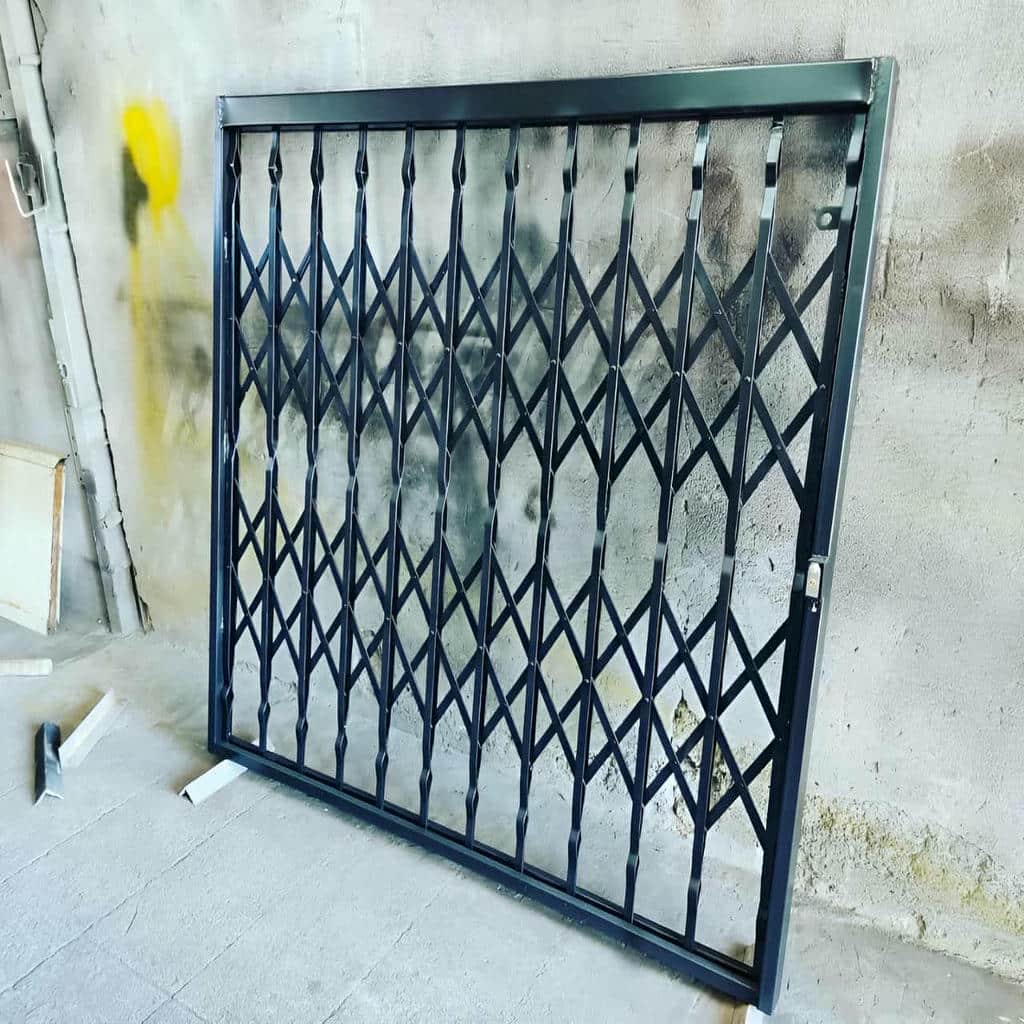

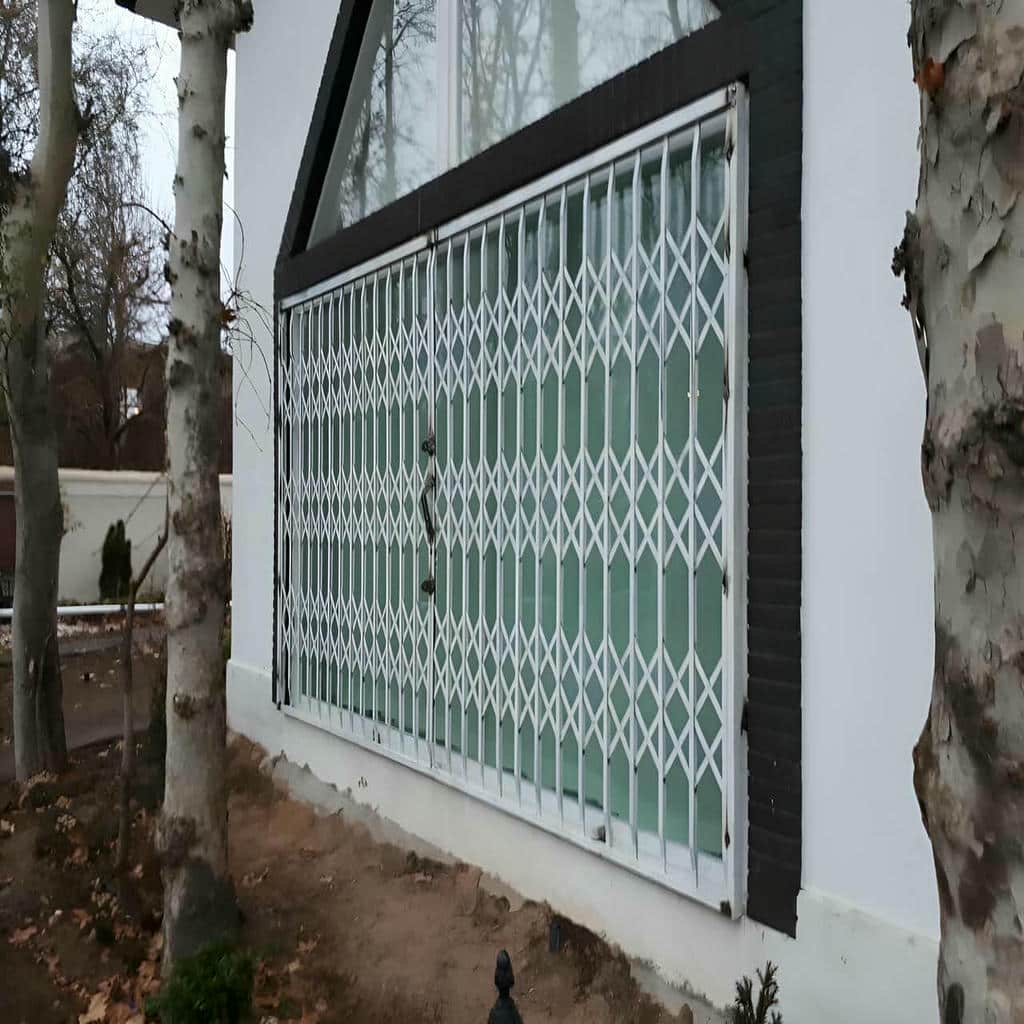

قاب فولادی و کنترل تاب در کارگاه
قاب متحرک باید تخت و گونیا بماند تا چرخ ها روی یک خط حرکت کنند. جوشکاری نامتعادل باعث انقباض یک سمت و تغییر شکل لنگه می شود. قطعات ابتدا روی سطح تراز مهار می شوند و جوش ها به صورت مرحله ای و متقارن تکمیل می گردند. در مدل شبکه ای یا آکاردئونی, تعداد اتصال ها بیشتر است و کنترل قطرهای قاب باید در چند مرحله انجام شود. اگر تاب پس از تکمیل پوشش مشخص شود, اصلاح آن به رنگ و قطعات حرکتی آسیب می زند.
مقطع پروفیل نیز باید میان استحکام و وزن تعادل ایجاد کند. قاب سبک ممکن است در استفاده مکرر تغییر شکل دهد, اما قاب بسیار سنگین ظرفیت بالاتری از ریل و چرخ می خواهد. خطوط داخلی باید بدون تمرکز وزن در یک بخش به قاب متصل شوند. پس از مونتاژ, محل نصب قفل, چرخ و توقف ها آماده و آزمایش می شود. سپس سطح جوش ها پرداخت و پوشش مقاوم اجرا می گردد. بسته بندی نیز باید از ریل, یراق و گوشه های رنگ شده در مسیر حمل محافظت کند.
- ریل را متناسب با زیرسازی و شرایط پاک سازی محل انتخاب کنید.
- ظرفیت چرخ را از وزن واقعی لنگه محاسبه کنید.
- توقف انتهایی و محدودکننده خروج را حذف نکنید.
- قاب را در مراحل جوشکاری از نظر گونیا کنترل کنید.
- حرکت کامل مجموعه را پیش از اجرای پوشش نهایی آزمایش کنید.
آماده سازی محل و نصب حفاظ در امتداد مسیر کشویی
اندازه گیری حفاظ کشویی با ثبت عرض و ارتفاع پنجره پایان نمی یابد. مجری باید مسیر کامل حرکت را ببیند و مشخص کند لنگه پس از بازشدن کجا می ایستد. ستون, دیوار کوتاه, لوله, پرده یا تجهیزات نزدیک پنجره می توانند مسیر را محدود کنند. اختلاف ارتفاع دو سمت نیز ممکن است ریل را از تراز خارج سازد. در مدل چندمسیره, عمق لازم و فاصله لنگه ها باید با فضای داخلی هماهنگ باشد. همچنین لازم است زیرسازی واقعی محل اتصال مشخص شود, زیرا سنگ یا پوشش ظاهری همیشه توان تحمل حرکت مکرر سازه را ندارد. مسیر انتقال قطعات تا محل نصب نیز می تواند اندازه یکپارچه حفاظ را محدود کند. آماده سازی دقیق باعث می شود محصول بدون برش ناگهانی نصب شود, فضای مورد انتظار را آزاد کند و در طول مسیر با قاب پنجره یا اجزای ساختمان برخورد نداشته باشد.
اندازه گیری دهانه و مسیر توقف لنگه
عرض دهانه در بالا, میانه و پایین ثبت می شود و ارتفاع نیز در چند نقطه اندازه گیری می گردد. قطرها نشان می دهند بازشو تا چه اندازه گونیا است. در کنار این اندازه ها, طول مسیر حرکت از لبه پنجره تا محل توقف نهایی نیز باید ثبت شود. بیرون زدگی نما, گوشه دیوار و تجهیزات اطراف ممکن است فضای قابل استفاده را کاهش دهند. در مدل دولنگه, هر سمت جداگانه بررسی می شود و در مدل تلسکوپی, طول جمع شدن مجموعه بر اساس تعداد بخش ها محاسبه خواهد شد.
اگر بازشو غیرگونیا باشد, اختلاف باید در قاب ثابت جذب شود و نباید ریل با شیب محل نصب شود. ریل نیازمند تراز واقعی است, حتی اگر بندهای نما اندکی کج باشند. محل دستگیره و توری پنجره نیز در نقشه ثبت می شود تا بخش ثابت یا لنگه جمع شده جلوی دسترسی را نگیرد. برای چند پنجره مشابه, اندازه گیری هر دهانه به صورت مستقل انجام می شود. تکرار یک اندازه اسمی می تواند باعث اختلاف حرکت و توقف در قطعات مختلف پروژه شود.

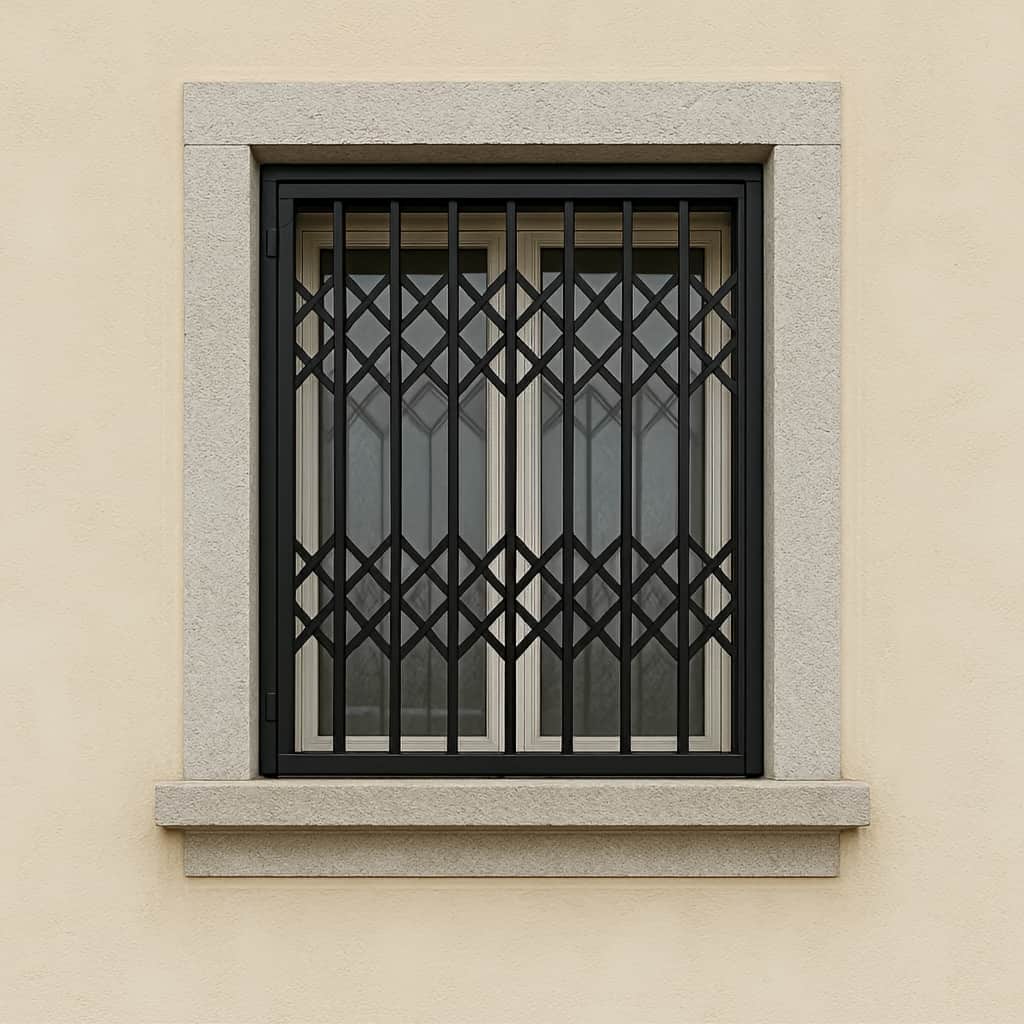

اتصال ریل به زیرسازی مقاوم
حرکت مکرر لنگه, نیروهای متناوبی به پایه های ریل وارد می کند. به همین دلیل, اتصال نباید فقط به سنگ نما یا لایه نازک اندود متکی باشد. زیرسازی پشت پوشش باید شناسایی شود و فاصله نقاط مهار بر اساس طول ریل و وزن سازه تعیین گردد. سوراخ کاری نزدیک لبه سنگ می تواند ترک ایجاد کند, بنابراین محل پایه ها باید پیش از ساخت قاب مشخص شود. در ریل چندمسیره, تمام نقاط اتصال باید فاصله مسیرها را ثابت نگه دارند.
پیش از تثبیت نهایی, ریل در محل تراز می شود و لنگه به صورت آزمایشی روی آن حرکت می کند. اگر در بخشی از مسیر فشار افزایش یابد, علت باید قبل از محکم کردن کامل اتصال ها برطرف شود. محل اتصال دو قطعه ریل نباید پله ای ایجاد کند که چرخ هنگام عبور ضربه بخورد. پس از نصب, پوشش نقاط سوراخ کاری و جوش ترمیم می شود. محافظت از شیشه, قاب پنجره و نمای اطراف نیز در تمام عملیات ضروری است.
تحویل پروژه پس از آزمایش حرکت و قفل
پس از نصب, حفاظ باید چند بار در تمام مسیر باز و بسته شود. حرکت سخت در یک نقطه می تواند از تاب قاب, اختلاف تراز, آلودگی ریل یا تنظیم نادرست چرخ ناشی شود. در مدل دولنگه, دو بخش باید در مرکز بدون فشار به هم برسند. در مدل تلسکوپی, لنگه ها باید بدون برخورد روی یکدیگر جمع شوند و در مدل آکاردئونی, مفصل ها باید در یک محور حرکت کنند. آزمایش کوتاه نمی تواند همه این خطاها را نشان دهد.
قفل در حالت بسته باید بدون بلندکردن یا کشیدن لنگه درگیر شود. توقف انتهایی باید حرکت را نرم متوقف کند و مانع خروج چرخ از مسیر گردد. سپس دسترسی به پنجره, توری و دستگیره بررسی می شود. اگر ریل پایین وجود دارد, امکان پاک سازی و خروج رطوبت نیز کنترل خواهد شد. تحویل زمانی کامل است که کاربر بتواند سازه را با نیروی عادی جابه جا کند و روش نگهداری, پاک سازی و قفل کردن را به درستی بداند.
- دهانه و مسیر کامل حرکت را جداگانه اندازه گیری کنید.
- ریل را با تراز واقعی نصب کنید, نه با خطوط احتمالی نما.
- نقاط مهار را به زیرسازی مقاوم ساختمان متصل سازید.
- از ایجاد پله در محل اتصال قطعات ریل جلوگیری کنید.
- حرکت و قفل را با چند چرخه کامل پیش از تحویل آزمایش کنید.
قیمت, سفارش و نگهداری پروژه با آهن گارد
پس از تعیین مسیر حرکت و مدل مناسب, سفارش باید به مجموعه ای روشن از ابعاد و مشخصات تبدیل شود. آهن گارد برای برآورد پروژه به تصویر پنجره, اندازه دهانه, طول فضای جانبی, جهت حرکت, نوع زیرسازی و تعداد دفعات استفاده نیاز دارد. مدل تک لنگه با ساختار تلسکوپی, آکاردئونی یا چندمسیره از نظر تعداد قطعات, وزن و زمان تنظیم یکسان نیست. قیمت نیز به مقطع پروفیل, نوع ریل, ظرفیت چرخ, تعداد لنگه ها, قفل, پوشش و شرایط نصب وابسته است. پیش از ساخت, نمای روبه رو و مقطع مسیر تأیید می شوند تا محل جمع شدن و توقف مشخص باشد. پس از تولید, گونیا, حرکت, قفل و پوشش کنترل می گردند. نگهداری منظم نیز شامل پاک سازی ریل, تنظیم قطعات و ترمیم خراش ها است تا حفاظ در طول استفاده روان و ایمن باقی بماند.
عوامل مؤثر بر قیمت در سناریوی سفارش
ابعاد دهانه میزان پایه متریال را تعیین می کند, اما نوع سیستم حرکتی نقش بیشتری در پیچیدگی سفارش دارد. مدل تک لنگه قطعات کمتری دارد, در حالی که ساختار تلسکوپی به چند لنگه و مسیر موازی نیاز پیدا می کند. مدل آکاردئونی دارای مفصل و شبکه تاشونده است و مدل دولنگه به قفل مرکزی و توقف های جداگانه وابسته خواهد بود. تراکم خطوط, مقطع قاب, تعداد چرخ ها و پوشش رنگ نیز وزن و زمان ساخت را تغییر می دهند.
محدودیت محل نصب بخش دیگری از برآورد است. زیرسازی نامشخص, نمای حساس, مسیر حمل باریک یا نیاز به مونتاژ در محل می تواند فرآیند اجرا را پیچیده تر کند. برای مقایسه پیشنهادها باید نوع ریل, ظرفیت چرخ, قفل, مقطع پروفیل و روش نصب یکسان باشند. مقایسه فقط بر اساس تصویر ظاهری, تفاوت قطعات حرکتی و دوام آن ها را نشان نمی دهد. ارائه اندازه های واقعی و تصویر کامل مسیر باعث می شود برآورد بر پایه شرایط پروژه انجام شود.
مراحل سفارش از نیاز محل تا تولید
سفارش با توضیح نحوه استفاده آغاز می شود. کارفرما باید مشخص کند چه مقدار از پنجره باید آزاد شود, لنگه به کدام سمت حرکت کند و فضای جمع شدن چقدر است. سپس تصویر محل, ابعاد و موانع بررسی می شوند. بر اساس این اطلاعات, میان مدل تک لنگه, دولنگه, تلسکوپی, آکاردئونی, شبکه ای, ترکیبی, ریل بالا, ریل پایین, چندمسیره یا تقویت شده تصمیم گرفته می شود. نوع قاب, یراق, رنگ و محل قفل در مرحله بعد تعیین خواهند شد.
پیش از تولید, نقشه حرکت و توقف به تأیید می رسد. پس از ساخت, لنگه روی ریل آزمایشی قرار می گیرد و گونیا, چرخ ها, توقف و قفل کنترل می شوند. بسته بندی باید مانع ضربه به قطعات حرکتی و خراش پوشش شود. در محل پروژه, ریل تراز و تنظیم نهایی انجام می گیرد. آهن گارد با نگهداری مشخصات سفارش, امکان پیگیری تعمیر و تنظیم بعدی را دقیق تر می کند و ارتباط میان تصمیم اولیه و اجرای نهایی را حفظ می نماید.
نگهداری ریل و تعمیر اجزای متحرک
گردوغبار, شن و مواد چسبنده باید به صورت دوره ای از مسیر ریل پاک شوند. روان کننده نباید روی سطح آلوده استفاده شود, زیرا ترکیب آن با گردوغبار می تواند حرکت را سنگین تر کند. توقف انتهایی, پایه ها و پیچ های تنظیم نیز باید از نظر شل شدن بررسی شوند. خراش رنگ در محل تماس ابزار یا ضربه, پیش از شروع خوردگی ترمیم می شود. نگهداری ساده اما منظم, فشار وارد بر چرخ و قفل را کاهش می دهد.
افتادگی لنگه, صدای غیرعادی, خروج از مسیر یا بسته نشدن قفل نشانه نیاز به بررسی فنی است. فشار بیشتر برای حرکت حفاظ, مشکل را حل نمی کند و ممکن است ریل یا جوش قاب را آسیب بزند. در مدل تلسکوپی باید هر مسیر جداگانه کنترل شود و در ساختار آکاردئونی, مفصل ها از نظر لقی بررسی گردند. تعمیر بر اساس علت اصلی انجام می شود و پس از آن, حرکت کامل و پوشش بخش اصلاح شده دوباره آزمایش خواهد شد.
- برای برآورد, تصویر مسیر و اندازه فضای جمع شدن را ارائه کنید.
- در مقایسه سفارش ها, قطعات حرکتی را با مشخصات یکسان بسنجید.
- نقشه مسیر و توقف را پیش از شروع تولید تأیید کنید.
- ریل را به صورت منظم پاک سازی و قطعات را کنترل کنید.
- افتادگی, صدا و سختی حرکت را بدون تأخیر پیگیری کنید.
مدل تلسکوپی یا آکاردئونی معمولاً برای این شرایط بررسی می شود. مدل تلسکوپی لنگه ها را روی چند مسیر کنار هم جمع می کند و به عمق بیشتری نیاز دارد. مدل آکاردئونی نیز شبکه را به صورت فشرده در یک سمت قرار می دهد. انتخاب نهایی به عرض دهانه, فضای جانبی, عمق قابل استفاده, وزن سازه و دفعات حرکت بستگی دارد. اندازه گیری مسیر پیش از ساخت مشخص می کند کدام مدل بخش بیشتری از پنجره را آزاد خواهد کرد.
انتخاب به زیرسازی و شرایط محیط پروژه وابسته است. ریل پایین وزن را مستقیم تحمل می کند, اما باید قابل پاک سازی باشد و آب در آن جمع نشود. ریل بالا مسیر پایین پنجره را آزاد می گذارد, ولی کلاف بالایی باید ظرفیت تحمل وزن داشته باشد. در بعضی پروژه ها, وزن از بالا و هدایت از پایین انجام می شود. تصمیم درست پس از بررسی وزن لنگه, جنس دیوار, دسترسی تعمیر و وضعیت رطوبت گرفته می شود.
قیمت به ابعاد, تعداد لنگه ها, نوع ریل, ظرفیت چرخ, مقطع پروفیل, تراکم شبکه, نوع قفل و شرایط نصب وابسته است. مدل تلسکوپی, آکاردئونی و چندمسیره قطعات و تنظیمات بیشتری نسبت به نمونه تک لنگه دارند. مسیر حمل, زیرسازی و نیاز به مونتاژ در محل نیز فرآیند اجرا را تغییر می دهند. برای برآورد دقیق باید تصویر پنجره, فضای جانبی, ابعاد واقعی و مدل مورد نظر ارائه شود.
عرض و ارتفاع پنجره, تصویر دیوارهای اطراف, جهت حرکت مورد نظر و طول فضای جانبی اطلاعات پایه هستند. وجود دستگیره, توری, پرده, ستون یا لوله نزدیک نیز باید اعلام شود. لازم است مشخص شود چه مقدار از دهانه باید پس از بازشدن آزاد بماند و حفاظ چند بار در روز حرکت خواهد کرد. پس از بررسی اولیه, اندازه گیری نهایی, تعیین زیرسازی و انتخاب ریل, چرخ و قفل انجام می شود.
آلودگی ریل, فرسودگی چرخ, تاب برداشتن قاب, شل شدن پایه یا خروج مسیر از تراز از علت های رایج هستند. در مدل تلسکوپی, مشکل یک ریل می تواند حرکت همه لنگه ها را مختل کند. فشار دادن حفاظ بدون رفع علت, آسیب را بیشتر می کند. ابتدا مسیر تمیز و قطعات بررسی می شوند, سپس تنظیم چرخ, تراز یا تعمیر قاب انجام خواهد شد. پس از تعمیر نیز حرکت کامل و قفل دوباره آزمایش می شوند.
بله, مشروط بر اینکه ریل و قاب به زیرسازی مقاوم متصل شوند و تنها به سنگ یا پوشش ظاهری تکیه نکنند. محل سوراخ کاری باید از لبه نما فاصله ایمن داشته باشد و شیشه و قاب پنجره در برابر براده محافظت شوند. ساخت, رنگ و آزمایش اولیه بهتر است در کارگاه انجام شود. پس از نصب نیز تراز ریل, حرکت لنگه, عملکرد قفل و سلامت پوشش اطراف بررسی خواهد شد.
جمع بندی
11 نمونه حفاظ پنجره متحرک کشویی زمانی نتیجه قابل اعتماد ایجاد می کنند که مدل از مسیر واقعی حرکت, فضای جمع شدن و وضعیت زیرسازی استخراج شود. نمونه تک لنگه برای دیوار جانبی آزاد مناسب است, مدل دولنگه وزن دهانه عریض را تقسیم می کند و ساختار تلسکوپی یا آکاردئونی محدودیت فضای کناری را حل می نماید. مدل شبکه ای, ترکیبی, ریل بالا, ریل پایین, چندمسیره و تقویت شده نیز هرکدام برای شرایط خاص پروژه کاربرد دارند. کیفیت ریل, ظرفیت چرخ, گونیا بودن قاب, توقف انتهایی, قفل و پوشش رنگ بر حرکت و دوام اثر مستقیم می گذارند. انتخاب صرف از روی تصویر می تواند به باقی ماندن بخشی از دهانه, عمق نامناسب یا حرکت سنگین منجر شود. آهن گارد با برسی ابعاد, موانع, تعداد دفعات استفاده و نحوه نصب, سفارش را با واقعیت پروژه هماهنگ می کند. برای دریافت مشاوره تخصصی, انتخاب نمونه, ثبت سفارش و استعلام قیمت روز, تصویر کامل محل و اندازه مسیر حرکت را ارائه کنید تا ساخت, نصب و خدمات بعدی بر اساس اطلاعات دقیق برنامه ریزی شوند.
