12 طرح کرکره برقی فولادی سنگین
12 طرح کرکره برقی فولادی سنگین نشان می دهند که تیغه گالوانیزه و موتور ساید چگونه باید با وزن پرده, عرض دهانه و برنامه تردد یک پروژه هماهنگ شوند. در ورودی یک انبار پرتردد, کرکره باید در ساعت های کاری چندین بار حرکت کند, در حالی که مسیر لیفتراک اجازه توقف طولانی یا گیرکردن تیغه را نمی دهد. پروژه دیگری ممکن است دهانه ای رو به محوطه باز داشته باشد و فشار باد, گردوغبار و برخورد احتمالی بار, نوع ریل و ضخامت ورق را تغییر دهد. کرکره برقی فولادی سنگین فقط با انتخاب تیغه ضخیم ساخته نمی شود؛ شفت, یاتاقان, گیربکس, پروفیل انتهایی, تابلو فرمان, فتوسل و زیرسازی باید با وزن واقعی مجموعه هماهگی داشته باشند. طرح تک جداره تقویت شده, دوجداره, پانچ دار, عایق دار, ضدباد, قفل دار, رنگ کوره ای, گالوانیزه, بخش پایینی مقاوم, باکس دار, مخصوص دهانه عریض و نمونه پرتردد, هرکدام محدودیت متفاوتی را حل می کنند. انتخاب اشتباه ممکن است باعث خمش شفت, خروج تیغه از ریل, افزایش صدای حرکت یا کارکرد موتور در مرز ظرفیت شود. قیمت نهایی نیز به ابعاد, ضخامت ورق, نوع موتور, تجهیزات ایمنی و آماده سازی محل بستگی دارد. آهن گارد با بررسی وضعیت واقعی دهانه, مشخصات سفارش را به شرایط بهره برداری, ایمنی و نگهداری پروژه متصل می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ورودی سوله با تردد پیوسته | در این پروژه, تیغه فولادی, موتور ساید و گیربکس باید با تعداد چرخه های روزانه هماهنگ باشند تا توقف های مکرر موجب افزایش دما و استهلاک مجموعه نشوند. | چرخه کاری واقعی همراه با وزن کامل پرده پیش از تعیین موتور ثبت شود. |
| دهانه عریض انبار | افزایش عرض می تواند خمش شفت, جمع شدن نامتقارن تیغه و فشار جانبی بر ریل را بیشتر کند. | قطر شفت, ضخامت محور و فاصله صفحه های نگهدارنده براساس بار پروژه تعیین شوند. |
| ورودی در معرض باد | فشار باد روی تیغه فولادی, عمق ریل و استحکام زیرسازی اثر می گذارد و در اجرای ضعیف موجب لرزش پرده می شود. | طرح ضدباد با ریل عمیق و اتصال مقاوم برای دهانه بررسی شود. |
| فضای محدود بالای بازشو | ارتفاع کم زیر سقف, قطر رول, محل شفت و امکان نصب موتور ساید را محدود می کند. | فضای رول پیش از تولید با تیر, تابلو و تأسیسات بالای دهانه تطبیق داده شود. |
| محیط مرطوب یا آلوده | ورق گالوانیزه و پوشش رنگ کوره ای می توانند سطح تیغه را در برابر رطوبت و آلودگی محیطی محافظت کنند. | پوشش لبه ها, محل اتصال و نقاط جوش همراه با سطح اصلی کنترل شود. |
| نیاز به نور و تهویه محدود | تیغه پانچ دار فولادی عبور کنترل شده هوا و نور را فراهم می کند و ساختار مقاوم پرده را حفظ می نماید. | ارتفاع بخش پانچ دار براساس حریم دید و چیدمان فضای داخلی تعیین شود. |
| مسیر بارگیری با احتمال برخورد | پروفیل انتهایی, ریل و ردیف های پایین تیغه باید در برابر تماس چرخ حمل بار یا تجهیزات جابه جایی مقاومت مناسبی داشته باشند. | بخش در معرض برخورد تقویت شود و عرض مفید مسیر بارگیری حفظ گردد. |
| نیاز به توقف ایمن پرده | فتوسل, فلاشر, لبه حساس و تنظیم صحیح حد حرکت می توانند خطر برخورد کرکره با خودرو, کالا یا افراد را کاهش دهند. | تجهیزات ایمنی براساس مسیر واقعی عبور در محل پروژه جانمایی شوند. |
| تعویض کرکره قدیمی | شفت, ریل, صفحه پلیت, موتور و سیم کشی موجود باید با وزن و ساختار تیغه فولادی جدید سازگار باشند. | هیچ قطعه قبلی بدون آزمایش ظرفیت و کنترل تراز دوباره استفاده نشود. |
کاربرد 12 طرح فولادی در سناریوهای واقعی پروژه
تفاوت طرح های کرکره برقی فولادی سنگین در محل بهره برداری مشخص می شود, زیرا هر دهانه با نوع متفاوتی از فشار, تردد و محدودیت فضایی روبه رو است. طرح تک جداره تقویت شده, دوجداره, پانچ دار, عایق دار, ضدباد, گالوانیزه, رنگ کوره ای, قفل دار, بخش پایین مقاوم, باکس مخفی, مخصوص دهانه عریض و مدل پرتردد, پاسخ یکسانی به همه پروژه ها نمی دهند. ورودی خط تولید به حرکت پایدار و دسترسی سریع نیاز دارد, اما انبار کالا بیشتر بر امنیت و تحمل فشار محیط تمرکز می کند. در مسیر بارگیری, برخورد احتمالی تجهیزات تصمیم اصلی را شکل می دهد و در دهانه رو به فضای باز, باد و رطوبت اهمیت بیشتری پیدا می کنند. انتخاب باید از کاربری و شرایط محل آغاز شود و سپس تیغه, موتور, شفت و ریل متناسب با همان سناریو تعیین شوند.
ورودی خط تولید با چرخه حرکتی پرتعداد
در خط تولیدی که مواد اولیه و محصول نهایی از یک دهانه عبور می کنند, توقف کرکره می تواند برنامه کاری چند بخش را مختل کند. تیغه فولادی سنگین باید پایداری لازم را داشته باشد, اما وزن آن نباید موتور را در هر چرخه تحت فشار مداوم قرار دهد. موتور ساید با گیربکس مناسب برای چنین پروژه ای قابل بررسی است, زیرا دسترسی سرویس را ساده تر می کند. توان موتور باید براساس وزن کامل پرده, ارتفاع حرکت و فاصله زمانی میان فرمان ها تعیین شود, نه فقط مساحت دهانه.
محل صدور فرمان نیز بخشی از طراحی پروژه است. راننده لیفتراک یا اپراتور نباید برای باز کردن کرکره در نقطه ای توقف کند که مسیر تولید را مسدود سازد. کلید, ریموت یا کنترل مرکزی باید در موقعیتی نصب شوند که دید مناسبی به دهانه ایجاد کنند. فتوسل ها در ارتفاع متناسب با خودرو و بار قرار می گیرند و فلاشر پیش از شروع حرکت قابل مشاهده خواهد بود. هنگام تحویل, چند چرخه متوالی همراه با عبور واقعی تجهیزات اجرا می شود تا زمان حرکت, صدای گیربکس و دمای موتور ارزیابی شوند.
انبار رو به محوطه باز با فشار باد
در انباری که دهانه مستقیماً به فضای باز متصل است, باد می تواند تیغه را به داخل یا خارج فشار دهد. طرح ضدباد با پروفیل فولادی مقاوم, ریل عمیق و زیرسازی تقویت شده برای این شرایط بررسی می شود. لبه تیغه باید به اندازه کافی داخل ریل درگیر باشد تا حرکت جانبی کنترل شود, اما فاصله داخلی نباید اصطکاک زیادی ایجاد کند. ارتفاع و عرض پرده بر نیروی واردشده اثر دارند و هرچه سطح بزرگ تر باشد, اهمیت طراحی ریل و شفت افزایش پیدا می کند.
ریل مقاوم زمانی مؤثر است که به عضو باربر سازه متصل شود. نصب آن روی ورق نما یا دیوار سبک, نیروی جانبی را به درستی منتقل نمی کند. در بازدید فنی, محل ستون ها و امکان اجرای زیرسازی مستقل بررسی می شود. صفحه های نگهدارنده شفت نیز باید توان تحمل وزن رول و فشار ناشی از حرکت را داشته باشند. پس از نصب, نقاط لرزش یا صدای برخورد شناسایی می شوند. افزودن قطعه موقت بدون اصلاح تراز ریل یا ضعف زیرسازی, راهکار پایدار پروژه محسوب نمی شود.

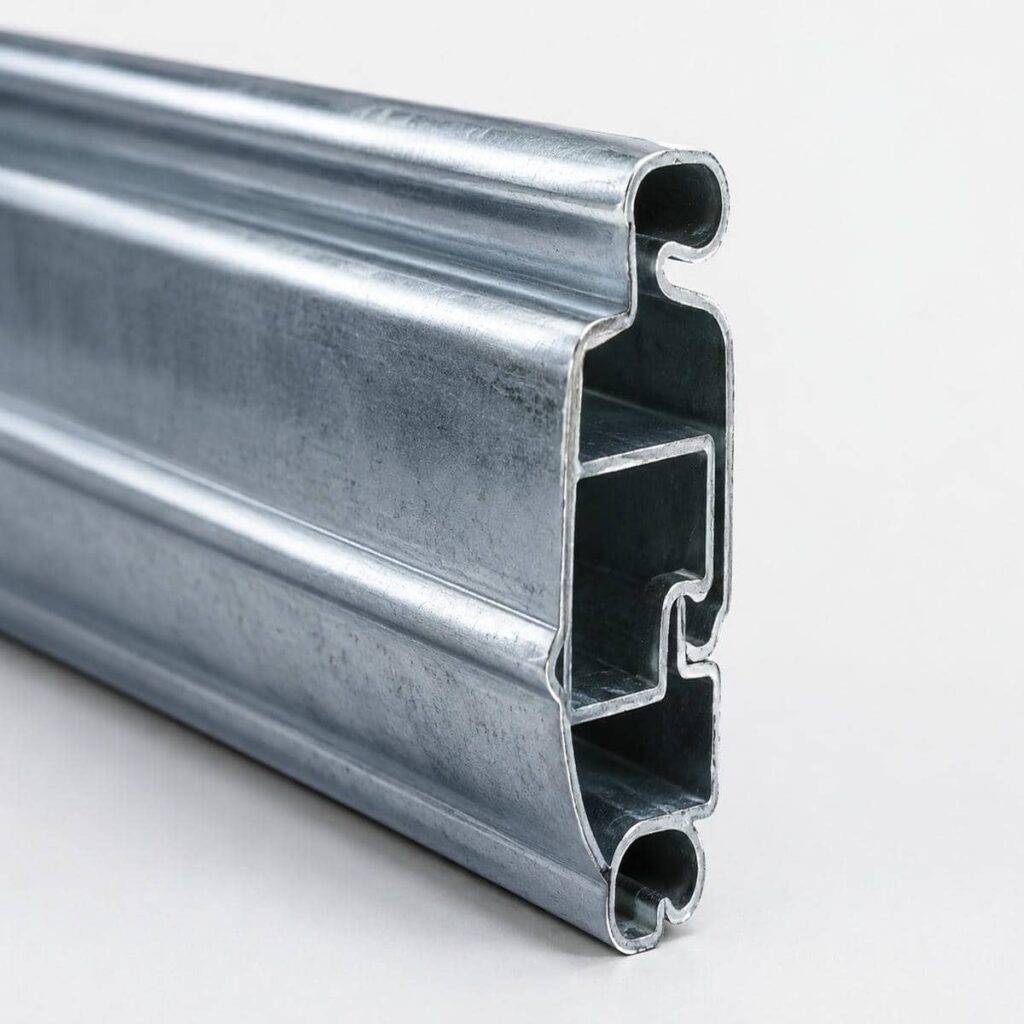

مسیر بارگیری با احتمال ضربه به بخش پایین
در ورودی بارگیری, ردیف های پایین کرکره بیشتر در معرض تماس چرخ دستی, پالت یا بدنه تجهیزات حمل قرار دارند. طرحی با تیغه تقویت شده در پایین و پروفیل انتهایی مقاوم می تواند آسیب موضعی را کاهش دهد. ارتفاع ناحیه تقویت شده باید براساس مسیر واقعی حرکت بار تعیین شود. اگر این بخش کوتاه باشد, ضربه همچنان به تیغه های معمولی منتقل می شود و اگر بیش از حد بلند طراحی شود, وزن پرده بدون نیاز عملی افزایش خواهد یافت.
مسیر حرکت تجهیزات باید پیش از تولید روی نقشه مشخص شود. ممکن است جابه جایی محدود ریل یا اصلاح خط توقف خودرو, احتمال برخورد را بیش از افزایش ضخامت تیغه کاهش دهد. ضربه گیرهای سازه ای نیز در بعضی پروژه ها بیرون از مسیر پرده نصب می شوند تا بار مستقیماً به کرکره نرسد. این تصمیم ها باید با عرض مفید دهانه هماهنگ باشند. هدف پروژه فقط ساخت پرده سنگین تر نیست, بلکه کاهش احتمال برخورد و محدود کردن دامنه آسیب در بهره برداری روزانه است.
- چرخه واقعی خط تولید پیش از انتخاب موتور محاسبه شود.
- در دهانه بادگیر, عمق ریل و زیرسازی هم زمان بررسی شوند.
- ارتفاع بخش تقویت شده براساس مسیر بارگیری تعیین گردد.
- محل فرمان با موقعیت راننده و اپراتور هماهنگ شود.
- عملکرد کرکره همراه با عبور واقعی تجهیزات آزمایش گردد.
ساختار فولادی و اجزایی که بار پروژه را تحمل می کنند
پس از تعریف سناریوی استفاده, پروژه وارد مرحله انتخاب اجزای سازه ای و حرکتی می شود. ورق فولادی, فرم پروفیل, پوشش گالوانیزه, رنگ کوره ای, ریل, شفت, یاتاقان, موتور ساید, گیربکس و تابلو فرمان باید به صورت یک مجموعه بررسی شوند. ضخامت بیشتر تیغه به تنهایی نشانه کیفیت بالاتر نیست, زیرا افزایش وزن می تواند محور و موتور را تحت فشار قرار دهد. شفت مقاوم نیز در صورت نصب روی صفحه پلیت ضعیف عملکرد مطلوبی نخواهد داشت. کیفیت پروژه از هماهنگی وزن پرده با ظرفیت قطعات حاصل می شود. آهن گارد در این مرحله, ابعاد دهانه و چرخه کاری را با مشخصات فنی اجزا تطبیق می دهد تا افزایش مقاومت یک بخش باعث ایجاد ضعف یا استهلاک در بخش دیگر نشود.

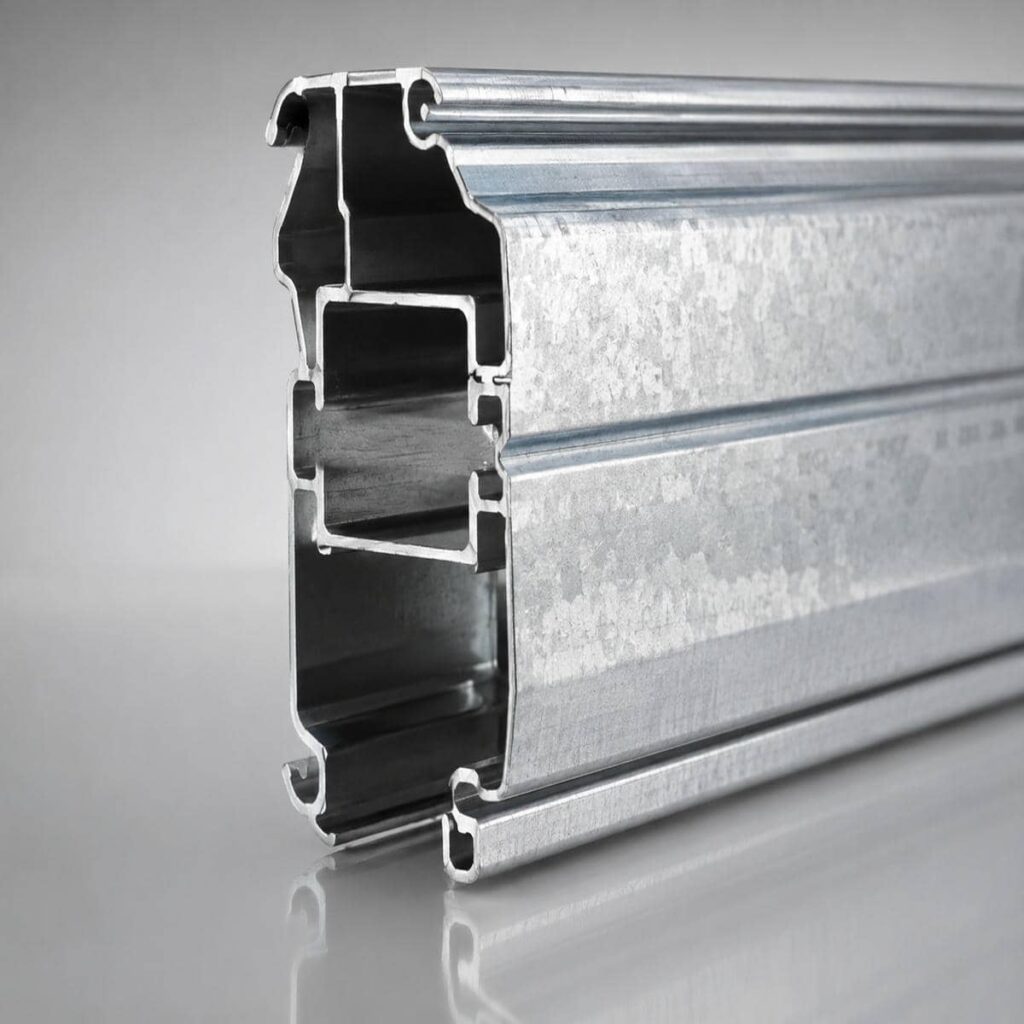

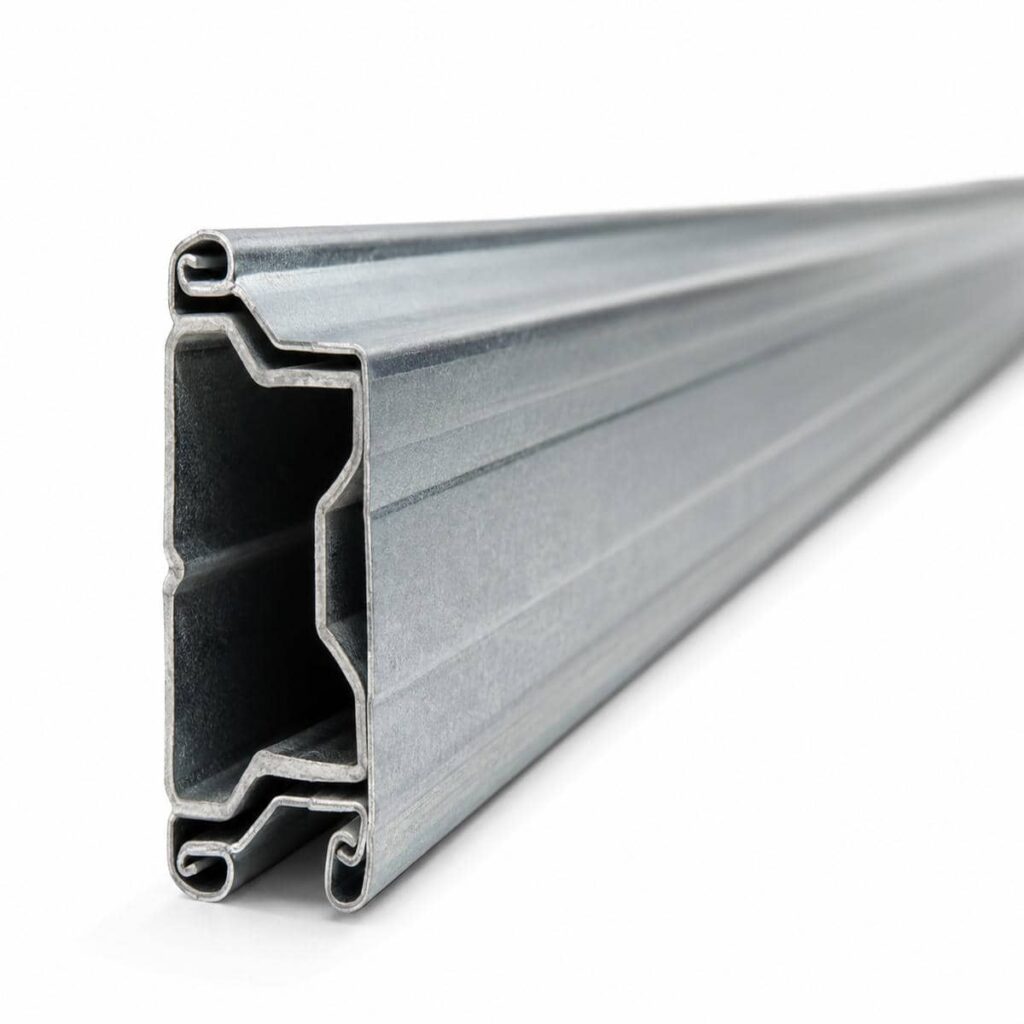

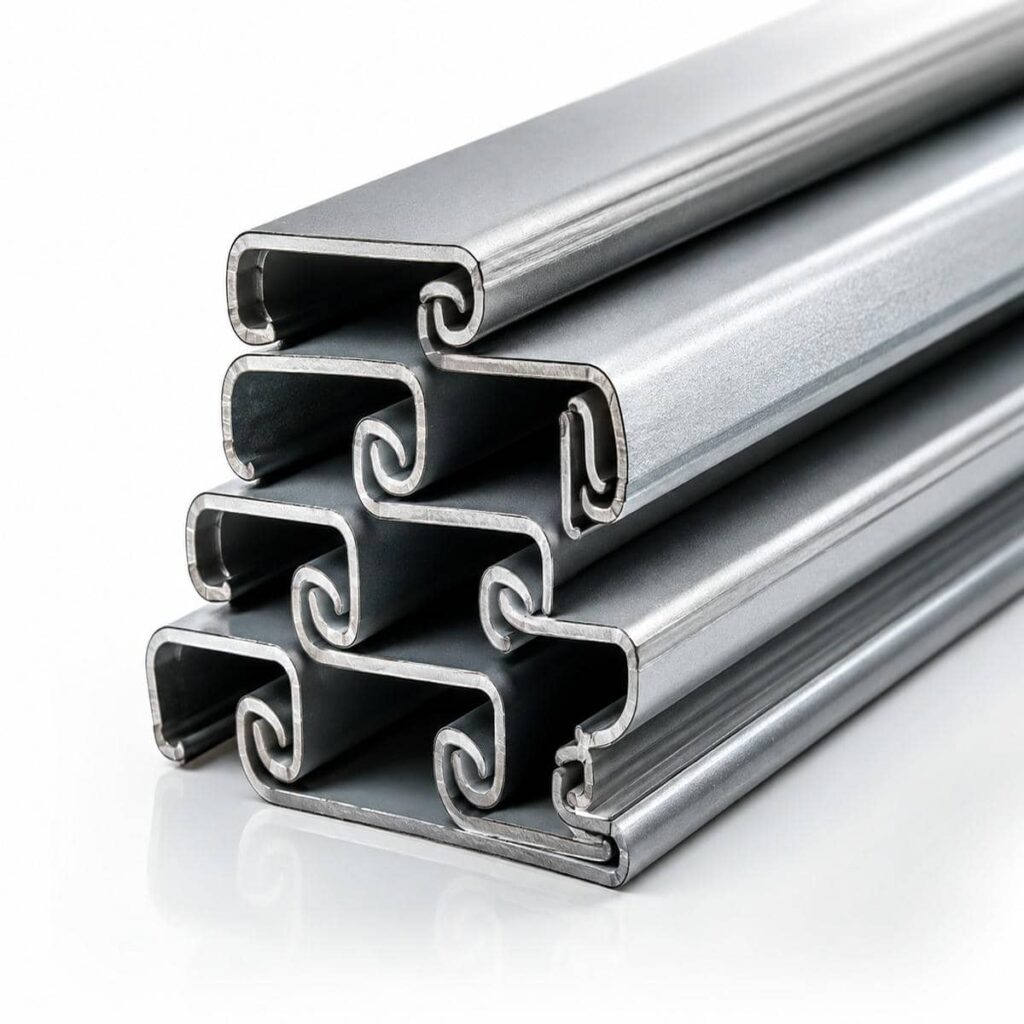

ورق فولادی و فرم پروفیل در پرده سنگین
ورق مورد استفاده باید از نظر ضخامت, یکنواختی و کیفیت خم کاری بررسی شود. فرم پروفیل بر مقاومت تیغه در برابر خمش و فشار مستقیم اثر دارد. مدل تک جداره تقویت شده وزن کمتری نسبت به بعضی طرح های دوجداره ایجاد می کند, اما برای هر دهانه مناسب نیست. طرح دوجداره یا دارای پل داخلی پایداری بیشتری ارائه می دهد و هم زمان وزن نهایی را بالا می برد. انتخاب باید با عرض, ارتفاع, باد و تعداد دفعات حرکت هماهنگ باشد.

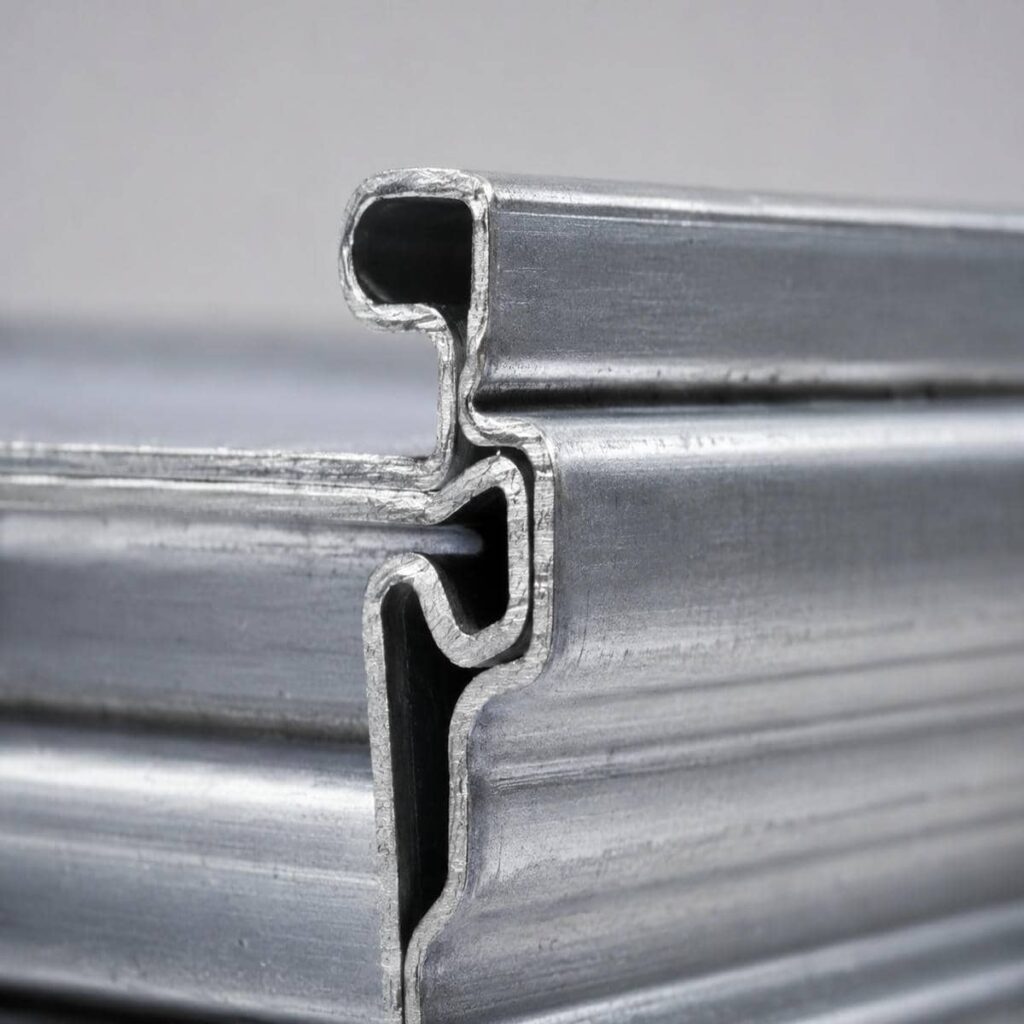

لبه ها و قلاب های اتصال باید در طول تیغه شکل یکنواختی داشته باشند. پلیسه, تغییر زاویه یا خم نامنظم هنگام رول شدن اصطکاک و صدای اضافی ایجاد می کند. در پرده عریض, اختلاف کوچک میان ردیف ها می تواند باعث کشیده شدن تیغه به یک سمت شود. نمونه مونتاژشده پیش از تولید کامل بررسی می شود تا شکل اتصال, حرکت ردیف ها و سطح پوشش ارزیابی گردد. این کنترل از نصب پرده ای جلوگیری می کند که روی زمین منظم به نظر می رسد, اما روی شفت حرکت مناسبی ندارد.
پوشش گالوانیزه و رنگ برای شرایط محیطی
پوشش گالوانیزه می تواند مقاومت سطح فولاد را در برابر رطوبت و زنگ زدگی افزایش دهد, اما کیفیت آن باید در لبه های برش و محل اتصال نیز بررسی شود. نقاطی که پس از تولید سوراخ یا جوش می شوند, ممکن است پوشش پیوسته اولیه را از دست بدهند. در محیط دارای بخار یا شست وشوی مداوم, این نقاط اهمیت بیشتری دارند. انتخاب متریال باید با شرایط نگهداری و میزان تماس سطح با آلودگی محیط هماهنگ شود.
رنگ کوره ای علاوه بر ظاهر, لایه محافظ دیگری روی تیغه ایجاد می کند. آماده سازی سطح و یکنواختی پخت بر دوام رنگ اثر دارند. پوشش نباید در محل تماس تیغه ها به سرعت جدا شود یا هنگام رول شدن ترک بخورد. رنگ ریل و پروفیل انتهایی نیز بهتر است با پرده هماهنگ باشد. نمونه رنگ زیر نور واقعی محل بررسی می شود, زیرا طیف تیره یا روشن ممکن است روی سطح بزرگ متفاوت دیده شود و میزان نمایش گردوغبار را تغییر دهد.
شفت, موتور و گیربکس متناسب با وزن کامل
موتور ساید برای کرکره های فولادی سنگین رایج است, زیرا کنار شفت نصب می شود و دسترسی مناسبی برای سرویس دارد. توان موتور باید براساس وزن کامل تیغه, پروفیل انتهایی, ارتفاع حرکت و چرخه کاری انتخاب شود. گیربکس, ترمز و زنجیر انتقال نیز باید با همین بار سازگار باشند. موتور بسیار بزرگ روی شفت یا زیرسازی نامتناسب می تواند لرزش و فشار بیشتری ایجاد کند و به معنای عملکرد بهتر نیست.
شفت وظیفه نگهداری و جمع کردن تمام وزن پرده را بر عهده دارد. قطر و ضخامت محور براساس عرض دهانه و طول آزاد میان صفحه ها تعیین می شوند. خمش محور باعث جمع شدن مایل تیغه و افزایش فشار یک طرفه بر ریل می شود. یاتاقان ها باید در یک راستا قرار بگیرند و صفحه پلیت ها به سازه مقاوم متصل شوند. پیش از نصب پرده, چرخش آزاد شفت, عملکرد ترمز و انتقال نیرو آزمایش می شوند تا ایراد مکانیکی پس از تکمیل پروژه پنهان نماند.
- ضخامت ورق همراه با وزن کامل پرده ارزیابی شود.
- فرم قلاب و یکنواختی خم کاری پیش از تولید کنترل گردد.
- پوشش لبه ها و نقاط اتصال جداگانه بررسی شود.
- موتور و گیربکس براساس بار و چرخه کاری انتخاب شوند.
- شفت از نظر خمش و هم راستایی یاتاقان ها کنترل گردد.
- صفحه های نگهدارنده به بخش مقاوم سازه متصل شوند.
آماده سازی دهانه و اجرای کرکره فولادی سنگین
اجرای کرکره برقی فولادی سنگین از مشاهده کامل دهانه و مسیر بهره برداری آغاز می شود, زیرا عرض و ارتفاع اولیه همه محدودیت های محل را نشان نمی دهند. تیر سقف, ستون های جانبی, کانال تأسیسات, تابلو, کف نهایی و محل توقف تجهیزات می توانند موقعیت ریل, شفت یا موتور را تغییر دهند. عرض بازشو در چند ارتفاع اندازه گیری می شود و فضای رول با ارتفاع کامل پرده تطبیق پیدا می کند. اگر کف سازی یا پوشش دیوار هنوز نهایی نشده باشد, تولید زودهنگام می تواند به اختلاف ابعاد و دوباره کاری منجر شود. محل تابلو فرمان, کلید توقف, فتوسل و خلاص کن نیز باید پیش از ساخت مشخص شوند. هماهنگی میان تیم سازه, برق و نصب باعث می شود زیرسازی و کابل کشی قبل از ورود قطعات آماده باشند و عملیات نهایی بدون تخریب بخش های تکمیل شده انجام شود.
اندازه گیری دهانه صنعتی با ابعاد نامنظم
ستون های دو سمت ممکن است در ظاهر موازی باشند, اما اندازه گیری پایین, میانه و بالای دهانه اختلاف عرض را نشان دهد. کوچک ترین عرض مفید مبنای جانمایی ریل قرار می گیرد, مگر اینکه زیرسازی بتواند اختلاف را اصلاح کند. ارتفاع از کف نهایی تا محور شفت محاسبه می شود. اگر کف دارای شیب تخلیه آب باشد, اختلاف دو سمت ثبت خواهد شد تا پروفیل انتهایی پس از بسته شدن فاصله نامتوازن ایجاد نکند.
فضای بالای بازشو باید شفت, رول کامل و تجهیزات موتور را در خود جای دهد. تیر, کانال یا تابلو ممکن است بخشی از این فضا را اشغال کند. سمت موتور براساس برق, دسترسی سرویس و مسیر تردد انتخاب می شود. ثبت تصاویر از بالا و دو طرف دهانه به تیم تولید کمک می کند محدودیت های واقعی را درک کند. سفارش نهایی پس از تثبیت کف و تأسیسات انجام می شود تا ابعاد موقت وارد فرآیند ساخت پرده فولادی نشوند.
زیرسازی مرحله ای برای ریل و صفحه پلیت
زیرسازی باید وزن موتور, شفت و تیغه را به ستون یا عضو مقاوم انتقال دهد. اتصال صفحه پلیت به ورق پوششی یا دیوار سبک برای پرده سنگین کافی نیست. دو صفحه نگهدارنده باید هم ارتفاع, هم راستا و دارای سطح اتصال مناسب باشند. ریل ها نیز به زیرسازی مستقلی نیاز دارند که فشار جانبی را تحمل کند. محل جوش و پیچ پیش از نصب پوشش نهایی مشخص می شود تا عرض مفید دهانه و ظاهر پروژه حفظ شوند.
پس از نصب صفحه ها, شفت و موتور در جای خود قرار می گیرند و چرخش آزاد محور کنترل می شود. ریل ها در چند نقطه از نظر فاصله داخلی و تراز عمودی بررسی خواهند شد. تیغه باید بدون فشار اضافی وارد مسیر شود و قلاب ها به لبه ریل ضربه نزنند. کابل موتور, فتوسل و تابلو در مسیر محافظت شده اجرا می شوند. باکس پوشاننده نیز باید دریچه سرویس داشته باشد تا تعمیر آینده به باز کردن سازه یا تخریب پوشش نیاز پیدا نکند.
آزمایش حرکت و عیب یابی پیش از بهره برداری
پس از نصب, کرکره در چند چرخه کامل حرکت داده می شود. رول باید یکنواخت جمع شود و تیغه به یک سمت کشیده نشود. حد بالای موتور از ورود بیش از اندازه پرده به باکس جلوگیری می کند و حد پایین نیز پروفیل انتهایی را بدون فشار مداوم روی کف قرار می دهد. فتوسل با مانع واقعی آزمایش می شود و عملکرد فلاشر, کلید توقف و خلاص کن نیز کنترل خواهد شد. هر لرزش یا صدای غیرعادی پیش از تحویل بررسی می شود.
اگر تیغه در نقطه ای گیر کند, مسیر ریل, قلاب ها, شفت و فرمان برقی مرحله به مرحله کنترل می شوند. فرمان دادن مکرر به موتور در حالت گیر می تواند آسیب محدود را به گیربکس و زنجیر انتقال منتقل کند. صدای ضربه در یک سمت معمولاً با تراز ریل یا جمع شدن نامتقارن رول ارتباط دارد. تعمیر حرفه ای تنها موتور یا ردیف آسیب دیده را تعویض نمی کند؛ علت سازه ای و تنظیمات حرکتی نیز اصلاح می شوند تا ایراد دوباره تکرار نشود.
- دهانه در پایین, میانه و بالا اندازه گیری شود.
- فضای رول با تیر و تأسیسات بالای بازشو تطبیق داده شود.
- زیرسازی پیش از تولید نهایی تیغه تأیید گردد.
- شفت پیش از اتصال پرده آزادانه آزمایش شود.
- تجهیزات ایمنی با عبور واقعی خودرو یا کالا تست شوند.
- پرده گیرکرده با فرمان های مکرر تحت فشار قرار نگیرد.
قیمت, سفارش و نگهداری پروژه با خدمات آهن گارد
در مرحله سفارش, اطلاعات بازدید باید به مشخصاتی تبدیل شوند که تولید و نصب براساس یک مسیر روشن پیش بروند. قیمت کرکره برقی فولادی سنگین فقط به مساحت تیغه وابسته نیست و ضخامت ورق, فرم پروفیل, پوشش, موتور, گیربکس, شفت, ریل, قفل و تجهیزات ایمنی بر آن اثر دارند. پروژه ای با زیرسازی و برق آماده, با دهانه ای که به تقویت ستون, جابه جایی تأسیسات یا جمع آوری کرکره قبلی نیاز دارد, شرایط یکسانی نخواهد داشت. سفارش باید طرح تیغه, رنگ, جهت موتور, نوع خلاص کن و مسئولیت آماده سازی محل را مشخص کند. پس از نصب نیز پاک سازی ریل, کنترل اتصالات و سرویس تجهیزات باید متناسب با تردد و شرایط محیط برنامه ریزی شوند تا پایداری و ایمنی مجموعه حفظ شود.
عوامل مؤثر بر قیمت در شرایط واقعی پروژه
ابعاد دهانه مقدار ورق و طول ریل را مشخص می کند, اما طرح تیغه وزن و روش تولید را تغییر می دهد. مدل تک جداره تقویت شده, دوجداره, پانچ دار, عایق دار یا ضدباد از نظر متریال و مونتاژ یکسان نیستند. پوشش گالوانیزه و رنگ سفارشی نیز مراحل متفاوتی دارند. موتور, گیربکس و شفت براساس وزن پرده و چرخه کاری انتخاب می شوند و فتوسل, فلاشر, قفل و برق پشتیبان مشخصات سفارش را کامل می کنند.
شرایط اجرا نیز بر برآورد اثر دارد. ارتفاع نصب, محدودیت دسترسی, نیاز به داربست یا تجهیزات جابه جایی, زیرسازی و اصلاح مسیر برق می توانند زمان و ابزار موردنیاز را تغییر دهند. برای مقایسه پیشنهادها باید ضخامت ورق, نوع پروفیل, مشخصات موتور, شفت, ریل و خدمات نصب هم سطح باشند. پیشنهاد ناقصی که زیرسازی یا تجهیزات ایمنی را حذف کرده باشد, ممکن است در مرحله اجرا با تغییرات بیشتری روبه رو شود و هزینه نهایی پروژه را افزایش دهد.
مسیر سفارش از بازدید تا تحویل عملیاتی
فرآیند سفارش با دریافت تصاویر دهانه, ابعاد اولیه و توضیح کاربری آغاز می شود. باید مشخص شود چه وسیله ای عبور می کند, تعداد چرخه ها چقدر است و دهانه با باد, رطوبت یا گردوغبار روبه رو می شود یا خیر. سپس طرح تیغه, شفت, موتور, ریل و تجهیزات ایمنی پیشنهاد خواهند شد. در پروژه عریض یا نامنظم, بازدید فنی برای اندازه گیری نهایی و طراحی زیرسازی انجام می شود.
پس از تأیید مشخصات, تولید قطعات و آماده سازی محل به صورت هماهنگ پیش می روند. آهن گارد پیش از نصب, زیرسازی, برق و دسترسی موتور را کنترل می کند و پس از اجرا نیز حرکت پرده, فتوسل, حدود موتور, قفل و خلاص کن را آزمایش خواهد کرد. مشخصات موتور, گیربکس, ورق و پوشش هنگام تحویل ثبت می شوند تا سرویس و تأمین قطعه آینده براساس اطلاعات دقیق انجام گیرد. آموزش استفاده ایمن نیز بخشی از تحویل پروژه خواهد بود.
نگهداری دوره ای و رسیدگی به نشانه های خرابی
ریل ها باید از گردوغبار, براده, سنگ ریزه و اجسام کوچک پاک بمانند, زیرا آلودگی می تواند حرکت تیغه را سنگین کند. نقاط آسیب دیده رنگ یا پوشش نیز باید پیش از گسترش خوردگی بررسی شوند. صدای تازه, افت سرعت, توقف نامنظم یا جمع شدن مایل پرده نشانه هایی هستند که نباید نادیده گرفته شوند. ادامه استفاده در این وضعیت ممکن است فشار را به شفت, گیربکس و قلاب های تیغه منتقل کند.
در سرویس دوره ای, پیچ های ریل, صفحه پلیت, یاتاقان, زنجیر انتقال, گیربکس, شفت و حدود حرکت کنترل می شوند. فتوسل و سایر تجهیزات ایمنی نیز با مانع واقعی آزمایش خواهند شد. روان کاری فقط در نقاط مشخص و با ماده مناسب انجام می شود, زیرا ماده نامتناسب می تواند گردوغبار بیشتری جذب کند. برنامه سرویس باید براساس تردد و محیط تنظیم شود و برای یک انبار کم استفاده و خط تولید پرتردد فاصله یکسانی نداشته باشد.
- استعلام براساس طرح تیغه و فهرست کامل تجهیزات انجام شود.
- چرخه کاری و شرایط محیط در سفارش ثبت گردد.
- زیرسازی و برق پیش از برنامه نصب آماده باشند.
- مشخصات موتور و گیربکس هنگام تحویل ثبت شوند.
- ریل و قطعات انتقال نیرو به صورت دوره ای بازبینی گردند.
- نشانه های اولیه خرابی پیش از توقف کامل بررسی شوند.
طرح مناسب به عرض, ارتفاع, فشار باد و چرخه کاری بستگی دارد. تیغه دوجداره یا تقویت شده می تواند پایداری بیشتری ایجاد کند, اما وزن پرده را نیز افزایش می دهد. در دهانه عریض باید شفت, ریل و موتور همراه با تیغه محاسبه شوند. انتخاب ضخامت زیاد بدون بررسی محور و گیربکس ممکن است فشار مجموعه را افزایش دهد و نتیجه مطلوبی ایجاد نکند.
موتور ساید کنار شفت نصب می شود و برای پرده های سنگین یا پرتردد دسترسی مناسبی برای سرویس فراهم می کند. امکان استفاده از خلاص کن زنجیری نیز در زمان قطع برق اهمیت دارد. با این حال, ظرفیت موتور باید براساس وزن واقعی پرده و تعداد چرخه ها تعیین شود. محل نصب, فضای جانبی, تابلو فرمان و دسترسی تعمیر نیز پیش از سفارش بررسی می شوند.
قیمت به ابعاد, ضخامت ورق, فرم تیغه, نوع پوشش, موتور, گیربکس, شفت, ریل و تجهیزات ایمنی وابسته است. زیرسازی, ارتفاع نصب, جمع آوری سازه قبلی و محدودیت دسترسی نیز بر فرآیند اجرا اثر دارند. برای مقایسه پیشنهادها باید مشخصات فنی و خدمات نصب یکسان باشند و فقط مساحت دهانه مبنای تصمیم قرار نگیرد.
تصاویر کامل دهانه, عرض و ارتفاع اولیه, نوع وسیله عبوری, میزان تردد و شرایط محیط اطلاعات اصلی هستند. فضای بالای بازشو, محل برق, وضعیت ستون ها و احتمال فشار باد نیز باید اعلام شوند. در دهانه عریض یا نامنظم, بازدید فنی برای تعیین تیغه, شفت, موتور, ریل و زیرسازی پیش از تولید ضروری است.
حرکت مایل می تواند از خمش شفت, تراز نبودن صفحه ها, فاصله نامناسب ریل یا اتصال ناهماهنگ تیغه ها ناشی شود. تجمع آلودگی در یک ریل نیز فشار یک طرفه ایجاد می کند. عیب یابی باید شکل جمع شدن رول, تراز محور و مسیر تیغه را بررسی کند. تنظیم موتور بدون اصلاح علت مکانیکی معمولاً مشکل را به صورت پایدار برطرف نمی کند.
زمان سرویس به تعداد چرخه ها, وزن پرده و شرایط محیط بستگی دارد. خط تولید پرتردد یا محیط پرگردوغبار به بازبینی منظم تری نسبت به انبار کم استفاده نیاز دارد. ریل, شفت, گیربکس, زنجیر, قفل و تجهیزات ایمنی در سرویس کنترل می شوند. بروز صدای تازه, افت سرعت یا توقف نامنظم نیز نشانه ای است که باید پیش از موعد برنامه ریزی شده بررسی شود.
جمع بندی
انتخاب میان 12 طرح کرکره برقی فولادی سنگین باید با برسی شرایط واقعی دهانه آغاز شود؛ زیرا خط تولید, انبار, مسیر بارگیری و ورودی بادگیر نیازهای یکسانی ندارند. طرح تک جداره تقویت شده, دوجداره, پانچ دار, عایق دار یا ضدباد فقط زمانی عملکرد مناسبی ایجاد می کند که ضخامت ورق, شفت, ریل, موتور و گیربکس با یکدیگر هماهنگ باشند. در پروژه پرتردد, چرخه کاری و دسترسی سرویس اهمیت بیشتری دارند و در دهانه عریض, وزن پرده و خمش محور تصمیم اصلی را شکل می دهند. اندازه گیری چندنقطه ای, طراحی زیرسازی, بررسی فضای رول و آزمایش تجهیزات ایمنی, احتمال توقف و خرابی زودهنگام را کاهش می دهند. آهن گارد با بررسی تصاویر, ابعاد و نحوه بهره برداری, مشخصات سفارش را به نیاز واقعی پروژه متصل می کند. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, تصاویر دهانه, اندازه های اولیه, میزان تردد و محدودیت های نصب را ارائه کنید تا طرح تیغه و تجهیزات مناسب پیشنهاد شوند.
