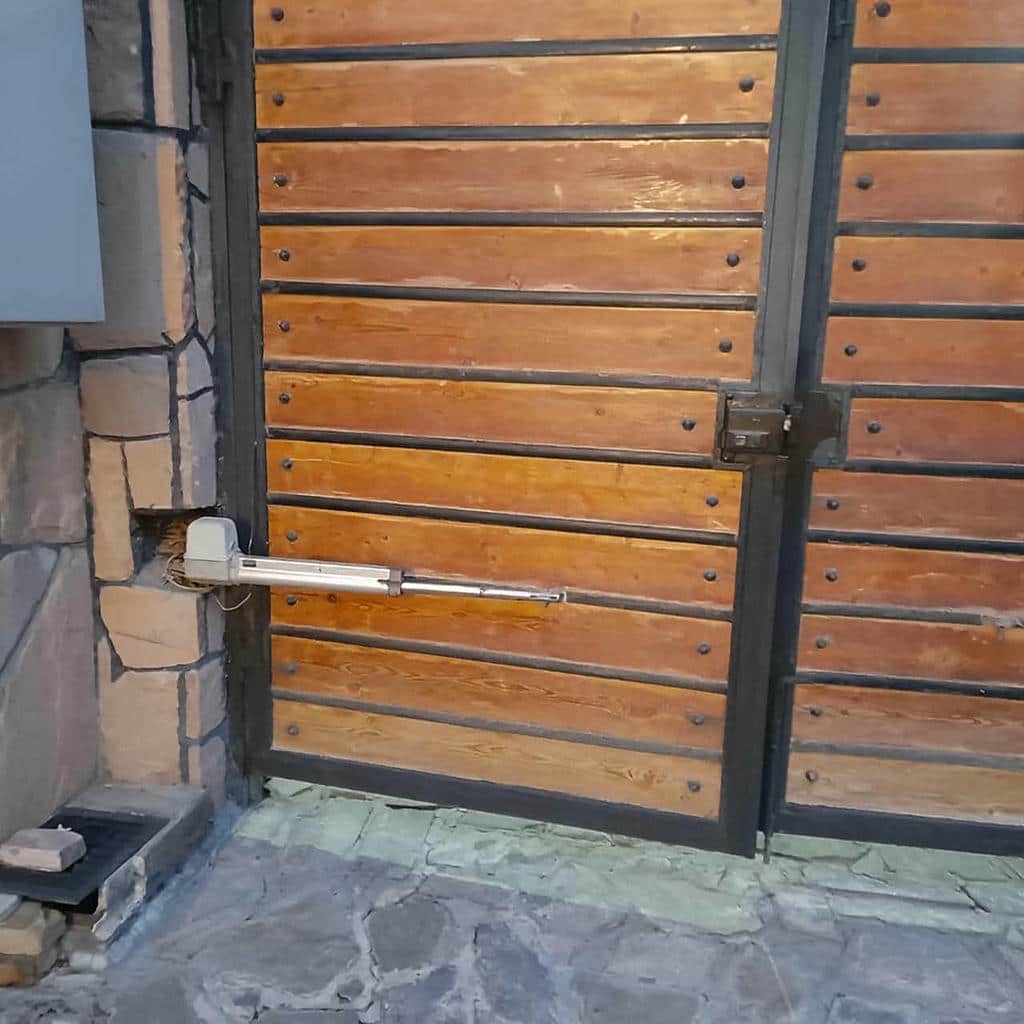

13 طرح جک درب پارکینگ لولایی شفت بلند
13 طرح جک درب پارکینگ لولایی شفت بلند برای پروژه ای بررسی می شوند که لنگه های کشیده, ستون عمیق و زاویه بازشو, کورس بازو و ظرفیت موتور را تعیین می کنند. در یک ورودی واقعی, شفت بلند فقط یک تفاوت ظاهری نیست؛ این ساختار باید فاصله میان محور لولا و پایه عقب را جبران کند و بدون برخورد با دیوار, خودرو یا اجزای درب حرکت نماید. انتخاب جک درب پارکینگ لولایی شفت بلند به برسی وزن هر لنگه, طول درب, میزان بادگیری, استحکام شاسی, تعداد تردد, جنس گیربکس, محل استوپر و نوع قفل برقی وابسته است. طرح های الکترومکانیکی سبک, نیمه سنگین, سنگین, پرتردد, کم ولتاژ, هیدرولیکی, انکودردار, بازوی تلسکوپی, قفل شونده, دارای توقف نرم, مجهز به برق پشتیبان, مناسب کنترل دسترسی و مدل مقاوم در برابر شرایط محیطی, برای محدودیت های متفاوت پروژه طراحی می شوند. انتخاب نادرست می تواند باعث پایان زودهنگام کورس, فشار جانبی روی شفت, صدای گیربکس, خم شدن پایه یا بسته نشدن کامل لنگه ها شود. قیمت نهایی نیز به مدل موتور, طول شفت, قطعات کنترلی, زیرسازی و حجم نصب بستگی دارد. آهن گارد با دریافت تصاویر و اندازه های واقعی, انتخاب و سفارش را به تصمیم اجرایی پروژه متصل می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ستون عمیق و لولای عقب نشسته | در این سناریو, شفت بلند فاصله پایه عقب تا محور لولا را پوشش می دهد و امکان دستیابی به زاویه بازشو مناسب را فراهم می کند. | عمق ستون و فاصله محور لولا تا سطح نصب پیش از سفارش اندازه گیری شوند. |
| لنگه بلند و فلزی | افزایش طول لنگه, گشتاور بیشتری به شفت, گیربکس, پایه و لولا وارد می کند و به موتور با ظرفیت متناسب نیاز دارد. | طول و وزن هر لنگه به صورت جداگانه در محاسبه توان لحاظ شوند. |
| درب ورق پوش و بادگیر | سطح بسته درب فشار باد را به بازو و قفل برقی منتقل می کند و بار لحظه ای پروژه را افزایش می دهد. | قفل برقی, استوپر و صفحه تقویتی همراه با ظرفیت جک بررسی شوند. |
| فضای محدود پشت درب | بدنه و شفت بلند به مسیر آزاد نیاز دارند و ممکن است در حالت باز با دیوار, خودرو یا حفاظ برخورد کنند. | مسیر کامل بازو در حالت باز و بسته پیش از تثبیت پایه آزمایش شود. |
| تردد متوالی پارکینگ | مدل پرتردد با گیربکس مقاوم و چرخه کاری بالاتر, حرکت های نزدیک به هم را با افت حرارتی کمتر مدیریت می کند. | فشرده ترین بازه ورود و خروج پروژه ثبت شود. |
| نیاز به توقف نرم | تابلو فرمان کم ولتاژ یا انکودردار, سرعت انتهای مسیر را کاهش می دهد و ضربه به استوپر و شاسی را کم می کند. | موتور, انکودر و کنترلر به صورت یک مجموعه سازگار انتخاب شوند. |
| اختلاف حرکت دو لنگه | تفاوت وزن, اصطکاک لولا یا تنظیم تابلو می تواند سرعت دو بازو را نامتعادل کند و ترتیب بسته شدن را بر هم بزند. | قدرت و زمان هر بازو پس از آزمایش جداگانه تنظیم شوند. |
| پروژه دارای خرابی پایه | فشار جانبی شفت, اتصال به ورق نازک یا هندسه اشتباه می تواند موجب لقی, ترک جوش و شکستگی پایه شود. | علت فشار پیش از جوش کاری مجدد و ساخت صفحه تقویتی برطرف گردد. |

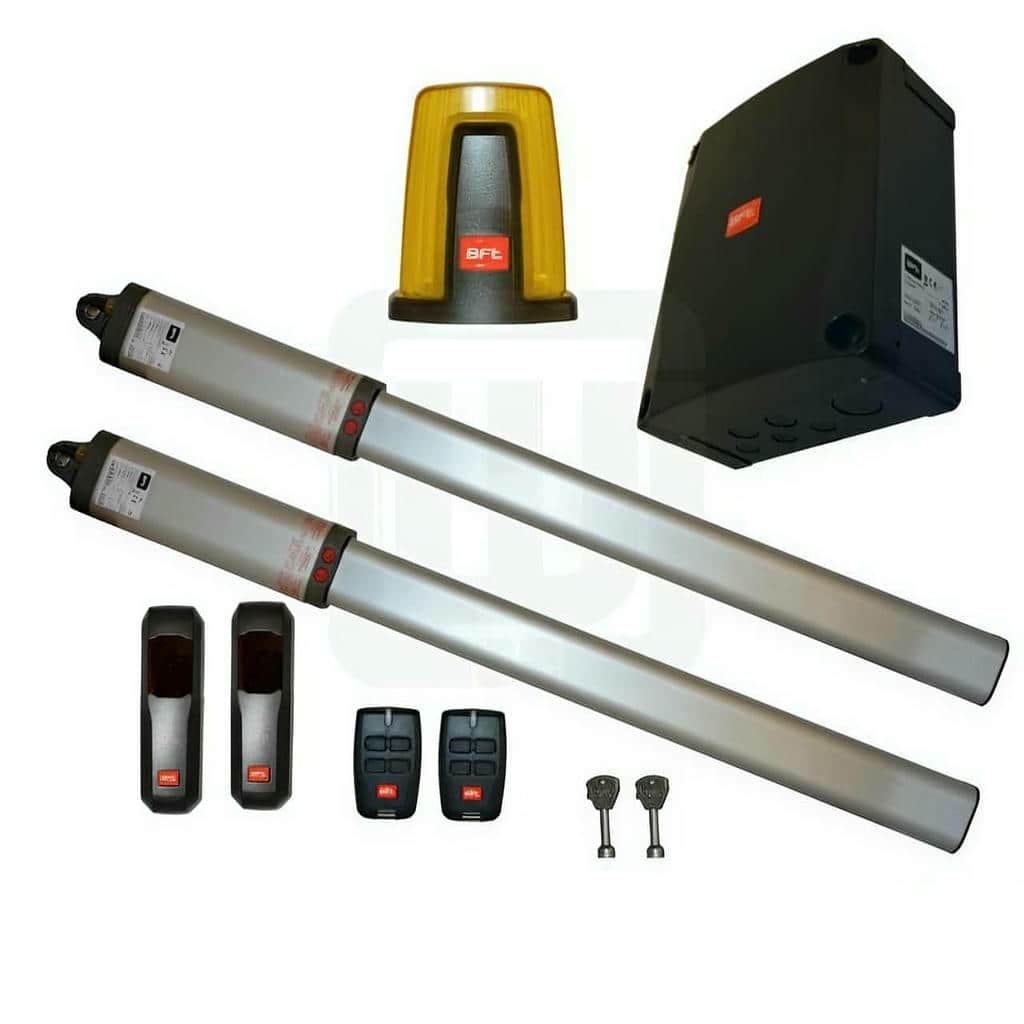

| سفارش کامل اجرا | جک شفت بلند, تابلو فرمان, فتوسل, قفل, فلاشر, کابل کشی و زیرسازی باید در یک برنامه اجرایی واحد دیده شوند. | فهرست سفارش بر اساس تصاویر, ابعاد و محدودیت واقعی محل نهایی شود. |
روایت کاربرد طرح های شفت بلند در پروژه لولایی
در آغاز پروژه, تیم اجرا با دربی روبه رو است که محور لولا داخل ستون قرار گرفته و بازوی معمولی نمی تواند بدون تغییر هندسه, زاویه لازم را ایجاد کند. شفت بلند در چنین شرایطی امکان می دهد پایه عقب در نقطه مقاوم تری نصب شود و کورس بازو تا رسیدن لنگه به موقعیت نهایی ادامه پیدا کند. بااین حال, طول بیشتر شفت به معنی ظرفیت بیشتر موتور نیست و وزن, طول لنگه و تعداد تردد همچنان باید جداگانه بررسی شوند. یک طرح نیمه سنگین برای درب متعارف پاسخ گو است, اما لنگه بادگیر یا پروژه پرتردد ممکن است مدل سنگین, هیدرولیکی یا کم ولتاژ بخواهد. مزیت اصلی بررسی پروژه محور این است که هر طرح به محدودیت ستون, مسیر خودرو و الگوی استفاده وصل می شود و انتخاب صرفاً از روی ظاهر دستگاه انجام نمی گیرد.
طرح نیمه سنگین برای ستون عمیق پروژه
در پروژه ای که لنگه ها وزن متوسط دارند اما محور لولا داخل ستون عقب نشسته است, مدل نیمه سنگین شفت بلند می تواند ترکیب مناسبی از ظرفیت و فضای نصب فراهم کند. شفت کشیده تر اجازه می دهد پایه عقب با فاصله بیشتری از لولا قرار گیرد و بازو بدون رسیدن زودهنگام به انتهای کورس, درب را باز کند. پیش از انتخاب, لنگه در حالت دستی حرکت داده می شود تا خشکی لولا, افتادگی یا تماس با کف مشخص گردد. جک نباید برای جبران ایراد مکانیکی به کار رود, زیرا این فشار در تمام چرخه ها تکرار می شود.
پایه جلو روی پروفیل اصلی شاسی نصب می شود و در صورت نازک بودن سطح, صفحه تقویتی زیر آن قرار می گیرد. پایه عقب نیز باید به ستون مقاوم یا پلیت فلزی متصل شود. تکنسین جک را ابتدا در حالت خلاص نصب می کند و مسیر شفت را از نقطه بسته تا زاویه هدف آزمایش می نماید. اگر بدنه با دیوار برخورد کند یا شفت در انتهای مسیر تحت فشار بماند, محل پایه ها تغییر می کند. پس از تأیید هندسه, اتصال ها تثبیت و تنظیمات تابلو فرمان انجام می شوند.

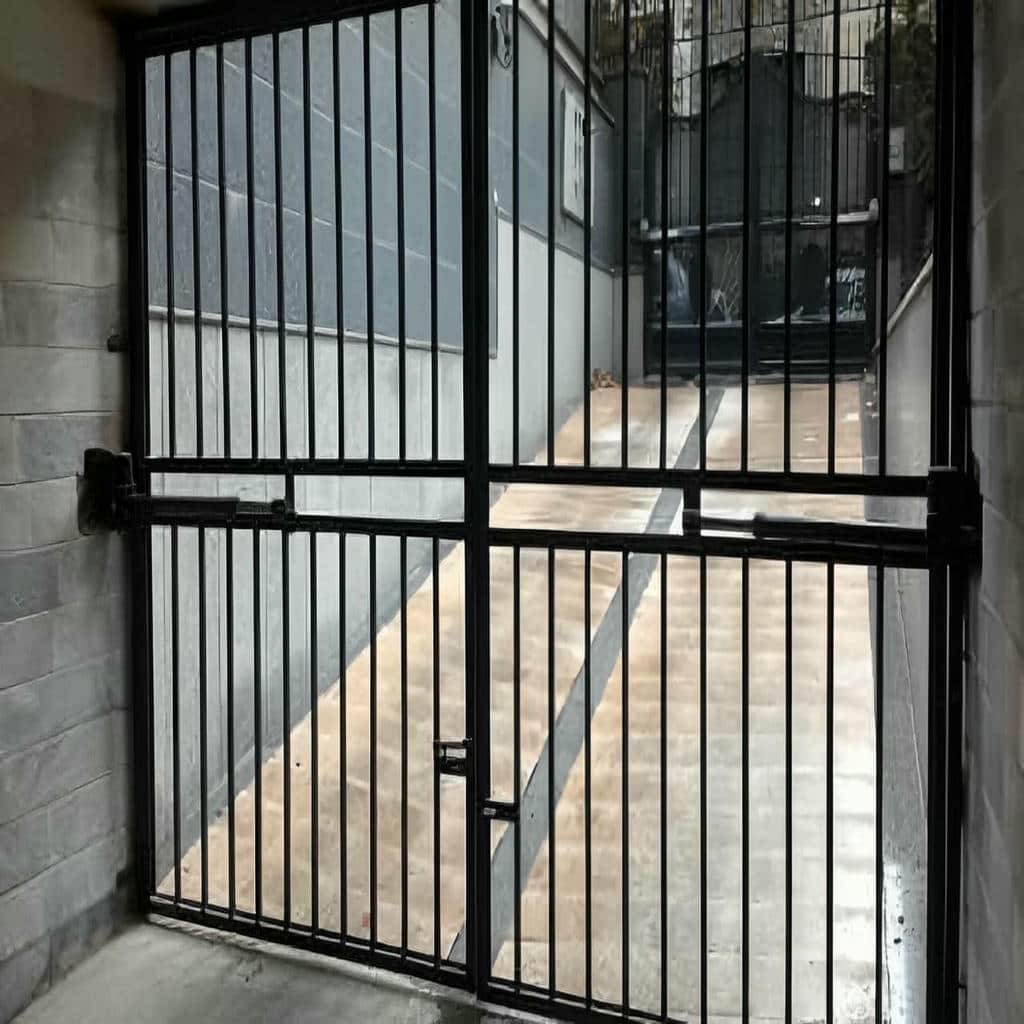

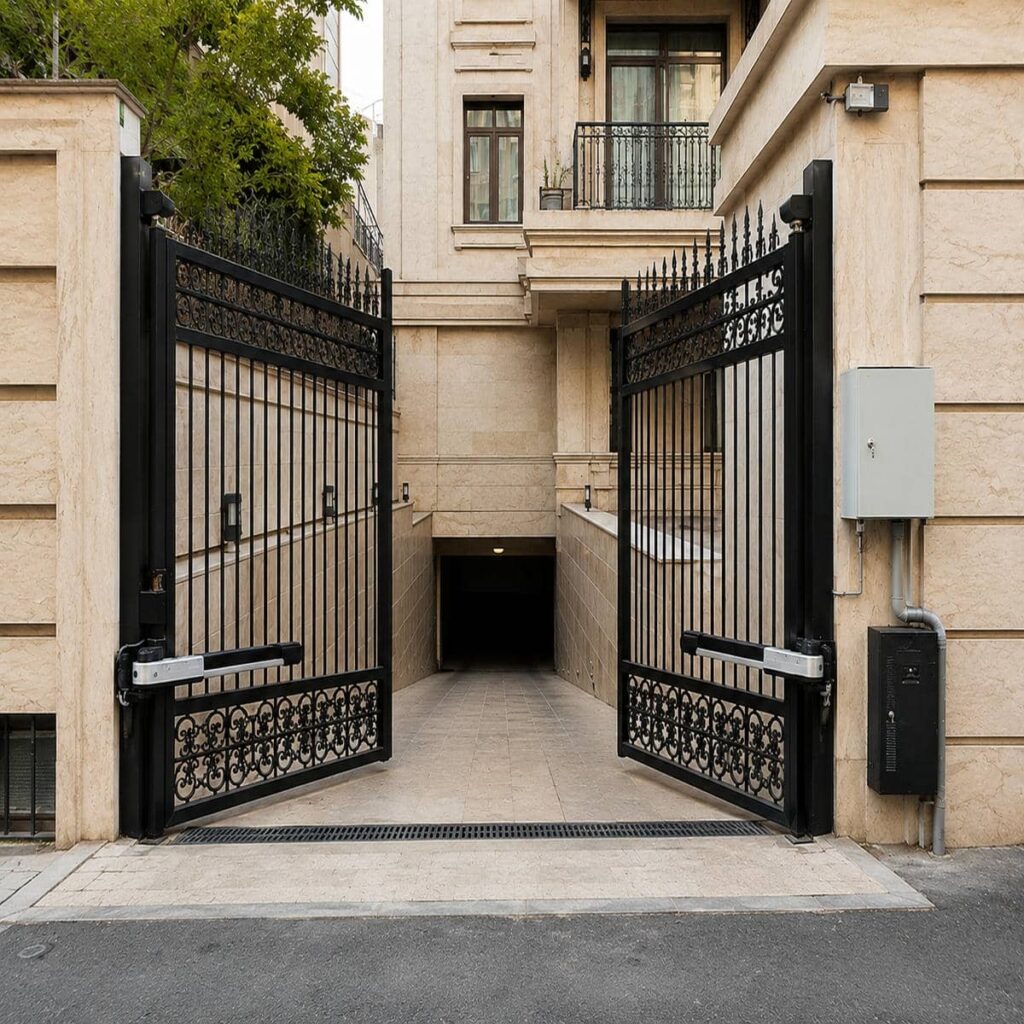

طرح سنگین برای لنگه بلند و بادگیر
در دربی که طول هر لنگه زیاد است یا سطح آن با ورق پوشانده شده, فشار وارد بر جک فقط از وزن ساکن ناشی نمی شود. باد می تواند بار لحظه ای زیادی به شفت, گیربکس و پایه ها منتقل کند و در حالت بسته نیز موتور را تحت فشار نگه دارد. مدل سنگین شفت بلند با بازوی مقاوم تر و گیربکس متناسب برای این سناریو بررسی می شود. ظرفیت موتور باید با طول لنگه و میزان پوشیدگی سطح هماهنگ باشد و انتخاب مدل بر اساس وزن تقریبی به تنهایی انجام نشود.
قفل برقی در این پروژه نقش مهمی دارد, زیرا فشار باد را از روی موتور و بازو کاهش می دهد. استوپر مکانیکی نیز باید محل نهایی بسته شدن را مشخص کند تا شفت برای نگه داشتن دائمی درب تحت بار نماند. پایه جلو با صفحه تقویتی به شاسی متصل می شود و جوش ها پس از چند چرخه آزمایشی دوباره کنترل خواهند شد. اگر لنگه در شروع حرکت تکان شدید داشته باشد, قدرت موتور, وضعیت لولا و محل اتصال بازو بررسی می شوند تا بار به صورت یکنواخت منتقل گردد.
طرح پرتردد برای ورودی با حرکت متوالی
در پارکینگی که چند خودرو در بازه کوتاهی عبور می کنند, طول شفت تنها معیار انتخاب نیست و چرخه کاری موتور اهمیت بیشتری پیدا می کند. مدل پرتردد باید بتواند حرکت های متوالی را بدون افزایش غیرعادی دما یا افت سرعت انجام دهد. گیربکس, بوش ها, خازن یا مدار هیدرولیک باید متناسب با فشار کاری پروژه باشند. ثبت میانگین تردد روزانه کافی نیست؛ تیم اجرا باید شلوغ ترین بازه را بررسی کند و تعداد حرکت های پشت سر هم را در مشخصات سفارش وارد سازد.
در زمان تحویل, چند چرخه پیوسته اجرا می شود تا رفتار موتور, صدای گیربکس و دمای بدنه کنترل شوند. تابلو فرمان نیز زمان بازشدن, تأخیر میان دو لنگه و کاهش سرعت انتهای مسیر را تنظیم می کند. اگر یک لنگه سنگین تر باشد, قدرت دو بازو نباید به صورت یکسان تنظیم شود. فتوسل و قفل برقی نیز در هر چرخه آزمایش می شوند تا تردد متوالی باعث صدور فرمان ناقص یا بسته شدن درب روی خودرو نشود.
- طول شفت با عمق ستون و زاویه بازشو هماهنگ شود.
- وزن و طول هر لنگه جداگانه در انتخاب ظرفیت اثر داده شوند.
- درب بادگیر همراه با قفل برقی و استوپر بررسی گردد.
- مدل پرتردد با چند حرکت متوالی آزمایش شود.
- پایه ها پیش از تثبیت نهایی در حالت خلاص کنترل شوند.
ساختار شفت بلند و محدودیت های فنی محل
پس از تعیین کاربرد, پروژه وارد مرحله بررسی موتور, گیربکس, ماردون, بوش, پوسته و طول کورس می شود. دو جک شفت بلند با ظاهر مشابه ممکن است از نظر جنس چرخ دنده, قطر ماردون, کیفیت مهره داخلی و ضخامت بدنه تفاوت زیادی داشته باشند. این تفاوت ها روی صدا, لقی, تحمل بار و امکان تعمیر اثر می گذارند. در سمت محل نیز فاصله محور لولا تا پایه عقب, فضای آزاد پشت درب و زاویه بازشو باید با نقشه نصب مدل تطبیق داده شوند. اگر شفت در مسیر نامناسب قرار گیرد, نیروی موتور به فشار جانبی تبدیل می شود و بوش, ماردون یا پایه را فرسوده می کند. انتخاب ساختار مناسب زمانی ممکن است که اجزای داخلی دستگاه و هندسه واقعی ستون در کنار یکدیگر بررسی شوند.

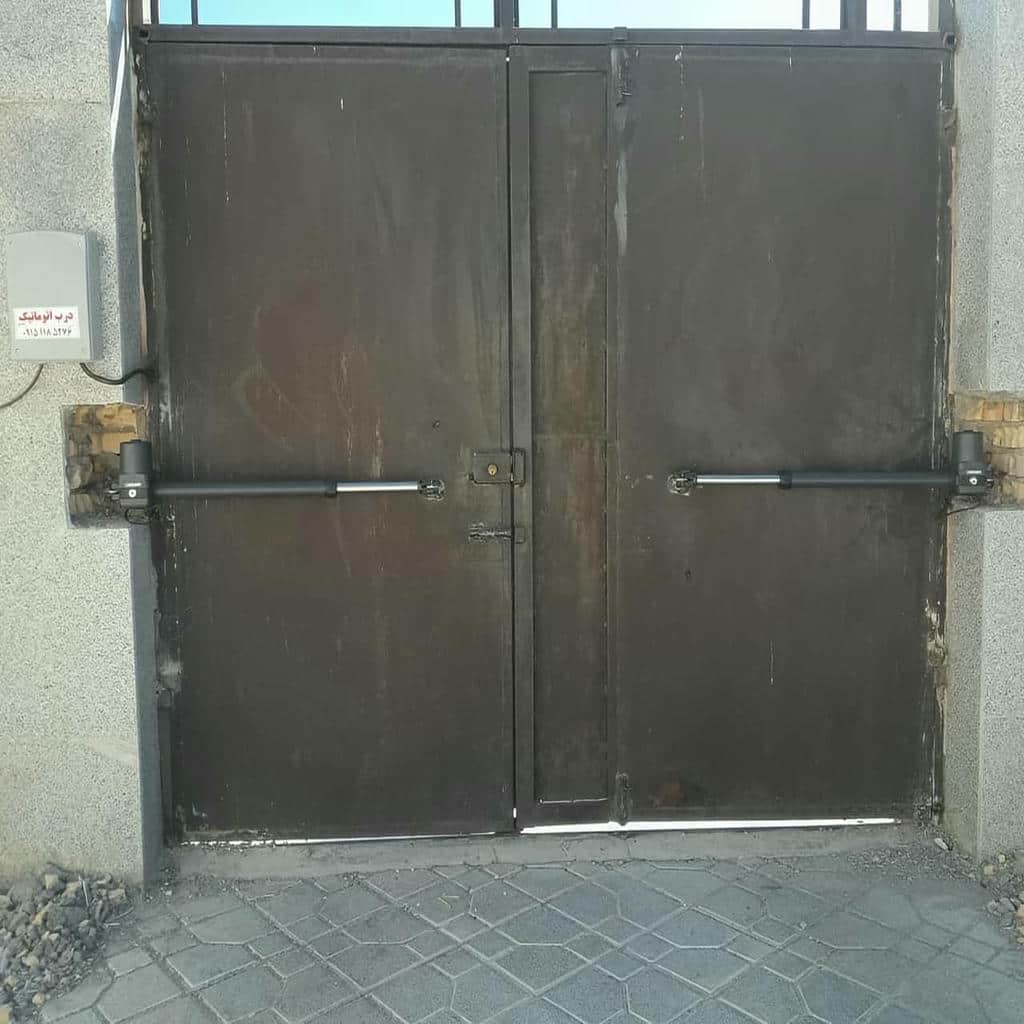

گیربکس و ماردون در بازوی شفت بلند
گیربکس دور موتور را کاهش می دهد و نیروی لازم برای چرخش ماردون را فراهم می کند. در شفت بلند, کیفیت انتقال نیرو اهمیت بیشتری دارد, زیرا لقی یا انحراف در طول بازو می تواند به صدای تقه و حرکت نامنظم تبدیل شود. جنس چرخ دنده, نوع بلبرینگ و روان کاری بر دوام مجموعه اثر دارند. اگر موتور برای وزن درب ضعیف باشد, گیربکس مدت بیشتری زیر بار می ماند و حرارت بیشتری تولید می کند. انتخاب مدل قوی تر نیز بدون تنظیم صحیح ممکن است فشار اضافی به شاسی وارد سازد.
ماردون باید در تمام کورس بدون گیر و انحراف حرکت کند. فشار جانبی ممکن است رزوه, مهره داخلی و بوش راهنما را فرسوده کند و فاصله ای در حالت بسته ایجاد نماید. هنگام نصب, هم راستایی پایه جلو و عقب کنترل می شود تا شفت در مسیر مستقیم کار کند. صدای دستگاه در حالت سرد و پس از چند چرخه مقایسه می گردد. افزایش صدا پس از گرم شدن می تواند نشانه روان کاری نامناسب, فشار مکانیکی یا فرسودگی قطعات انتقال نیرو باشد.
پوسته بلند و فضای آزاد پشت لنگه
بدنه کشیده جک شفت بلند برای ایجاد کورس بیشتر طراحی می شود, اما به فضای آزاد مناسبی پشت لنگه نیاز دارد. در حالت باز, پوسته نباید با دیوار, حفاظ, دستگیره یا خودرو برخورد کند. در حالت بسته نیز محل آن نباید مانع عبور افراد یا دسترسی به قفل شود. اندازه گیری تنها در وضعیت بسته کافی نیست؛ مسیر کامل دستگاه باید با حرکت واقعی درب بررسی گردد. چند سانتی متر خطا می تواند زاویه بازشو را محدود یا بدنه را در معرض ضربه قرار دهد.
در پروژه ای که فضای پارک خودرو نزدیک درب است, نقطه توقف خودرو باید در طراحی لحاظ شود. ممکن است شفت بلند از نظر هندسی قابل نصب باشد, اما هنگام بازشدن وارد محدوده بدنه خودرو شود. در چنین شرایطی, تغییر محل پایه, محدودکردن زاویه یا انتخاب ساختار دیگری بررسی می شود. کابل موتور نیز باید طوری مهار شود که با حرکت لنگه کشیده یا ساییده نشود. جانمایی درست, علاوه بر عملکرد, دسترسی تعمیر و سرویس آینده را نیز ساده تر می کند.

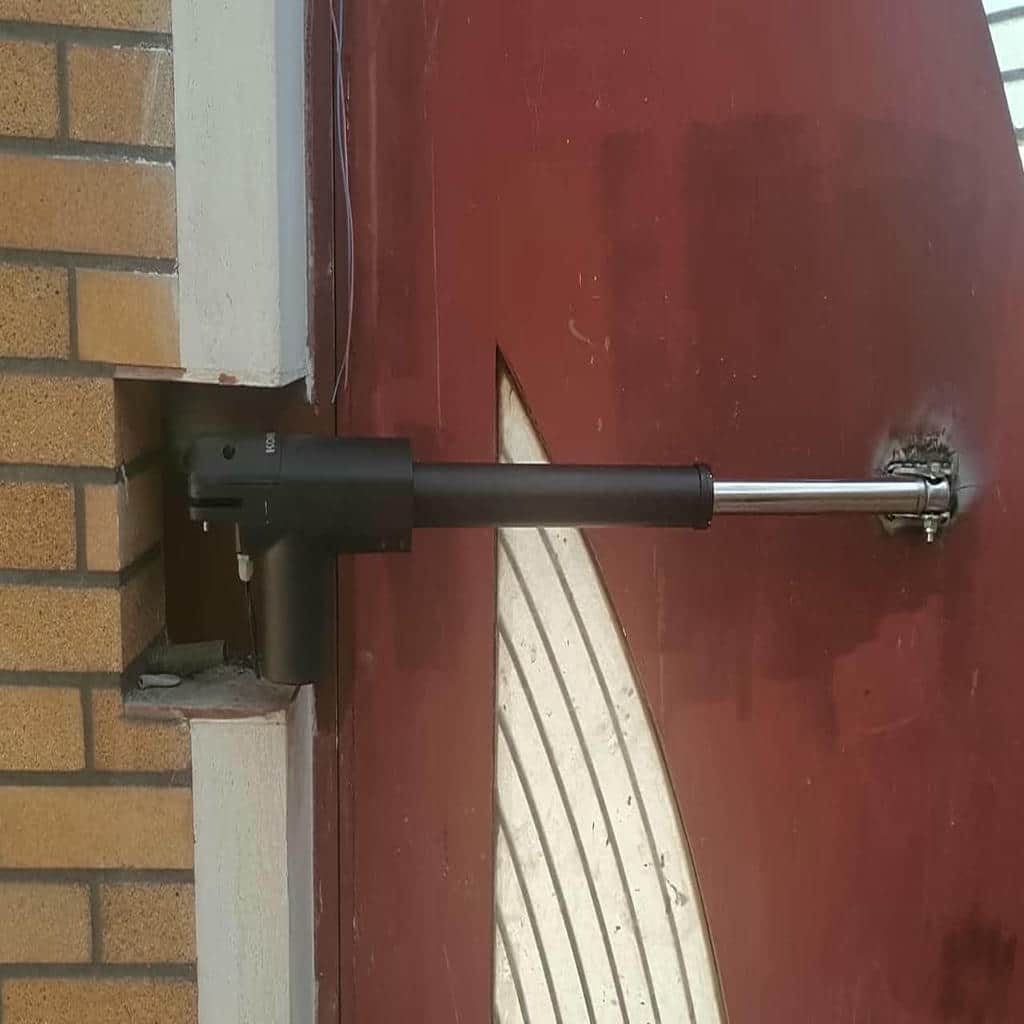

انکودر و توقف نرم در انتهای کورس
انکودر موقعیت موتور را به تابلو فرمان گزارش می دهد و امکان کنترل دقیق تر سرعت و نقطه توقف را فراهم می کند. در جک شفت بلند, کاهش سرعت نزدیک انتهای کورس می تواند ضربه به استوپر و فشار روی پایه را کم کند. این قابلیت برای درب دو لنگه نیز مفید است, زیرا ترتیب بسته شدن و فاصله زمانی میان بازوها با دقت بیشتری تنظیم می شود. انکودر باید با موتور و تابلو فرمان سازگار باشد و سیم کشی آن در برابر نویز و رطوبت محافظت شود.
توقف نرم جایگزین استوپر مکانیکی یا نصب صحیح نیست. اگر پایه ها هندسه مناسبی نداشته باشند, موتور حتی با کاهش سرعت در انتهای مسیر تحت فشار باقی می ماند. پس از نصب, نقطه شروع کاهش سرعت, نیروی نهایی و حساسیت مانع در چند چرخه واقعی تنظیم می شوند. درب باید بدون کوبش بسته شود و قفل برقی نیز کامل درگیر گردد. اگر سرعت بیش از حد کاهش یابد, فشار باد ممکن است حرکت نهایی را متوقف کند و نیاز به تنظیم دوباره نیرو ایجاد شود.
- جنس گیربکس و ماردون با وزن لنگه تطبیق داده شود.
- شفت در تمام کورس بدون فشار جانبی حرکت کند.
- فضای پشت لنگه در هر دو حالت باز و بسته بررسی گردد.
- کابل موتور از مسیر حرکت و نقاط سایش دور بماند.
- انکودر همراه با استوپر و قفل برقی تنظیم شود.
آماده سازی ستون و اجرای جک شفت بلند
مرحله نصب از مشاهده رفتار دستی درب آغاز می شود. تکنسین هر لنگه را در تمام مسیر حرکت می دهد و افتادگی, خشکی لولا, تماس با کف یا تغییر وزن را ثبت می کند. سپس طول و ارتفاع لنگه, میزان پوشیدگی, عمق ستون و زاویه موردنیاز اندازه گیری می شوند. این اطلاعات مشخص می کنند چه طول شفت و چه ظرفیت موتوری قابلیت اجرا دارد. مسیر کابل, محل تابلو فرمان, فتوسل, فلاشر و قفل نیز پیش از جوش کاری تعیین می شود. در پروژه شفت بلند, جای پایه ها حساس است؛ تغییر کوچک در فاصله پایه عقب تا لولا می تواند کورس مفید و نیروی وارد بر موتور را تغییر دهد. نصب مرحله ای و آزمایش موقت اجازه می دهد هندسه پیش از تثبیت کامل اصلاح شود.
اندازه گیری عمق ستون پیش از سفارش
عمق ستون از محور لولا تا سطحی که پایه عقب روی آن نصب می شود اندازه گیری خواهد شد. این فاصله تعیین می کند شفت بلند واقعاً لازم است یا مدل استاندارد نیز امکان اجرا دارد. عرض لنگه, زاویه بازشو و فضای پشت درب نیز هم زمان ثبت می شوند. تصاویر ستون از روبه رو و پشت لنگه به بررسی اولیه کمک می کنند, اما در پروژه پیچیده ممکن است بازدید فنی لازم باشد. اندازه گیری نادرست می تواند باعث انتخاب بازویی شود که کورس کافی ندارد یا در حالت باز با دیوار برخورد می کند.
وزن و ساختار درب نیز باید همراه با عمق ستون بررسی شوند. شفت بلند ظرفیت موتور را افزایش نمی دهد و فقط هندسه نصب را تغییر می دهد. درب ورق پوش, لنگه بلند یا تردد متوالی ممکن است به مدل سنگین تری نیاز داشته باشد. جهت بازشو, شیب کف و محل توقف خودرو نیز بر زاویه نهایی اثر دارند. ثبت کامل این اطلاعات پیش از سفارش, احتمال تغییر پایه یا تعویض مدل در روز اجرا را کاهش می دهد.
زیرسازی پایه عقب و جلو
پایه عقب باید روی ستون مقاوم یا پلیت فلزی نصب شود تا نیروی کشش و فشار بازو را تحمل کند. اگر ستون بنایی ضعیف باشد, استفاده از اتصال سطحی می تواند به ترک, لقی یا جابه جایی پایه منجر شود. پایه جلو نیز روی پروفیل اصلی شاسی قرار می گیرد و در صورت نیاز با صفحه تقویتی پشتیبانی می شود. اتصال به ورق تزئینی, نیروی شفت را روی سطح نازک متمرکز می کند و پس از مدتی زاویه بازو را تغییر می دهد.
پس از نصب موقت, جک در حالت خلاص قرار می گیرد و لنگه از نقطه بسته تا زاویه هدف حرکت داده می شود. تکنسین بررسی می کند که شفت به انتهای کورس نرسد, پوسته با مانع برخورد نکند و پایه ها در یک راستا باقی بمانند. پس از تأیید, جوش یا پیچ نهایی اجرا می شود. استوپر مکانیکی نیز باید بار انتهای مسیر را تحمل کند تا موتور و ماردون برای نگه داشتن دائمی درب تحت فشار نباشند.

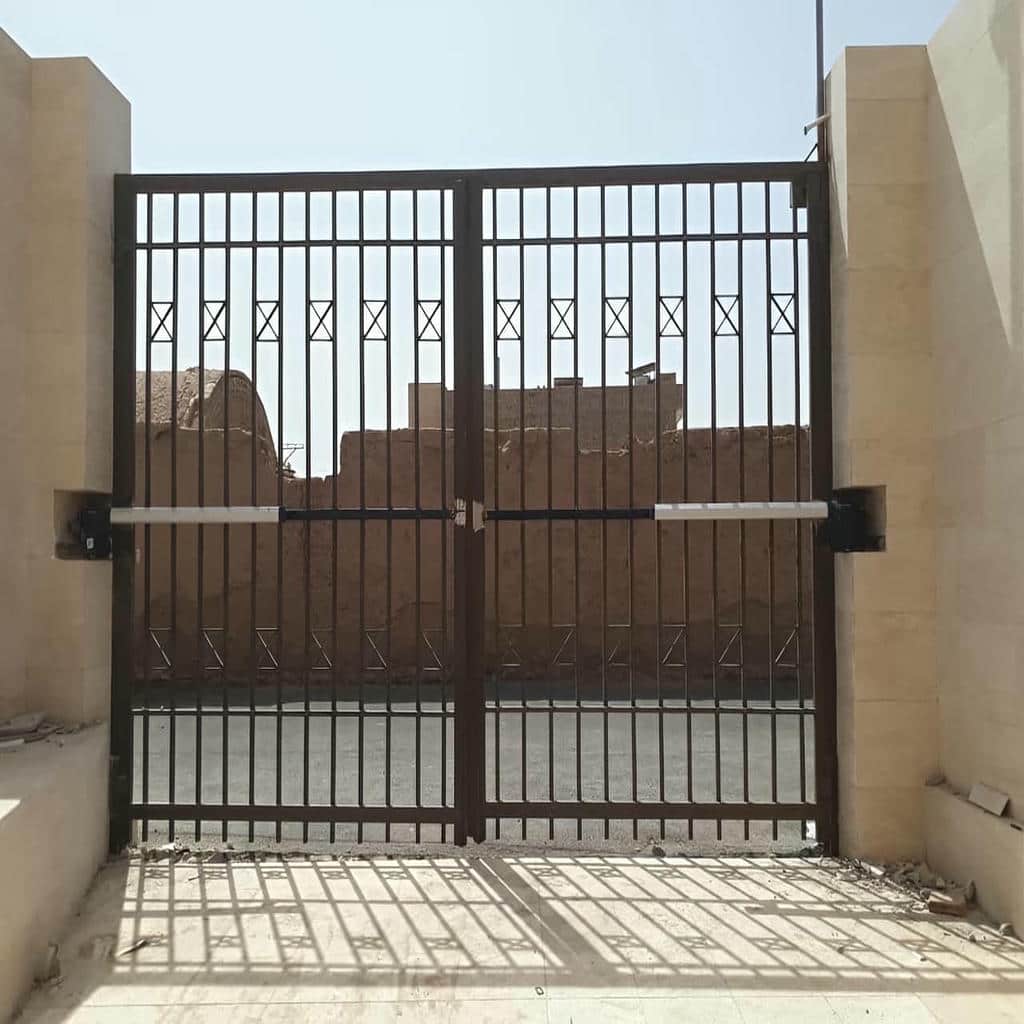

عیب یابی بازشدن ناقص و صدای بازو
بازشدن ناقص ممکن است از کورس نامناسب, محل اشتباه پایه, گیر مکانیکی یا تنظیم محدود زمان حرکت ناشی شود. عیب یابی با خلاص کردن جک و بررسی حرکت دستی آغاز می شود. اگر درب بدون موتور کامل باز شود, هندسه بازو, پایان کورس و تنظیم تابلو فرمان بررسی خواهند شد. اگر لنگه در حالت دستی نیز سنگین باشد, لولا, شاسی و تماس با کف باید پیش از تنظیم موتور اصلاح شوند. افزایش زمان حرکت بدون رفع علت می تواند موتور را زیر فشار نگه دارد.
صدای تقه یا ساییدگی ممکن است از لقی پایه, بوش, مهره ماردون یا فشار جانبی شفت ایجاد شود. پیچ ها و جوش ها کنترل می شوند و راستای دو پایه دوباره اندازه گیری خواهد شد. در صورت فرسودگی قطعه, تعویض باید همراه با اصلاح هندسه انجام شود. تعمیر ماردون یا گیربکس بدون رفع پایه نامناسب, همان خرابی را تکرار می کند. پس از اصلاح, چند چرخه کامل برای بررسی صدا, دما و توقف نهایی اجرا می شوند.
- عمق ستون از محور لولا تا محل پایه دقیق اندازه گیری شود.
- شفت بلند با ظرفیت موتور اشتباه گرفته نشود.
- پایه عقب روی ستون یا پلیت مقاوم نصب گردد.
- کورس بازو پیش از اتصال نهایی آزمایش شود.
- بازشدن ناقص پس از جداسازی ایراد مکانیکی و تنظیمی تعمیر گردد.

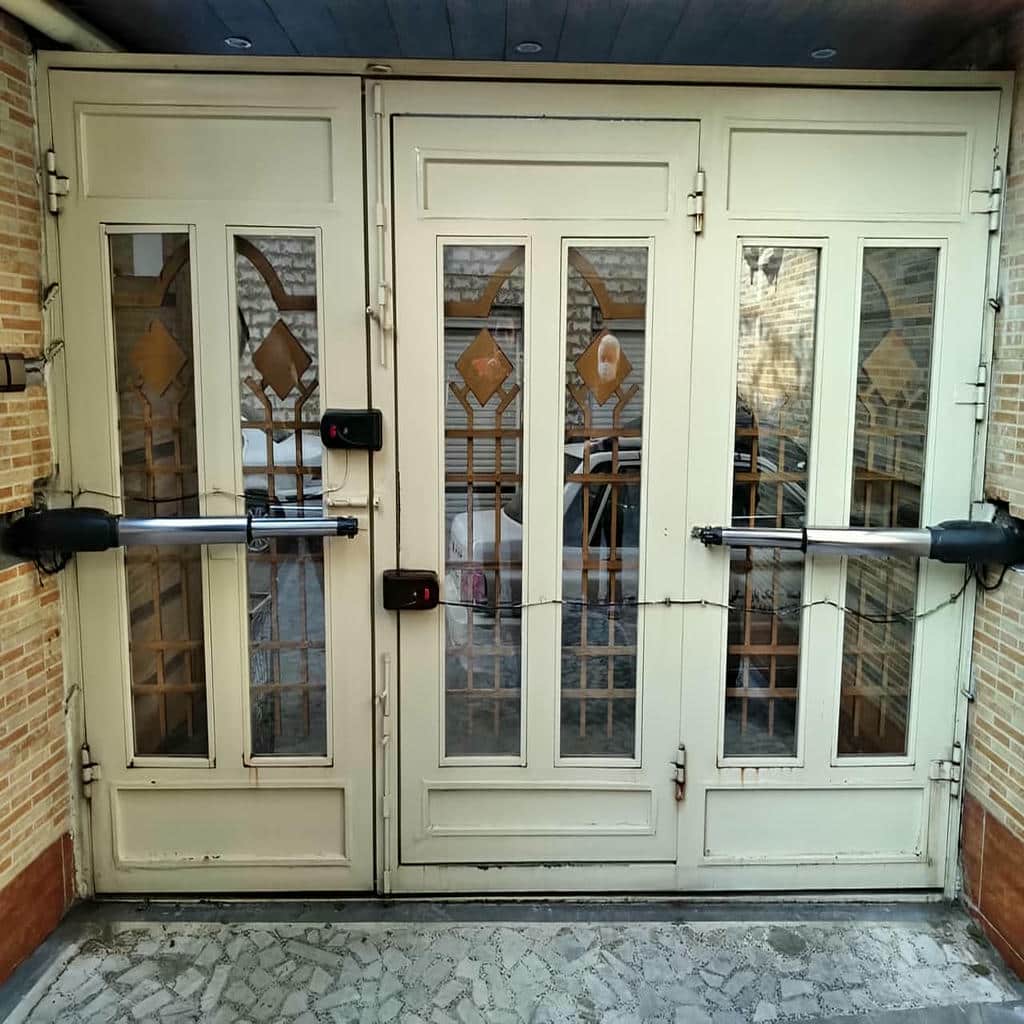

قیمت سفارش و خدمات پروژه آهن گارد
در مرحله نهایی, قیمت جک درب پارکینگ لولایی شفت بلند بر اساس ظرفیت موتور, طول کورس, جنس گیربکس و شرایط نصب مشخص می شود. مدل سبک, نیمه سنگین, سنگین, هیدرولیکی, کم ولتاژ یا انکودردار از نظر قطعات و چرخه کاری تفاوت دارند. تابلو فرمان, فتوسل, قفل برقی, برق پشتیبان, کابل کشی و زیرسازی نیز محدوده سفارش را تغییر می دهند. در یک پروژه ممکن است نصب پایه روی ستون آماده کافی باشد, اما پروژه دیگر به ساخت پلیت, اصلاح لولا یا جابه جایی استوپر نیاز داشته باشد. آهن گارد با بررسی و مقایسه اطلاعات محل, پیشنهاد را بر پایه نیاز واقعی تنظیم می کند تا انتخاب شفت بلند به حل محدودیت ستون و اجرای قابل نگهداری منجر شود.
عوامل مؤثر بر قیمت پروژه شفت بلند
توان موتور, جنس چرخ دنده, قطر ماردون و طول شفت از عوامل اصلی هستند. مدل سنگین یا پرتردد به اجزای مقاوم تر نیاز دارد, درحالی که برای درب سبک استفاده از ظرفیت صنعتی ضرورت ندارد. قابلیت توقف نرم, انکودر, قفل داخلی و باتری پشتیبان نیز سطح تجهیزات را تغییر می دهند. انتخاب مدل ضعیف ممکن است هزینه تعمیر آینده را افزایش دهد و انتخاب دستگاه بسیار بزرگ نیز بدون نیاز واقعی, هزینه اضافی به پروژه تحمیل می کند.
شرایط محل نصب عامل بعدی است. ستون مقاوم, لنگه تراز و کابل کشی آماده اجرای ساده تری دارند, اما ساخت پلیت, تقویت شاسی, اصلاح لولا یا جابه جایی قفل حجم کار را افزایش می دهند. پیشنهاد حرفه ای باید موتور, تابلو فرمان, تجهیزات ایمنی, زیرسازی و خدمات نصب را به صورت روشن مشخص کند. مقایسه تنها بر اساس نام جک ممکن است تفاوت اقلام ضروری و حجم واقعی اجرا را پنهان سازد.
مراحل سفارش با اطلاعات پروژه
ثبت سفارش با ارسال عرض, ارتفاع, جنس و وزن تقریبی هر لنگه آغاز می شود. تصاویر ستون, محور لولا, شاسی و فضای پشت درب نیز برای تعیین طول شفت لازم هستند. تعداد تردد, جهت بازشو, میزان بادگیری و نیاز به قفل یا باتری باید اعلام شوند. اگر خودرو نزدیک مسیر بازو توقف می کند, فاصله موجود نیز در تصمیم نصب اثر دارد. این داده ها امکان مقایسه گزینه های قابل اجرا را فراهم می کنند.
پس از بررسی اطلاعات, آهن گارد مدل جک, طول شفت, تابلو فرمان, قفل, فتوسل و الزامات زیرسازی را در پیشنهاد پروژه مشخص می کند. پس از تأیید, اندازه ها در محل دوباره کنترل و پایه ها به صورت موقت نصب می شوند. تحویل پروژه پس از آزمایش کورس, توقف نرم, عملکرد قفل, فتوسل و خلاص کن دستی انجام می گیرد. مشخصات قطعات و تنظیمات نیز ثبت می شوند تا سرویس و تعمیر آینده با اطلاعات دقیق تری انجام شود.
نگهداری شفت و پشتیبانی پس از نصب
جک شفت بلند برای حفظ حرکت منظم به بازدید دوره ای نیاز دارد. پیچ های پایه, جوش صفحه تقویتی, لولاها, کابل موتور, ماردون و گیربکس باید کنترل شوند. ایجاد صدای تازه, کندی حرکت یا کاهش زاویه بازشو می تواند نشانه تغییر هندسه یا فرسودگی قطعه باشد. تمیز نگه داشتن مسیر شفت و جلوگیری از تجمع آلودگی اطراف پوسته, احتمال سایش و اختلال حرکت را کاهش می دهد.
در سرویس, حرکت دستی درب, خازن, انکودر, فتوسل و قفل نیز بررسی می شوند. خدمات پس از فروش ممکن است شامل تنظیم مجدد, تعمیر موتور, تعویض بوش, اصلاح پایه یا سرویس گیربکس باشد. رسیدگی زودهنگام به لقی یا صدای غیرعادی از آسیب گسترده تر جلوگیری می کند. برنامه نگهداری باید با وزن درب, تعداد تردد و شرایط محیط هماهنگ شود و تنها به زمان سپری شده از نصب وابسته نباشد.
- قیمت بر اساس موتور, شفت, تجهیزات و زیرسازی کامل بررسی شود.
- ابعاد و تصاویر واقعی پیش از سفارش ارائه گردند.
- اقلام ایمنی و قفل از پیشنهاد پروژه حذف نشوند.
- مشخصات جک و تنظیمات تابلو برای پشتیبانی ثبت شوند.
- بازدید دوره ای پایه, شفت و گیربکس برنامه ریزی گردد.
این جک بیشتر برای ستونی مناسب است که محور لولا داخل آن عقب نشسته باشد یا فاصله پایه عقب تا لولا به کورس بیشتری نیاز داشته باشد. بااین حال, عمق ستون به تنهایی کافی نیست و وزن, طول لنگه, زاویه بازشو و فضای پشت درب نیز باید بررسی شوند. اندازه گیری دقیق مشخص می کند مدل شفت بلند راهکار مناسب است یا بازوی استاندارد و مفصلی اجرای بهتری دارند.
خیر, شفت بلند بیشتر به هندسه نصب و طول کورس مربوط است و به تنهایی ظرفیت موتور را افزایش نمی دهد. توان جک به موتور, گیربکس, ماردون و چرخه کاری وابسته است. ممکن است یک درب سبک به شفت بلند نیاز داشته باشد, اما موتور نیمه سنگین برای آن کافی باشد. در مقابل, لنگه سنگین علاوه بر شفت بلند, به موتور و گیربکس مقاوم تری نیاز دارد.
قیمت خرید به ظرفیت موتور, طول شفت, جنس گیربکس, نوع تابلو فرمان, انکودر, فتوسل, قفل برقی و برق پشتیبان وابسته است. شرایط اجرا نیز اثر دارد؛ ساخت پلیت, تقویت شاسی, اصلاح لولا و کابل کشی می توانند حجم پروژه را تغییر دهند. مقایسه صحیح باید بر اساس مجموعه کامل قطعات و خدمات انجام شود و فقط طول ظاهری بازو معیار تصمیم نباشد.
عرض, ارتفاع, جنس و وزن تقریبی هر لنگه, عمق ستون, جهت بازشو و تصاویر محور لولا لازم هستند. فضای پشت درب, محل توقف خودرو و میزان بادگیری نیز باید اعلام شوند. تعداد تردد و نیاز به قفل, توقف نرم یا باتری پشتیبان در انتخاب مدل اثر دارند. اطلاعات کامل احتمال سفارش بازویی با کورس ناکافی یا ظرفیت نامتناسب را کاهش می دهد.
علت می تواند کورس ناکافی, محل نامناسب پایه ها, محدودیت زمان حرکت, برخورد بدنه یا گیر مکانیکی درب باشد. ابتدا جک خلاص می شود و حرکت دستی لنگه بررسی خواهد شد. سپس هندسه پایه, طول کورس و تنظیم تابلو فرمان کنترل می شوند. افزایش زمان حرکت بدون اصلاح پایه یا لولا ممکن است موتور را تحت فشار قرار دهد و مشکل را به صورت پایدار حل نکند.
صدای تقه ممکن است از لقی پایه, بوش, مهره ماردون, گیربکس یا فشار جانبی شفت ناشی شود. پیچ ها, جوش ها و راستای دو پایه باید بررسی شوند. اگر قطعه فرسوده باشد, تعویض آن همراه با اصلاح هندسه ضروری است. ادامه استفاده با لقی زیاد می تواند به شکستگی پایه, سایش ماردون و بسته نشدن دقیق درب منجر شود.
جمع بندی
13 طرح جک درب پارکینگ لولایی شفت بلند زمانی نتیجه مطمئنی ایجاد می کنند که طول کورس, ظرفیت موتور و هندسه پایه با شرایط واقعی پروژه هماهنگ باشند. عمق ستون, وزن و طول لنگه, میزان بادگیری, تعداد تردد و فضای پشت درب تعیین می کنند که مدل نیمه سنگین, سنگین, پرتردد, کم ولتاژ یا انکودردار مناسب تر است. شفت بلند فقط محدودیت فاصله لولا تا پایه را مدیریت می کند و جای انتخاب موتور متناسب, گیربکس مقاوم, استوپر و قفل برقی را نمی گیرد. نصب بدون اندازه گیری ممکن است به بازشدن ناقص, فشار جانبی, صدای ماردون یا شکستگی پایه منجر شود. آهن گارد با بررسی تصاویر, ابعاد و سناریوی استفاده, امکان بررسی و مقایسه گزینه ها و ثبت سفارش دقیق تر را فراهم می کند. برای دریافت مشاوره, سفارش یا استعلام قیمت روز, مشخصات درب و ستون را ارسال کنید تا مدل جک, تجهیزات ایمنی و برنامه اجرا با نیاز واقعی پروژه در هماهگی باشند.
