14 مدل حفاظ پنجره ثابت پیچ و رولپلاک
14 مدل حفاظ پنجره ثابت پیچ و رولپلاک برای پروژه ای کاربرد دارند که قاب فولادی, جنس دیوار و نقاط مهار باید بدون آسیب به پنجره یا نمای ساختمان به یک اتصال پایدار برسند. در یک اجرای واقعی, سفارش با انتخاب طرح از روی تصویر آغاز نمی شود؛ ابتدا ابعاد بازشو, عمق محل نصب, فاصله قاب تا شیشه و ظرفیت زیرسازی برسی می شود تا پیچ و رولپلاک در سطحی مقاوم قرار گیرند. حفاظ پنجره ثابت پیچ و رولپلاک می تواند به شکل عمودی, افقی, شبکه ای, لوزی, قاب دوبل, طرح ساده مدرن, فرفورژه, کم تراکم, متراکم, ترکیبی, قوس دار, نامتقارن, دارای صفحه اتصال یا مدل چندتکه ساخته شود. تفاوت این مدل ها در وزن, تعداد پایه ها, میزان نورگیری, فرم ظاهری, نوع پروفیل و روش توزیع نیرو میان نقاط اتصال دیده می شود. انتخاب اشتباه ممکن است پیچ ها را نزدیک لبه سنگ قرار دهد, بار حفاظ را به قاب پنجره منتقل کند یا پس از نصب باعث لق شدن پایه ها شود. کیفیت جوشکاری, پوشش رنگ, اندازه صفحه اتصال و دسترسی ابزار نیز بر دوام پروژه اثر دارند. قیمت نهایی به ابعاد, مدل, متریال, تعداد مهارها و محدودیت نصب وابسته است. آهن گارد با تبدیل اطلاعات محل به نقشه ساخت, حفاظ پنجره ثابت پیچ و رولپلاک را متناسب با دیوار, نما و نیاز اجرایی پروژه آماده می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| پنجره باریک کنار مسیر عبور | در این سناریو, مدل عمودی با قاب فولادی کم عرض و پایه های جانبی, دهانه را بدون بیرون زدگی زیاد محافظت می کند. | فاصله خطوط و محل پیچ ها را طوری تعیین کنید که دستگیره پنجره و مسیر رفت وآمد مسدود نشوند. |
| دهانه عریض با دیوار مقاوم | مدل شبکه ای با کلاف میانی, طول آزاد پروفیل ها را کاهش می دهد و نیرو را میان چند صفحه اتصال توزیع می کند. | تعداد نقاط مهار را بر اساس وزن قاب و جنس دیوار مشخص کنید, نه فقط عرض ظاهری پنجره. |
| نمای مدرن با خطوط افقی | مدل افقی با پروفیل های تراز و پوشش هماهنگ, امتداد نما را حفظ می کند و با نصب پیچ و رولپلاک ثابت می ماند. | تراز خطوط را با قاب پنجره کنترل کنید و بندهای احتمالی نما را تنها مبنای نصب قرار ندهید. |
| پنجره بزرگ طبقه پایین | مدل قاب دوبل با صفحه اتصال تقویت شده, وزن بیشتر سازه را در نقاط مهار پخش می کند و لرزش بخش مرکزی را کاهش می دهد. | پیش از افزایش وزن, ظرفیت دیوار و فاصله ایمن سوراخ کاری از لبه نما را بررسی کنید. |

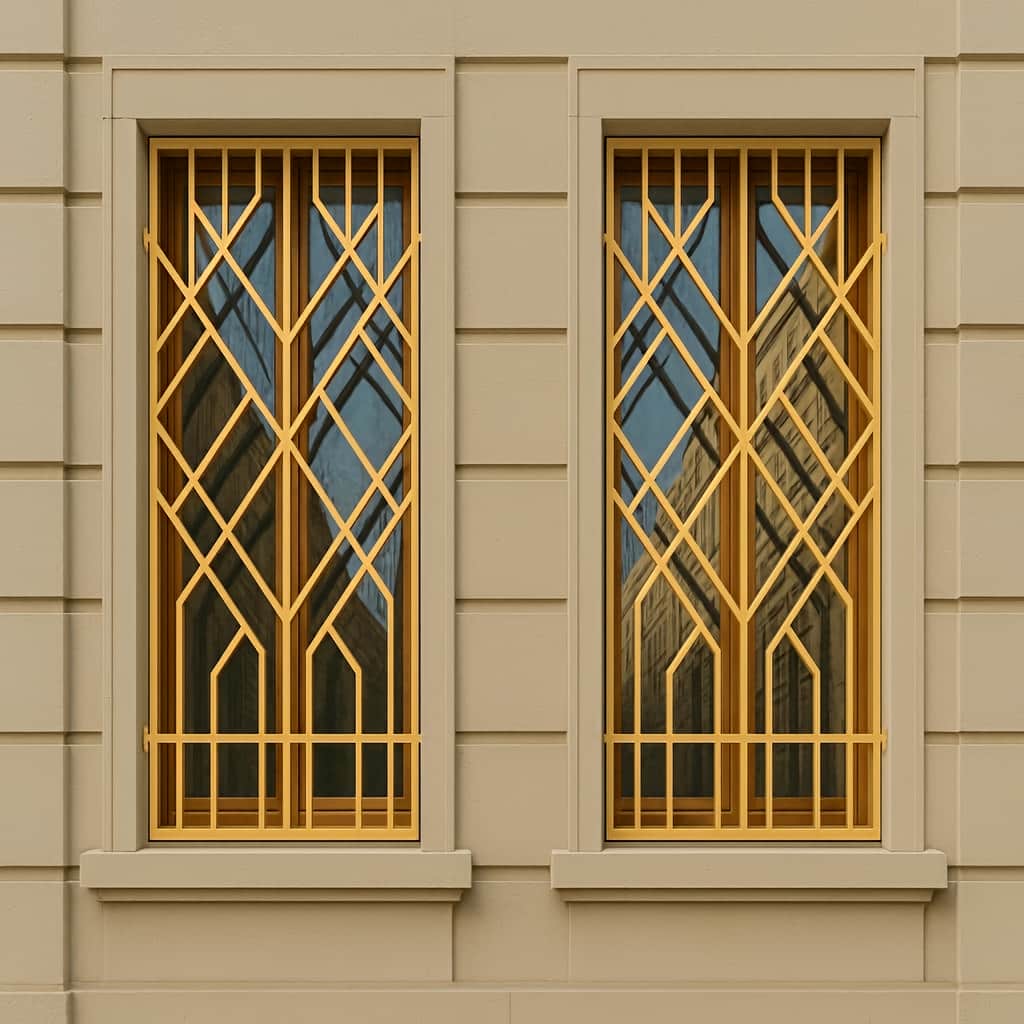

| نمای دارای فرم مورب | مدل لوزی با تقاطع های جوش شده, ظاهر هندسی ایجاد می کند و با کلاف پیرامونی به پایه های پیچ شونده متصل می شود. | زاویه لوزی ها را با نسبت دهانه هماهنگ کنید تا قطعات کناری ناقص یا بسیار باریک نشوند. |
| دیوار با پوشش سنگی | مدل دارای صفحه پایه گسترده, محل پیچ و رولپلاک را از لبه سنگ دور می کند و فشار موضعی اتصال را کاهش می دهد. | اتصال باید به زیرسازی پشت سنگ برسد و نباید فقط ضخامت پوشش ظاهری را درگیر کند. |
| نیاز به نورگیری بیشتر | مدل کم تراکم با خطوط محدود و مقطع متناسب, سطح دید را باز نگه می دارد و همچنان از قاب مهارشده استفاده می کند. | کاهش تراکم را با سطح دسترسی بیرونی و فاصله آزاد میان پروفیل ها تطبیق دهید. |
| مسیر حمل محدود | مدل چندتکه با اتصالات از پیش طراحی شده, در بخش های کوچک تر حمل می شود و پس از قرارگیری به قاب ثابت تبدیل می گردد. | محل اتصال قطعات باید روی اعضای تقویتی قرار گیرد و پس از مونتاژ لقی ایجاد نکند. |
| محیط مرطوب یا قابل شست وشو | مدل ساده با جوش های قابل دسترس, پوشش ضدخوردگی و پیچ های محافظت شده, نگهداری دوره ای را آسان تر می کند. | پس از نصب, محل سوراخ کاری, پیچ ها و خراش های احتمالی پوشش را دوباره محافظت کنید. |
روایت کاربرد مدل های ثابت در شرایط متفاوت پروژه
مدل ثابت زمانی در پروژه معنا پیدا می کند که دسترسی دوره ای از مسیر حفاظ ضروری نباشد و هدف اصلی, ایجاد یک مانع پایدار با کمترین قطعه متحرک باشد. پنجره ای باریک کنار مسیر رفت وآمد به قاب کم عمق و خطوط عمودی نیاز دارد, اما دهانه عریض معمولاً بدون کلاف میانی یا شبکه تقویتی نتیجه مناسبی نمی دهد. در نمای مدرن, جهت خطوط باید با فرم ساختمان هماهنگ باشد و در پنجره طبقه پایین, تراکم و تعداد نقاط اتصال اهمیت بیشتری پیدا می کنند. مزیت حفاظ ثابت, ساختار ساده, نگهداری محدود و امکان مهار مستقیم قاب به زیرسازی است. با این حال, این مزیت تنها وقتی حفظ می شود که مدل از روی ابعاد, جنس دیوار, موقعیت پنجره و میزان دسترسی انتخاب گردد. استفاده از یک الگوی یکسان برای همه دهانه ها می تواند به وزن اضافی, نورگیری نامناسب یا اتصال ضعیف منجر شود.

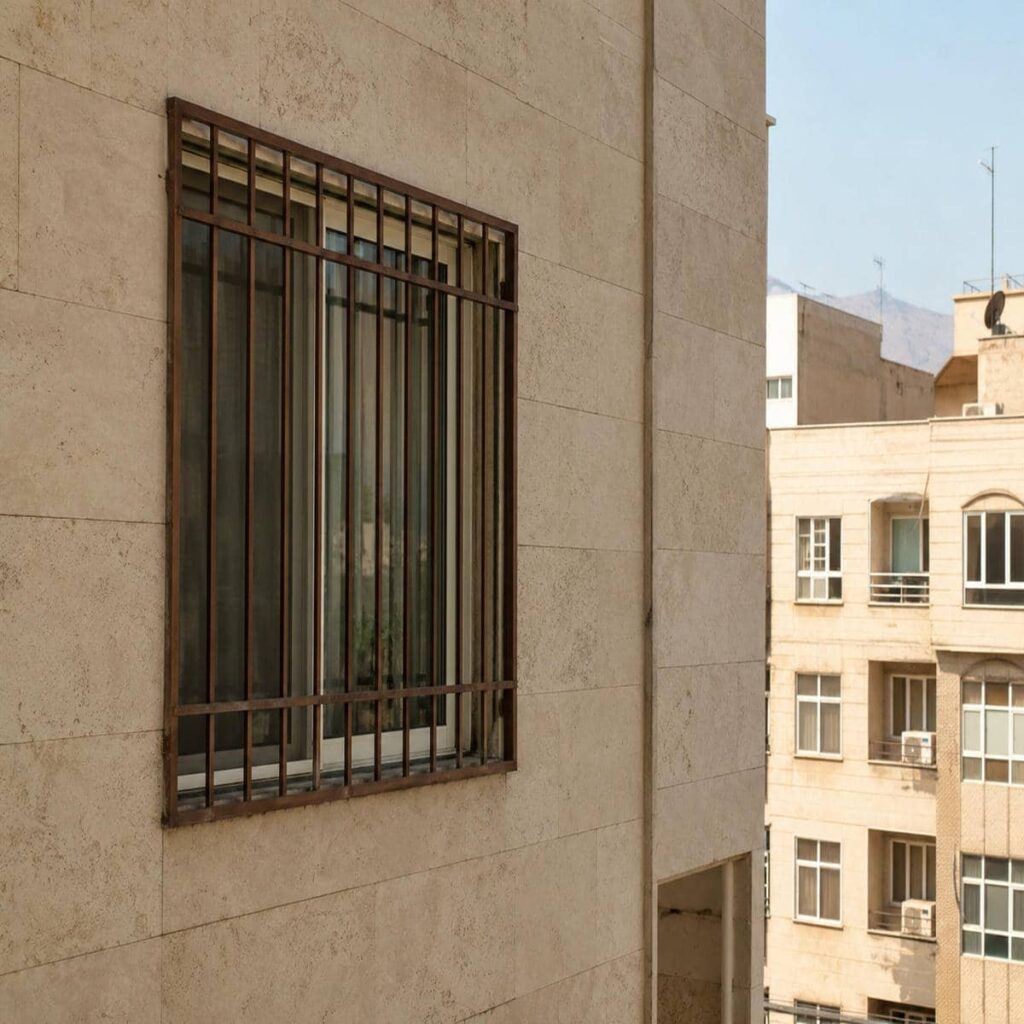

مدل عمودی برای پروژه پنجره باریک
در پروژه ای که عرض پنجره محدود است, خطوط عمودی به تقسیم بندی ساده تری می رسند و ارتفاع بازشو را منظم تر نشان می دهند. این مدل می تواند با قاب فولادی پیرامونی و چند پایه جانبی ساخته شود تا اتصال ها از مسیر دستگیره و لنگه دور بمانند. تعداد خطوط باید از روی عرض واقعی دهانه تقسیم شود؛ زیرا باقی ماندن فاصله نامساوی در دو طرف, مرکز حفاظ را جابه جا نشان می دهد. در محل پرتردد, عمق قاب نیز باید محدود باشد تا لباس, وسایل یا افراد با لبه سازه برخورد نکنند.
نقاط پیچ و رولپلاک در این مدل معمولاً روی اضلاع جانبی یا چهار گوشه قرار می گیرند, اما موقعیت نهایی به جنس دیوار وابسته است. اگر یک سمت پنجره نزدیک گوشه ساختمان باشد, فضای سوراخ کاری کاهش پیدا می کند و صفحه اتصال باید از ابتدا با این محدودیت طراحی شود. پیچ نباید به قاب یوپی وی سی یا آلومینیومی پنجره وارد شود. پس از نصب, فاصله حفاظ تا شیشه, حرکت دستگیره و تراز خطوط کنترل می شوند. نتیجه مناسب, سازه ای است که بدون فشار به پنجره روی زیرسازی ساختمان ثابت بماند.
مدل شبکه ای برای دهانه عریض پروژه
در دهانه عریض, خطوط بلند ممکن است زیر فشار یا ضربه در بخش میانی حرکت کنند. مدل شبکه ای با افزودن اعضای افقی, طول آزاد پروفیل ها را کاهش می دهد و سطح حفاظ را به خانه های کوچک تر تقسیم می کند. تعداد خانه ها باید با عرض و ارتفاع پنجره هماهنگ شود تا شبکه بیش از حد متراکم یا نامتعادل نباشد. اگر پنجره چند لنگه دارد, محور کلاف ها می تواند با خطوط قاب زیرین تطبیق داده شود. این هماهنگی علاوه بر ظاهر بهتر, دسترسی به دستگیره و یراق را نیز حفظ می کند.
وزن مدل شبکه ای از طرح ساده بیشتر است و تعداد پایه ها باید متناسب افزایش یابد. تمرکز همه اتصال ها در گوشه ها ممکن است بار زیادی به بخش محدودی از دیوار وارد کند. استفاده از صفحه های اتصال میانی, نیرو را در طول قاب توزیع می کند؛ البته این صفحه ها باید به زیرسازی واقعی برسند. جوشکاری تقاطع ها نیز باید به صورت متعادل انجام شود تا قاب تاب برندارد. پیش از نصب, قطرهای حفاظ کنترل می شوند و پس از مهار, تراز شبکه نسبت به خود پنجره بررسی خواهد شد.
مدل قاب دوبل برای پنجره بزرگ طبقه پایین
پنجره بزرگ در سطح قابل دسترس به سازه ای نیاز دارد که هم وزن خود را کنترل کند و هم در برابر فشار موضعی تغییر شکل ندهد. مدل قاب دوبل از یک کلاف بیرونی برای اتصال و یک کلاف داخلی برای مهار شبکه یا خطوط تشکیل می شود. این ساختار بار اعضای داخلی را میان دو قاب پخش می کند و امکان قراردادن نقاط اتصال بیشتر را فراهم می سازد. با این حال, افزایش وزن باید با ظرفیت دیوار و روش حمل هماهنگ باشد. قاب دوبل سنگین روی پوشش ضعیف نما راهکار مناسبی نخواهد بود.
فاصله میان دو قاب باید در طرح نقش مشخصی داشته باشد و به تجمع آب یا آلودگی منجر نشود. اگر عمق سازه زیاد شود, اهرم وارد بر پیچ ها نیز افزایش پیدا می کند. صفحه های اتصال باید نزدیک به سطح مقاوم دیوار قرار گیرند و فاصله قاب تا نما فقط به اندازه لازم باشد. در زمان نصب, پیچ ها به صورت مرحله ای محکم می شوند تا قاب تحت کشش نامتوازن قرار نگیرد. سپس لقی, تراز و سلامت پوشش اطراف پایه ها بررسی می شود تا سازه بدون تنش اضافی تحویل گردد.
- مدل عمودی را بر اساس عرض واقعی پنجره تقسیم بندی کنید.
- برای دهانه عریض, کلاف میانی و تعداد پایه های بیشتر در نظر بگیرید.
- وزن قاب دوبل را پیش از انتخاب نوع اتصال با دیوار تطبیق دهید.
- دسترسی به دستگیره و یراق پنجره را پس از نصب حفظ کنید.
- مدل ثابت را فقط برای پروژه بدون نیاز به بازشدن حفاظ انتخاب کنید.
ساختار پروفیل و جزئیات اتصال در مسیر تولید
پس از انتخاب مدل, کیفیت پروژه به نحوه ساخت قاب و آماده سازی نقاط اتصال وابسته می شود. پروفیل پیرامونی باید نیرو را از شبکه داخلی به صفحه های پایه منتقل کند و ضخامت آن با ابعاد دهانه هماهنگ باشد. صفحه اتصال نیز نباید قطعه ای باشد که در پایان ساخت و بدون توجه به محل سوراخ کاری اضافه شود. موقعیت پیچ ها, فاصله از لبه صفحه, نوع جوش و دسترسی ابزار باید پیش از تولید مشخص گردند. در مدل های شبکه ای و لوزی, تعداد جوش ها بیشتر است و کنترل تاب قاب اهمیت بالاتری دارد. پوشش رنگ باید بعد از پاک سازی کامل سطح اجرا شود و محل جوش, پشت صفحه ها و لبه برش را بپوشاند. ساخت پروژه محور یعنی هر جزء از ابتدا برای شرایط دیوار و نحوه نصب طراحی شود, نه اینکه در محل با اصلاحات ناگهانی به سازه اضافه گردد.
انتخاب مقطع پروفیل بر اساس ابعاد قاب
مقطع قاب باید با عرض, ارتفاع, تعداد اعضای داخلی و فاصله نقاط مهار متناسب باشد. پروفیل بسیار سبک در دهانه بزرگ ممکن است هنگام حمل یا سفت کردن پیچ ها تغییر شکل دهد. پروفیل بیش از حد سنگین نیز بار غیرضروری به دیوار وارد می کند و ظاهر پنجره را حجیم نشان می دهد. در یک پروژه دقیق, طول آزاد هر عضو و وجود کلاف های میانی بررسی می شود. سپس مقطع قاب و خطوط داخلی به صورت جداگانه انتخاب می گردند, زیرا همه اجزا وظیفه سازه ای یکسانی ندارند.
اعضای داخلی می توانند ظریف تر از قاب باشند, مشروط بر آنکه اتصال جوشی آن ها پایدار باشد. در مدل ترکیبی, تفاوت مقاطع بخشی از فرم ظاهری است و باید روی نقشه ثبت شود. اگر تغییر ضخامت در کارگاه و بدون طرح انجام شود, خطوط نامنظم دیده خواهند شد. عمق پروفیل نیز بر فاصله حفاظ از نما و سایه ایجادشده روی پنجره اثر دارد. بررسی نمای روبه رو و مقطع جانبی پیش از تولید کمک می کند وزن, ظاهر و فضای نصب هم زمان کنترل شوند.
صفحه اتصال و محل پیچ در پروژه واقعی
صفحه اتصال واسطه میان قاب و دیوار است و شکل آن باید با فضای موجود هماهنگ شود. صفحه کوچک ممکن است فاصله کافی میان پیچ و لبه نداشته باشد, در حالی که صفحه بسیار بزرگ روی نمای ظریف دیده می شود یا با قاب پنجره تداخل پیدا می کند. محل سوراخ ها باید پیش از رنگ مشخص شود و فاصله آن ها از جوش و لبه صفحه کنترل گردد. در دیوار سنگی, پایه باید طوری قرار گیرد که سوراخ کاری نزدیک درز یا لبه قطعه نما انجام نشود.
تعداد صفحه ها بر اساس وزن و طول قاب تعیین می شود. افزایش تعداد بدون دسترسی مناسب ابزار, نصب را دشوار می کند و کاهش بیش از حد آن, نیرو را در چند نقطه محدود متمرکز می سازد. در پروژه نزدیک گوشه دیوار, ممکن است صفحه باریک تر یا پایه زاویه دار لازم باشد. این تغییر باید در نقشه ساخت حل شود تا مجری مجبور به بریدن صفحه در محل نباشد. پس از نصب نیز سر پیچ ها و لبه صفحه ها باید از نظر پوشش و تماس کامل با سطح بررسی شوند.
جوشکاری و پوشش قاب پیش از ارسال
قاب روی سطح تراز مونتاژ می شود و جوشکاری باید به صورت مرحله ای و متقارن پیش برود. تمرکز حرارت در یک ضلع, قاب را از گونیا خارج می کند و باعث می شود هنگام نصب تنها بخشی از صفحه ها با دیوار تماس داشته باشند. در مدل شبکه ای, تقاطع ها ابتدا خال جوش می شوند و پس از کنترل قطرها, جوش نهایی تکمیل می گردد. برجستگی های اضافی پرداخت می شوند, اما نباید دیواره پروفیل یا صفحه اتصال ضعیف شود. گوشه های تیز نیز پیش از رنگ اصلاح خواهند شد.
آماده سازی سطح باید چربی, گرد جوش و آلودگی را از قاب و پشت صفحه ها حذف کند. پوشش رنگ در محل اتصال اعضای داخلی, لبه برش و اطراف سوراخ ها اهمیت بیشتری دارد. هنگام بسته بندی, صفحه های بیرون زده و گوشه ها باید در برابر ضربه محافظت شوند. اگر رنگ در مسیر حمل آسیب ببیند, محل خراش پیش از نصب ترمیم می شود. کیفیت پوشش فقط به ظاهر روبه رو محدود نیست و باید تمام نقاطی را که بعد از اتصال دسترسی کمتری دارند محافظت کند.
- مقطع قاب را با ابعاد و تعداد نقاط اتصال هماهنگ کنید.
- صفحه های پایه را پیش از رنگ بر اساس محل واقعی سوراخ کاری بسازید.
- فاصله سوراخ از لبه صفحه و جوش را کنترل کنید.
- قاب را هنگام جوشکاری در چند مرحله از نظر گونیا بررسی کنید.
- پشت صفحه ها و اطراف سوراخ ها را با پوشش کامل محافظت کنید.
آماده سازی دیوار و نصب پیچ و رولپلاک در پروژه
موفقیت نصب به شناخت سطحی وابسته است که پیچ و رولپلاک در آن قرار می گیرند. سنگ نما, آجر, بتن, بلوک یا اندود رفتار یکسانی ندارند و نوع اتصال باید با زیرسازی واقعی انتخاب شود. مشاهده ظاهر دیوار برای تصمیم نهایی کافی نیست؛ گاهی پشت سنگ فضای خالی وجود دارد یا لبه پنجره از مصالحی ساخته شده است که مقاومت کششی محدودی دارند. محل پایه ها باید با فاصله ایمن از لبه ها, درزها و قاب پنجره تعیین شود. اندازه گیری چندنقطه ای نیز مشخص می کند قاب چگونه روی سطح قرار می گیرد و آیا به فاصله گذار نیاز دارد. در پروژه ای با نمای تکمیل شده, محافظت از شیشه و پوشش اطراف هنگام سوراخ کاری ضروری است. نصب استاندارد باید قاب را بدون پیچش ثابت کند, فشار را میان پایه ها توزیع نماید و امکان بازدید یا تعویض اتصال را در آینده باقی بگذارد.
تشخیص زیرسازی پیش از انتخاب رولپلاک
پیش از سوراخ کاری باید مشخص شود پایه حفاظ به چه مصالحی متصل خواهد شد. اتصال به بتن یا آجر توپر با دیوار بلوکی یا سنگ نمای چسبان یکسان نیست. اگر پشت پوشش فضای خالی باشد, رولپلاک معمولی ممکن است درگیری کافی ایجاد نکند. مجری با بررسی محل, ضخامت پوشش و موقعیت دیوار اصلی, طول و نوع اتصال را انتخاب می کند. هدف این است که نیروی حفاظ به بخش مقاوم منتقل شود و پوشش نما فقط نقش فاصله یا ظاهر را داشته باشد.
در پروژه ای که اطلاعات زیرسازی روشن نیست, نقاط احتمالی با دقت بررسی می شوند و محل پایه ها ممکن است نسبت به طرح اولیه اصلاح گردد. این اصلاح باید پیش از ساخت نهایی انجام شود تا صفحه اتصال در محل مناسب قرار گیرد. انتخاب اتصال سنگین روی دیوار ضعیف مشکل را حل نمی کند؛ زیرا ظرفیت کل مجموعه به ضعیف ترین بخش وابسته است. همچنین سوراخ کاری باید از تأسیسات پنهان و لبه قاب پنجره فاصله داشته باشد. ثبت این موارد, ریسک ترک نما یا مهار ناقص را کاهش می دهد.
ترازکردن قاب پیش از محکم کردن پیچ ها
قاب ابتدا در محل قرار می گیرد و با فاصله گذار مناسب در موقعیت نهایی نگه داشته می شود. تراز افقی, عمودی و قطرهای قاب کنترل می شوند تا حفاظ نسبت به پنجره کج دیده نشود. سوراخ کاری مرحله ای اجازه می دهد هر پایه پس از قرارگیری دوباره بررسی شود. اگر همه پیچ ها بدون کنترل اولیه محکم شوند, اختلاف سطح دیوار می تواند قاب را بپیچاند. این پیچش ممکن است خطوط داخلی را منحرف کند یا درز نامساوی میان حفاظ و نما به وجود آورد.
پیچ ها باید به ترتیب متعادل سفت شوند تا فشار روی یک گوشه متمرکز نشود. در صورت وجود فاصله میان صفحه و دیوار, استفاده از فاصله گذار مناسب بهتر از کشیدن قاب با فشار پیچ است. پس از محکم شدن اولیه, تراز و لقی دوباره بررسی می شوند و سپس اتصال ها به وضعیت نهایی می رسند. سر پیچ نباید بیرون زدگی خطرناک داشته باشد و در صورت نیاز با پوشش یا قطعه محافظ تکمیل می شود. نتیجه باید بدون لرزش و بدون تغییر فرم قاب باقی بماند.
محافظت از نما و کنترل نهایی اجرا
پیش از شروع نصب, شیشه, قاب پنجره و سطح اطراف در برابر گرد سوراخ کاری و تماس ابزار محافظت می شوند. انتخاب محل درست سوراخ, احتمال لب پریدگی سنگ یا ترک پوشش را کاهش می دهد. ابزار باید متناسب با مصالح استفاده شود و فشار ناگهانی نزدیک لبه ها وارد نگردد. پس از پایان سوراخ کاری, گرد و ذرات از محل اتصال پاک می شوند تا صفحه پایه روی سطح نامناسب قرار نگیرد. هر آسیب جزئی به پوشش نیز پیش از تحویل ترمیم خواهد شد.
کنترل نهایی شامل تراز, لقی, سلامت پیچ ها, فاصله حفاظ از پنجره و عملکرد دستگیره است. اگر قاب نزدیک شیشه نصب شده باشد, باید از تماس مستقیم و انتقال ضربه جلوگیری شود. پوشش رنگ در محل پایه ها و خراش های احتمالی دوباره بررسی می شود. در پروژه چندپنجره ای, ارتفاع و فاصله حفاظ ها نسبت به یکدیگر نیز کنترل خواهد شد. تحویل زمانی کامل است که همه مدل ها با زبان مشترک نما هماهنگ باشند و هر قاب به صورت مستقل اتصال مطمئنی داشته باشد.
- جنس زیرسازی را پیش از انتخاب نوع رولپلاک مشخص کنید.
- پایه ها را از لبه سنگ, درز و قاب پنجره دور نگه دارید.
- قاب را پیش از سفت کردن کامل پیچ ها تراز کنید.
- از کشیدن قاب روی دیوار ناهموار با فشار پیچ خودداری کنید.
- پس از نصب, لقی, پوشش و عملکرد پنجره را بررسی کنید.
قیمت, سفارش و خدمات پروژه در آهن گارد
پس از انتخاب مدل و مشخص شدن زیرسازی, سفارش باید به نقشه ای تبدیل شود که ابعاد قاب, مقطع پروفیل, تعداد صفحه ها و محل پیچ ها را روشن کند. آهن گارد برای برآورد پروژه به تصویر کامل پنجره, اندازه های واقعی, جنس دیوار و محدودیت دسترسی ابزار نیاز دارد. مدل عمودی ساده با قاب دوبل, طرح لوزی, فرفورژه یا ساختار چندتکه از نظر وزن, حجم جوشکاری و تعداد اتصال یکسان نیست. قیمت نیز به متریال, ابعاد, تراکم طرح, نوع پوشش, پیچ و رولپلاک و دشواری اجرا وابسته است. پیش از تولید, نمای روبه رو و جزئیات پایه ها تأیید می شوند. پس از ساخت نیز گونیا, کیفیت جوش و پوشش کنترل می گردند. نگهداری بعدی شامل بررسی لقی پیچ ها, ترمیم خراش و کنترل خوردگی اطراف پایه ها است تا حفاظ در طول استفاده پایدار باقی بماند.
عوامل مؤثر بر قیمت هر سناریوی نصب
ابعاد دهانه میزان متریال را مشخص می کند, اما ساختار مدل نیز بر وزن و زمان تولید اثر دارد. طرح شبکه ای و لوزی تعداد برش و جوش بیشتری نسبت به مدل عمودی ساده دارند. قاب دوبل, صفحه های تقویتی و ساخت چندتکه نیز قطعات بیشتری وارد سفارش می کنند. نوع پروفیل, تراکم خطوط و پوشش رنگ از دیگر عوامل هستند. اگر مدل باید با فرم خاص نما هماهنگ شود, طراحی و کنترل ابعادی دقیق تری نیاز خواهد داشت.
شرایط دیوار و محل نصب بخش دیگری از برآورد است. دیوار مقاوم و قابل دسترس با پروژه ای که پوشش حساس, فضای ابزار محدود یا زیرسازی نامشخص دارد یکسان نیست. طول و نوع اتصال, تعداد صفحه ها و نیاز به محافظت از نما بر فرآیند اجرا اثر می گذارند. برای مقایسه پیشنهادها باید مقطع, مدل, کیفیت پوشش و مشخصات اتصال یکسان باشند. مقایسه صرف ظاهر حفاظ نمی تواند تفاوت زیرسازی و روش مهار را نشان دهد. برآورد دقیق پس از دریافت اطلاعات واقعی پروژه انجام می شود.
مراحل سفارش از بازدید محل تا تولید
سفارش با توضیح موقعیت پنجره و هدف حفاظ آغاز می شود. باید مشخص شود دهانه در چه سطحی از دسترسی قرار دارد, چه مقدار نورگیری حفظ شود و آیا نمای ساختمان محدودیت ظاهری دارد. سپس تصاویر, ابعاد و جنس تقریبی دیوار بررسی می شوند. بر اساس این داده ها, میان مدل عمودی, افقی, شبکه ای, لوزی, قاب دوبل, مدرن, فرفورژه, کم تراکم, متراکم, ترکیبی, قوس دار, نامتقارن, صفحه دار یا چندتکه تصمیم گرفته می شود.
پیش از تولید, محل صفحه های اتصال و روش نصب روی نقشه مشخص می شوند. پس از ساخت, ابعاد, قطرها, جوش ها و پوشش بررسی خواهند شد. قطعات برای حمل محافظت می شوند تا صفحه ها خم نشوند و رنگ آسیب نبیند. در محل پروژه, قاب تراز و پیچ ها به صورت مرحله ای محکم می شوند. آهن گارد با حفظ اطلاعات ساخت و اتصال, امکان پیگیری تعمیر یا تنظیم آینده را دقیق تر می کند و ارتباط میان سفارش اولیه و نتیجه اجرا را نگه می دارد.
نگهداری پیچ ها و تعمیر حفاظ ثابت
حفاظ ثابت قطعات متحرک ندارد, اما پایه ها و پوشش آن باید دوره ای بررسی شوند. لق شدن پیچ, ترک اطراف محل سوراخ یا فاصله گرفتن صفحه از دیوار نشانه ای است که به رسیدگی نیاز دارد. سفت کردن بیش از حد بدون تشخیص علت می تواند پوشش نما را آسیب بزند. ابتدا وضعیت زیرسازی و رولپلاک بررسی می شود و سپس اتصال مناسب تعمیر یا تعویض خواهد شد. خراش رنگ نیز باید پیش از گسترش خوردگی ترمیم شود.
اگر قاب بر اثر ضربه تغییر شکل داده باشد, فشار مستقیم برای صاف کردن آن ممکن است پایه ها یا جوش های مجاور را ضعیف کند. تعمیر باید پس از بررسی مسیر نیرو انجام شود. در صورت نیاز به جوشکاری, پنجره و نما در برابر حرارت محافظت می شوند و پوشش بخش اصلاح شده دوباره اجرا می گردد. کنترل منظم به ویژه در محیط مرطوب یا محل پرتردد, از تبدیل ایراد کوچک به خرابی گسترده جلوگیری می کند و عمر حفاظ را افزایش می دهد.
- برای برآورد, تصویر پنجره و جنس تقریبی دیوار را ارائه کنید.
- در مقایسه سفارش ها, نوع اتصال و تعداد پایه ها را یکسان بسنجید.
- محل صفحه ها را پیش از شروع تولید تأیید کنید.
- لقی پیچ و آسیب پوشش را به صورت دوره ای بررسی کنید.
- تعمیر اتصال را پس از تشخیص وضعیت زیرسازی انجام دهید.
برای دهانه عریض, مدل شبکه ای یا قاب دوبل معمولاً پایداری بیشتری ایجاد می کند, زیرا طول آزاد پروفیل ها را کاهش می دهد و امکان افزودن نقاط اتصال میانی را فراهم می سازد. انتخاب نهایی به وزن, میزان نورگیری, جنس دیوار و فرم نما وابسته است. اگر زیرسازی ظرفیت محدودی داشته باشد, افزایش وزن بدون اصلاح اتصال مناسب نیست. اندازه گیری دقیق و تعیین محل پایه ها پیش از ساخت, مدل مناسب پروژه را مشخص می کند.
اتصال حفاظ به قاب یوپی وی سی یا آلومینیومی توصیه نمی شود, زیرا این پروفیل ها برای تحمل وزن و فشار سازه آهنی طراحی نشده اند. مهار باید به دیوار, کلاف یا زیرسازی مقاوم اطراف پنجره برسد. اتصال مستقیم ممکن است آب بندی, شکل قاب یا عملکرد لنگه را مختل کند. صفحه پایه و طول پیچ بر اساس فاصله تا زیرسازی انتخاب می شوند تا بار حفاظ از مسیر مناسبی به ساختمان منتقل گردد.
قیمت به ابعاد, مدل, مقطع پروفیل, تعداد خطوط, وزن قاب, پوشش رنگ, تعداد صفحه ها و شرایط نصب وابسته است. مدل شبکه ای, قاب دوبل, لوزی یا فرفورژه مراحل بیشتری نسبت به طرح ساده دارند. جنس دیوار, دسترسی ابزار, نوع رولپلاک و محافظت مورد نیاز برای نما نیز بر اجرای پروژه اثر می گذارند. برای برآورد دقیق باید تصویر محل, اندازه واقعی و مدل مورد نظر ارائه شود.
عرض و ارتفاع پنجره, تصویر کامل بازشو و نمای اطراف, نوع قاب و جنس تقریبی دیوار اطلاعات اولیه هستند. باید مشخص شود مدل ساده, شبکه ای, لوزی, فرفورژه یا قاب دوبل مدنظر است و چه میزان نورگیری حفظ شود. نزدیکی به گوشه, درز سنگ یا محدودیت مسیر حمل نیز اهمیت دارد. پس از بررسی اولیه, اندازه گیری نهایی و تعیین نقاط اتصال انجام می شود تا نقشه ساخت با شرایط واقعی پروژه هماهنگ باشد.
انتخاب رولپلاک نامتناسب, اتصال به پوشش ضعیف, سوراخ بزرگ تر از نیاز, فشار نامتعادل قاب یا ضربه مکرر می تواند باعث لقی شود. سفت کردن ساده همیشه مشکل را حل نمی کند و ممکن است مصالح اطراف را بیشتر آسیب بزند. ابتدا باید جنس زیرسازی, وضعیت سوراخ و صفحه اتصال بررسی شوند. سپس رولپلاک یا روش مهار مناسب جایگزین می شود و قاب دوباره از نظر تراز و توزیع فشار کنترل خواهد شد.
نصب امکان پذیر است, اما اتصال نباید تنها در ضخامت سنگ باقی بماند. پیچ باید به زیرسازی مقاوم پشت پوشش برسد و محل سوراخ از لبه سنگ و درزها فاصله داشته باشد. فشار ابزار و سفت کردن پیچ باید کنترل شود تا سنگ ترک نخورد. صفحه پایه نیز می تواند نیرو را در سطح بزرگ تری پخش کند. پس از نصب, محل اتصال و پوشش اطراف از نظر ترک, لقی و نفوذ رطوبت بررسی می شوند.
جمع بندی
14 مدل حفاظ پنجره ثابت پیچ و رولپلاک زمانی به نتیجه پایدار می رسند که طرح, وزن و روش اتصال از شرایط واقعی دهانه استخراج شوند. مدل عمودی برای پنجره باریک, شبکه ای برای دهانه عریض و قاب دوبل برای پروژه نیازمند تقویت بیشتر کاربرد دارد. طرح افقی, لوزی, مدرن, فرفورژه, کم تراکم, متراکم, ترکیبی, قوس دار, نامتقارن, صفحه دار و چندتکه نیز هرکدام محدودیت متفاوتی را حل می کنند. مقطع پروفیل, کیفیت جوش, صفحه اتصال, جنس دیوار, فاصله سوراخ از لبه و پوشش رنگ بر دوام نهایی اثر مستقیم دارند. اتصال نباید به قاب پنجره یا سنگ نمای ضعیف محدود شود و پیچ ها نیز باید بدون پیچاندن قاب محکم گردند. آهن گارد با برسی ابعاد, زیرسازی, فرم نما و شرایط حمل, سفارش را با پروژه واقعی هماهنگ می کند. برای دریافت راهنمای خرید, مشاوره, ثبت سفارش و استعلام قیمت روز, تصویر محل و اندازه های دقیق را ارائه کنید تا طراحی, ساخت, نصب و خدمات بعدی بر اساس اطلاعات روشن انجام شوند.
