6 طرح درب اتوماتیک شیشه ای تک لنگه لولایی
6 طرح درب اتوماتیک شیشه ای تک لنگه لولایی برای پروژه ای انتخاب می شوند که شعاع بازشو, شیشه سکوریت و توان اپراتور باید با مسیر واقعی کاربران هماهنگ باشند. در یک راهروی کم عرض, لنگه نمی تواند به سمتی حرکت کند که فضای انتظار یا مسیر عبور را مسدود سازد؛ بنابراین جهت بازشو پیش از ساخت روی کف شبیه سازی می شود. در پروژه ای دیگر, دیوار جانبی برای نصب درب کشویی وجود ندارد و مدل لولایی اتوماتیک باید بدون تغییر گسترده دهانه, ورود را مدیریت کند. طرح فریم لس سکوریت, فریم دار آلومینیومی, لمینت ایمن, اپراتور بازویی روکار, اپراتور مخفی و مدل مجهز به کنترل دسترسی, هرکدام برای شرایط اجرایی متفاوتی مناسب هستند. درب اتوماتیک شیشه ای تک لنگه لولایی باید حرکت آرام, توقف کنترل شده, تشخیص دقیق مانع و امکان بازشدن دستی در وضعیت ضروری داشته باشد. انتخاب اشتباه وزن شیشه, محل محور, نوع لولا یا میدان سنسور می تواند باعث افتادگی لنگه, برخورد با دیوار و فشار مداوم بر موتور شود. برسی کف نهایی, محل کابل, عرض عبور, جهت نزدیک شدن کاربر و فضای تعمیر پیش از سفارش ضروری است. قیمت نیز به ابعاد, نوع شیشه, فریم, اپراتور, تجهیزات کنترلی و شرایط نصب وابسته خواهد بود. آهن گارد می تواند با تحلیل وضعیت پروژه, ظاهر شفاف را با ایمنی و دوام اجرایی هماهنگ کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| راهروی کم عرض | در این سناریو, اپراتور لولایی باید لنگه شیشه سکوریت را به سمتی حرکت دهد که مسیر اصلی عبور و فضای انتظار مسدود نشوند. | شعاع کامل بازشو پیش از سفارش روی کف علامت گذاری شود. |
| نبود فضای حرکت کشویی | مدل تک لنگه با لولا و بازوی اتوماتیک, بدون نیاز به دیوار جانبی بلند روی دهانه موجود اجرا می شود. | استحکام قاب و محل اتصال اپراتور پیش از انتخاب مدل بررسی گردد. |
| نمای شفاف داخلی | طرح فریم لس با شیشه سکوریت و یراق شیشه گیر, خطوط فلزی پیرامون لنگه را کاهش می دهد و دید فضا را حفظ می کند. | محل سوراخ کاری و ظرفیت یراق پیش از تولید شیشه تأیید شوند. |
| احتمال برخورد تجهیزات | مدل فریم دار آلومینیومی از لبه شیشه محافظت می کند و محل نصب لولا, قفل و نوار درزبندی را پایدار نگه می دارد. | وزن قاب در محاسبه توان اپراتور لحاظ شود. |
| نیاز به ایمنی بیشتر شیشه | شیشه لمینت با لایه میانی, پس از آسیب احتمالی پیوستگی پنل را بهتر حفظ می کند و وزن بیشتری به یراق وارد می سازد. | اپراتور و لولا بر اساس وزن نهایی پنل انتخاب شوند. |
| فضای دارای سقف یکپارچه | اپراتور مخفی می تواند داخل سازه بالای دهانه یا مجموعه محور نصب شود تا تجهیزات مکانیکی کمتر دیده شوند. | دریچه سرویس برای دسترسی به موتور و کنترلر باقی بماند. |
| ورود کنترل شده | کارت خوان, قفل برقی و کنترلر پیش از حرکت لنگه مجوز عبور را بررسی می کنند و سپس فرمان بازشدن صادر می شود. | ترتیب آزادشدن قفل و شروع حرکت در راه اندازی آزمایش گردد. |
| دسترسی کاربران مختلف | سنسور حضور, شستی بدون تماس و تنظیم سرعت می توانند عبور سالمند, کودک یا کاربر دارای وسیله کمکی را ایمن تر کنند. | زمان بازماندن بر اساس رفتار واقعی کاربران تنظیم شود. |
| هزینه و نگهداری پروژه | قیمت سفارش به ابعاد شیشه, نوع فریم, اپراتور, یراق, قفل, سنسور, زیرسازی, بسته بندی, حمل و نصب وابسته است. | برآورد نهایی پس از برداشت دقیق و تأیید نقشه اجرایی انجام شود. |
اطلاعات تماس
روایت انتخاب تک لنگه لولایی بر اساس شعاع حرکت پروژه
انتخاب این درب از بررسی فضایی آغاز می شود که لنگه هنگام بازشدن در اختیار دارد. برخلاف مدل کشویی, شیشه در امتداد دیوار جمع نمی شود و تمام سطح آن در یک قوس مشخص حرکت می کند. اگر میز, مبلمان, ستون یا محل توقف کاربران داخل این قوس قرار داشته باشد, حتی اپراتور مناسب نیز نمی تواند عبور روانی ایجاد کند. در یک پروژه, بازشدن به داخل از تماس لنگه با مسیر بیرونی جلوگیری می کند, اما در پروژه ای دیگر همین جهت فضای مفید اتاق را کاهش می دهد. جهت لولا, محل ایستادن کاربر, عرض مفید و سرعت حرکت باید پیش از سفارش با هم بررسی شوند. مزیت مدل تک لنگه این است که روی دهانه های موجود و فضاهای فاقد دیوار جانبی قابل اجرا است, به شرط آنکه تصمیم نهایی بر اساس نقشه واقعی باشد.

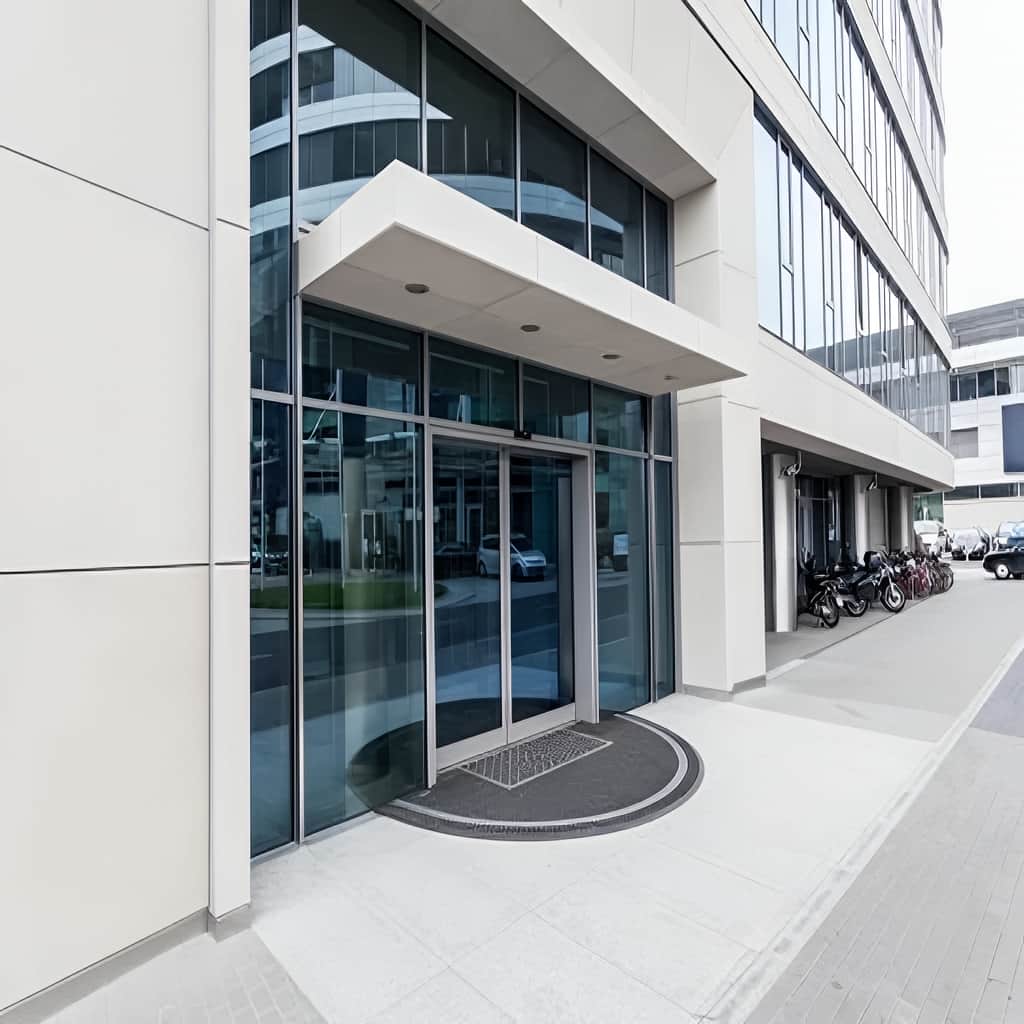

راهروی باریک و تصمیم برای بازشدن به سمت آزاد
در پروژه ای که راهرو از یک سمت به دیوار و از سمت دیگر به فضای انتظار متصل است, جهت بازشدن لنگه باید با حرکت طبیعی کاربران هماهنگ شود. بازشدن به سمت اشتباه ممکن است فرد را مجبور کند عقب برود یا مسیر نفرات دیگر را قطع نماید. تیم اجرا شعاع لنگه را روی کف مشخص می کند و فاصله آن را تا دیوار, صندلی, کمد و تجهیزات نزدیک می سنجد. عرض مفید نیز در حالت باز کامل بررسی می شود تا لولا, فریم و زاویه توقف بخشی از مسیر مورد نیاز را اشغال نکنند.
محل نصب سنسور یا شستی در چنین راهرویی اهمیت زیادی دارد. کاربر باید پیش از ورود به قوس حرکت شیشه فرمان بازشدن را صادر کند. اگر شستی بیش از حد به لولا نزدیک باشد, فرد هنگام استفاده در محدوده حرکت لنگه قرار می گیرد. سنسور نیز نباید با عبور افراد در امتداد راهرو به طور پیوسته فعال شود. زاویه تشخیص پس از تکمیل چیدمان تنظیم می گردد. تست با ورود از هر دو سمت نشان می دهد آیا زمان بازشدن, توقف و بسته شدن با سرعت واقعی عبور هماهنگ است یا خیر.
ورودی داخلی پرتردد و انتخاب اپراتور متناسب
در ورودی ای که لنگه طی ساعات فعالیت بارها حرکت می کند, وزن شیشه تنها معیار انتخاب اپراتور نیست. تعداد چرخه, زاویه بازشو, طول بازو و مقاومت لولا نیز بر فشار واردشده به موتور اثر دارند. اپراتور باید لنگه را از حالت سکون بدون تکان شدید حرکت دهد و در انتهای مسیر سرعت را کاهش دهد. استفاده از موتور سبک برای شیشه عریض ممکن است در ابتدا قابل قبول به نظر برسد, اما پس از بهره برداری مداوم با کندی, افزایش صدا یا توقف های نامنظم همراه شود.
تنظیم سرعت باید با محیط مصرف هماهنگ باشد. در یک ورودی داخلی آرام, حرکت بسیار سریع می تواند برای کاربران غیرمنتظره باشد, در حالی که سرعت پایین در مسیر پرتردد صف ایجاد می کند. کنترلر معمولاً مرحله شروع, حرکت عادی, کاهش سرعت و زمان بازماندن را مدیریت می نماید. در زمان تحویل, چند چرخه پیوسته اجرا می شود تا عملکرد موتور پس از گرم شدن نیز بررسی گردد. توقف دستی, برخورد با مانع و بازگشت کنترل شده لنگه از دیگر آزمون هایی هستند که وضعیت واقعی پروژه را شبیه سازی می کنند.
مسیر کنترل شده و هماهنگی با دسترسی کاربران
در بخش اداری یا فضای محدود, بازشدن درب ممکن است به کارت خوان, رمز, شستی یا فرمان مرکزی وابسته باشد. کاربر پیش از نزدیک شدن به لنگه مجوز خود را ثبت می کند و کنترلر پس از تأیید, قفل را آزاد می سازد. سپس اپراتور حرکت را آغاز می کند. اگر این ترتیب رعایت نشود, موتور تلاش می کند درب قفل شده را باز کند و فشار به بازو, محور و یراق منتقل می شود. محل کارت خوان باید خارج از قوس حرکت و در نقطه ای قابل دسترس برای کاربران مختلف انتخاب گردد.
سناریوی خروج نیز در نقشه کنترل تعریف می شود. خروج می تواند آزاد, دارای شستی بدون تماس یا وابسته به مجوز جداگانه باشد. هنگام قطع برق, نوع قفل و باتری پشتیبان مشخص می کنند لنگه در چه وضعیتی باقی بماند. مسیر خروج اضطراری نباید به عملکرد یک فرمان الکترونیکی نامشخص وابسته باشد. در تست تحویل, کارت مجاز, کارت نامعتبر, قطع شبکه, قطع برق و وجود مانع بررسی می شوند. این آزمون ها نشان می دهند که تصمیم امنیتی پروژه با ایمنی حرکت لنگه تعارض ندارد.
- قوس حرکت لنگه پیش از ساخت روی کف مشخص شود.
- جهت بازشو با مسیر نزدیک شدن کاربران هماهنگ گردد.
- محل شستی و کارت خوان خارج از محدوده حرکت انتخاب شود.
- توان اپراتور بر اساس وزن و چرخه کاری تعیین گردد.
- سناریوی خروج و قطع برق پیش از سفارش ثبت شود.
ساختار شیشه و یراق در آماده سازی دهانه
پس از انتخاب جهت و زاویه بازشو, پروژه وارد مرحله ای می شود که شیشه, لولا, محور, فریم و اپراتور باید مانند یک مجموعه واحد عمل کنند. شیشه سکوریت برای ایجاد نمای شفاف کاربرد دارد و شیشه لمینت در پروژه ای انتخاب می شود که حفظ پیوستگی پنل پس از آسیب اهمیت بیشتری دارد. مدل فریم لس به یراق دقیق و نقشه سوراخ کاری وابسته است, در حالی که فریم آلومینیومی از لبه شیشه محافظت می کند. نوع اپراتور نیز می تواند بازویی روکار یا مخفی باشد. آهن گارد در این مرحله باید وزن نهایی, محل محور, نقطه اتصال بازو و فضای سرویس را پیش از تولید مشخص کند. هر تغییر پس از ساخت شیشه یا تکمیل سقف می تواند زاویه حرکت, عملکرد قفل و تعادل لنگه را تحت تأثیر قرار دهد.
شیشه سکوریت و لمینت در شرایط واقعی استفاده
شیشه سکوریت شفاف برای فضایی مناسب است که دید داخلی و عبور نور اهمیت دارد. ضخامت پنل بر اساس عرض, ارتفاع و محل اتصالات تعیین می شود و نمی توان یک مشخصات ثابت را برای تمام دهانه ها در نظر گرفت. لنگه بلند یا عریض وزن بیشتری دارد و گشتاور بالاتری به لولا و اپراتور وارد می کند. شیشه مات یا دودی نیز برای کنترل دید قابل استفاده است, اما رنگ و میزان عبور نور باید در شرایط واقعی محیط و کنار سایر اجزای پروژه بررسی شوند.
شیشه لمینت از چند لایه و یک لایه میانی تشکیل می شود و وزن نهایی آن در انتخاب محور و موتور اهمیت دارد. در صورت آسیب, لایه میانی به حفظ پیوستگی قطعات کمک می کند, اما این ویژگی نباید باعث نادیده گرفتن ظرفیت یراق شود. ابعاد, برش ها و سوراخ های مورد نیاز پیش از تولید روی نقشه ثبت می شوند. پس از آماده شدن شیشه, تغییر محل یراق یا قفل به سادگی امکان پذیر نیست. تأیید مشترک نقشه توسط تیم تولید و نصب, احتمال دوباره کاری را کاهش می دهد.

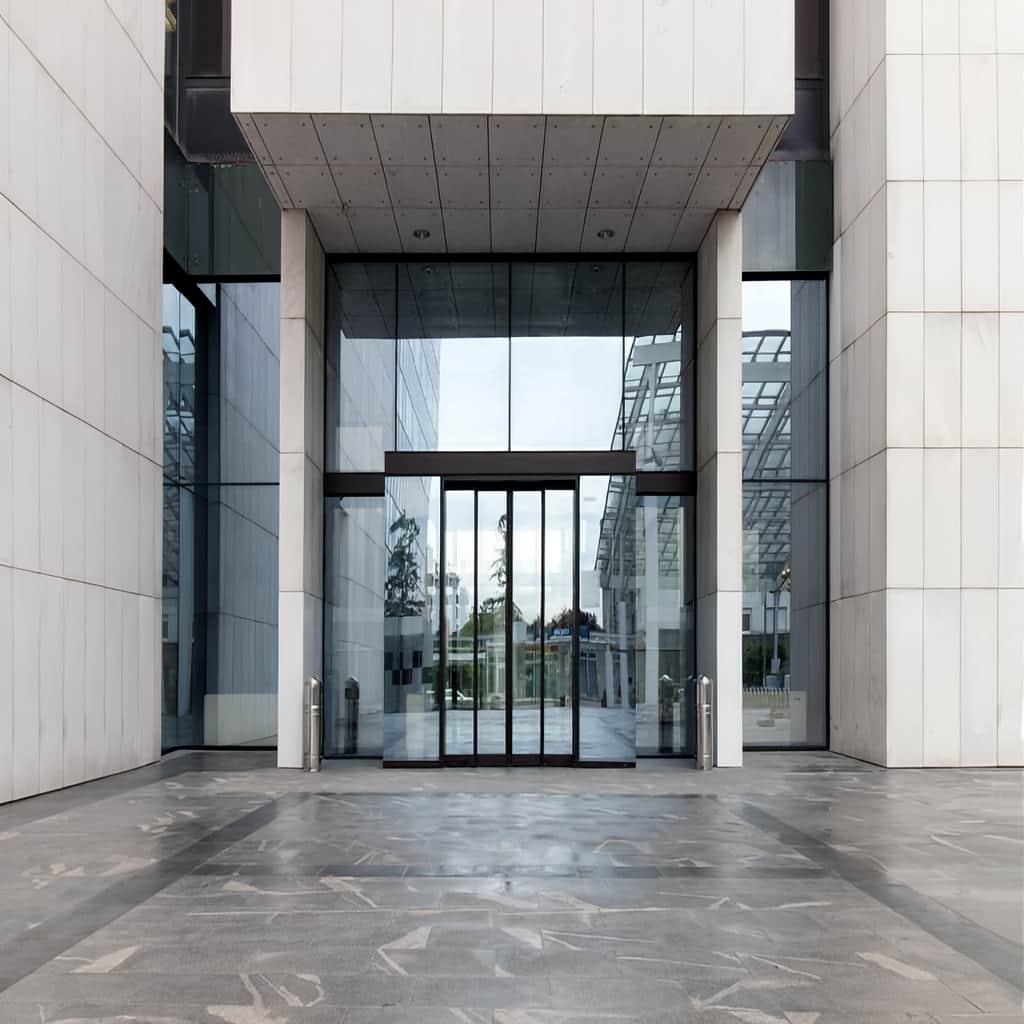

فریم لس یا فریم دار در محدودیت پروژه
مدل فریم لس سطح شیشه را یکپارچه تر نشان می دهد و برای ورودی های داخلی با طراحی مینیمال انتخاب می شود. یراق بالا و پایین یا بست های جانبی باید وزن پنل را بدون فشار موضعی نامناسب تحمل کنند. کیفیت لبه شیشه و محل سوراخ کاری در این ساختار مستقیماً دیده می شوند. اگر کف یا قاب دهانه تراز نباشد, فاصله های نامنظم نیز پشت پروفیل پنهان نخواهند شد. به همین دلیل, اجرای فریم لس به برداشت دقیق و نصب کنترل شده تری نیاز دارد.
فریم دار آلومینیومی از لبه شیشه در برابر تماس وسایل و ضربه های محدود محافظت می کند. قفل, لولا و بازوی اپراتور نیز می توانند روی ساختار مقاوم تری نصب شوند. رنگ پروفیل با نما یا پارتیشن هماهنگ می شود, اما وزن قاب به وزن شیشه اضافه خواهد شد. گوشه های فریم باید گونیا باشند تا لنگه هنگام حرکت تاب نخورد. انتخاب میان دو ساختار بر اساس ظاهر, میزان تردد, احتمال برخورد و برنامه نگهداری انجام می شود و نباید فقط از روی تصویر یک نمونه تصمیم گیری گردد.

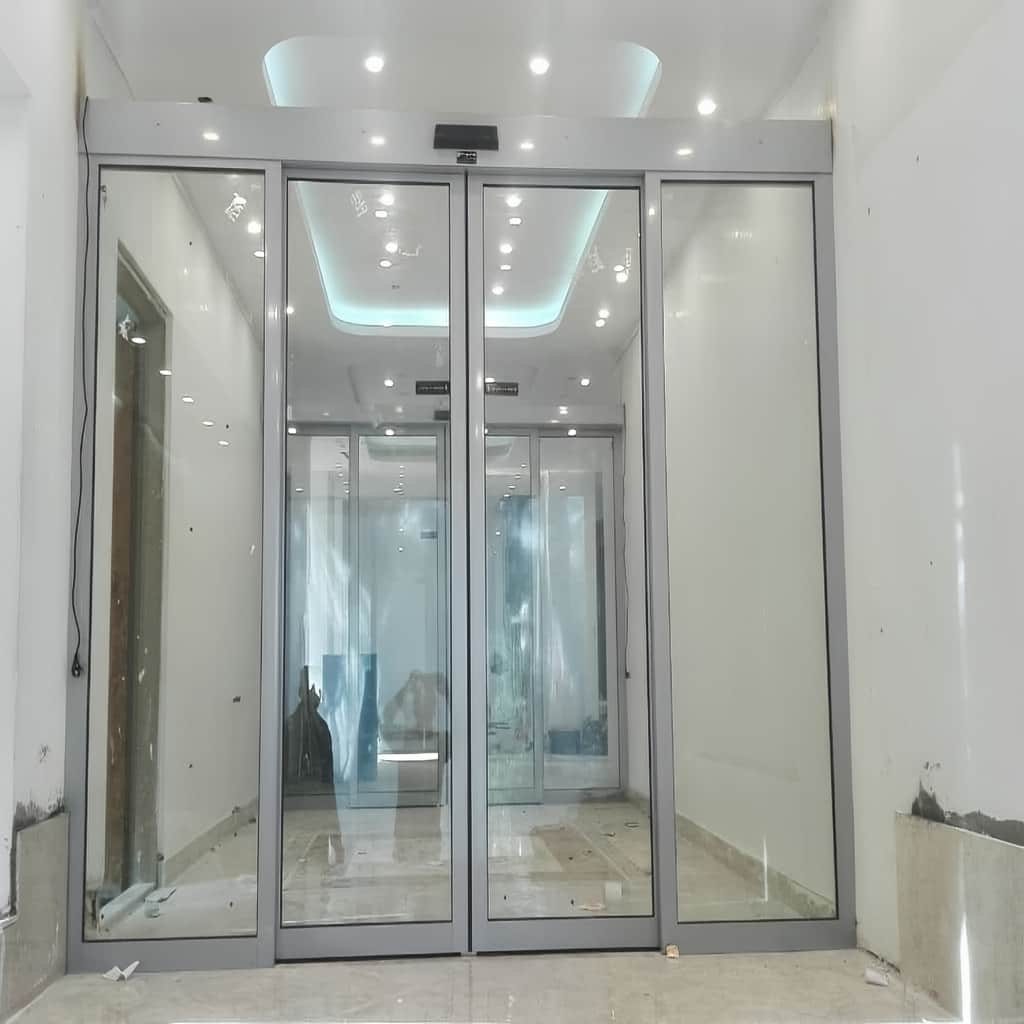

اپراتور بازویی و مخفی در آماده سازی سازه
اپراتور روکار معمولاً بالای دهانه نصب می شود و از طریق بازو, نیروی موتور را به لنگه منتقل می کند. دسترسی به موتور و کنترلر در این مدل ساده تر است, اما محل بازو باید با جهت بازشو و ارتفاع سقف هماهنگ باشد. طول و زاویه بازو بر گشتاور و مسیر حرکت اثر دارند. اگر بازو در وضعیت نامناسب نصب شود, موتور برای شروع حرکت فشار بیشتری تحمل می کند یا لنگه به زاویه نهایی مورد نیاز نمی رسد.
مدل مخفی داخل سازه بالا, محور یا مجموعه کف قرار می گیرد و تجهیزات کمتری در دید باقی می مانند. این طرح به آماده سازی دقیق تر سازه و پیش بینی دریچه سرویس نیاز دارد. پنهان کردن اپراتور بدون امکان تعمیر, در آینده بازکردن بخشی از نما یا سقف را ضروری می کند. مسیر کابل, زهکشی احتمالی و محل کنترلر نیز پیش از بسته شدن پوشش آماده می شوند. انتخاب مدل مخفی زمانی منطقی است که فضای کافی, زیرسازی مناسب و برنامه دسترسی به قطعات هم زمان در پروژه تأمین شده باشند.
- نوع شیشه بر اساس ابعاد و وزن نهایی انتخاب شود.
- نقشه سوراخ کاری پیش از تولید پنل تأیید گردد.
- فریم و یراق با جهت و زاویه بازشو هماهنگ باشند.
- محل اتصال بازو روی بخش مقاوم دهانه اجرا شود.
- برای اپراتور مخفی دریچه سرویس قابل دسترس باقی بماند.

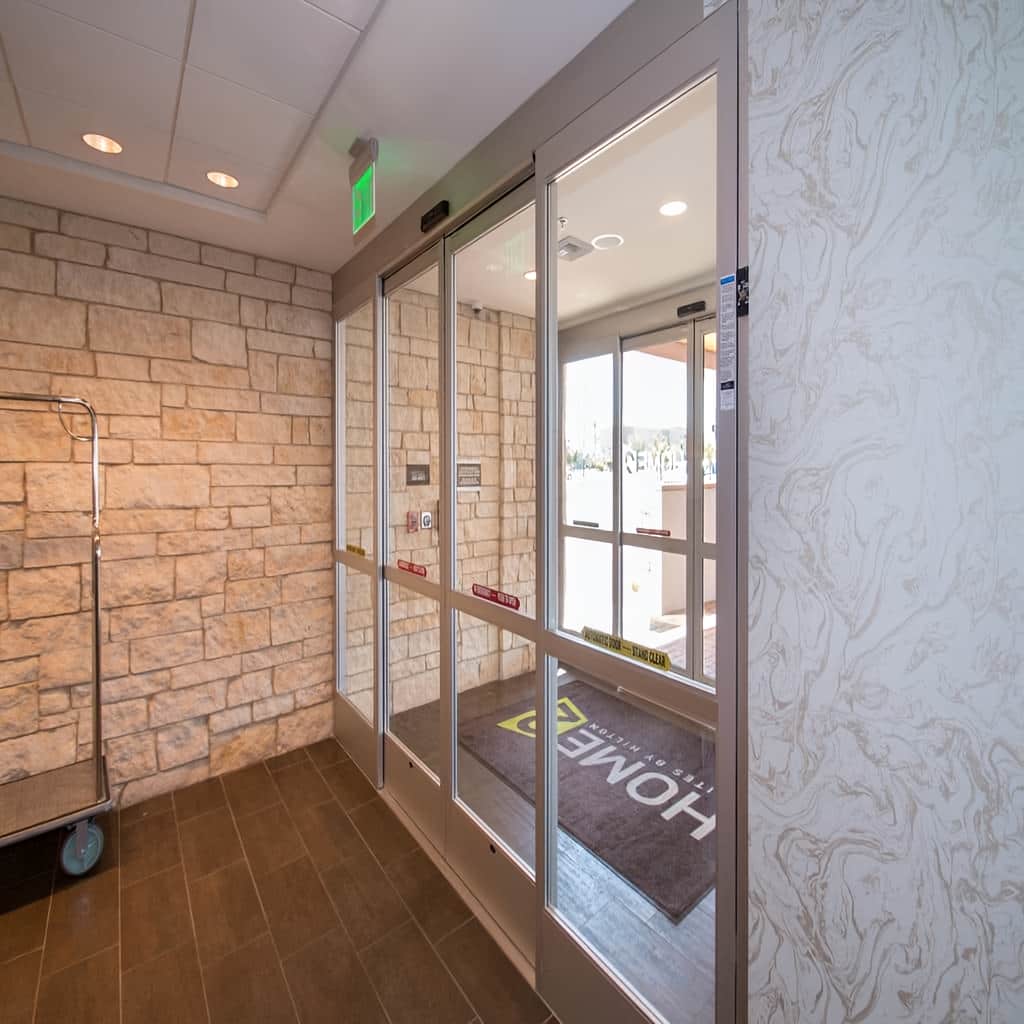

اندازه گیری و نصب در محدودیت واقعی مسیر
اجرای پروژه از مقایسه نقشه اولیه با وضعیت ساخته شده آغاز می شود. ممکن است عرض دهانه مناسب باشد, اما کف شیب داشته باشد یا سقف کاذب امکان اتصال اپراتور را فراهم نکند. مبلمان, دیوار برگشتی و تجهیزات نزدیک نیز می توانند بخشی از شعاع بازشو را اشغال کنند. عرض و ارتفاع در چند نقطه ثبت می شوند و محور لولا, خط بسته شدن و قوس حرکت روی پلان مشخص خواهد شد. در مدل تک لنگه, چند سانتی متر جابه جایی محور می تواند عرض مفید و فاصله لنگه از دیوار را تغییر دهد. زیرسازی, کابل کشی و محل سنسور باید پیش از تولید شیشه هماهنگ شوند تا اصلاحات اصلی به زمان نصب و راه اندازی منتقل نشوند.
برداشت ابعاد و تعیین محور لولای پروژه
عرض دهانه در بالا, میانه و پایین اندازه گیری می شود تا اختلاف دیوار یا قاب مشخص گردد. ارتفاع نیز در چند نقطه ثبت خواهد شد, زیرا شیب کف می تواند فاصله زیر شیشه را در مسیر حرکت تغییر دهد. محور لولا بر اساس نوع یراق, جهت بازشو و عرض مفید تعیین می شود. اگر محور بیش از حد به داخل دهانه منتقل شود, بخشی از مسیر عبور از دست می رود و اگر به لبه نزدیک باشد, اتصال سازه ای ممکن است استحکام کافی نداشته باشد.
پس از تعیین محور, شعاع لنگه روی کف ترسیم می شود و فاصله آن با دیوار, میز, صندلی و تجهیزات کنترل خواهد شد. محل توقف در زاویه نهایی نیز باید فضای کافی داشته باشد. تصاویر دو سمت دهانه و علامت گذاری خط بسته شدن, درک مشترکی میان کارفرما, سازنده و نصاب ایجاد می کنند. تولید شیشه و فریم پس از تأیید این اطلاعات آغاز می شود, زیرا تغییر عرض پنل یا محل سوراخ های یراق پس از ساخت می تواند به اصلاح پرهزینه یا تولید دوباره منجر شود.
زیرسازی اپراتور و آماده سازی کابل ها
اپراتور روکار باید به سطحی مقاوم متصل شود که نیروی رفت وبرگشت بازو را تحمل کند. سقف کاذب, پوشش تزئینی یا پارتیشن سبک بدون تقویت داخلی برای این اتصال مناسب نیستند. پروفیل تقویتی پیش از تکمیل نما اجرا می شود و محل پیچ ها با نقشه اپراتور تطبیق می یابد. در مدل مخفی نیز محفظه موتور و محور باید دقیقاً تراز باشند. اختلاف محور اپراتور و لولا می تواند نیروی جانبی ایجاد کند و حرکت را با صدا یا فشار همراه سازد.
برق موتور, کابل سنسور, قفل, شستی و تجهیزات کنترل دسترسی پیش از نصب شیشه آماده می شوند. کابل ها نباید در مسیر بازو یا لنگه قرار گیرند و محل قطع برق باید برای تعمیرکار قابل دسترس باشد. اگر باتری پشتیبان یا فرمان اضطراری لازم است, فضای تجهیزات آن نیز از ابتدا مشخص خواهد شد. پیش از نصب نهایی, ولتاژ تغذیه و پیوستگی فرمان ها آزمایش می شوند تا تیم اجرا برای اصلاح سیم کشی ناچار به بازکردن پوشش تکمیل شده نباشد.
راه اندازی و رفع خطاهای حرکت لنگه
پس از نصب, لنگه ابتدا با سرعت پایین در تمام قوس حرکت داده می شود تا فاصله از کف, صدای لولا و عملکرد بازو بررسی گردد. سپس سرعت بازشدن, زاویه توقف, زمان بازماندن و سرعت بسته شدن تنظیم می شوند. لنگه نباید در پایان مسیر ضربه بزند یا پیش از رسیدن به زاویه مورد نیاز متوقف شود. سنسور حضور نیز با توقف کاربر در محدوده حرکت آزمایش خواهد شد. چند چرخه متوالی نشان می دهد اپراتور در استفاده پیوسته چه رفتاری دارد.
بسته نشدن کامل, لرزش, صدای اضافه یا بازشدن ناخواسته همیشه به خرابی موتور مربوط نیست. هم راستا نبودن محور, تنظیم نامناسب بازو, افتادگی لولا, تماس شیشه با کف یا میدان گسترده سنسور می توانند علت باشند. عیب یابی از بخش مکانیکی آغاز می شود و سپس کنترلر, قفل و ورودی های فرمان بررسی خواهند شد. افزایش قدرت موتور نباید برای پنهان کردن ایراد محور استفاده شود. پس از اصلاح, تست مانع, قطع برق و بازشدن دستی اجرا می شود و تنظیمات نهایی ثبت می گردند.
- عرض و ارتفاع دهانه در چند نقطه اندازه گیری شوند.
- محور لولا و قوس حرکت روی کف علامت گذاری گردند.
- زیرسازی اپراتور از سقف کاذب مستقل باشد.
- کابل ها پیش از نصب شیشه آزمایش شوند.
- بازشدن دستی و تست مانع هنگام تحویل انجام گیرد.
قیمت, سفارش و خدمات آهن گارد برای پروژه تک لنگه
برآورد قیمت پس از مشخص شدن ابعاد لنگه, نوع شیشه و روش نصب اپراتور قابل اتکا می شود. مدل فریم لس, قاب دار, سکوریت یا لمینت از نظر یراق, وزن و زمان ساخت یکسان نیستند. اپراتور روکار نیز با سیستم مخفی از نظر زیرسازی و دسترسی تعمیر تفاوت دارد. قفل برقی, کارت خوان, سنسور ایمنی, شستی بدون تماس و باتری پشتیبان مشخصات سفارش را کامل می کنند. فرایند حرفه ای از بررسی شعاع حرکت آغاز می شود و پس از برداشت, طراحی محور, آماده سازی زیرساخت, تولید, بسته بندی, حمل, نصب و تست ادامه می یابد. آهن گارد باید پیش از ساخت, جهت بازشو و فضای سرویس را ثبت کند تا تغییر تصمیم در مرحله نصب باعث اصلاح شیشه, فریم یا کابل کشی نشود.

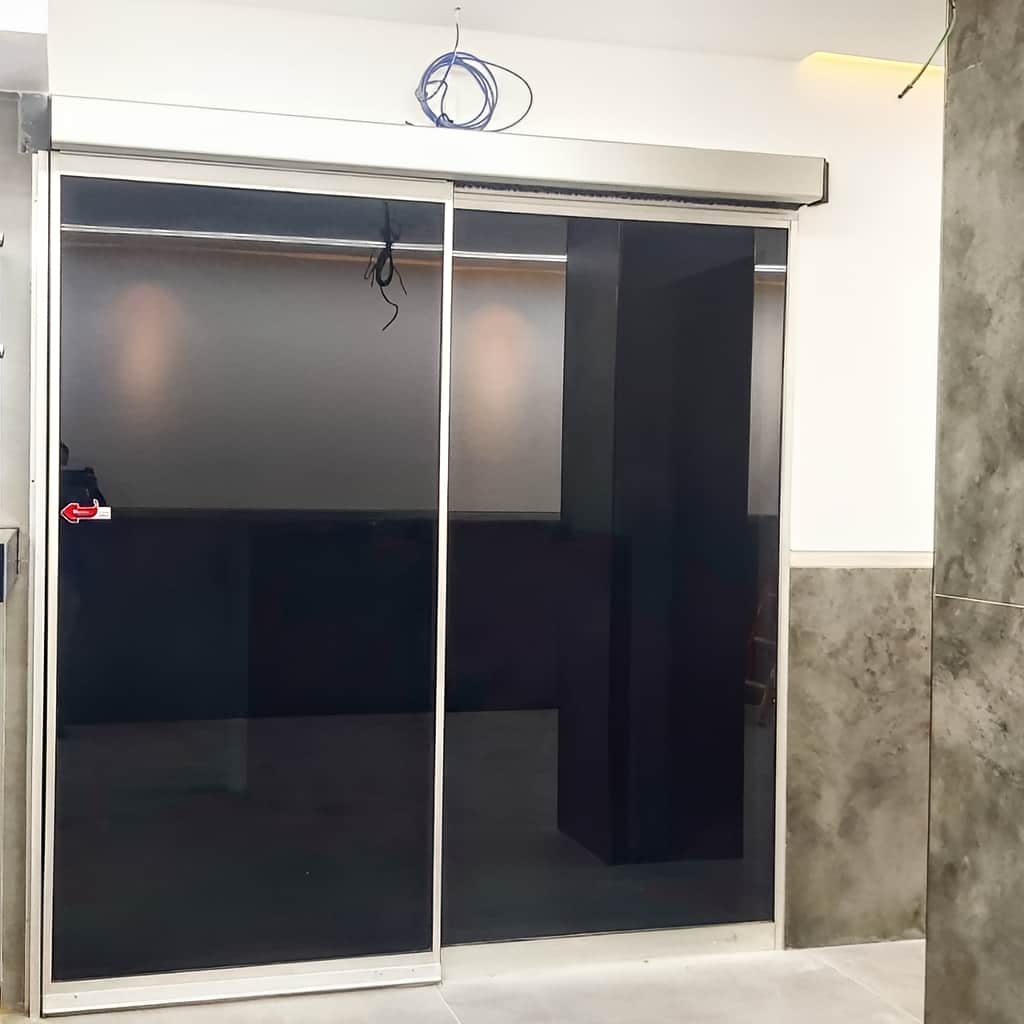

عوامل مؤثر بر قیمت در سناریوی تک لنگه
ابعاد و وزن لنگه از عوامل اصلی برآورد هستند. شیشه سکوریت, لمینت, مات یا دودی مشخصات تولید متفاوتی دارد و مدل فریم دار وزن بیشتری به مجموعه اضافه می کند. نوع یراق, لولا و قفل نیز با وزن و جهت بازشو هماهنگ می شوند. اپراتور باید توان لازم برای حرکت پنل را در زاویه تعیین شده داشته باشد. مدل مخفی معمولاً به زیرسازی و آماده سازی متفاوتی نسبت به بازوی روکار نیاز دارد و نمی توان این دو اجرا را فقط بر اساس ظاهر مقایسه کرد.
شرایط محل نصب نیز بر قیمت اثر می گذارد. تقویت قاب, اصلاح تراز, کابل کشی, آماده سازی سقف, بسته بندی شیشه, حمل و محدودیت دسترسی می توانند برنامه اجرا را تغییر دهند. اگر فضای مورد استفاده فعال باشد, زمان نصب و حفظ مسیر جایگزین نیز اهمیت دارد. برای استعلام قابل اتکا, تصاویر کامل دهانه, ابعاد اولیه, جهت بازشو و نوع تجهیزات ارائه می شوند. قیمت نهایی پس از برداشت دقیق و تأیید نقشه مشخص خواهد شد تا قطعات ضروری یا عملیات آماده سازی از پیشنهاد حذف نشوند.
مراحل سفارش از بررسی شعاع تا تولید
سفارش با تعریف نیاز اصلی پروژه آغاز می شود. ممکن است هدف اتوماتیک کردن درب موجود, ایجاد ورودی شفاف, کنترل دسترسی یا تسهیل عبور کاربران باشد. پس از دریافت تصاویر و اندازه های اولیه, امکان بازشدن به داخل یا بیرون و فضای قوس حرکت بررسی می شود. سپس نوع شیشه, فریم, یراق, اپراتور و سنسورها به صورت اولیه پیشنهاد خواهند شد. این ارزیابی مسیر فنی را روشن می کند, اما جای برداشت نهایی و آزمایش استحکام قاب را نمی گیرد.
پس از اندازه گیری دقیق, نقشه شیشه, محور لولا و محل اتصال اپراتور تأیید می شود و تولید آغاز خواهد شد. زیرسازی و کابل کشی باید پیش از حمل پنل آماده باشند. آهن گارد می تواند هماهنگی میان تیم شیشه, برق و نصب را کنترل کند تا جهت حرکت و محل یراق با نقشه مطابقت داشته باشند. هنگام تحویل, سنسور, قفل, بازشدن دستی و حالت قطع برق آزمایش می شوند. مشخصات قطعات و تنظیمات کنترلر نیز ثبت خواهند شد تا تعمیر یا توسعه آینده بر پایه اطلاعات دقیق انجام گیرد.
نگهداری و تعمیر اپراتور لولایی
لولا, محور, بازو, موتور, قفل و سنسورها به بازدید دوره ای نیاز دارند. شل شدن اتصال بازو یا افتادگی محدود لولا می تواند زاویه بسته شدن را تغییر دهد و باعث تماس شیشه با کف شود. افزایش صدا, کاهش سرعت, بسته نشدن کامل یا توقف در میانه قوس نشانه هایی هستند که باید بررسی شوند. نظافت شیشه نیز نباید موجب ورود رطوبت به موتور, محور کف یا تجهیزات برقی گردد. فاصله سرویس بر اساس وزن لنگه و حجم تردد تعیین می شود.
در تعمیر, ابتدا هم راستایی محور و وضعیت لولا بررسی می شوند. سپس بازو, موتور, کنترلر و سنسورها آزمایش خواهند شد. تعویض اپراتور بدون رفع افتادگی لنگه می تواند فشار را به قطعه جدید منتقل کند. قطعات جایگزین باید با وزن شیشه و زاویه بازشو سازگار باشند. خدمات مناسب شامل تنظیم مکانیکی, تأمین یراق, تست مانع و ثبت تغییرات است. پس از تعمیر, چند چرخه پیوسته و بازشدن دستی اجرا می شود تا حرکت نرم و توقف کنترل شده دوباره تأیید گردند.
- استعلام قیمت با ابعاد و وزن لنگه انجام شود.
- جهت بازشو و مدل اپراتور در سفارش ثبت گردند.
- زیرسازی و کابل کشی پیش از حمل شیشه تکمیل شوند.
- تست قفل, سنسور و بازشدن دستی هنگام تحویل انجام گیرد.
- سرویس دوره ای محور و بازو بر اساس تردد اجرا شود.
این مدل برای دهانه ای مناسب است که فضای جانبی لازم برای درب کشویی وجود ندارد, اما قوس حرکت یک لنگه آزاد است. راهروهای داخلی, ورودی بخش اداری و اتاق های کنترل شده از کاربردهای آن هستند. جهت بازشو باید با مسیر کاربران و چیدمان هماهنگ شود. وزن شیشه, استحکام قاب و حجم تردد نیز در انتخاب اپراتور اثر دارند. بررسی شعاع حرکت پیش از سفارش مانع برخورد لنگه با دیوار یا تجهیزات می شود.
اپراتور روکار دسترسی ساده تری برای تنظیم و تعمیر دارد و روی بسیاری از دهانه های موجود قابل اجرا است. مدل مخفی تجهیزات کمتری در دید باقی می گذارد, اما به زیرسازی, فضای نصب و دریچه سرویس دقیق تری نیازمند است. انتخاب میان آن ها به معماری, وزن شیشه, ارتفاع سقف و امکان تعمیر آینده بستگی دارد. پنهان کردن موتور بدون دسترسی مناسب می تواند سرویس ساده را به بازکردن بخشی از نما تبدیل کند.
شیشه سکوریت برای ایجاد ورودی شفاف کاربرد زیادی دارد و مشخصات آن بر اساس ابعاد لنگه تعیین می شود. شیشه لمینت به دلیل لایه میانی, پس از آسیب احتمالی پیوستگی قطعات را بهتر حفظ می کند, اما وزن بیشتری دارد. این وزن باید در انتخاب لولا, یراق و اپراتور لحاظ شود. تصمیم نهایی به کاربری فضا, ابعاد پنل, سطح ایمنی مورد انتظار و ساختار قاب بستگی دارد و برای همه پروژه ها یکسان نیست.
قیمت به ابعاد شیشه, نوع پنل, فریم, یراق, لولا و مدل اپراتور وابسته است. سیستم مخفی با بازوی روکار از نظر زیرسازی و نصب تفاوت دارد. سنسور, قفل, کارت خوان, باتری پشتیبان, کابل کشی, بسته بندی و شرایط حمل نیز در برآورد اثر می گذارند. برای محاسبه دقیق, تصاویر و اندازه های اولیه بررسی می شوند و مشخصات نهایی پس از برداشت دهانه و تأیید جهت بازشو تعیین خواهد شد.
عرض و ارتفاع تقریبی, تصاویر دو سمت دهانه, جهت مطلوب بازشو, وضعیت کف و سقف و حجم تردد اطلاعات اولیه هستند. نوع شیشه, فریم لس یا فریم دار بودن و نیاز به کنترل دسترسی نیز باید مشخص شوند. پس از بررسی اولیه, شعاع حرکت و استحکام قاب ارزیابی می شود. تولید شیشه و آماده سازی اپراتور پس از برداشت دقیق و تأیید نقشه آغاز خواهد شد تا احتمال برخورد یا دوباره کاری کاهش پیدا کند.
افزایش صدا, کاهش سرعت, بسته نشدن کامل, تماس شیشه با کف یا توقف در میانه حرکت نشانه نیاز به بررسی هستند. علت ممکن است افتادگی لولا, تنظیم نامناسب بازو, شل شدن اتصال, اختلال قفل یا خطای سنسور باشد. عیب یابی باید از محور و اجزای مکانیکی آغاز شود و سپس موتور و کنترلر بررسی گردند. سرویس دوره ای از فشار بیشتر بر اپراتور جلوگیری می کند و احتمال توقف ناگهانی درب را کاهش می دهد.
جمع بندی
6 طرح درب اتوماتیک شیشه ای تک لنگه لولایی باید بر اساس شعاع بازشو, جهت ورود و محدودیت واقعی فضای نصب مقایسه شوند. مدل فریم لس سکوریت, فریم دار آلومینیومی, شیشه لمینت, اپراتور بازویی, سیستم مخفی و طرح کنترل دسترسی هرکدام برای وضعیت اجرایی متفاوتی مناسب هستند. وزن شیشه, محور لولا, یراق, بازو, موتور, قفل و سنسورهای ایمنی باید به صورت یک مجموعه هماهنگ انتخاب شوند. اندازه گیری پس از تثبیت کف, علامت گذاری قوس حرکت و اجرای زیرسازی مقاوم از برخورد یا اصلاحات پرهزینه هنگام نصب جلوگیری می کنند. قیمت نهایی به مدل, ابعاد, قطعات و شرایط اجرا وابسته است و بدون بررسی دهانه نمی توان برآورد دقیقی ارائه داد. برای ایجاد هماهگی بیشتر میان ظاهر, عرض عبور و حرکت ایمن, می توان تصاویر و مشخصات پروژه را در اختیار آهن گارد قرار داد. دریافت مشاوره, استفاده از راهنمای خرید, سفارش حرفه ای و استعلام قیمت روز پیش از تولید, مسیر ساخت و نصب را روشن تر می کند.
