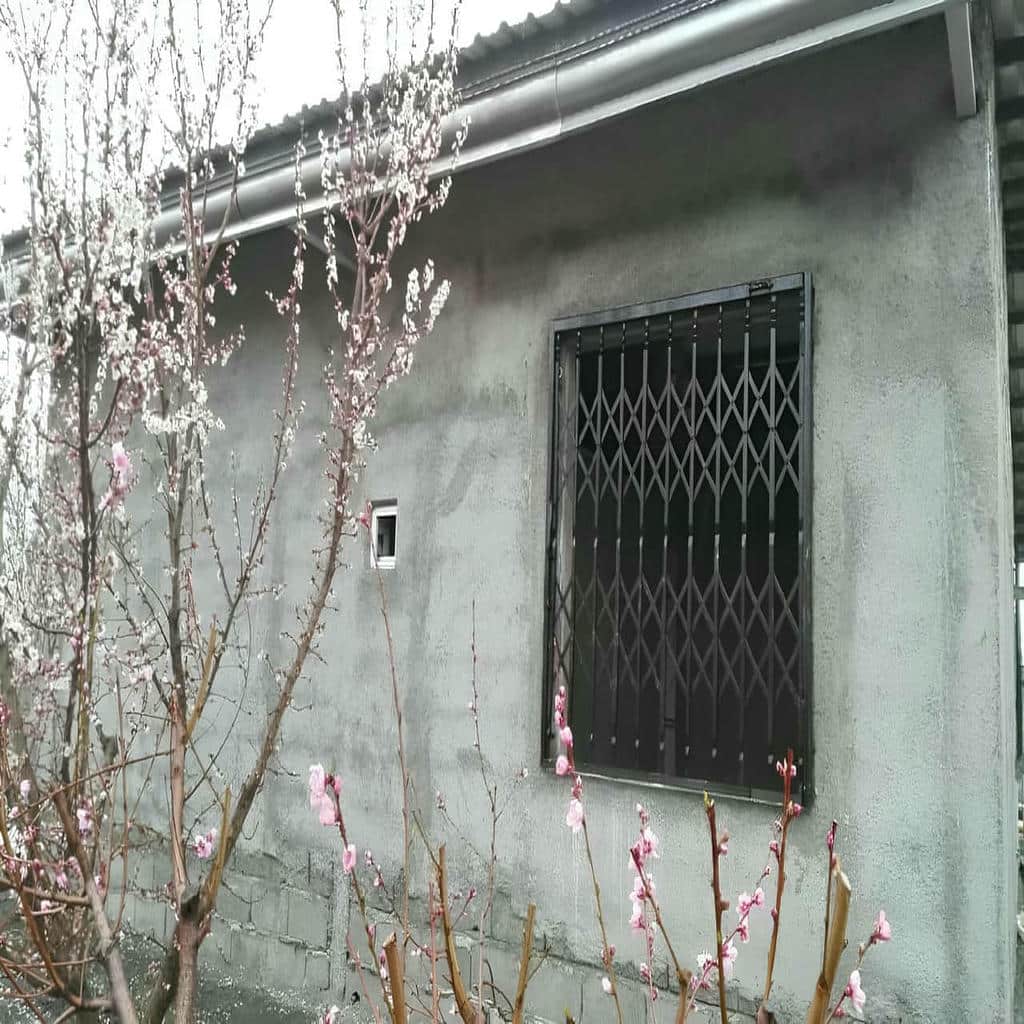

6 مدل حفاظ پنجره ریلی بازشو
6 مدل حفاظ پنجره ریلی بازشو برای پروژه ای کاربرد دارند که ریل, لنگه متحرک و فضای جانبی پنجره باید بدون مسدودکردن مسیر استفاده در یک سازه ایمن هماهنگ شوند. در چنین موقعیتی, انتخاب مدل از روی ظاهر یک نمونه آماده آغاز نمی شود؛ ابتدا عرض دهانه, جهت حرکت پنجره, محل دستگیره, مسیر جمع شدن حفاظ و ظرفیت زیرسازی برسی می شود تا لنگه ریلی پس از نصب روان حرکت کند. حفاظ پنجره ریلی بازشو می تواند به صورت تک لنگه جانبی, دولنگه متقارن, تلسکوپی, آکاردئونی ریلی, شبکه ای کشویی یا مدل ترکیبی ثابت و متحرک ساخته شود. تفاوت این مدل ها در فضای لازم برای بازشدن, تعداد ریل و چرخ, نوع قفل, وزن لنگه, تراکم پروفیل و روش مهار قاب دیده می شود. انتخاب نادرست ممکن است بخشی از پنجره را همیشه مسدود نگه دارد, دسترسی به توری را دشوار کند یا با تجمع گردوغبار در ریل, حرکت حفاظ را مختل سازد. مقطع پروفیل, کیفیت جوشکاری, توقف انتهایی, پوشش رنگ و امکان تعمیر قطعات نیز باید پیش از ساخت مشخص شوند. قیمت نهایی به ابعاد, نوع مدل, تعداد لنگه ها, قطعات حرکتی و محدودیت اجرای محل وابسته است. آهن گارد با بررسی شرایط واقعی پروژه, سفارش حفاظ پنجره ریلی بازشو را از اندازه گیری تا ساخت, نصب و تنظیم نهایی هماهنگ می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| پنجره باریک با فضای جانبی آزاد | در این سناریو, مدل تک لنگه ریلی با یک قاب ثابت, ریل مقاوم و چرخ متناسب, بدون نیاز به شعاع بازشو در کنار پنجره جمع می شود. | عرض فضای جانبی باید دست کم با عرض بخش متحرک هماهنگ باشد تا لنگه به صورت کامل از مقابل دهانه کنار برود. |
| دهانه عریض با محور مرکزی | مدل دولنگه متقارن از دو لنگه کشویی, ریل مشترک و قفل مرکزی تشکیل می شود و وزن حفاظ را میان دو بخش تقسیم می کند. | محور قفل و محل توقف دو لنگه باید با مرکز واقعی پنجره و تقسیم بندی قاب هماهنگ شود. |
| فضای جانبی محدود پروژه | مدل تلسکوپی با چند لنگه باریک و ریل چندمسیره, قطعات را روی یکدیگر جمع می کند و به فضای کناری کمتری نیاز دارد. | عمق قاب و تعداد مسیرهای ریل را پیش از ساخت کنترل کنید تا سازه بیش از حد از نمای پنجره بیرون نزند. |
| نیاز به جمع شدن فشرده | مدل آکاردئونی ریلی با مفصل, چرخ و شبکه تاشونده, سطح حفاظ را در یک سمت جمع می کند و دهانه بیشتری آزاد می گذارد. | کیفیت مفصل ها و محل قفل باید متناسب با استفاده روزانه انتخاب شود تا شبکه در حرکت دچار افتادگی نشود. |
| پروژه با نیاز به دید منظم | مدل شبکه ای کشویی با پروفیل های عمودی و افقی, فرم یکپارچه ای ایجاد می کند و استحکام لنگه را در دهانه عریض افزایش می دهد. | تراکم شبکه را با وزن قابل تحمل چرخ ها و میزان نورگیری پنجره هم زمان بسنجید. |
| نیاز به حفاظت دائمی بخشی از دهانه | مدل ترکیبی ثابت و متحرک, یک قسمت را با قاب ثابت محافظت می کند و بخش دیگر را برای دسترسی روی ریل حرکت می دهد. | محل بخش ثابت را بر اساس دستگیره, توری و جهت استفاده از پنجره تعیین کنید. |
| نمای تکمیل شده و حساس | مدل قاب مستقل با پایه های مهارشده, وزن ریل و لنگه را به زیرسازی منتقل می کند و به قاب پنجره فشار وارد نمی سازد. | پیش از نصب, مصالح پشت نما و فاصله ایمن سوراخ کاری از لبه سنگ یا پوشش را مشخص کنید. |
| محیط دارای گردوغبار | مدل با ریل قابل پاک سازی, چرخ محافظت شده و توقف انتهایی, امکان نگهداری دوره ای را بدون بازکردن کامل سازه فراهم می کند. | ریل را در نقطه ای نصب کنید که آب, گردوغبار و اجسام ریز در مسیر حرکت آن جمع نشوند. |
| لنگه سنگین و پرتردد | مدل تقویت شده با قاب فولادی, چرخ های متناسب و کلاف میانی, تغییر شکل لنگه را در استفاده مکرر کاهش می دهد. | ظرفیت چرخ, ریل و نقاط جوش را بر اساس وزن واقعی سازه انتخاب کنید, نه فقط ابعاد ظاهری پنجره. |
اطلاعات تماس
روایت کاربرد مدل های ریلی در محدودیت های واقعی پروژه
انتخاب میان مدل های ریلی به این بستگی دارد که لنگه پس از بازشدن کجا قرار می گیرد و کاربر چه مقدار از دهانه را باید در اختیار داشته باشد. پنجره باریک با دیوار جانبی آزاد می تواند از مدل تک لنگه استفاده کند, اما دهانه عریض با محور مشخص معمولاً با دو لنگه متقارن بهتر مدیریت می شود. اگر فضای کناری محدود باشد, ساختار تلسکوپی یا آکاردئونی مطرح می شود و در پروژه ای که فقط بخشی از پنجره باید باز بماند, مدل ترکیبی ثابت و متحرک راهکار مناسب تری است. مزیت حفاظ پنجره ریلی بازشو, حذف شعاع حرکت لنگه و استفاده بهتر از فضای داخلی است. با این حال, این مزیت تنها زمانی حفظ می شود که عرض جانبی, عمق قاب, وزن لنگه و مسیر ریل از ابتدا اندازه گیری شوند و مدل انتخاب شده در استفاده روزمره به مانع جدیدی تبدیل نشود.

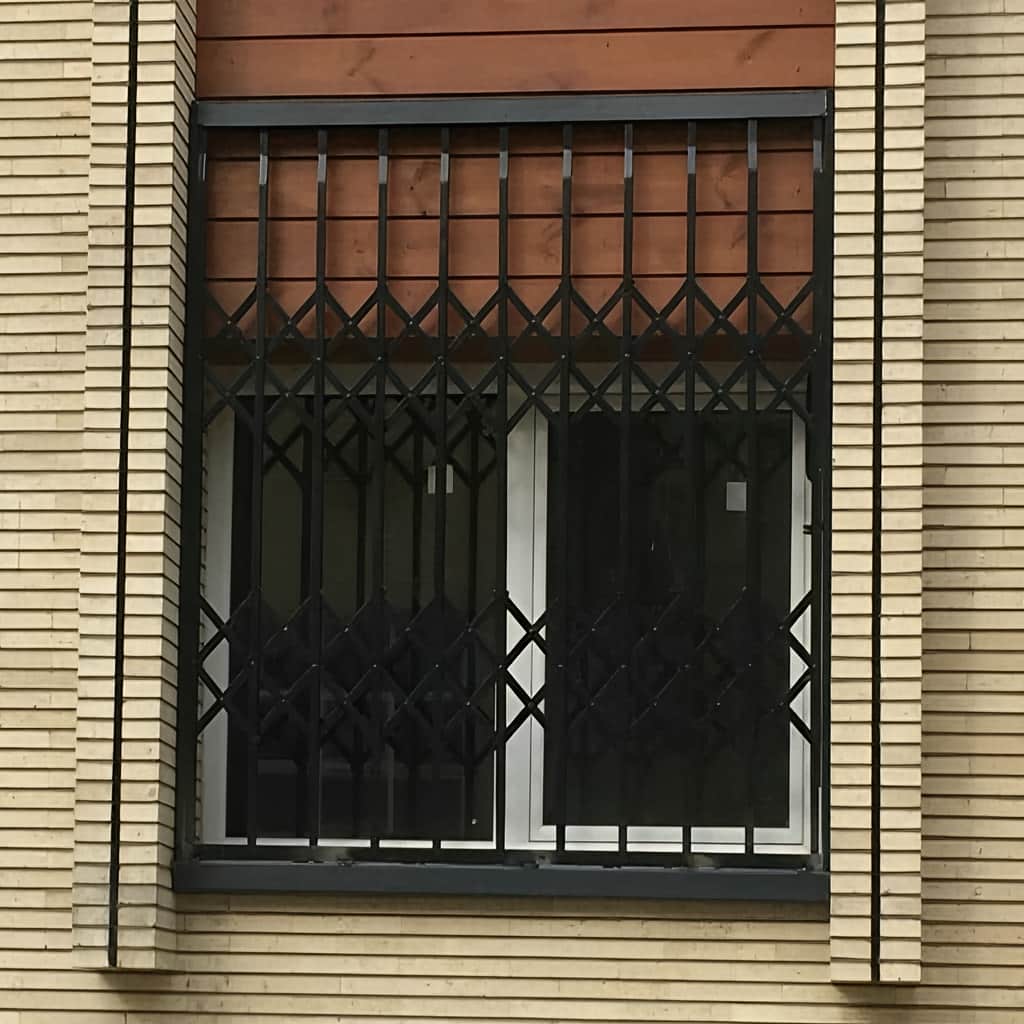

مدل تک لنگه برای پروژه دارای فضای جانبی کامل
در پروژه ای که کنار پنجره به اندازه کافی دیوار یا فضای آزاد وجود دارد, لنگه حفاظ می تواند به صورت کامل روی یک ریل به همان سمت حرکت کند. این مدل ساختار ساده تری دارد و تعداد قطعات متحرک آن نسبت به مدل تلسکوپی کمتر است. پیش از انتخاب, باید عرض مفید کنار دهانه اندازه گیری شود؛ زیرا قاب, توقف انتهایی و محل قفل بخشی از این فضا را اشغال می کنند. اگر فضای جانبی کمتر از عرض لنگه باشد, بخشی از پنجره پس از بازشدن همچنان پوشیده می ماند و هدف دسترسی کامل محقق نمی شود.
وزن لنگه تک تکه نیز باید در طراحی ریل و چرخ دیده شود. هرچه دهانه عریض تر و تراکم پروفیل بیشتر باشد, نیروی بیشتری به اتصالات بالایی یا پایینی وارد می شود. استفاده از کلاف میانی می تواند از پیچش سازه جلوگیری کند, اما محل آن باید با قاب پنجره و دید بیرون هماهنگ باشد. در مرحله تحویل, حرکت از ابتدا تا انتهای ریل, عملکرد توقف ها و درگیری قفل آزمایش می شود. لنگه نباید در میانه مسیر گیر کند یا هنگام رسیدن به انتها به قاب ضربه بزند.

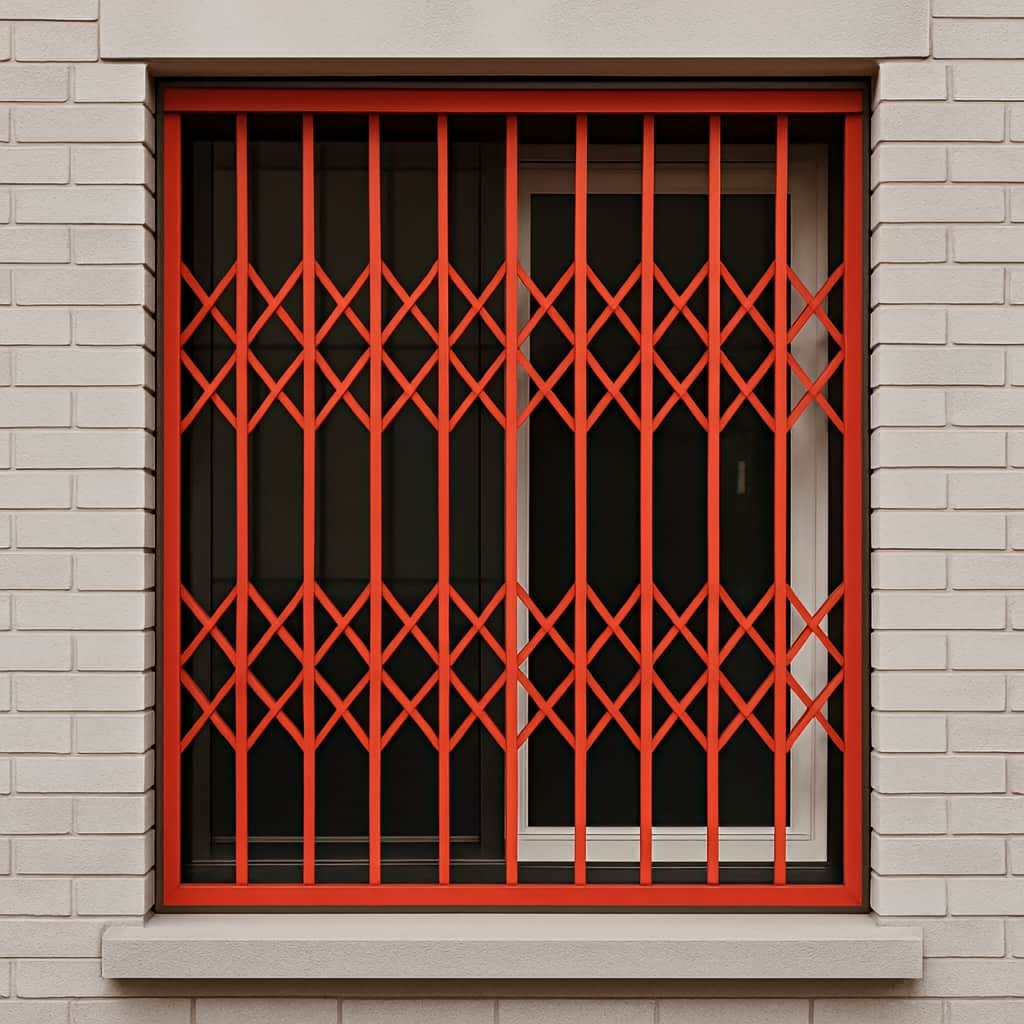

مدل دولنگه برای دهانه عریض و محور متقارن
در پنجره ای که عرض زیادی دارد, ساخت یک لنگه یکپارچه می تواند وزن و طول آزاد سازه را افزایش دهد. مدل دولنگه ریلی, دهانه را به دو بخش تقسیم می کند و هر لنگه به سمت مخالف حرکت می نماید. این تقسیم وزن, انتخاب چرخ و ریل را منطقی تر می کند و ظاهر متقارن تری می سازد. محل برخورد دو لنگه باید با محور پنجره هماهنگ باشد و قفل مرکزی در نقطه ای قرار گیرد که از داخل دسترسی مناسبی داشته باشد. اگر محور قاب پنجره جابه جا باشد, تقسیم مساوی لزوماً بهترین نتیجه نیست.
در این مدل, هماهنگی حرکت دو لنگه اهمیت دارد. اختلاف ارتفاع ریل یا تاب جزئی قاب می تواند باعث شود لنگه ها در مرکز به درستی روی هم قرار نگیرند. پیش از نصب نهایی, هم راستایی زبانه ها, فاصله میان دو قاب و توقف هر سمت کنترل می شود. اگر پنجره چند لنگه داشته باشد, خطوط داخلی حفاظ بهتر است با تقسیم بندی آن هماهنگ شوند تا نمای روبه رو منظم بماند. امکان بازکردن فقط یک سمت نیز برای استفاده روزانه مزیت دارد و لازم نیست همیشه کل دهانه آزاد شود.

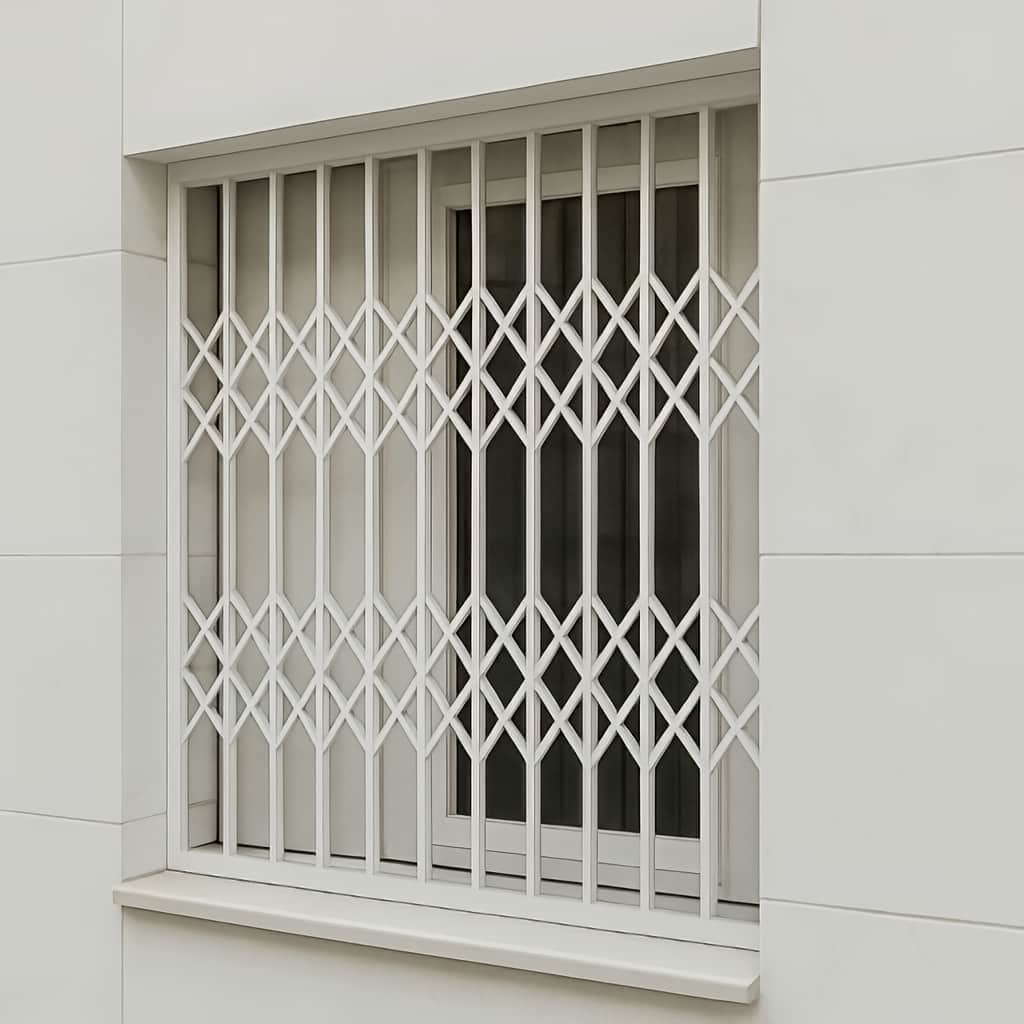

مدل تلسکوپی برای پروژه با دیوار جانبی کوتاه
در پروژه ای که فضای کنار پنجره برای جمع شدن یک لنگه کامل کافی نیست, مدل تلسکوپی از چند بخش باریک استفاده می کند که هنگام بازشدن روی یکدیگر قرار می گیرند. این ساختار فضای جانبی کمتری می خواهد, اما عمق قاب و تعداد مسیرهای ریل را افزایش می دهد. تعداد لنگه ها باید از روی عرض دهانه و فضای آزاد کناری مشخص شود. افزایش بیش از حد بخش ها, وزن قطعات و نیاز به تنظیم را بیشتر می کند و ممکن است نمای جانبی حفاظ را حجیم نشان دهد.
حرکت هماهنگ لنگه های تلسکوپی به چرخ های هم تراز, ریل دقیق و توقف های کنترل شده وابسته است. هر بخش باید بدون برخورد با بخش مجاور حرکت کند و در حالت بسته, فاصله نامناسب میان لنگه ها باقی نماند. محل قفل معمولاً روی لنگه اصلی طراحی می شود, اما اتصال سایر بخش ها نیز باید در حالت بسته پایدار باشد. دسترسی برای پاک سازی مسیرهای داخلی ریل باید از ابتدا پیش بینی شود؛ زیرا تجمع آلودگی در یکی از مسیرها می تواند حرکت کل مجموعه را مختل کند.
- عرض فضای جانبی را پیش از انتخاب مدل تک لنگه اندازه گیری کنید.
- برای دهانه عریض, وزن را میان دو لنگه متقارن تقسیم کنید.
- مدل تلسکوپی را بر اساس فضای جمع شدن و عمق قابل قبول قاب طراحی کنید.
- محل توقف و قفل را در نقشه حرکت لنگه ها مشخص سازید.
- امکان پاک سازی ریل را در همه مدل های متحرک حفظ کنید.
ساختار ریل, چرخ و قاب در مسیر تولید حفاظ
کیفیت حفاظ ریلی بیش از آنکه به ظاهر خطوط وابسته باشد, از هماهنگی ریل, چرخ, قاب و وزن لنگه شکل می گیرد. ریل باید روی سطحی پایدار و تراز قرار گیرد و چرخ ها نیز متناسب با وزن واقعی سازه انتخاب شوند. قاب بیرونی وظیفه انتقال نیرو به دیوار را دارد و نباید فشار حرکت به قاب پنجره منتقل شود. در مدل های چندلنگه, هر مسیر ریل باید فاصله دقیق و توقف مستقل داشته باشد. کیفیت جوشکاری نیز بر گونیا ماندن لنگه اثر می گذارد؛ لنگه تاب دار حتی روی ریل سالم نیز روان حرکت نمی کند. پوشش رنگ باید پس از آزمایش کامل قطعات اجرا شود تا تنظیم, جوش یا سوراخ کاری دوباره سطح نهایی را آسیب نزند. ساخت موفق زمانی شکل می گیرد که قطعات حرکتی بر اساس سناریوی استفاده انتخاب شوند و نگهداری آینده نیز در طراحی آن ها دیده شود.
انتخاب ریل بر اساس مسیر حرکت و شرایط محیط
ریل بالایی, پایینی یا ترکیبی هرکدام شرایط اجرایی متفاوتی دارند. در ریل پایینی, وزن لنگه مستقیم تر منتقل می شود, اما مسیر در معرض گردوغبار و رطوبت قرار می گیرد. ریل بالایی کف یا لبه پایین پنجره را آزاد نگه می دارد, ولی زیرسازی آن باید توان تحمل وزن را داشته باشد. در بعضی پروژه ها از هدایت پایین و تحمل اصلی بالا استفاده می شود تا حرکت کنترل شده تر باشد. انتخاب روش از وضعیت دیوار, وزن لنگه و امکان پاک سازی محل به دست می آید.
طول ریل باید علاوه بر عرض دهانه, مسیر کامل جمع شدن حفاظ و فضای توقف را پوشش دهد. برش کوتاه ریل باعث می شود لنگه به طور کامل کنار نرود و افزایش بی دلیل آن نیز روی نما بیرون زدگی ایجاد می کند. در مدل دولنگه, محل اتصال یا فاصله میان ریل ها باید بدون پله و اختلاف تراز باشد. پوشش ریل و نقاط اتصال آن نیز در برابر رطوبت محافظت می شوند. پس از نصب, مسیر حرکت با بار واقعی آزمایش می شود تا خمیدگی یا لرزش زیر وزن لنگه مشخص گردد.

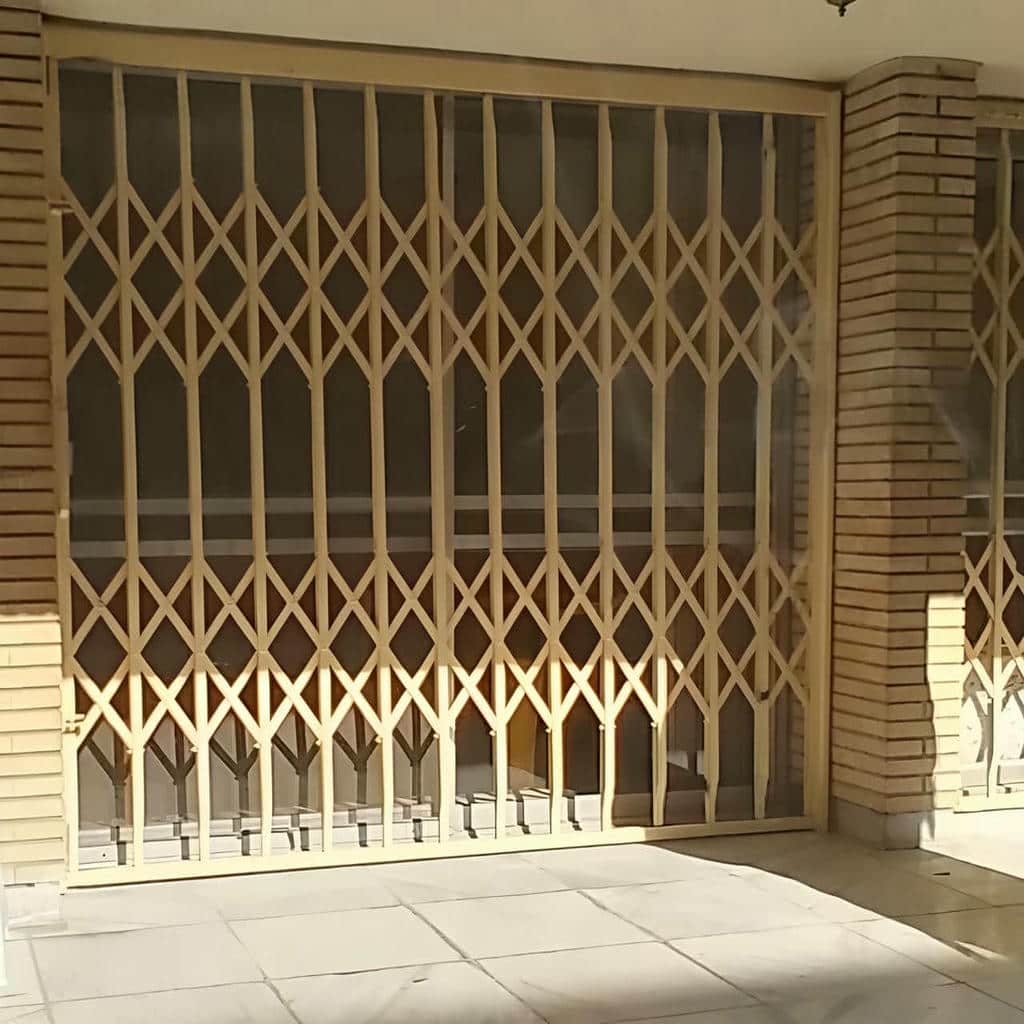

چرخ و یراق متناسب با وزن لنگه متحرک
چرخ باید بر اساس وزن, تعداد لنگه ها و دفعات استفاده انتخاب شود. قطعه ای که برای یک قاب سبک مناسب است, در مدل شبکه ای یا آکاردئونی سنگین دوام کافی نخواهد داشت. تعداد چرخ ها نیز فقط با طول لنگه تعیین نمی شود؛ محل تمرکز وزن و وجود کلاف های تقویتی اهمیت دارد. اگر وزن به صورت نامتعادل روی یک سمت قرار گیرد, چرخ همان ناحیه سریع تر فرسوده می شود. طراحی قاب باید بار را به صورت یکنواخت میان نقاط حرکتی پخش کند.
یراق شامل نگهدارنده, محدودکننده خروج, توقف انتهایی و قطعات تنظیم نیز می شود. نبود محدودکننده مناسب می تواند اجازه دهد لنگه در اثر ضربه از مسیر خارج شود. توقف انتهایی باید انرژی حرکت را کنترل کند و نباید فقط یک قطعه ضعیف در پایان ریل باشد. در مدل آکاردئونی, مفصل ها و اتصال آن ها به شبکه نیز بخشی از سیستم حرکتی محسوب می شوند. همه قطعات پیش از رنگ و تحویل چند بار تحت حرکت کامل آزمایش می شوند تا لقی, صدای غیرعادی یا برخورد مشخص شود.
قاب فولادی و جوشکاری بدون ایجاد تاب
لنگه ریلی باید گونیا و تخت باقی بماند, زیرا کوچک ترین تاب می تواند فاصله چرخ ها را تغییر دهد و حرکت را دشوار کند. قطعات قاب روی سطح تراز مونتاژ می شوند و جوشکاری به صورت متقارن پیش می رود تا حرارت در یک سمت متمرکز نشود. در مدل شبکه ای, تعداد تقاطع ها بیشتر است و هر جوش انقباض کوچکی ایجاد می کند. کنترل قطرهای قاب در مراحل مختلف اجازه می دهد انحراف پیش از تکمیل ساخت اصلاح شود و سازه با فشار روی ریل قرار نگیرد.
مقطع قاب بر اساس عرض, ارتفاع, تراکم خطوط و نوع حرکت انتخاب می شود. قاب بسیار سبک در استفاده مکرر تغییر فرم می دهد و قاب بیش از حد سنگین, فشار غیرضروری به چرخ و ریل وارد می کند. خطوط داخلی نیز باید طوری به قاب متصل شوند که وزن در یک نقطه متمرکز نشود. پس از جوشکاری, سطح اتصال ها پرداخت و پوشش محافظ اجرا می شود. محل چرخ, قفل و توقف ها باید پیش از رنگ نهایی آماده باشد تا عملیات اصلاحی بعدی به پوشش آسیب نزند.
- نوع ریل را بر اساس وزن, زیرسازی و امکان پاک سازی انتخاب کنید.
- طول ریل را برای حرکت کامل و فضای توقف محاسبه کنید.
- ظرفیت چرخ را با وزن واقعی لنگه و تعداد دفعات استفاده تطبیق دهید.
- محدودکننده خروج و توقف انتهایی را جزو اجزای اصلی بدانید.
- گونیا و تخت بودن قاب را پیش از نصب روی ریل کنترل کنید.
اندازه گیری و نصب ریلی بر پایه فضای حرکت پروژه
نصب حفاظ ریلی از تعیین مسیر حرکت آغاز می شود, نه از اندازه گیری ساده عرض و ارتفاع پنجره. باید مشخص شود لنگه پس از بازشدن در کدام سمت قرار می گیرد, چه موانعی در مسیر دارد و ریل روی چه زیرسازی مهار می شود. دستگیره پنجره, توری, پرده, لبه دیوار و تجهیزات نزدیک می توانند مسیر را محدود کنند. دهانه نیز ممکن است کاملاً گونیا نباشد و اختلاف ارتفاع دو سمت, ریل را از تراز خارج سازد. در مدل تلسکوپی, عمق چند مسیر و در مدل آکاردئونی, فضای جمع شدن مفصل ها باید اندازه گیری شود. مسیر حمل قطعه تا محل نیز اهمیت دارد؛ حفاظ بزرگ ممکن است نیازمند ساخت چندبخشی باشد. آماده سازی دقیق باعث می شود محصول بدون برش گسترده نصب شود, حرکت روانی داشته باشد و پس از بازشدن, بخش مورد نیاز پنجره را واقعاً آزاد کند.
اندازه گیری دهانه و فضای جمع شدن حفاظ
عرض پنجره در بالا, میانه و پایین و ارتفاع در دو سمت اندازه گیری می شود. قطرهای بازشو نیز میزان گونیا بودن محل را نشان می دهند. علاوه بر دهانه, طول فضای آزاد جانبی باید از لبه قاب تا نخستین مانع ثبت شود. ناودان, لوله, ستون, گوشه دیوار یا برجستگی نما می تواند مسیر لنگه را محدود کند. در مدل تک لنگه, این طول باید برای جمع شدن کامل سازه کافی باشد و در مدل دولنگه, هر سمت به صورت مستقل بررسی شود.
در مدل تلسکوپی, فضای جانبی کمتر است, اما عمق مورد نیاز افزایش پیدا می کند. بنابراین فاصله حفاظ تا مسیر عبور, پرده و لبه داخلی باید ثبت شود. مدل آکاردئونی نیز در حالت جمع شده یک بسته فشرده ایجاد می کند که نباید جلوی دستگیره یا بخشی از پنجره قرار گیرد. همه این اندازه ها پیش از طراحی شبکه داخلی وارد نقشه می شوند. اگر چند پنجره مشابه وجود داشته باشد, هر دهانه جداگانه اندازه گیری می شود, زیرا اختلاف بنایی می تواند روی حرکت و تراز ریل اثر بگذارد.
تراز ریل و تعیین نقاط اتصال به زیرسازی
ریل باید روی خطی کاملاً تراز نصب شود؛ اختلاف کوچک ارتفاع باعث می شود لنگه به صورت خودکار به یک سمت حرکت کند یا در بخشی از مسیر فشار بیشتری به چرخ وارد شود. سطح نما همیشه مبنای قابل اعتماد نیست و تراز واقعی باید با ابزار کنترل شود. نقاط اتصال نیز باید به دیوار یا زیرسازی مقاوم برسند. نصب مستقیم روی سنگ یا پوشش ظاهری, بدون بررسی پشت آن, می تواند در اثر وزن و حرکت مکرر دچار شل شدگی شود.
فاصله پیچ ها یا پایه ها بر اساس طول ریل و بار لنگه تعیین می شود. در محل اتصال قطعات ریل, نباید اختلاف سطحی ایجاد شود که چرخ هنگام عبور ضربه بزند. اگر ریل چندمسیره باشد, فاصله مسیرها باید در کل طول ثابت بماند. پیش از نصب نهایی, قاب در موقعیت خود قرار می گیرد و مسیر حرکت آزمایشی انجام می شود. سپس اتصال ها تثبیت و نقاط آسیب دیده پوشش ترمیم می شوند. این روند از تنظیم های مکرر پس از تحویل جلوگیری می کند.
آزمایش حرکت, قفل و توقف پس از اجرا
پس از نصب, لنگه باید در تمام طول ریل با نیروی یکنواخت حرکت کند. سخت شدن حرکت در یک نقطه ممکن است نشانه اختلاف تراز, تاب قاب یا وجود مانع در مسیر باشد. مدل دولنگه باید در مرکز به درستی بسته شود و مدل تلسکوپی نیز باید بدون برخورد بخش ها جمع گردد. در مدل آکاردئونی, مفصل ها نباید هنگام بازشدن از محور خارج شوند. آزمایش فقط با چند حرکت کوتاه کافی نیست و چرخه کامل باز و بسته شدن چند بار تکرار می شود.
قفل باید بدون فشار اضافی درگیر شود و زبانه در موقعیت درست قرار گیرد. توقف انتهایی نیز باید مانع برخورد شدید لنگه به قاب یا خروج چرخ از مسیر شود. سپس فاصله حفاظ از پنجره, دسترسی به توری و عملکرد دستگیره کنترل می گردد. اگر ریل پایین نصب شده باشد, امکان پاک سازی و خروج آب نیز بررسی می شود. تحویل پروژه زمانی کامل است که کاربر بتواند سازه را روان حرکت دهد و همه اجزای پنجره بدون مزاحمت به کار خود ادامه دهند.
- فضای جانبی را تا نخستین مانع واقعی اندازه گیری کنید.
- برای مدل تلسکوپی, عمق چند مسیر ریل را در نظر بگیرید.
- ریل را مستقل از خطوط ظاهری نما با ابزار دقیق تراز کنید.
- اتصال ها را به زیرسازی مقاوم برسانید و فقط به پوشش متکی نباشید.
- حرکت, قفل و توقف را با چند چرخه کامل آزمایش کنید.

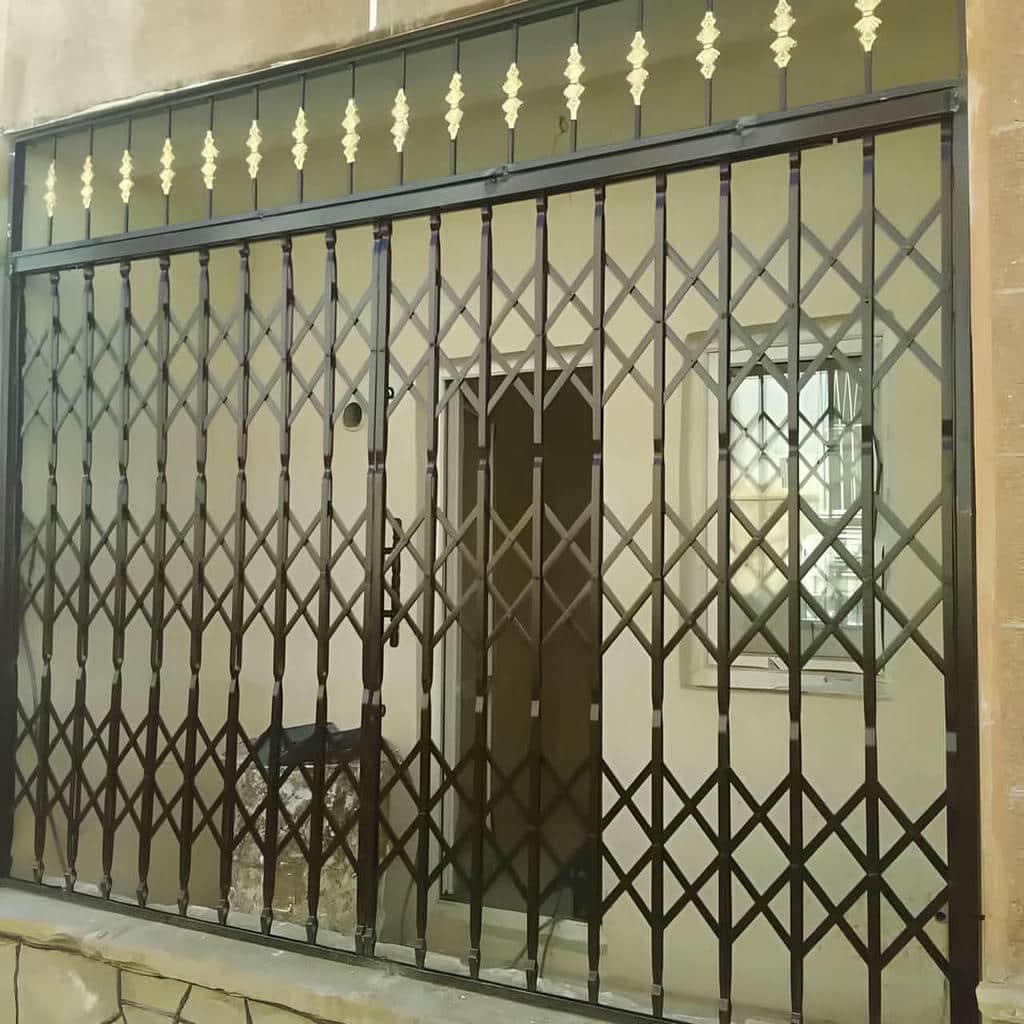

قیمت, سفارش و نگهداری پروژه با آهن گارد
پس از مشخص شدن مدل و مسیر حرکت, سفارش باید به نقشه ای تبدیل شود که عرض دهانه, فضای جمع شدن, نوع ریل, ظرفیت چرخ و محل قفل را روشن کند. آهن گارد برای برآورد پروژه به تصویر کامل محل, اندازه های چندنقطه ای, جهت حرکت مطلوب و میزان استفاده روزانه نیاز دارد. مدل تک لنگه با ساختار تلسکوپی, دولنگه, آکاردئونی یا ترکیبی از نظر تعداد قطعات و زمان تنظیم یکسان نیست. قیمت نیز به ابعاد, وزن, تراکم پروفیل, تعداد مسیرهای ریل, یراق و دشواری نصب وابسته است. پیش از ساخت, نمای روبه رو, مقطع جانبی و محل توقف تأیید می شوند. پس از تولید نیز گونیا بودن لنگه, عملکرد چرخ, قفل و پوشش کنترل می گردد. نگهداری دوره ای شامل پاک سازی ریل, بررسی لقی چرخ ها, ترمیم خراش و تنظیم قفل است تا سازه در طول استفاده روان و ایمن باقی بماند.
عوامل مؤثر بر قیمت مدل های ریلی پروژه
ابعاد پنجره پایه مصرف متریال را مشخص می کند, اما نوع حرکت اثر بیشتری بر تعداد قطعات دارد. مدل تک لنگه یک مسیر ساده تر دارد, در حالی که مدل تلسکوپی به چند لنگه, ریل چندمسیره و تنظیم دقیق نیاز پیدا می کند. مدل آکاردئونی نیز مفصل ها و شبکه تاشونده دارد و مدل دولنگه به قفل مرکزی و دو مسیر حرکت وابسته است. مقطع پروفیل, تراکم شبکه, تعداد چرخ ها و نوع پوشش نیز حجم ساخت و وزن نهایی را تغییر می دهند.
شرایط محل نصب نیز در برآورد مؤثر است. نمای حساس, زیرسازی نامشخص, دسترسی دشوار ابزار یا مسیر حمل محدود می تواند روش اجرا را تغییر دهد. اگر حفاظ باید چندبخشی ساخته و در محل مونتاژ شود, عملیات بیشتری لازم خواهد بود. برای مقایسه پیشنهادها, باید نوع ریل, ظرفیت چرخ, مقطع قاب و جزئیات قفل یکسان باشند. مقایسه صرف ظاهر دو مدل, تفاوت قطعات حرکتی و کیفیت تنظیم را نشان نمی دهد. برآورد دقیق پس از بررسی اطلاعات واقعی پروژه امکان پذیر است.
مراحل سفارش از سناریوی استفاده تا ساخت
ثبت سفارش با مشخص کردن هدف استفاده آغاز می شود. باید معلوم شود کاربر چه مقدار از دهانه را می خواهد آزاد کند, لنگه به کدام سمت حرکت کند و فضای جانبی یا عمق قابل استفاده چقدر است. سپس تصاویر محل, ابعاد اولیه و موانع مسیر بررسی می شوند. بر اساس این اطلاعات, مدل تک لنگه, دولنگه, تلسکوپی, آکاردئونی, شبکه ای یا ترکیبی پیشنهاد می شود. مقطع پروفیل, نوع ریل, ظرفیت چرخ, رنگ و محل قفل در مرحله بعد تعیین می گردند.
پیش از تولید, نقشه حرکت و ابعاد نهایی تأیید می شوند. در این نقشه, طول ریل, محل توقف, جهت جمع شدن و فضای باقی مانده مقابل پنجره مشخص است. پس از ساخت, لنگه روی ریل آزمایشی قرار می گیرد و گونیا, حرکت و عملکرد قفل کنترل می شود. بسته بندی باید از ریل, چرخ و پوشش محافظت کند. در محل پروژه, نصب و تنظیم نهایی انجام می شود و نتیجه با سناریوی اولیه استفاده تطبیق داده خواهد شد. این مسیر, سفارش را از حد انتخاب ظاهری فراتر می برد.
نگهداری ریل و تعمیر قطعات متحرک
ریل باید به صورت دوره ای از گردوغبار, شن و مواد چسبنده پاک شود. تجمع آلودگی باعث افزایش فشار روی چرخ و ایجاد صدای غیرعادی می شود. استفاده از روان کننده بدون پاک سازی ممکن است گردوغبار بیشتری جذب کند, بنابراین ابتدا علت سختی حرکت بررسی می گردد. پیچ ها, پایه ها و توقف انتهایی نیز باید از نظر شل شدن کنترل شوند. خراش پوشش در محل تماس یا تعمیر باید پیش از شکل گیری خوردگی ترمیم شود.
افتادگی لنگه, خروج از مسیر, سخت شدن قفل یا ناهماهنگی بخش های تلسکوپی به تنظیم تخصصی نیاز دارد. واردکردن فشار برای حرکت دادن حفاظ می تواند چرخ, ریل یا جوش قاب را آسیب بزند. در مدل آکاردئونی, مفصل های فرسوده باید پیش از ایجاد تغییر شکل گسترده تعویض شوند. آهن گارد با بررسی مشخصات ساخت و مسیر نیرو, نوع تعمیر را دقیق تر تعیین می کند. رسیدگی زودهنگام, عمر قطعات را افزایش می دهد و از توقف کامل عملکرد حفاظ جلوگیری خواهد کرد.
- برای برآورد, مسیر حرکت و فضای جمع شدن را همراه ابعاد ارائه کنید.
- در مقایسه سفارش ها, نوع ریل و ظرفیت چرخ را یکسان بسنجید.
- نقشه حرکت, توقف و قفل را پیش از تولید تأیید کنید.
- ریل را تمیز نگه دارید و از تجمع گردوغبار جلوگیری کنید.
- سختی حرکت, افتادگی و لقی قطعات را سریع پیگیری کنید.
اگر کنار پنجره فضای کافی برای جمع شدن یک لنگه کامل وجود ندارد, مدل تلسکوپی یا آکاردئونی بررسی می شود. مدل تلسکوپی بخش ها را روی چند مسیر کنار هم جمع می کند و به عمق بیشتری نیاز دارد. مدل آکاردئونی نیز شبکه را به صورت فشرده در یک سمت قرار می دهد. انتخاب میان آن ها به عرض دهانه, عمق قابل استفاده, وزن سازه و میزان استفاده روزانه بستگی دارد. اندازه گیری دقیق فضای جمع شدن پیش از ساخت ضروری است.
هیچ کدام به صورت مطلق برتر نیستند. ریل پایین وزن را مستقیم تر تحمل می کند, اما در معرض گردوغبار و رطوبت قرار دارد. ریل بالا مسیر پایین پنجره را آزاد نگه می دارد, ولی زیرسازی بالایی باید مقاوم باشد. در بعضی پروژه ها تحمل اصلی در بالا و هدایت حرکت در پایین انجام می شود. انتخاب نهایی بر اساس وزن لنگه, جنس دیوار, امکان پاک سازی و محدودیت نمای ساختمان انجام می گیرد.
قیمت به ابعاد, تعداد لنگه ها, نوع ریل, ظرفیت چرخ, مقطع پروفیل, تراکم طرح, قفل و شرایط نصب وابسته است. مدل تلسکوپی, آکاردئونی و دولنگه نسبت به مدل تک لنگه قطعات و تنظیمات بیشتری دارند. زیرسازی نامناسب, مسیر حمل محدود یا نیاز به ساخت چندبخشی نیز فرآیند اجرا را تغییر می دهد. برای برآورد دقیق باید تصویر محل, اندازه دهانه, فضای جانبی و مدل مورد نظر ارائه شود.
عرض و ارتفاع پنجره, تصویر کامل دیوارهای دو طرف, جهت حرکت مطلوب و میزان فضای آزاد جانبی اطلاعات پایه هستند. وجود توری, دستگیره, پرده, ستون یا تجهیزات نزدیک نیز باید اعلام شود. لازم است مشخص شود چه مقدار از دهانه باید پس از بازشدن آزاد بماند و استفاده از حفاظ روزانه است یا دوره ای. پس از بررسی اولیه, اندازه گیری نهایی, تعیین زیرسازی و انتخاب ریل و چرخ انجام می شود.
تجمع گردوغبار در ریل, فرسودگی چرخ, خارج شدن قاب از تراز یا شل شدن پایه ها از علت های رایج هستند. در مدل تلسکوپی, ناهماهنگی یکی از مسیرها می تواند حرکت همه لنگه ها را مختل کند. فشار دادن حفاظ بدون رفع علت, آسیب را بیشتر می کند. ابتدا مسیر پاک سازی و قطعات بررسی می شوند, سپس تراز, چرخ و توقف ها تنظیم خواهند شد. در صورت ترک جوش یا تغییر شکل قاب, تعمیر سازه ای لازم است.
بله, به شرط آنکه ریل و قاب به زیرسازی مقاوم متصل شوند و فقط به سنگ یا پوشش ظاهری تکیه نکنند. محل سوراخ کاری باید از لبه نما فاصله ایمن داشته باشد و پنجره در برابر براده و حرارت محافظت شود. بهتر است ساخت, رنگ و آزمایش اولیه در کارگاه انجام گیرد. پس از نصب, تراز ریل, حرکت کامل لنگه, عملکرد قفل و سلامت پوشش اطراف کنترل می شوند.
جمع بندی
6 مدل حفاظ پنجره ریلی بازشو برای حل محدودیت هایی طراحی می شوند که حفاظ لولایی در فضای داخلی یا کنار پنجره ایجاد می کند. مدل تک لنگه در پروژه دارای فضای جانبی کامل کاربرد دارد, دولنگه وزن دهانه عریض را تقسیم می کند و ساختار تلسکوپی یا آکاردئونی برای محل های محدود مناسب تر است. مدل شبکه ای, استحکام لنگه را افزایش می دهد و ترکیب بخش ثابت و متحرک نیز فقط قسمت مورد نیاز را آزاد می سازد. نتیجه قابل اعتماد به اندازه گیری فضای جمع شدن, انتخاب ریل و چرخ متناسب, گونیا بودن قاب, توقف انتهایی و اتصال به زیرسازی مقاوم وابسته است. بی توجهی به گردوغبار مسیر, عمق قاب یا وزن لنگه می تواند حرکت را دشوار کند. آهن گارد با بررسی سناریوی استفاده, ابعاد و موانع پروژه, مدل را با شرایط واقعی هماهنک می کند. برای دریافت مشاوره, بررسی و مقایسه مدل ها, ثبت سفارش و استعلام قیمت روز, تصویر محل و اندازه های دقیق را ارائه کنید تا ساخت, نصب, تنظیم و خدمات بعدی بر پایه اطلاعات روشن انجام شود.
