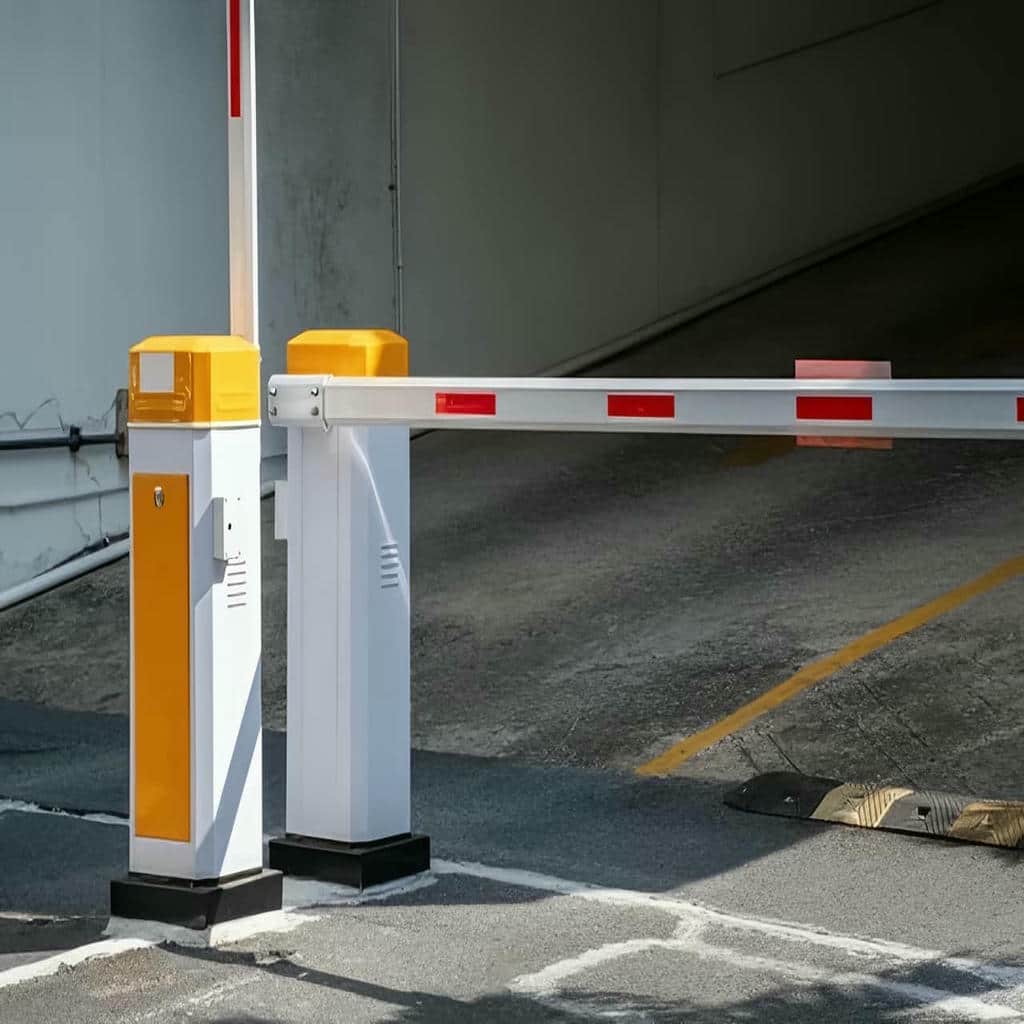

6 مدل فتوسل راهبند ایمنی خودرو
6 مدل فتوسل راهبند ایمنی خودرو برای پروژه ای انتخاب می شوند که فرستنده مادون قرمز, گیرنده حساس و مسیر عبور خودرو باید پیش از پایین آمدن بازو یک وضعیت ایمن ایجاد کنند. در یک ورودی واقعی, نصب این حسگر فقط به بستن دو قطعه روبه روی هم محدود نیست؛ عرض لاین, ارتفاع سپر خودرو, محل کابین راهبند, تابش مستقیم نور و مسیر حرکت عابر بر تصمیم اجرایی اثر می گذارند. اگر فتوسل راهبند ایمنی خودرو بدون برسی میدان دید, فاصله دو پایه, کابل فرمان, نوع خروجی رله و منطق برد کنترل سفارش داده شود, ممکن است چراغ حسگر روشن باشد اما خودرو در تمام نقاط خطر پوشش داده نشود. مدل فرستنده و گیرنده باسیم, نمونه برد بلند, طرح دوپرتو, مدل روکار مقاوم, فتوسل ستونی و سامانه ترکیبی فتوسل با لوپ دیتکتور, هرکدام محدودیت متفاوتی را در پروژه حل می کنند. جنس بدنه, پایه تنظیم, زاویه لنز, ولتاژ تغذیه, کنتاکت ایمنی, درجه حفاظت و روش کابل کشی نیز بر دوام, دقت و هزینه غیرعددی سفارش اثر دارند. آهن گارد می تواند پیش از انتخاب فتوسل راهبند ایمنی خودرو, مسیر واقعی عبور و نقاط کور را بررسی کند تا حسگر, راهبند و تجهیزات زمینی با شرایط بهره برداری پروژه هماهنگ شوند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| لاین مستقیم با عرض معمول | در این سناریو, فرستنده و گیرنده فتوسل روبه روی یکدیگر نصب می شوند تا پرتو مادون قرمز از عرض مسیر عبور کند و حضور خودرو را به برد راهبند اعلام نماید. | ارتفاع نصب با بدنه خودروهای پرتردد هماهنگ شود. |

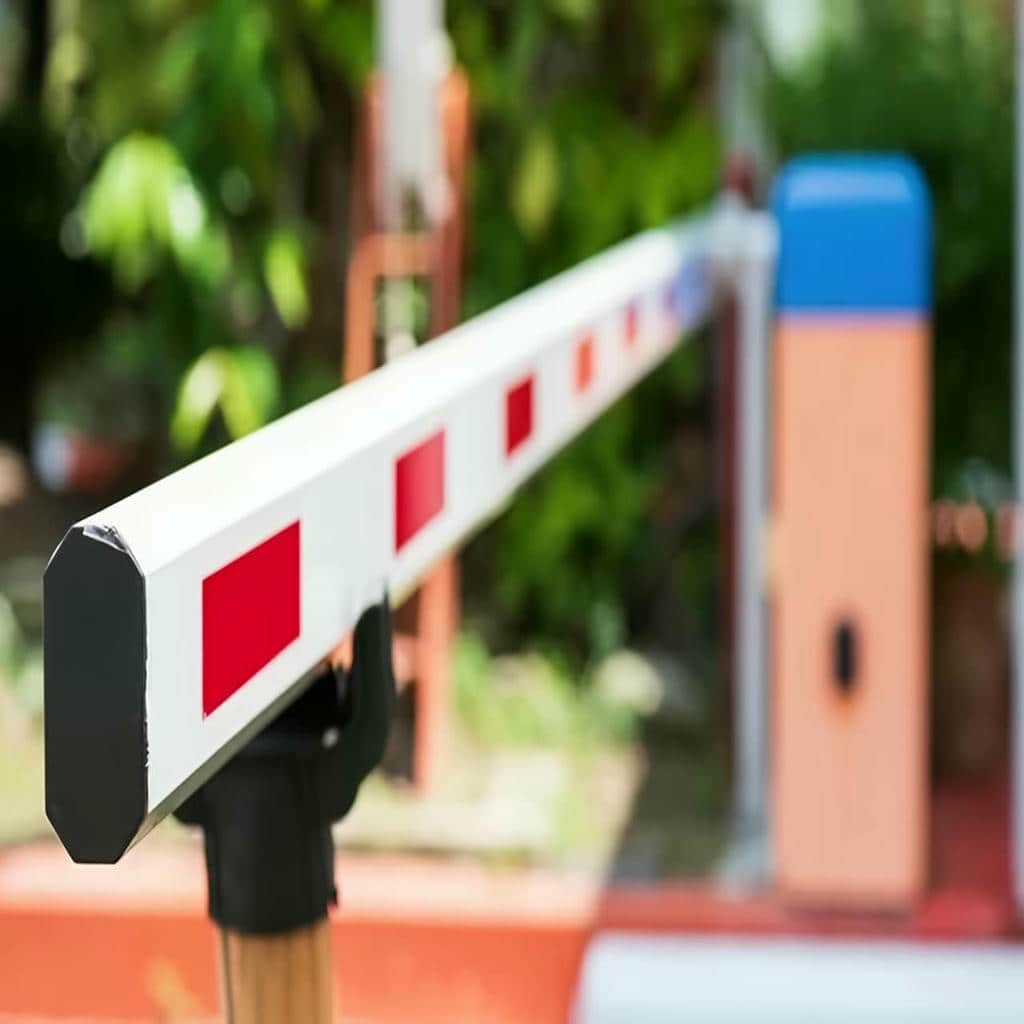

| ورودی عریض یا دارای فاصله زیاد | فتوسل برد بلند با لنز و پایه تنظیم مناسب, ارتباط پایدار میان دو سمت دهانه را در فاصله بیشتر حفظ می کند. | برد اسمی با نور محیط و شرایط واقعی محل آزمایش گردد. |
| مسیر دارای خودروهای متفاوت | مدل دوپرتو دو سطح تشخیص ایجاد می کند تا خودروهای کوتاه, شاسی بلند و بخش های مختلف بدنه در محدوده ایمنی بهتر پوشش داده شوند. | فاصله عمودی دو پرتو بر اساس ارتفاع خودروها تعیین شود. |
| محوطه روباز | بدنه مقاوم و جعبه اتصال محافظت شده, لنز و ترمینال فتوسل را در برابر گردوغبار, رطوبت و تغییرات محیطی حفظ می کنند. | درجه حفاظت و روش آب بندی کابل بررسی شود. |
| پایه نامناسب کنار مسیر | فتوسل ستونی روی پایه مستقل نصب می شود تا ارتفاع, زاویه و فاصله آن از کابین راهبند بدون وابستگی به دیوار تنظیم گردد. | ستون خارج از مسیر آینه و بدنه خودرو قرار گیرد. |
| توقف خودرو زیر بازو | فتوسل در کنار لوپ دیتکتور حضور مانع و جرم فلزی خودرو را هم زمان بررسی می کند و احتمال بسته شدن ناایمن بازو را کاهش می دهد. | منطق هر دو حسگر در برد فرمان به صورت مکمل تعریف شود. |
| تابش مستقیم نور | جانمایی درست لنز و استفاده از سایه بان مناسب, اثر نور شدید روی گیرنده فتوسل و خطاهای مقطعی تشخیص را کمتر می کند. | عملکرد حسگر در ساعات مختلف روز تست شود. |
| کابل کشی طولانی | کابل تغذیه و فرمان در مسیر محافظت شده تا تابلو راهبند اجرا می شوند و ترمینال خروجی رله به ورودی ایمنی برد متصل می گردد. | مسیر کابل از تجهیزات قدرت و منابع نویز فاصله داشته باشد. |
| عیب یابی خطای ایمنی | وضعیت چراغ گیرنده, هم راستایی لنز, ولتاژ تغذیه و کنتاکت رله برای تشخیص ایراد فتوسل بررسی می شوند. | تنظیمات اولیه و سیم بندی در مدارک تحویل ثبت گردد. |
اطلاعات تماس
کاربرد مدل های فتوسل در سناریوی واقعی راهبند
تفاوت مدل های فتوسل از لحظه ای مشخص می شود که خودرو در محدوده بازو توقف می کند. در پارکینگ مسکونی, یک پرتو دقیق می تواند بدنه خودرو را پیش از بسته شدن تشخیص دهد, اما در ورودی پرتردد یا مسیر دارای خودروهای متنوع, پوشش دو سطحی اطمینان بیشتری ایجاد می کند. در محوطه روباز, مقاومت بدنه و پایداری لنز اهمیت دارد و در مسیر عریض, برد واقعی حسگر تعیین کننده است. فتوسل ستونی برای محلی مناسب است که دیوار یا سطح نصب هم ارتفاع وجود ندارد. ترکیب فتوسل با لوپ دیتکتور نیز دو نوع تشخیص متفاوت را کنار هم قرار می دهد. مزیت پروژه زمانی دیده می شود که ارتفاع پرتو, نقطه توقف و منطق برد فرمان با رفتار واقعی خودروها تطبیق پیدا کنند.

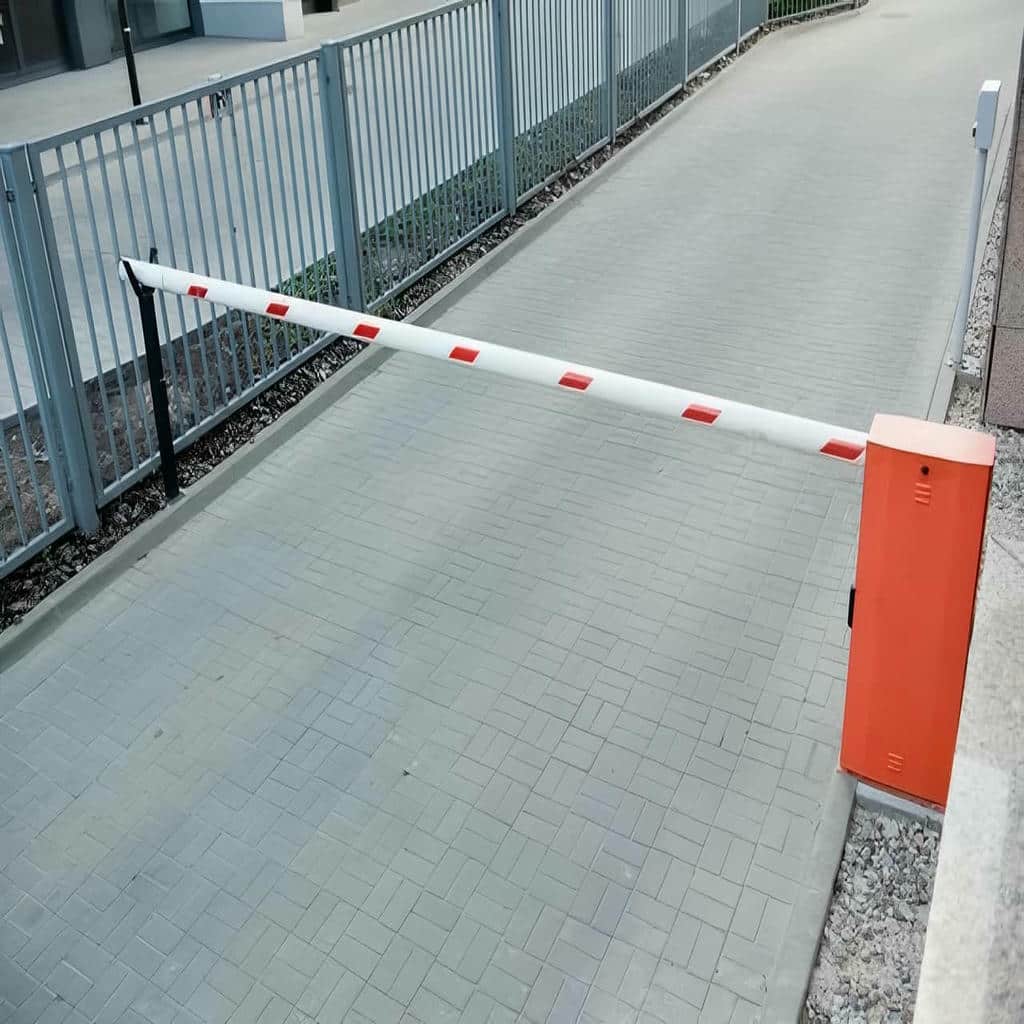

پروژه مسکونی با توقف کوتاه زیر بازو
در یک پارکینگ مسکونی, راننده ممکن است پس از دریافت فرمان ورود برای چند لحظه زیر بازو متوقف شود؛ زیرا خودروی مقابل هنوز از رمپ خارج نشده یا در ورودی پیچ تندی وجود دارد. فتوسل باید در ارتفاعی نصب شود که بدنه خودرو را در این موقعیت ببیند. اگر پرتو بیش از حد پایین باشد, ممکن است از فضای زیر شاسی عبور کند و اگر خیلی بالا نصب شود, بخش کوتاه خودرو یا برخی موتورسیکلت ها را پوشش ندهد.
محل فرستنده و گیرنده با توقف واقعی چند خودرو آزمایش می شود. برد فرمان باید در صورت قطع پرتو, فرمان بسته شدن را متوقف یا حرکت بازو را معکوس کند. زمان بسته شدن خودکار نیز با شیب رمپ هماهنگ می گردد تا راننده برای عبور عجله نکند. آهن گارد می تواند نقطه نصب و منطق عملکرد فتوسل را همراه با حرکت راهبند بررسی کند تا ایمنی فقط به روشن بودن چراغ حسگر محدود نماند.

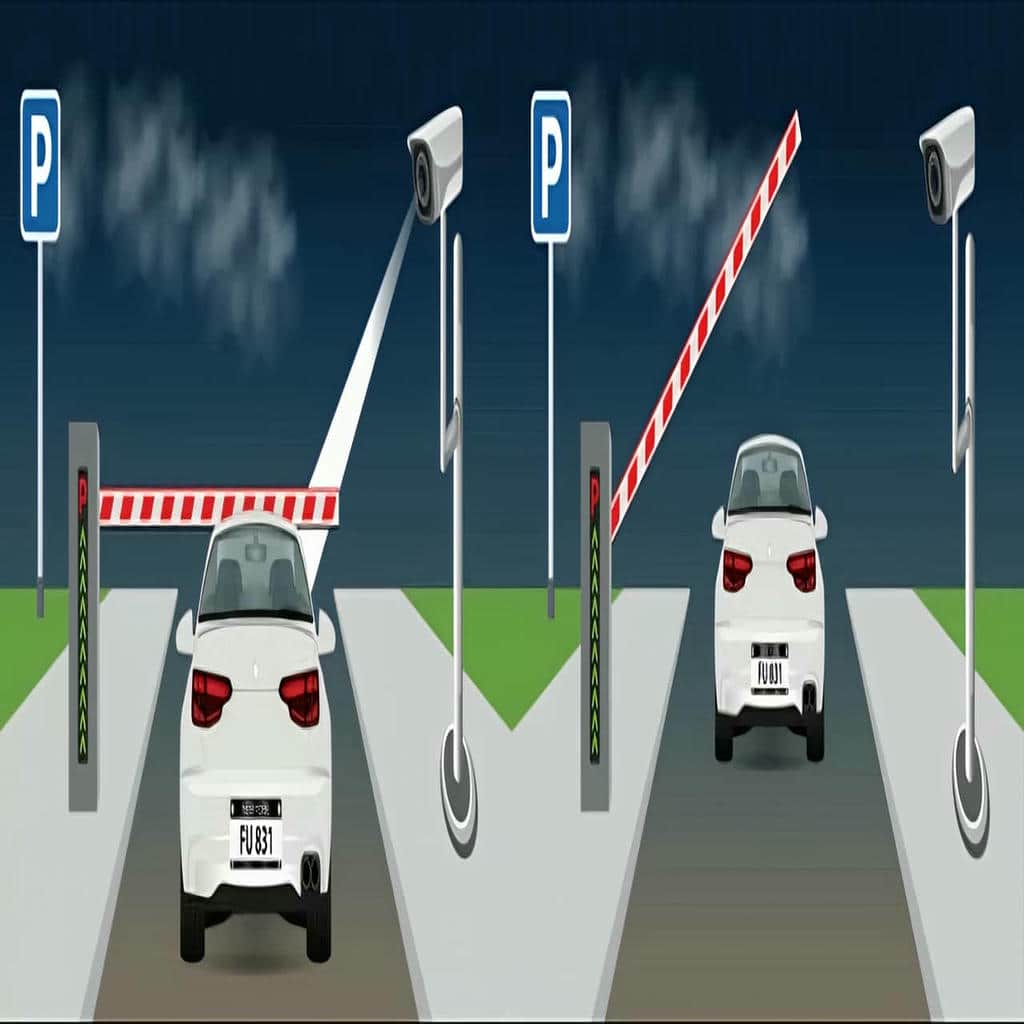

پروژه پرتردد با خودروهای کوتاه و بلند
در یک ورودی پرتردد, خودروهای سواری, شاسی بلند و خودروهای خدماتی از یک لاین عبور می کنند. یک پرتو ثابت ممکن است بخش مشخصی از تمام این خودروها را به صورت یکسان پوشش ندهد. مدل دوپرتو اجازه می دهد دو ارتفاع مستقل برای تشخیص ایجاد شود. پرتو پایین تر بخش بدنه خودروهای کوتاه را می بیند و پرتو بالاتر پوشش بیشتری برای خودروهای بلند یا موقعیت های متفاوت توقف فراهم می کند.
فاصله دو پرتو نباید بدون آزمون انتخاب شود. اگر هر دو بسیار نزدیک باشند, مزیت پوشش چندسطحی کاهش می یابد و اگر فاصله بیش از حد باشد, ممکن است فضای میانی بدون کنترل باقی بماند. هر خروجی باید در منطق ایمنی تابلو فرمان تعریف شود تا قطع هر پرتو مانع بسته شدن بازو گردد. در تحویل پروژه, خودروها در مرکز و کناره های لاین توقف می کنند و عملکرد هر سطح جداگانه بررسی می شود.
پروژه روباز با نور و رطوبت متغیر
در محوطه روباز, فتوسل با تابش نور, گردوغبار, بارندگی و تغییر دما روبه رو است. نصب گیرنده در جهت نامناسب می تواند باعث شود نور مستقیم عملکرد آن را در برخی ساعات مختل کند. پایه و سایه بان باید طوری جانمایی شوند که میدان دید حسگر باز بماند و در عین حال لنز از نور شدید و بارش مستقیم محافظت شود. جعبه اتصال نیز باید بالاتر از محل تجمع آب قرار گیرد.
کابل از داخل لوله محافظ عبور می کند و ورودی آن به بدنه آب بندی می شود. سطح لنز باید در برنامه نگهداری تمیز گردد, زیرا گردوغبار به تدریج شدت پرتو دریافتی را کاهش می دهد. تست پروژه فقط در زمان نصب انجام نمی شود؛ عملکرد صبح, عصر و شب نیز بررسی می گردد. انتخاب مدل مقاوم بدون اجرای صحیح کابل و پایه, دوام مورد انتظار را ایجاد نمی کند و خطاهای محیطی دوباره ظاهر خواهند شد.
- ارتفاع پرتو با خودروهای واقعی پروژه آزمایش شود.
- در تردد متنوع از پوشش چندسطحی استفاده گردد.
- جهت گیرنده نسبت به نور مستقیم بررسی شود.
- قطع هر پرتو در منطق ایمنی برد تعریف گردد.
- لنز و اتصالات در برنامه نگهداری قرار گیرند.
ساختار فرستنده و گیرنده در محدودیت محل
پس از تعیین کاربرد, اجزای فتوسل باید با فاصله, نور و تابلو فرمان پروژه سازگار باشند. فرستنده پرتو مادون قرمز را ایجاد می کند و گیرنده پس از دریافت پایدار آن, وضعیت عادی را به برد اعلام می نماید. پایه تنظیم, لنز, بدنه, ترمینال, منبع تغذیه و خروجی رله بخش های اصلی این مجموعه هستند. در مدل دوپرتو, هم راستایی دو مسیر اهمیت بیشتری دارد و در نمونه برد بلند, کوچک ترین انحراف می تواند شدت دریافت را کاهش دهد. بدنه مقاوم, آب بندی مناسب و کابل استاندارد نیز برای نصب روباز ضروری هستند. کیفیت فتوسل راهبند ایمنی خودرو فقط با برد اعلام شده سنجیده نمی شود؛ پایداری پرتو, واکنش رله, دسترسی سرویس و سازگاری با برد کنترل, نتیجه واقعی ساختار را نشان می دهند.
فرستنده گیرنده و هم راستایی پرتو
فرستنده و گیرنده باید در یک محور قرار گیرند تا پرتو با بیشترین پایداری دریافت شود. دیوار کج, پایه لرزان یا اختلاف ارتفاع دو سمت مسیر می تواند هم راستایی را دشوار کند. پایه های قابل تنظیم امکان اصلاح زاویه افقی و عمودی را فراهم می کنند. پیش از سوراخ کاری نهایی, محل دو قطعه با علامت موقت مشخص می شود و چراغ وضعیت گیرنده برای یافتن بهترین زاویه بررسی می گردد.
در مسیر عریض, انحراف کوچک در سمت فرستنده می تواند در انتهای مسیر به فاصله زیادی تبدیل شود. به همین دلیل پایه باید پس از تنظیم محکم گردد و در برابر ضربه یا لرزش جابه جا نشود. اگر ستونی مستقل استفاده می شود, تراز و استحکام فونداسیون آن اهمیت دارد. ثبت ارتفاع و زاویه نصب در مدارک تحویل کمک می کند پس از تعمیر یا جابه جایی, حسگر به تنظیم اولیه بازگردد.
بدنه پایه و حفاظت محیطی
بدنه فتوسل باید لنز و مدار داخلی را در برابر شرایط محل محافظت کند. در پارکینگ سرپوشیده, گردوغبار و ضربه محدود مطرح هستند, اما در محوطه روباز رطوبت و تابش مستقیم نیز اهمیت پیدا می کنند. درپوش باید به درستی بسته شود و کابل از گلند یا مسیر آب بندی شده وارد بدنه گردد. سوراخ باز در پایین یا پشت حسگر می تواند مسیر ورود آب و آلودگی ایجاد کند.
پایه دیواری برای سطوح صاف و محکم مناسب است, در حالی که ستون مستقل آزادی بیشتری برای تعیین ارتفاع و زاویه می دهد. ستون نباید در مسیر آینه خودرو, چرخ یا عابر قرار گیرد. رنگ و پوشش پایه نیز باید با محیط و شرایط خوردگی سازگار باشند. دسترسی برای بازکردن درپوش و تنظیم لنز حفظ می شود تا سرویس دوره ای بدون بازکردن کامل زیرسازی انجام گیرد.
ولتاژ تغذیه و خروجی رله ایمنی
فتوسل برای عملکرد پایدار به تغذیه متناسب با مشخصات خود نیاز دارد. افت ولتاژ در کابل طولانی, اتصال ضعیف یا استفاده مشترک با تجهیزات پرمصرف می تواند باعث قطع و وصل نامنظم گیرنده شود. مسیر تغذیه باید از ترمینال مناسب تابلو گرفته شود و حفاظت آن مشخص باشد. چراغ وضعیت فرستنده و گیرنده در زمان راه اندازی بررسی می شود تا وجود برق با عملکرد واقعی پرتو اشتباه گرفته نشود.
خروجی رله به ورودی ایمنی برد راهبند متصل می شود و حالت کنتاکت باید با منطق تابلو هماهنگ باشد. در طراحی ایمن, قطع کابل یا خاموش شدن فتوسل نباید به عنوان مسیر آزاد تفسیر شود. پس از سیم بندی, قطع پرتو, قطع برق حسگر و جداشدن کابل آزمایش می شوند. این تست نشان می دهد برد در هر خطا چه واکنشی دارد و آیا بازو متوقف می شود یا به وضعیت تعریف شده بازمی گردد.
- پایه های دو سمت مسیر تراز و محکم اجرا شوند.
- محل ورود کابل به بدنه آب بندی گردد.
- افت ولتاژ کابل طولانی پیش از تحویل بررسی شود.
- نوع کنتاکت رله با ورودی برد تطبیق پیدا کند.
- قطع برق و کابل به عنوان سناریوی خطا تست شوند.
آماده سازی مسیر و نصب فتوسل ایمنی
اجرای پروژه با مشاهده نقطه ای آغاز می شود که خودرو زیر بازو توقف می کند. عرض لاین, ارتفاع سپرها, مسیر عابر, محل کابین و فاصله دو سمت دهانه باید پیش از تعیین جای فتوسل ثبت شوند. سپس مسیر کابل تغذیه و فرمان, پایه ها و ارتباط حسگر با برد راهبند روی نقشه قرار می گیرند. در لاین دارای پیچ, خودرو ممکن است خارج از مرکز حرکت کند و پرتو در محل انتخاب شده تمام بدنه را پوشش ندهد. در مسیر فعال نیز نصب باید طوری برنامه ریزی شود که تجهیزات موقت یا کابل باز, خطر جدیدی ایجاد نکنند. اگر حسگر فقط بر اساس ظاهر ورودی جانمایی شود, احتمال ایجاد نقطه کور بالا می رود. نصب حرفه ای یعنی پرتو در همان ناحیه ای قرار گیرد که حرکت بازو برای خودرو خطر ایجاد می کند.
تعیین ارتفاع پرتو با توقف واقعی خودرو
ارتفاع فتوسل با یک عدد ثابت برای همه پروژه ها تعیین نمی شود. خودروهای پرتردد در محل توقف می کنند و جای بدنه نسبت به بازو مشاهده می شود. در رمپ شیب دار, ارتفاع نسبی خودرو در دو سمت مسیر ممکن است متفاوت باشد. اگر پرتو از زیر خودرو عبور کند, حسگر وضعیت مسیر را آزاد نشان می دهد و اگر بیش از حد بالا باشد, برخی خودروهای کوتاه یا تجهیزات متحرک را تشخیص نمی دهد.
در مدل دوپرتو, ارتفاع هر مسیر جداگانه علامت گذاری می شود. پرتوها باید بخش های مؤثر خودرو را پوشش دهند و با تابلو, نرده یا اجسام ثابت قطع نشوند. پس از نصب موقت, خودرو در چند موقعیت مختلف قرار می گیرد و چراغ گیرنده بررسی می شود. این آزمایش پیش از سوراخ کاری نهایی اجازه می دهد محل حسگر بدون ترمیم دیوار یا جابه جایی ستون اصلاح گردد.
کابل کشی تا کابین راهبند
کابل تغذیه و خروجی فتوسل در لوله محافظ اجرا می شوند. در مسیر زمینی, لوله باید از فشار چرخ و نفوذ آب محافظت شود و در نصب دیواری, بست ها کابل را از ضربه و کشش دور نگه دارند. عبور کابل در کنار موتور, خط قدرت یا تجهیزات نویززا می تواند عملکرد رله را ناپایدار کند. مسیر مناسب پیش از نصب نهایی انتخاب و در نقشه ثبت می شود.
در کابین راهبند, سیم ها با برچسب به ترمینال تغذیه و ورودی ایمنی متصل می شوند. اتصال موقت یا پیچاندن سیم بدون ترمینال مناسب, عیب یابی آینده را دشوار می کند. اگر دو فتوسل یا چند پرتو وجود داشته باشند, هر مسیر باید شناسه مشخص داشته باشد. پیش از بستن درِ کابین, ولتاژ, وضعیت رله و واکنش برد به قطع پرتو آزمایش می شوند تا خطای سیم بندی در همان مرحله اصلاح گردد.
تست برخورد و تحویل ایمن پروژه
پس از نصب, بازو در چند چرخه باز و بسته می شود و خودرو در نقاط مختلف زیر آن توقف می کند. قطع پرتو باید مانع بسته شدن گردد و اگر بازو در حال پایین آمدن است, واکنش برد مطابق تنظیم پروژه انجام شود. تست با خودروهای کوتاه, بلند و توقف خارج از مرکز نشان می دهد میدان پوشش واقعی چگونه است. حضور عابر نیز جداگانه بررسی می شود, زیرا فتوسل خودرو جایگزین سامانه کامل حفاظت عابر نیست.
تابش نور, خاموش کردن فتوسل و قطع کابل بخشی از تست خطا هستند. اگر پروژه لوپ دیتکتور دارد, هر دو حسگر جداگانه و سپس هم زمان آزمایش می شوند. روش تمیزکردن لنز, مشاهده چراغ خطا و گزارش ایراد به مسئول بهره برداری آموزش داده می شود. ارتفاع نصب, نوع کنتاکت و ترمینال های برد در مدارک تحویل ثبت می گردند تا تعمیر آینده بدون آزمون های پراکنده انجام شود.
- ارتفاع پرتو با چند نوع خودرو بررسی شود.
- کابل ها در مسیر محافظت شده و دور از نویز اجرا گردند.
- هر حسگر در تابلو برچسب مشخص داشته باشد.
- واکنش برد هنگام قطع پرتو و تغذیه تست شود.
- فتوسل و لوپ دیتکتور جداگانه آزمایش گردند.

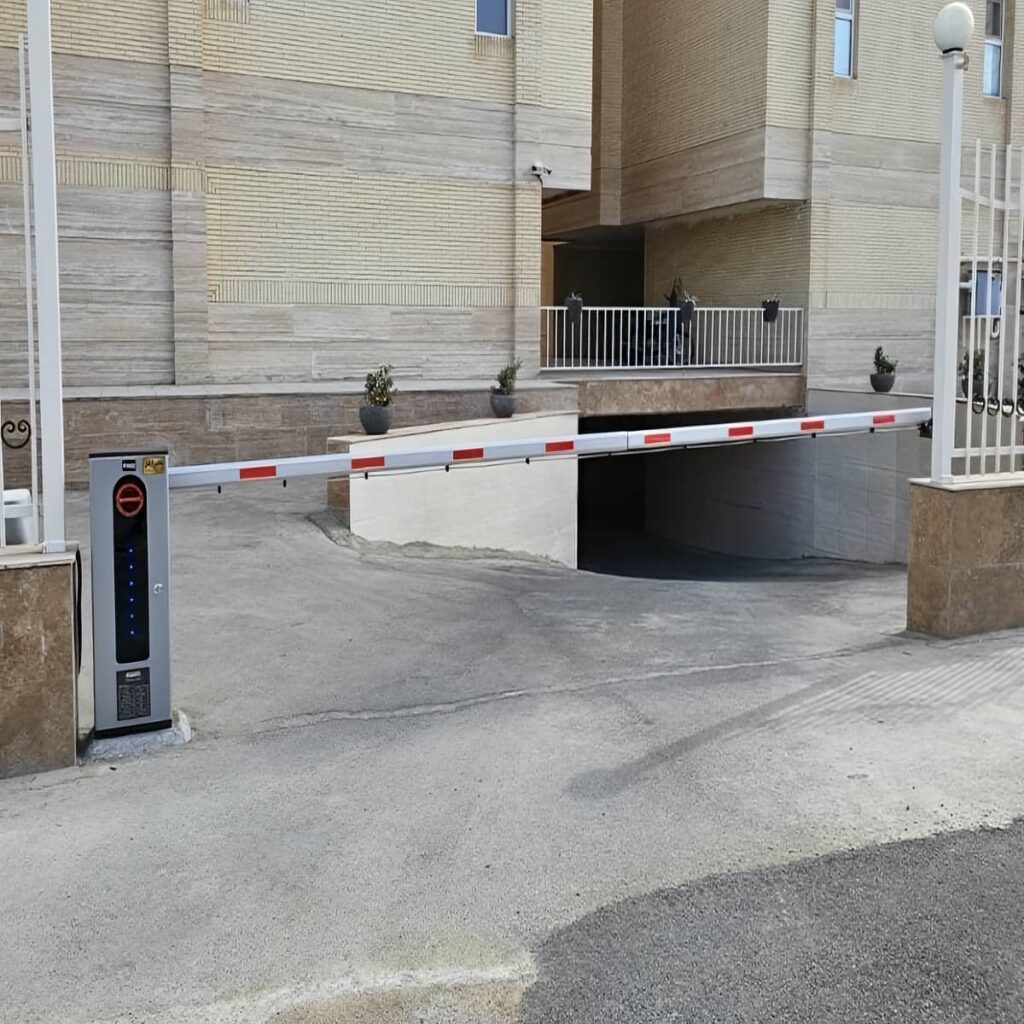

قیمت سفارش و خدمات آهن گارد برای ایمنی راهبند
برآورد فتوسل راهبند ایمنی خودرو از ترکیب نوع حسگر, فاصله نصب و شرایط محیطی شکل می گیرد. مدل تک پرتو, نمونه دوپرتو, فتوسل برد بلند, بدنه مقاوم و طرح ستونی مشخصات یکسانی ندارند. نوع پایه, طول کابل, منبع تغذیه, جعبه اتصال و سازگاری با ورودی ایمنی برد نیز محدوده سفارش را تغییر می دهند. نصب روباز, عبور کابل زیرکف, ساخت ستون یا هماهنگی با لوپ دیتکتور به خدمات اجرایی بیشتری نیاز دارد. آهن گارد می تواند پس از دریافت تصاویر, عرض لاین و مدل راهبند, طرح قابل اجرا را پیشنهاد دهد. قیمت مناسب زمانی قابل سنجش است که حسگر, پایه, کابل کشی, اتصال تابلو, تنظیم و تست نهایی در یک شرح سفارش روشن دیده شوند.
عوامل مؤثر بر قیمت مدل فتوسل
تعداد پرتوها, برد مورد نیاز و نوع بدنه از عوامل اصلی برآورد هستند. فتوسل تک پرتو برای یک محدوده ساده با مدل دوپرتو یا نمونه مناسب فضای روباز ساختار یکسانی ندارد. پایه تنظیم, ستون مستقل, سایه بان و جعبه اتصال نیز اجزای تکمیلی پروژه هستند. طول کابل و فاصله حسگر تا کابین راهبند بر مقدار تجهیزات و زمان اجرا اثر می گذارند.
سازگاری با برد فرمان نیز باید بررسی شود. بعضی پروژه ها فقط به یک ورودی ایمنی نیاز دارند, در حالی که طرح ترکیبی با لوپ دیتکتور یا چند فتوسل به منطق و ترمینال های بیشتری احتیاج دارد. برای بررسی قیمت مناسب باید خود حسگر, پایه, کابل, نصب, تنظیم و تست تفکیک شوند. یک پیشنهاد کلی مشخص نمی کند آیا ساخت ستون یا اصلاح سیم بندی تابلو در محدوده خدمات قرار گرفته است.
مراحل سفارش با اطلاعات محل پروژه
سفارش با ارسال تصاویر دو سمت لاین, عرض دهانه, محل راهبند و نوع خودروهای عبوری آغاز می شود. شرایط نور, روباز یا سرپوشیده بودن فضا و وجود دیوار یا ستون نیز اعلام می گردند. مدل برد فرمان و تعداد ورودی های ایمنی برای بررسی اتصال اهمیت دارند. اگر لوپ دیتکتور یا حسگر قبلی وجود دارد, وضعیت آن در اطلاعات پروژه ثبت می شود.
پس از بررسی, مدل فتوسل, ارتفاع پیشنهادی و روش نصب مشخص می شوند. مسئولیت کابل کشی, ساخت پایه و دسترسی به تابلو پیش از اجرا تعیین می گردد. آهن گارد می تواند نصب, هم راستایی, اتصال رله و تست خودرو را با برنامه تردد مجموعه هماهنگ کند. مدارک تحویل شامل محل حسگرها, نوع سیم بندی و واکنش برد هستند تا توسعه یا تعمیر بعدی بر پایه اطلاعات دقیق انجام شود.
نگهداری لنز و تعمیر خطای فتوسل
نگهداری دوره ای شامل تمیزکردن لنز, کنترل پایه, بررسی آب بندی و مشاهده چراغ وضعیت است. گردوغبار یا تغییر زاویه می تواند پرتو را ضعیف کند و باعث خطای مقطعی شود. در فضای روباز, ورود رطوبت به جعبه اتصال یا آسیب کابل نیز باید بررسی گردد. شل شدن پایه ممکن است فقط در اثر لرزش یا برخورد محدود رخ دهد, اما نتیجه آن قطع مکرر مسیر ایمنی خواهد بود.
در عیب یابی ابتدا ولتاژ تغذیه, هم راستایی و وضعیت رله بررسی می شوند. اگر چراغ گیرنده پایدار است اما برد راهبند خطا دارد, کابل فرمان و ترمینال ورودی آزمایش می گردند. اگر حسگر با نور مستقیم دچار اختلال می شود, جانمایی و سایه بان اصلاح می شوند. تعویض فتوسل بدون بررسی پایه و کابل ممکن است ایراد را تکرار کند. ثبت تنظیمات اولیه زمان تعمیر را کاهش می دهد.
- تعداد پرتو و برد مورد نیاز در سفارش ثبت شوند.
- پایه ستون و کابل کشی جداگانه مشخص گردند.
- سازگاری خروجی رله با برد راهبند بررسی شود.
- ارتفاع و سیم بندی در مدارک تحویل باقی بمانند.
- لنز پایه و اتصالات به صورت دوره ای بازدید شوند.
ارتفاع نصب به نوع خودروها, شیب کف و محل توقف زیر بازو بستگی دارد. پرتو باید بخش قابل اتکایی از بدنه خودرو را قطع کند و از زیر شاسی یا بالای خودرو عبور نکند. در پروژه دارای خودروهای متنوع, تست چند مدل خودرو یا استفاده از دوپرتو مطرح می شود. محل نهایی پس از توقف واقعی خودرو و بررسی چراغ گیرنده تعیین می گردد.
مدل تک پرتو برای لاین ساده و خودروهای نسبتاً مشابه می تواند کافی باشد. فتوسل دوپرتو دو ارتفاع تشخیص ایجاد می کند و برای مسیر دارای خودروهای کوتاه و بلند پوشش بیشتری فراهم می سازد. انتخاب به عرض لاین, نوع تردد و نقاط خطر بستگی دارد. دوپرتو بدون جانمایی صحیح مزیت کامل ایجاد نمی کند و هر دو مسیر باید در منطق ایمنی برد تعریف شوند.
نوع حسگر, تعداد پرتو, برد, بدنه و پایه نصب بر برآورد اثر دارند. طول کابل, اجرای ستون, جعبه اتصال و هماهنگی با لوپ دیتکتور نیز محدوده سفارش را تغییر می دهند. شرایط روباز یا سرپوشیده و دسترسی به برد فرمان بخش دیگری از اجرا هستند. برای استعلام دقیق باید تجهیزات, کابل کشی, نصب, تنظیم و تست به صورت جداگانه مشخص شوند.
عرض لاین, تصاویر دو سمت مسیر, مدل راهبند و نوع خودروهای عبوری اطلاعات اصلی هستند. شرایط نور, شیب کف و محل توقف نیز باید اعلام شوند. اگر دیوار مناسب وجود ندارد, نیاز به ستون مستقل بررسی می شود. مشخصات برد فرمان و حسگرهای موجود کمک می کنند نوع خروجی, کابل کشی و منطق ایمنی متناسب با پروژه انتخاب شوند.
کثیفی لنز, جابه جایی پایه, تابش مستقیم نور, افت ولتاژ یا آسیب کابل می توانند باعث قطع نامنظم پرتو شوند. ابتدا چراغ وضعیت فرستنده و گیرنده بررسی می شود و سپس هم راستایی و تغذیه اندازه گیری می گردند. اگر حسگر سالم باشد, کابل خروجی و ورودی ایمنی برد کنترل می شوند. تعویض قطعه بدون بررسی جانمایی ممکن است خطا را دوباره ایجاد کند.
فتوسل یک خط دید مشخص را کنترل می کند و ممکن است تمام نقاط زیر خودرو یا موقعیت های خارج از پرتو را پوشش ندهد. ترکیب آن با لوپ دیتکتور, کنترل حضور خودرو در کف را نیز فراهم می کند. نوع راهبند, مسیر عابر و شرایط تردد تعیین می کنند چه تجهیزات مکملی لازم است. منطق برد باید حضور هر حسگر را به عنوان مانع بسته شدن بازو در نظر بگیرد.
جمع بندی
انتخاب میان 6 مدل فتوسل راهبند ایمنی خودرو باید با مشاهده توقف خودرو, اندازه گیری عرض لاین و بررسی شرایط نور آغاز شود. مدل تک پرتو, نمونه دوپرتو, فتوسل برد بلند, بدنه مقاوم, طرح ستونی و سامانه ترکیبی با لوپ دیتکتور برای سناریوهای متفاوتی کاربرد دارند. فرستنده, گیرنده, پایه, لنز, کابل, خروجی رله, برد فرمان و فونداسیون باید در یک طرح اجرایی هماهنگ شوند. انتخاب حسگر مناسب بدون تعیین ارتفاع پرتو یا نصب دقیق بدون آزمایش قطع کابل, نتیجه قابل اتکایی ایجاد نمی کند. ارسال تصاویر مسیر, مدل راهبند, نوع خودرو و وضعیت زیرساخت امکان پیشنهاد دقیق تری را فراهم می سازد. آهن گارد می تواند برای مشاوره, سفارش, نصب, خدمات و استعلام قیمت روز همراه پروژه باشد. این هماهنکی پیش از اجرا کمک می کند فتوسل راهبند ایمنی خودرو با فضای محل, منطق کنترل و برنامه نگهداری سازگار بماند و پس از بهره برداری به جابه جایی پایه یا اصلاح پرهزینه کابل کشی نیاز پیدا نکند.
