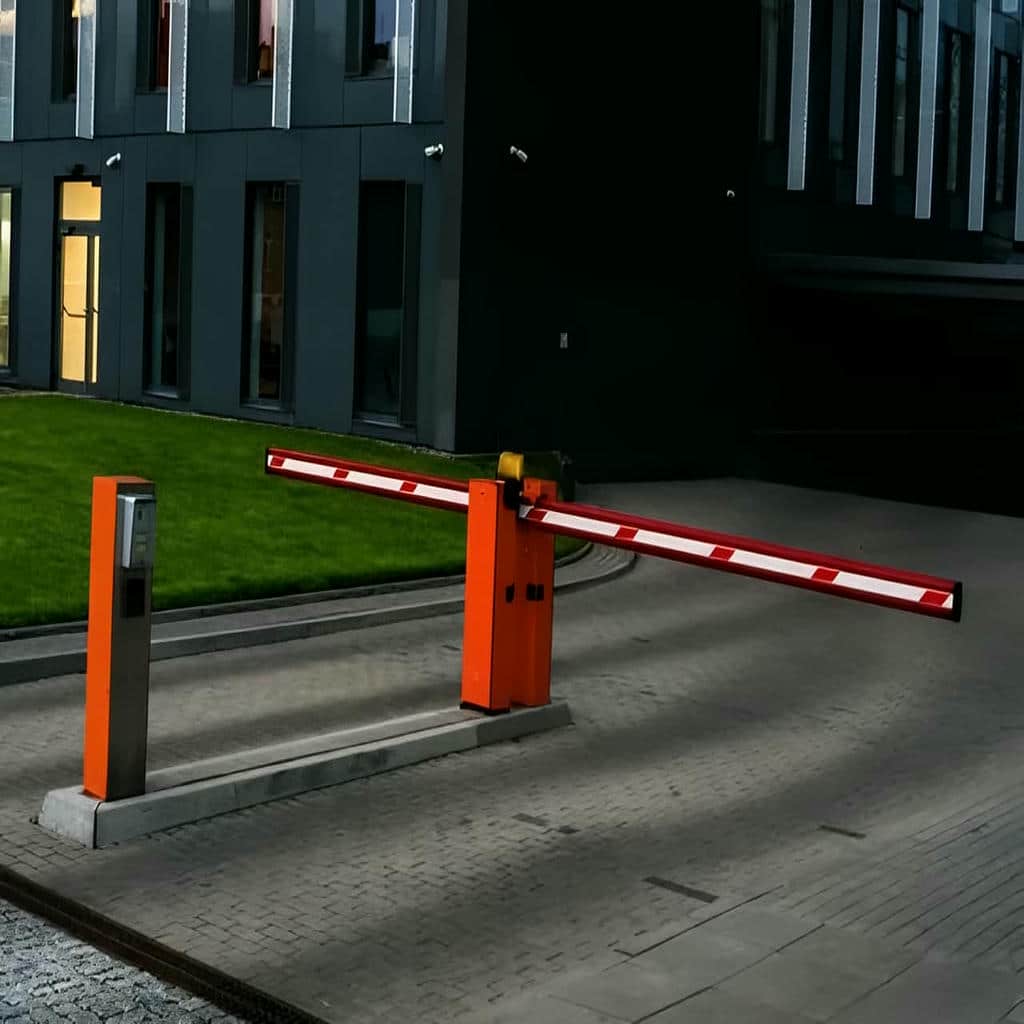

10 طرح لوپ دیتکتور راهبند زمینی
10 طرح لوپ دیتکتور راهبند زمینی برای پروژه ای اجرا می شوند که حلقه القایی, کابل مقاوم و کنترلر تشخیص خودرو باید حرکت راهبند را با موقعیت واقعی وسیله نقلیه هماهنگ کنند. در یک ورودی فعال, محل حلقه فقط با فاصله ظاهری از کابین تعیین نمی شود؛ مسیر چرخ, خط توقف, جنس کف, عرض لاین و میدان عملکرد فتوسل نیز تصمیم اجرایی را تغییر می دهند. اگر لوپ دیتکتور راهبند زمینی بدون برسی آرماتور کف, عمق شیار, طول کابل رابط و منابع نویز نصب شود, احتمال تشخیص ضعیف, فرمان ناخواسته یا بسته شدن زودهنگام بازو افزایش پیدا می کند. طرح لوپ ایمنی زیر بازو, حلقه فرمان پیش از راهبند, مدل خروج آزاد, سامانه دو حلقه شمارش, کنترلر تک کانال, کنترلر دوکانال, طرح مناسب آسفالت, اجرای کف بتنی, لوپ مسیر خودروهای سنگین و مدل متصل به پلاک خوان, هرکدام مسئله متفاوتی را در پروژه حل می کنند. تعداد دور کابل, ابعاد حلقه, فرکانس کاری, حساسیت کنترلر, رزین درزگیر, تابلو فرمان و باتری پشتیبان نیز بر کیفیت, دوام و هزینه غیرعددی سفارش اثر دارند. آهن گارد می تواند پیش از اجرای لوپ دیتکتور راهبند زمینی, حرکت خودرو و زیرساخت محل را تحلیل کند تا طرح نهایی با نوع راهبند, شرایط کف و برنامه بهره برداری مجموعه هماهنگ باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| توقف خودرو زیر بازو | در این سناریو حلقه ایمنی حضور خودرو را در محدوده راهبند تشخیص می دهد و کنترلر اجازه بسته شدن بازو را تا خروج کامل صادر نمی کند. | ابعاد حلقه با مسیر واقعی چرخ و طول خودرو هماهنگ شود. |
| صدور فرمان پیش از ورودی | لوپ فرمان چند متر پیش از راهبند نصب می شود تا با ورود خودرو به محدوده القایی, فرآیند شناسایی یا بازشدن آغاز گردد. | فاصله حلقه تا خط توقف با زمان حرکت راهبند تطبیق پیدا کند. |
| خروج آزاد پارکینگ | حلقه خروج پس از تشخیص جرم فلزی خودرو, فرمان بازشدن راهبند را بدون کارت یا ریموت به تابلو کنترل ارسال می کند. | جهت عبور و احتمال تشخیص خودروهای لاین مجاور بررسی شود. |
| کف آسفالتی فعال | شیار برش در آسفالت باید عمق یکنواخت داشته باشد و کابل لوپ پس از اجرا با درزگیر مقاوم در برابر رطوبت و فشار چرخ محافظت شود. | وضعیت ترک و نشست آسفالت پیش از برش ارزیابی گردد. |

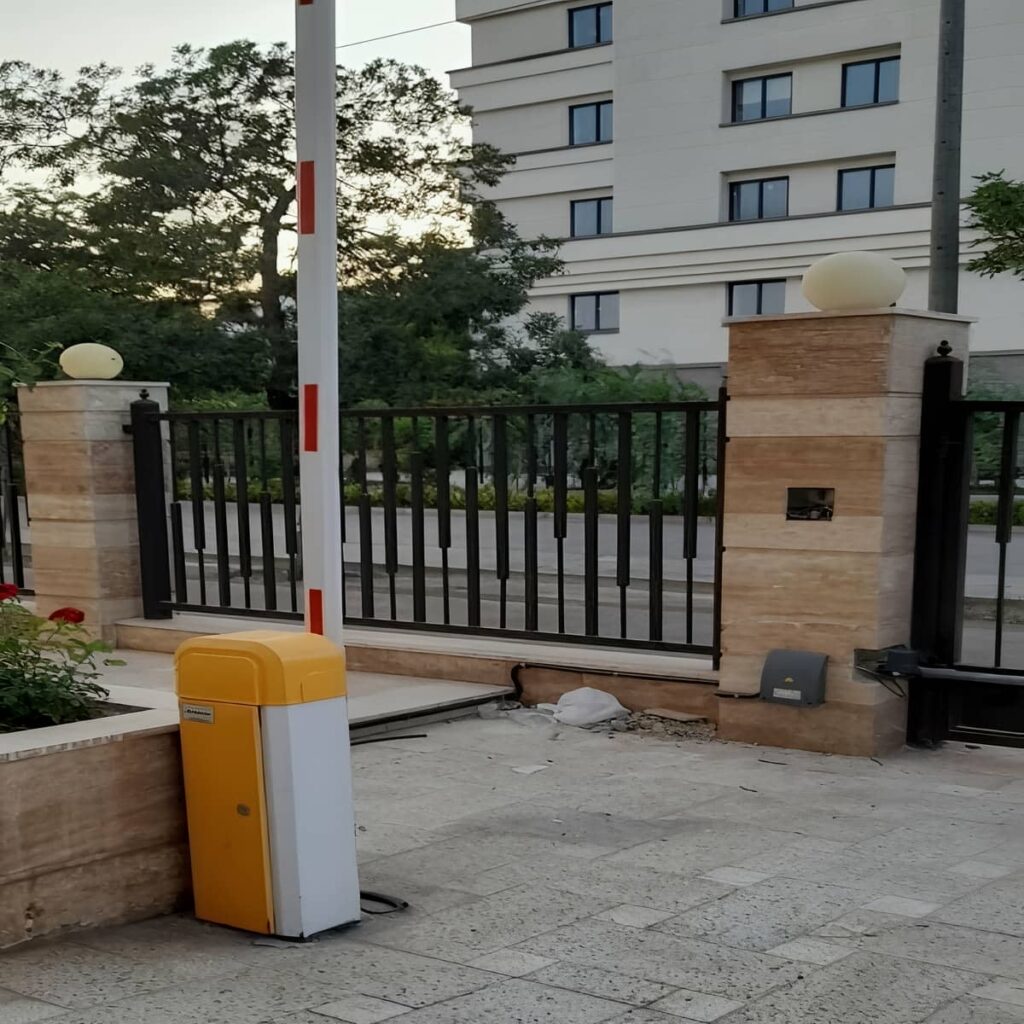

| کف بتنی مسلح | فاصله حلقه القایی از شبکه آرماتور و کابل های برق بر پایداری فرکانس و حساسیت کنترلر اثر مستقیم دارد. | محل آرماتور و تأسیسات پنهان پیش از نصب مشخص شود. |
| ورودی دو لاین | کنترلر دوکانال می تواند دو حلقه مستقل را مدیریت کند, اما کابل ها و فرکانس ها باید طوری تنظیم شوند که تداخل القایی ایجاد نشود. | فاصله حلقه های مجاور و فرکانس هر کانال جداگانه تست گردد. |
| عبور خودروهای سنگین | ابعاد لوپ و حساسیت دستگاه برای تشخیص خودروهای خدماتی, کامیون و وسایل دارای ارتفاع بیشتر از کف تنظیم می شوند. | نوع خودروهای پرتکرار مبنای تست نهایی قرار گیرد. |
| اتصال به پلاک خوان | لوپ حضور خودرو را به نرم افزار و دوربین اعلام می کند تا ثبت پلاک در نقطه مناسب آغاز و فرمان راهبند پس از تأیید صادر شود. | قاب دوربین با محل توقف روی حلقه هماهنگ گردد. |
| عیب یابی فرمان نامنظم | اندازه گیری فرکانس, مقاومت کابل, وضعیت درزگیر و فاصله از منابع نویز برای تشخیص خرابی لوپ دیتکتور انجام می شود. | نتایج اولیه تنظیمات در مدارک تحویل ثبت شوند. |
کاربرد طرح های لوپ در جریان واقعی ورودی
تفاوت طرح های لوپ دیتکتور از لحظه ای مشخص می شود که خودرو به راهبند نزدیک می گردد. در یک پارکینگ مسکونی, حلقه می تواند فقط نقش ایمنی زیر بازو را داشته باشد, اما در ورودی سازمانی ممکن است حضور خودرو را به پلاک خوان اعلام کند. در خروجی بدون نگهبان, لوپ فرمان بازشدن مستقیم را صادر می کند و در لاین پرتردد, دو حلقه جداگانه ورود و عبور کامل را کنترل می کنند. کنترلر تک کانال برای یک ناحیه تشخیص مناسب است, در حالی که مدل دوکانال امکان مقایسه یا مدیریت دو محدوده را فراهم می سازد. مزیت واقعی این تجهیزات زمانی دیده می شود که محل حلقه, منطق فرمان و رفتار راهبند بر اساس جریان همان پروژه طراحی شوند, نه اینکه یک نقشه ثابت برای همه ورودی ها تکرار گردد.

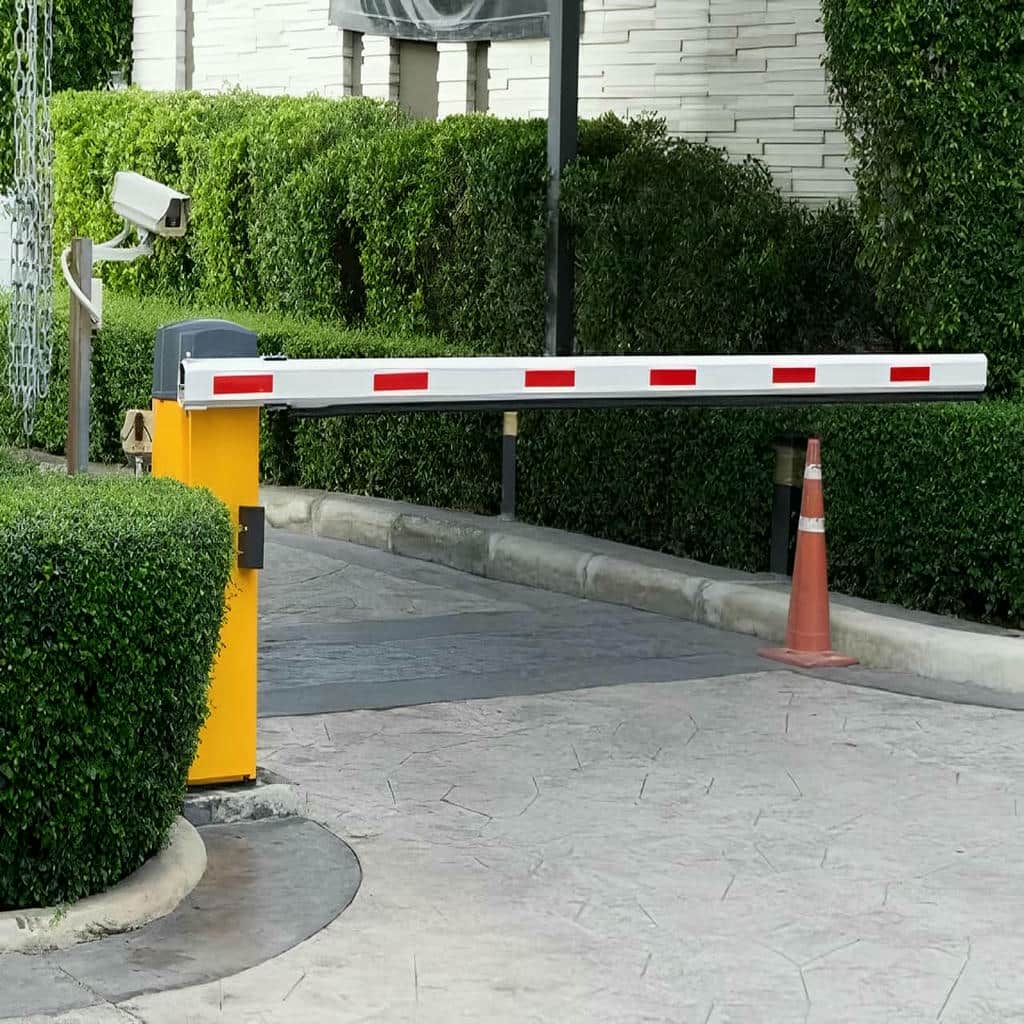

پروژه مسکونی با توقف خودرو زیر راهبند
در یک پارکینگ مسکونی, راننده ممکن است پس از بازشدن راهبند برای چند لحظه زیر بازو متوقف شود؛ زیرا رمپ شلوغ است یا خودروی مقابل هنوز مسیر را ترک نکرده است. لوپ ایمنی باید محدوده ای را پوشش دهد که بخش اصلی خودرو در آن قرار می گیرد. اگر حلقه بیش از حد جلو نصب شود, بخش عقب خودرو ممکن است پس از خروج از میدان تشخیص همچنان زیر بازو باقی بماند. اگر حلقه خیلی عقب باشد, خودرو پیش از رسیدن به موقعیت خطر شناسایی می شود و دقت منطق بسته شدن کاهش پیدا می کند.
در این پروژه, لوپ با فتوسل به صورت مکمل کار می کند. فتوسل مانع موجود در خط پرتو را می بیند و حلقه القایی جرم فلزی خودرو را در کف تشخیص می دهد. تابلو فرمان باید در صورت فعال بودن هرکدام, بسته شدن بازو را متوقف کند. پس از نصب, خودروهای کوتاه و بلند در چند نقطه توقف می کنند تا محدوده واقعی تشخیص مشخص شود. آهن گارد می تواند ابعاد حلقه و زمان بسته شدن راهبند را با شیب رمپ و رفتار روزانه ساکنان هماهنگ کند تا ایمنی فقط به تنظیم اولیه کارخانه وابسته نباشد.

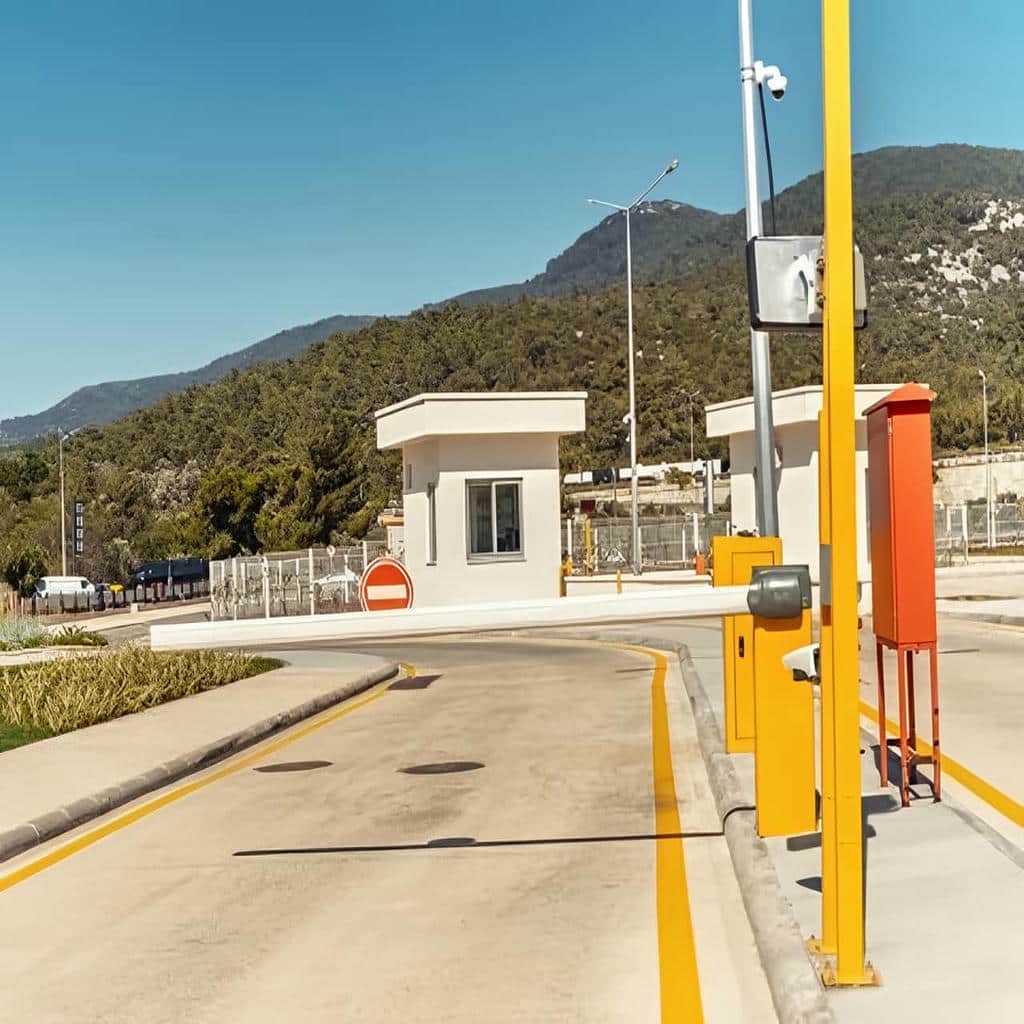

پروژه خروج آزاد بدون نگهبان
در خروج آزاد, راننده نباید برای بازکردن راهبند از کارت یا ریموت استفاده کند. حلقه فرمان در فاصله ای پیش از بازو نصب می شود و با ورود خودرو, خروجی رله کنترلر فعال می گردد. فاصله باید به اندازه ای باشد که راهبند پیش از رسیدن خودرو کاملاً باز شود, اما حلقه نباید خودروهای عبوری خارج از لاین را تشخیص دهد. در مسیر دارای پیچ, محل نصب پس از مستقیم شدن خودرو انتخاب می شود تا حرکت چرخ ها و موقعیت بدنه با میدان حلقه هماهنگ باقی بمانند.
این سناریو به منطق جهت عبور نیز نیاز دارد. اگر حلقه از هر دو سمت قابل دسترس باشد, ممکن است خودرویی که از جهت نامعتبر نزدیک می شود فرمان بازشدن دریافت کند. استفاده از دو حلقه متوالی یا ترکیب لوپ با سامانه کنترل می تواند جهت حرکت را مشخص سازد. زمان نگه داشتن رله, تأخیر بسته شدن و واکنش به توقف خودرو در زمان تحویل تست می شوند. خروج آزاد زمانی روان عمل می کند که فرمان اولیه با لوپ ایمنی زیر بازو و وضعیت واقعی مسیر پیوند داشته باشد.

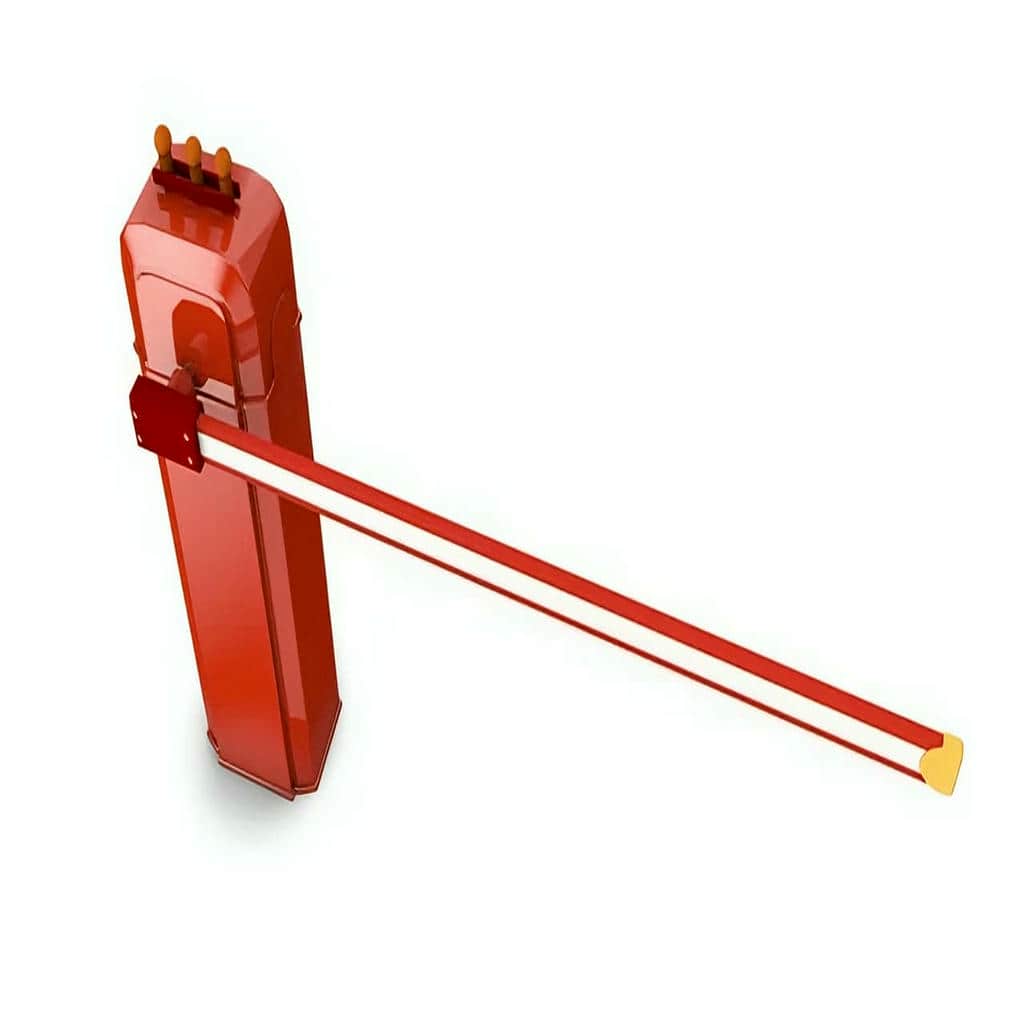

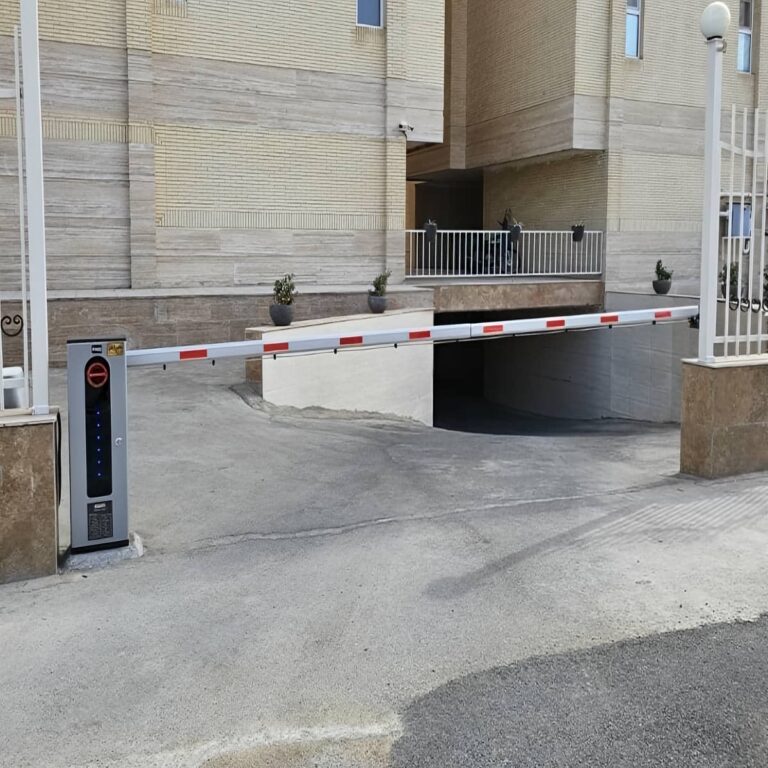

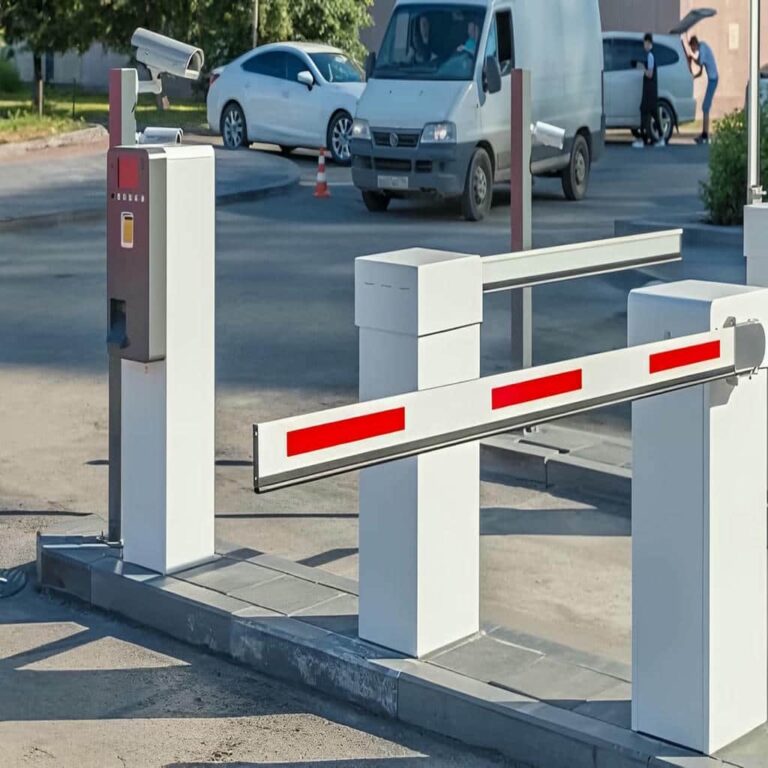

پروژه پلاک خوان با نقطه توقف دقیق
در سامانه پلاک خوان, حلقه می تواند ورود خودرو به قاب مناسب دوربین را اعلام کند. محل آن باید جایی باشد که پلاک مستقیم, روشن و در اندازه قابل پردازش دیده شود. اگر حلقه پیش از نقطه مناسب نصب شود, نرم افزار تصویری با زاویه نامطلوب دریافت می کند و اگر دیرتر باشد, خودرو به راهبند نزدیک می شود و فرصت پردازش کاهش می یابد. فاصله میان حلقه, دوربین و خط توقف با آزمایش چند خودرو تعیین می شود و فقط از روی نقشه تقریبی انتخاب نمی گردد.
پس از فعال شدن لوپ, دوربین تصویر را ثبت می کند و کنترلر نتیجه مجوز را بررسی می نماید. راهبند تنها پس از تأیید باز می شود, در حالی که حلقه ایمنی جداگانه حضور خودرو زیر بازو را کنترل می کند. تفکیک لوپ فراخوان دوربین از لوپ ایمنی, خطاهای عملکردی را کاهش می دهد. در زمان تحویل, پلاک مجاز, غیرمجاز و خودروی متوقف شده آزمایش می شوند. این طراحی باعث می شود حلقه القایی فقط یک حسگر کف نباشد و به نقطه آغاز فرآیند کنترل تردد تبدیل گردد.
- نقش هر حلقه پیش از برش کف مشخص شود.
- لوپ فرمان از لوپ ایمنی جدا طراحی گردد.
- فتوسل و حلقه القایی منطق مکمل داشته باشند.
- جهت عبور در خروج آزاد بررسی شود.
- محل حلقه پلاک خوان با قاب واقعی دوربین تست گردد.

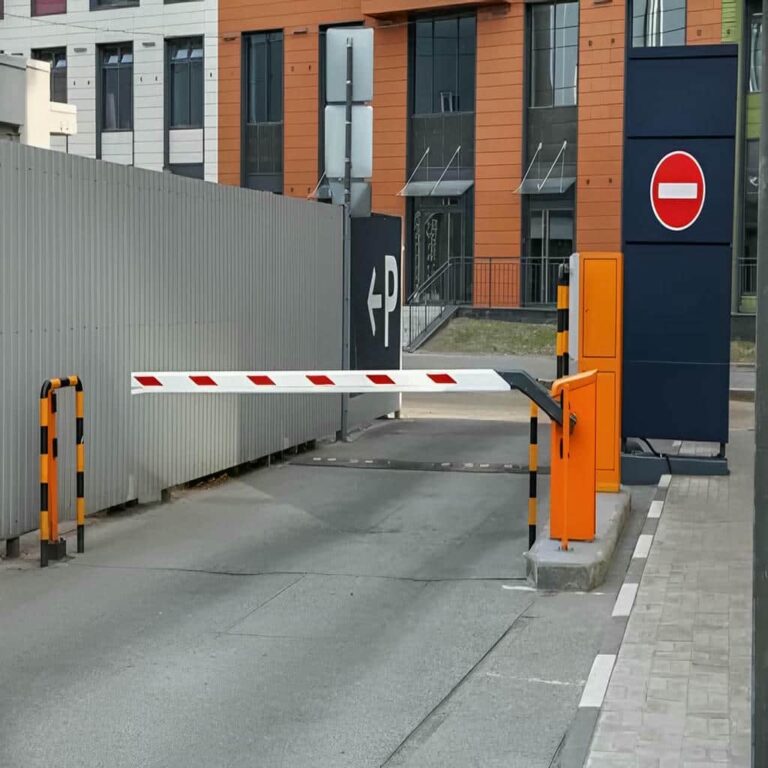

ساختار حلقه و کنترلر در شرایط کف پروژه
پس از تعیین نقش حلقه, ساختار فنی باید با جنس کف و محیط الکتریکی محل هماهنگ شود. کابل لوپ در شیار بسته اجرا می شود و دو سر آن به صورت زوج تابیده تا کنترلر ادامه پیدا می کنند. ابعاد حلقه, تعداد دور, مقاومت کابل و فرکانس کاری بر حساسیت تشخیص اثر دارند. در کف بتنی, آرماتور می تواند میدان القایی را تغییر دهد و در مسیر آسفالتی, ترک یا نشست احتمال آسیب کابل را افزایش می دهد. کنترلر تک کانال یا دوکانال باید امکان تنظیم حساسیت و فرکانس را متناسب با پروژه فراهم کند. رزین یا درزگیر نیز فقط برای پوشاندن شیار نیست؛ این ماده از کابل در برابر آب, حرکت کف و فشار چرخ محافظت می کند و بر دوام کل اجرا اثر می گذارد.
ابعاد حلقه و تعداد دور کابل
ابعاد حلقه باید با عرض لاین و نوع خودرو هماهنگ باشد. حلقه بسیار کوچک ممکن است خودروهای مرتفع یا عبور خارج از مرکز را با حساسیت کمتری تشخیص دهد, در حالی که حلقه بسیار بزرگ می تواند به لاین مجاور نزدیک شود و میدان ناخواسته ایجاد کند. تعداد دور کابل نیز بر اندوکتانس اثر دارد و نمی توان آن را بدون توجه به ابعاد تعیین کرد. نقشه حلقه باید پیش از برش روی کف علامت گذاری شود تا گوشه ها, مسیر چرخ و فاصله از راهبند قابل بررسی باشند.
گوشه های شیار نباید با زاویه تند اجرا شوند, زیرا خم شدید می تواند روکش کابل را تحت فشار قرار دهد. مسیر کابل تا جعبه اتصال نیز باید کوتاه, محافظت شده و دور از نقاط تخریب پذیر باشد. دو سر خروجی حلقه به صورت منظم تابیده می شوند تا نویز محیطی کاهش یابد. پس از قرارگیری کابل, مقاومت و پیوستگی آن پیش از تزریق درزگیر اندازه گیری می شود. این آزمون ساده اجازه می دهد آسیب احتمالی پیش از بسته شدن شیار شناسایی و اصلاح گردد.
کنترلر تک کانال و دوکانال
کنترلر تک کانال برای پروژه ای مناسب است که فقط یک حلقه ایمنی یا فرمان وجود دارد. مدل دوکانال می تواند دو لوپ مستقل را مدیریت کند و در برخی سناریوها جهت عبور یا ترتیب حضور خودرو را تشخیص دهد. با این حال, استفاده از دوکانال فقط زمانی مفید است که منطق فرمان از ابتدا تعریف شده باشد. اتصال دو حلقه بدون تعیین نقش خروجی ها ممکن است تابلو فرمان را پیچیده کند و عیب یابی را دشوار سازد.
تنظیم حساسیت باید خودروهای هدف را تشخیص دهد, بدون آنکه تغییرات محیطی یا اجسام فلزی دورتر باعث فرمان ناخواسته شوند. فرکانس کانال ها نیز در پروژه چندلوپ تنظیم می شود تا تداخل کاهش یابد. کنترلر باید پس از قطع و وصل برق, حلقه را به درستی کالیبره کند و خطای قطع کابل یا تغییر شدید اندوکتانس را نمایش دهد. ثبت وضعیت کلیدها, فرکانس و حساسیت در مدارک تحویل, بازگشت به تنظیمات اولیه را هنگام تعمیر آسان تر می کند.
کابل مقاوم و درزگیر شیار
کابل حلقه باید برای دفن در شیار و تحمل شرایط محیطی مناسب باشد. روکش ضعیف در برابر رطوبت, گرما یا فشار مکانیکی آسیب پذیر است و خرابی آن معمولاً پس از بسته شدن کف آشکار می شود. شیار باید از گردوغبار و رطوبت پاک شود تا کابل در کف آن ثابت بماند. استفاده از قطعات تیز برای نگه داشتن سیم مجاز نیست, زیرا روکش را زخمی می کند و مسیر نفوذ آب ایجاد می نماید.
درزگیر باید با جنس کف و تغییرات دمایی هماهنگ باشد. ماده شکننده در آسفالت متحرک ترک می خورد و درزگیر بسیار نرم ممکن است زیر فشار چرخ تغییر شکل دهد. تزریق باید بدون حفره انجام شود و سطح نهایی با مسیر عبور هم تراز بماند. پیش از بازکردن لاین, زمان لازم برای پایدارشدن ماده رعایت می شود. کیفیت این مرحله مستقیماً بر عمر کابل اثر دارد و اجرای سریع بدون آماده سازی می تواند کل حلقه را به نقطه ضعف پروژه تبدیل کند.
- ابعاد لوپ با عرض لاین و خودروهای هدف هماهنگ شود.
- پیوستگی کابل پیش از درزگیری اندازه گیری گردد.
- گوشه های شیار با خم مناسب اجرا شوند.
- فرکانس حلقه های مجاور برای جلوگیری از تداخل تنظیم گردد.
- درزگیر متناسب با آسفالت یا بتن انتخاب شود.

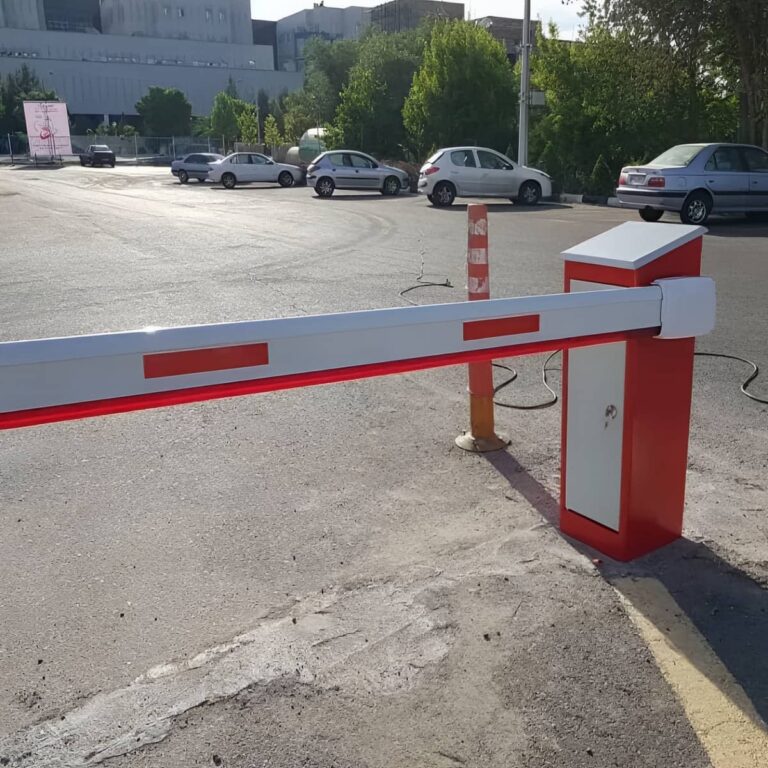

آماده سازی کف و اجرای لوپ دیتکتور زمینی
اجرای پروژه با بررسی کف و مشاهده حرکت خودرو آغاز می شود. مسیر چرخ, محل توقف, جهت عبور, ترک های سطح و تأسیسات پنهان باید پیش از برش مشخص شوند. سپس طرح حلقه, مسیر کابل رابط و جای کنترلر روی نقشه اجرایی قرار می گیرد. در کف بتنی, موقعیت آرماتور و در آسفالت, احتمال نشست یا روکش مجدد اهمیت دارد. اگر پروژه فعال باشد, زمان بسته شدن لاین و مسیر جایگزین خودروها نیز برنامه ریزی می شود. دستگاه برش, کابل, ابزار اندازه گیری و درزگیر باید پیش از شروع آماده باشند تا شیار برای مدت طولانی باز نماند. اجرای حرفه ای به این معناست که حلقه دقیقاً در محل مورد نیاز فرآیند نصب شود و کف پس از کار, مقاومت و ایمنی عبور اولیه خود را حفظ کند.
علامت گذاری حلقه بر اساس مسیر چرخ
پیش از برش, خودروهای مختلف از لاین عبور می کنند تا مسیر واقعی چرخ و مرکز بدنه مشخص شود. حلقه باید در محدوده ای قرار گیرد که بیشتر جرم فلزی خودرو از روی آن عبور کند. در ورودی پیچ دار, مرکز هندسی لاین ممکن است با مسیر واقعی خودرو یکسان نباشد. علامت گذاری روی کف امکان می دهد فاصله حلقه از کابین راهبند, جدول و لوپ مجاور پیش از ایجاد شیار بررسی شود و در صورت نیاز تغییر کند.
برای حلقه ایمنی, طول محدوده باید توقف احتمالی خودرو زیر بازو را پوشش دهد. برای لوپ فرمان, فاصله تا راهبند با زمان بازشدن دستگاه هماهنگ می شود. اگر حلقه به پلاک خوان متصل است, محل توقف باید دوربین را نیز در نظر بگیرد. گوشه ها و مسیر کابل خروجی روی کف مشخص می شوند. این مرحله از تغییرات پس از برش جلوگیری می کند, زیرا اصلاح شیار ایجادشده معمولاً ظاهر و مقاومت سطح را تحت تأثیر قرار می دهد.

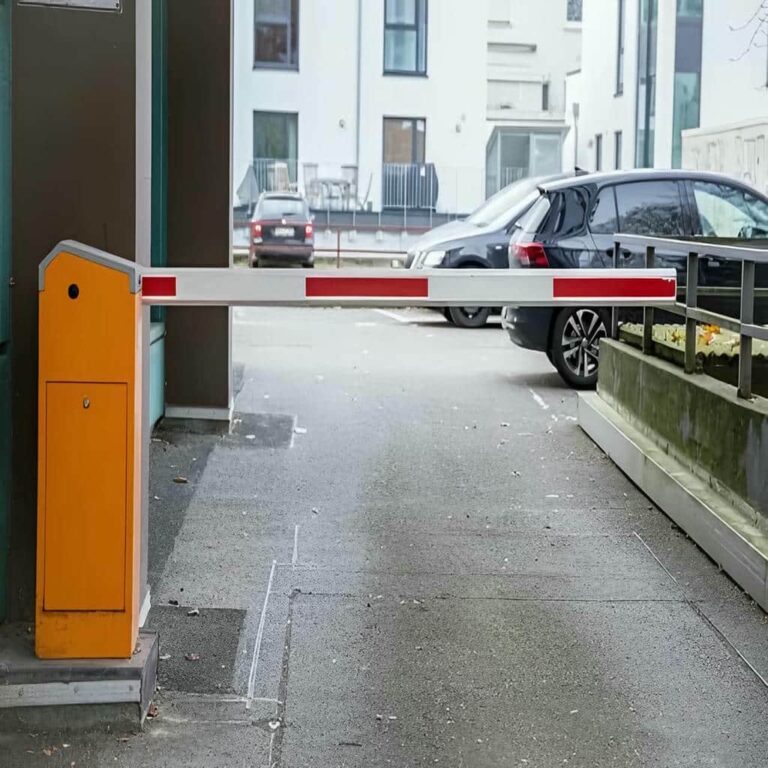

برش شیار و عبور کابل تا تابلو
شیار با عمق و عرض یکنواخت اجرا می شود تا کابل بدون فشار در آن قرار گیرد. کف شیار باید از قطعات تیز, آب و گردوغبار پاک شود. گوشه ها به صورت مناسب بریده می شوند تا کابل در زاویه شدید خم نشود. پس از قراردادن دورهای حلقه, خروجی ها تا محل تابلو به شکل زوج تابیده ادامه می یابند. مسیر رابط بهتر است از کابل های قدرت, موتورهای بزرگ و منابع نویز فاصله داشته باشد.
در محل عبور از لبه کف یا ورود به کابین, کابل داخل لوله محافظ قرار می گیرد. اتصال میانی غیرضروری می تواند مقاومت و احتمال نفوذ رطوبت را افزایش دهد, بنابراین مسیر یکپارچه اولویت دارد. پیش از درزگیری, پیوستگی, مقاومت عایقی و وضعیت فرکانس اولیه کنترل می شود. اگر مقدارها پایدار نباشند, کابل و مسیر شیار دوباره بررسی می شوند. بستن شیار پیش از این آزمون, تعمیر خطا را به تخریب دوباره کف تبدیل خواهد کرد.
تنظیم حساسیت و تست تحویل پروژه
پس از اتصال کنترلر, حلقه در وضعیت بدون خودرو کالیبره می شود. سپس خودروهای مختلف با سرعت و موقعیت متفاوت از روی آن عبور می کنند. حساسیت باید به اندازه ای باشد که خودروی هدف را پایدار تشخیص دهد, اما حضور اجسام فلزی دور یا تغییرات کوچک محیطی باعث فعال شدن رله نشوند. در پروژه دوکانال, عملکرد هر حلقه جداگانه و سپس هم زمان آزمایش می شود تا تداخل فرکانسی مشخص گردد.
فرمان راهبند, زمان نگه داشتن خروجی و واکنش به توقف خودرو نیز تست می شوند. قطع کابل فرضی, قطع برق و راه اندازی دوباره کنترلر باید وضعیت قابل تشخیصی ایجاد کنند. اگر لوپ ایمنی است, بازو هنگام حضور خودرو نباید بسته شود و اگر لوپ فرمان است, راهبند باید پیش از رسیدن خودرو باز گردد. تنظیمات حساسیت, فرکانس و سیم بندی خروجی در صورت جلسه تحویل ثبت می شوند تا تیم نگهداری مبنای دقیقی برای عیب یابی داشته باشد.
- مسیر واقعی چرخ پیش از برش کف مشاهده شود.
- تأسیسات پنهان و آرماتور قبل از اجرا بررسی گردند.
- کابل رابط از منابع نویز فاصله داشته باشد.
- آزمون الکتریکی پیش از تزریق درزگیر انجام شود.
- تنظیمات حساسیت و فرکانس در تحویل ثبت گردند.
قیمت سفارش و خدمات آهن گارد برای لوپ زمینی

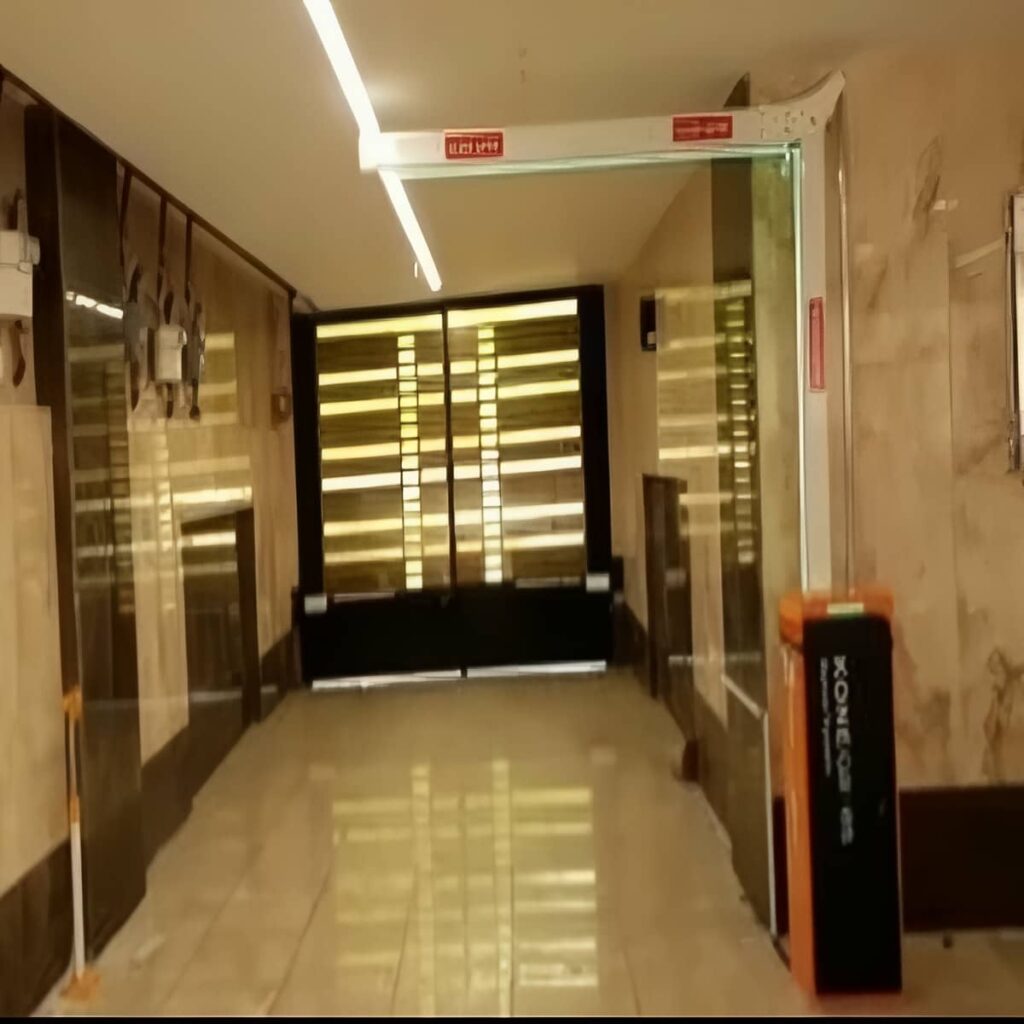

برآورد لوپ دیتکتور راهبند زمینی از ترکیب تعداد حلقه ها, نوع کنترلر و شرایط کف شکل می گیرد. اجرای یک لوپ ایمنی روی آسفالت سالم با سامانه دوکانال در بتن مسلح مشخصات یکسانی ندارد. طول کابل, ابعاد حلقه, تعداد دور, کیفیت درزگیر, فاصله تابلو و نیاز به برش مرحله ای بر سفارش اثر می گذارند. اتصال به پلاک خوان, راهبند سرعت بالا یا سامانه شمارش خودرو نیز منطق کنترل و تست بیشتری می خواهد. وضعیت تردد محل, امکان بستن لاین و نیاز به ترمیم سطح از عوامل اجرایی هستند. آهن گارد می تواند پس از دریافت تصاویر کف, عرض لاین و سناریوی فرمان, محدوده قابل اجرا را مشخص کند. تضمین کیفیت زمانی قابل ارزیابی است که کابل, کنترلر, برش, آب بندی, تنظیم و تست نهایی همگی در شرح سفارش تعریف شده باشند.
عوامل مؤثر بر قیمت اجرای لوپ
تعداد حلقه ها و ابعاد هرکدام از عوامل اصلی برآورد هستند. لوپ فرمان, حلقه ایمنی و طرح دو حلقه جهت دار به کابل و کنترلر متفاوتی نیاز دارند. مدل تک کانال با کنترلر دوکانال ساختار یکسانی ندارد و اتصال به پلاک خوان یا تابلو موجود نیز نیازمند بررسی ورودی و خروجی ها است. جنس کابل, کیفیت درزگیر و طول مسیر تا کابین راهبند بر محدوده تجهیزات اثر می گذارند.
شرایط کف بخش دیگری از هزینه پروژه را تشکیل می دهد. آسفالت ترک خورده, بتن دارای آرماتور متراکم یا سطحی که پس از اجرا روکش می شود, آماده سازی متفاوتی می خواهد. محدودیت زمان بستن لاین و اجرای شبانه نیز برنامه کار را تغییر می دهد. برای بررسی قیمت مناسب باید کنترلر, کابل, برش, درزگیری, اتصال تابلو و تست تفکیک شوند. یک پیشنهاد کلی مشخص نمی کند ترمیم کف یا تنظیم نهایی راهبند در محدوده خدمات قرار دارد یا خیر.

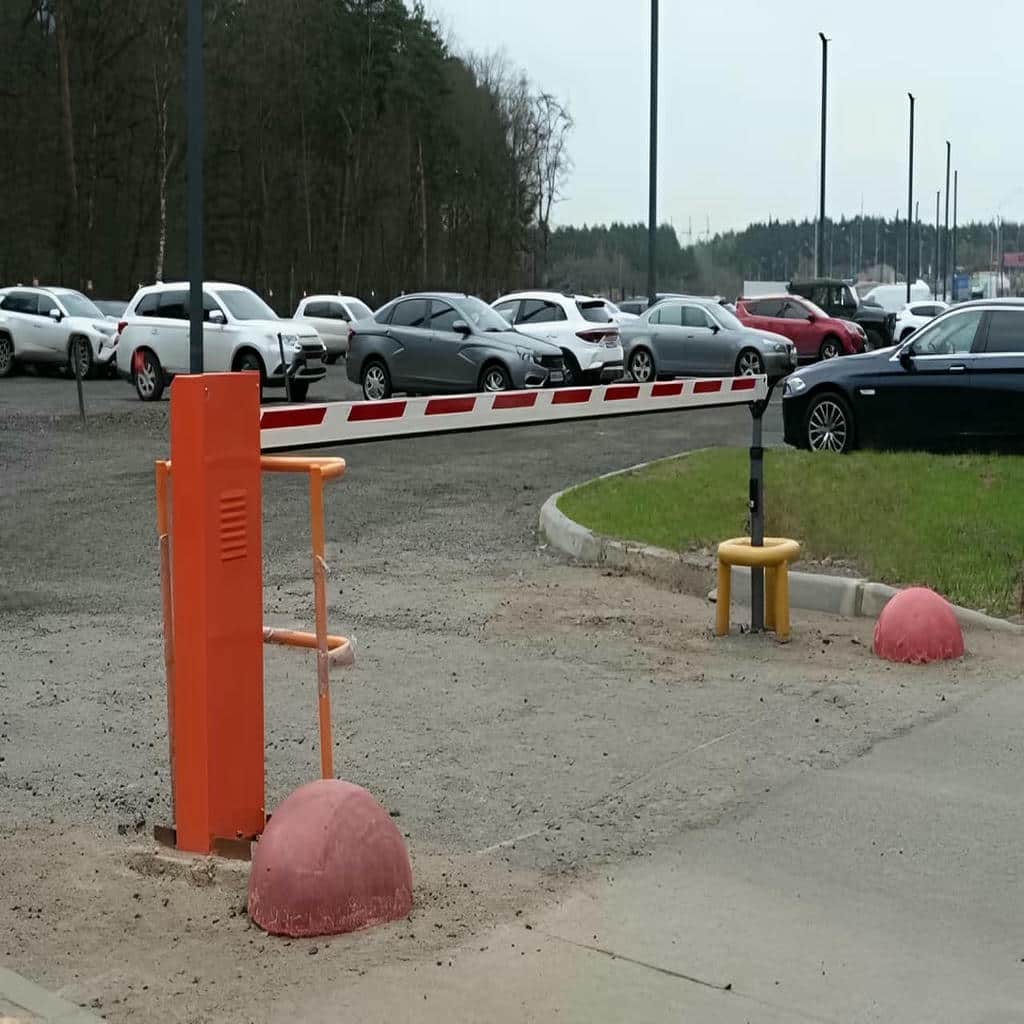

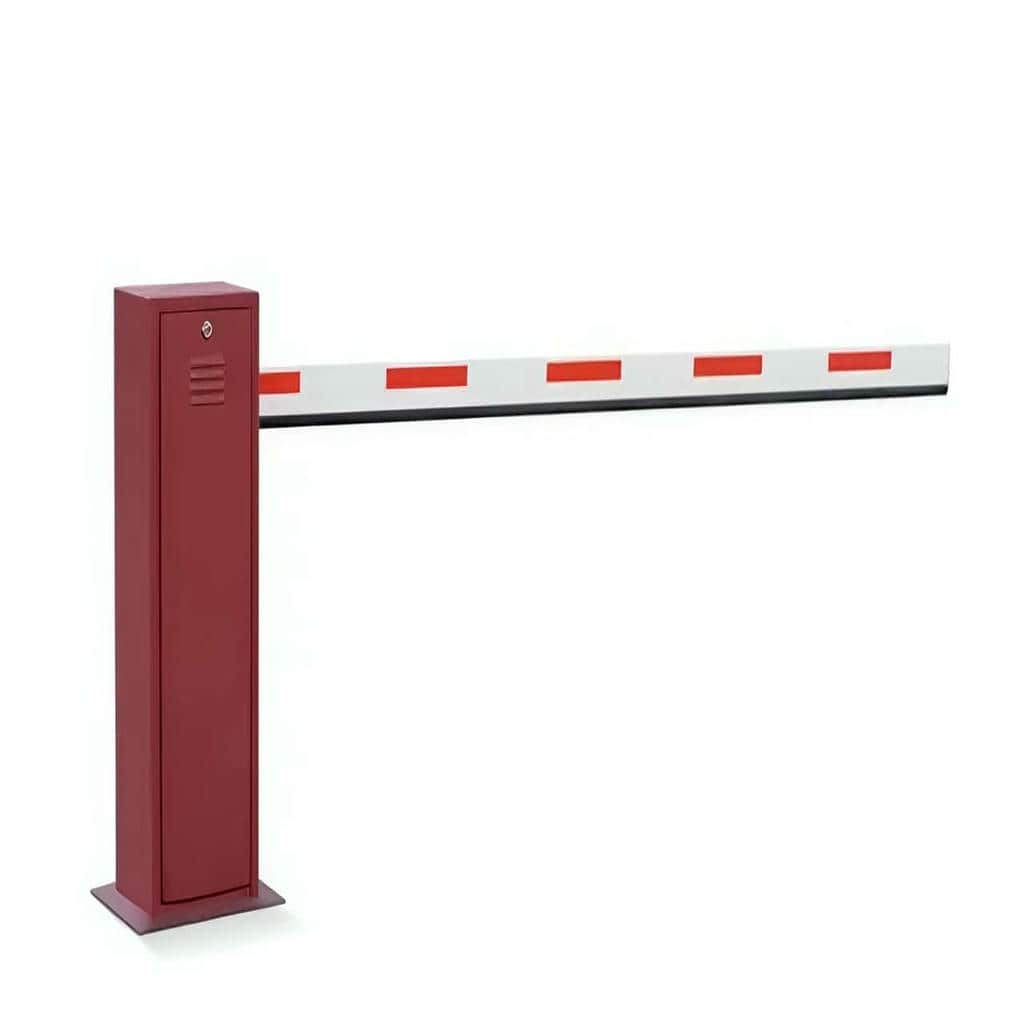

مراحل سفارش بر اساس وضعیت کف
سفارش با ارسال تصاویر لاین, جنس کف, عرض مسیر و فاصله تا کابین راهبند آغاز می شود. باید مشخص شود حلقه برای ایمنی, فرمان خروج, فراخوان پلاک خوان یا شمارش خودرو استفاده خواهد شد. نوع خودروهای عبوری و وجود لوپ های قبلی نیز اعلام می شوند. اگر نقشه آرماتور یا تأسیسات کف موجود باشد, بررسی آن به تعیین محل مناسب کمک می کند.
پس از تحلیل اطلاعات, ابعاد حلقه, نوع کنترلر و مسیر کابل پیشنهاد می شوند. مسئولیت بستن لاین, تأمین برق و دسترسی به تابلو پیش از اجرا مشخص می گردد. آهن گارد می تواند برش, کابل گذاری, آب بندی, تنظیم حساسیت و تست راهبند را با برنامه بهره برداری محل هماهنگ کند. مدارک تحویل شامل نقشه حلقه, مسیر رابط و تنظیمات کنترلر هستند تا تعمیر آینده بدون حفاری یا آزمون غیرضروری آغاز شود.

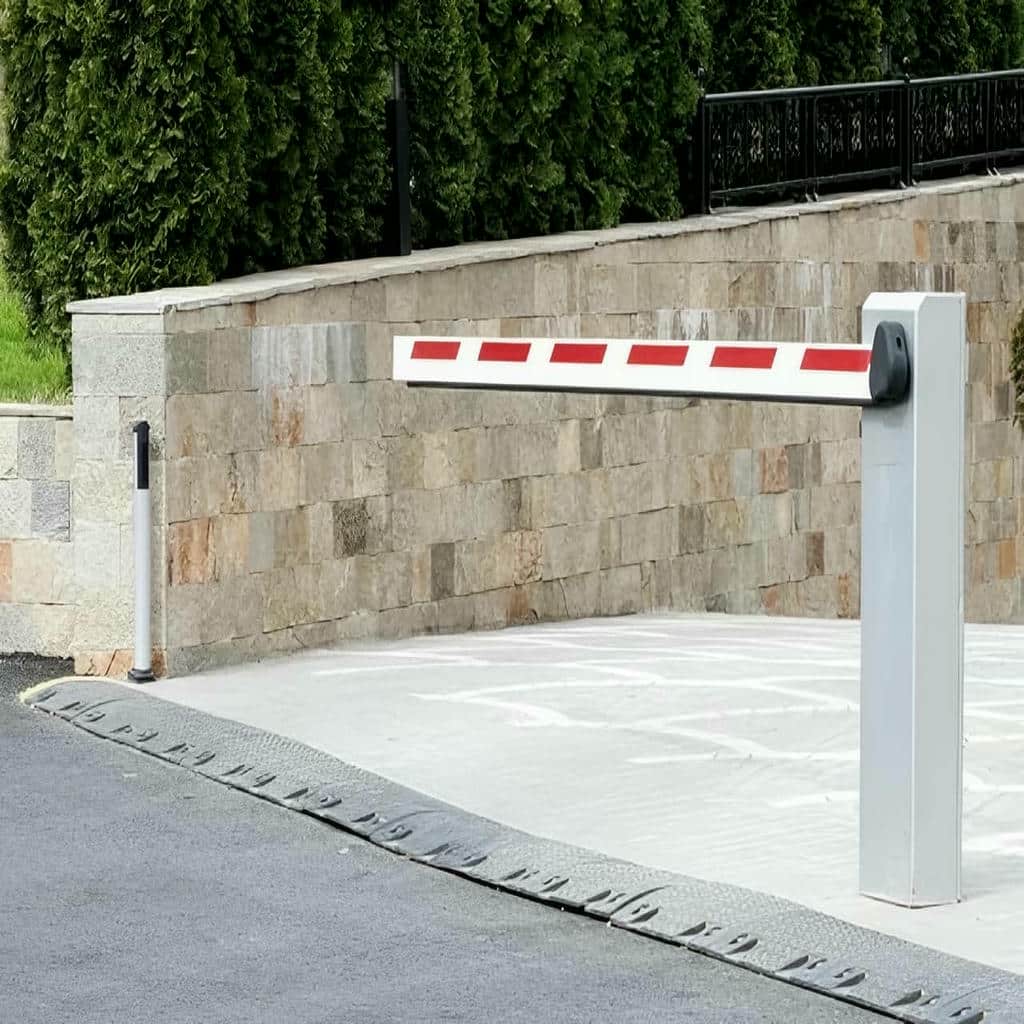

نگهداری حلقه و تعمیر تشخیص نامنظم
نگهداری لوپ بیشتر بر پایش عملکرد و وضعیت سطح متمرکز است, زیرا کابل پس از اجرا قابل مشاهده نیست. ترک خوردن درزگیر, نشست آسفالت یا حفاری جدید می تواند به حلقه آسیب برساند. کنترلر نیز ممکن است خطای تغییر اندوکتانس یا قطع کابل نمایش دهد. ثبت زمان بروز خطا و شرایط محیطی کمک می کند خرابی مکانیکی کف از تداخل الکتریکی یا تنظیم نامناسب جدا شود.
در عیب یابی ابتدا وضعیت چراغ های کنترلر, فرکانس و مقاومت حلقه بررسی می شوند. اگر تشخیص با عبور خودرو ناپایدار است, حساسیت, تداخل حلقه مجاور و منابع نویز ارزیابی می گردند. اگر کابل قطع شده باشد, محل آسیب باید با نقشه اجرا و ابزار مناسب محدود شود. تعویض کنترلر بدون آزمایش حلقه ممکن است مشکل را حل نکند. مستندسازی اولیه زمان تعمیر را کاهش می دهد و از برش های پراکنده روی کف جلوگیری می نماید.
- هدف حلقه و تعداد کانال ها در سفارش تعریف شوند.
- جنس کف و وضعیت ترک ها پیش از خرید اعلام گردد.
- محدوده برش ترمیم و اتصال تابلو شفاف باشد.
- نقشه حلقه و تنظیمات کنترلر در مدارک تحویل بمانند.
- سطح درزگیر و گزارش خطاها دوره ای بررسی شوند.
لوپ ایمنی معمولاً در محدوده زیر بازو و مسیر توقف خودرو اجرا می شود تا حضور وسیله نقلیه را تا خروج کامل تشخیص دهد. محل دقیق به طول خودروها, عرض لاین و نقطه بسته شدن بازو بستگی دارد. حلقه نباید آن قدر جلو باشد که بخش عقب خودرو از میدان خارج شود. جانمایی با مشاهده مسیر واقعی و تست چند نوع خودرو نهایی می گردد.
لوپ فرمان برای آغاز یک عملیات مانند بازکردن راهبند, فراخوان دوربین یا ثبت ورود استفاده می شود. لوپ ایمنی وظیفه دارد هنگام حضور خودرو, از بسته شدن بازو جلوگیری کند. ممکن است هر دو در یک پروژه وجود داشته باشند, اما جای نصب و منطق خروجی آن ها متفاوت است. تعریف اشتباه نقش حلقه ها می تواند باعث بازشدن دیرهنگام یا بسته شدن ناایمن راهبند شود.
تعداد حلقه ها, ابعاد, نوع کنترلر, طول کابل و جنس کف بر برآورد اثر دارند. اجرای آسفالت با بتن مسلح شرایط یکسانی ندارد و اتصال به پلاک خوان یا سامانه دوکانال نیز محدوده تجهیزات را تغییر می دهد. برش, درزگیری, ترمیم سطح و تنظیم تابلو بخش دیگری از خدمات هستند. برای استعلام دقیق باید سناریوی فرمان و وضعیت محل مشخص شوند.
تصاویر کف, عرض لاین, محل راهبند, جنس سطح و نوع خودروها اطلاعات اصلی هستند. باید مشخص شود حلقه برای ایمنی, خروج آزاد, پلاک خوان یا شمارش خودرو استفاده می شود. فاصله تا تابلو, وجود آرماتور و لوپ های مجاور نیز اهمیت دارد. این داده ها امکان تعیین ابعاد, تعداد دور کابل و نوع کنترلر متناسب با پروژه را فراهم می کنند.
حساسیت نامناسب, تداخل فرکانسی, کابل آسیب دیده, اتصال ضعیف یا منابع نویز می توانند تشخیص را ناپایدار کنند. تغییرات کف و نفوذ رطوبت نیز بر حلقه اثر دارند. عیب یابی با بررسی چراغ های کنترلر, اندازه گیری مقاومت و مقایسه فرکانس آغاز می شود. تعویض دستگاه بدون آزمایش کابل و حلقه ممکن است خرابی اصلی را پنهان نگه دارد.
بیشتر کنترلرهای لوپ خروجی رله دارند و می توانند به ورودی فرمان یا ایمنی بسیاری از تابلوهای راهبند متصل شوند. با این حال, نوع ورودی, منطق باز یا بسته و زمان خروجی باید بررسی شود. اتصال مستقیم بدون شناخت تابلو ممکن است فرمان اشتباه ایجاد کند. پیش از اجرا, نقشه سیم بندی و رفتار راهبند در حالت حضور خودرو آزمایش می گردد.
جمع بندی
انتخاب میان 10 طرح لوپ دیتکتور راهبند زمینی باید با مشاهده مسیر خودرو, بررسی جنس کف و تعریف دقیق نقش هر حلقه آغاز شود. لوپ ایمنی, حلقه فرمان, خروج آزاد, سامانه دوکانال و مدل متصل به پلاک خوان برای سناریوهای متفاوتی اجرا می شوند. کابل مقاوم, شیار استاندارد, درزگیر مناسب, کنترلر, فرکانس, حساسیت, فتوسل و تابلو فرمان باید در یک طرح اجرایی هماهنگ قرار گیرند. انتخاب کنترلر پیشرفته بدون کابل گذاری صحیح یا برش دقیق بدون تست الکتریکی, نتیجه قابل اتکایی ایجاد نمی کند. ارسال تصاویر کف, عرض لاین, نوع خودرو و فاصله تا راهبند امکان پیشنهاد دقیق تری را فراهم می سازد. آهن گارد می تواند برای مشاوره, سفارش, اجرا, تضمین کیفیت و استعلام قیمت روز همراه پروژه باشد. این هماهنکی پیش از نصب کمک می کند لوپ دیتکتور راهبند زمینی با ساختار کف, منطق تردد و برنامه نگهداری سازگار بماند و پس از بهره برداری به تخریب گسترده سطح یا تعویض غیرضروری تجهیزات نیاز پیدا نکند.
