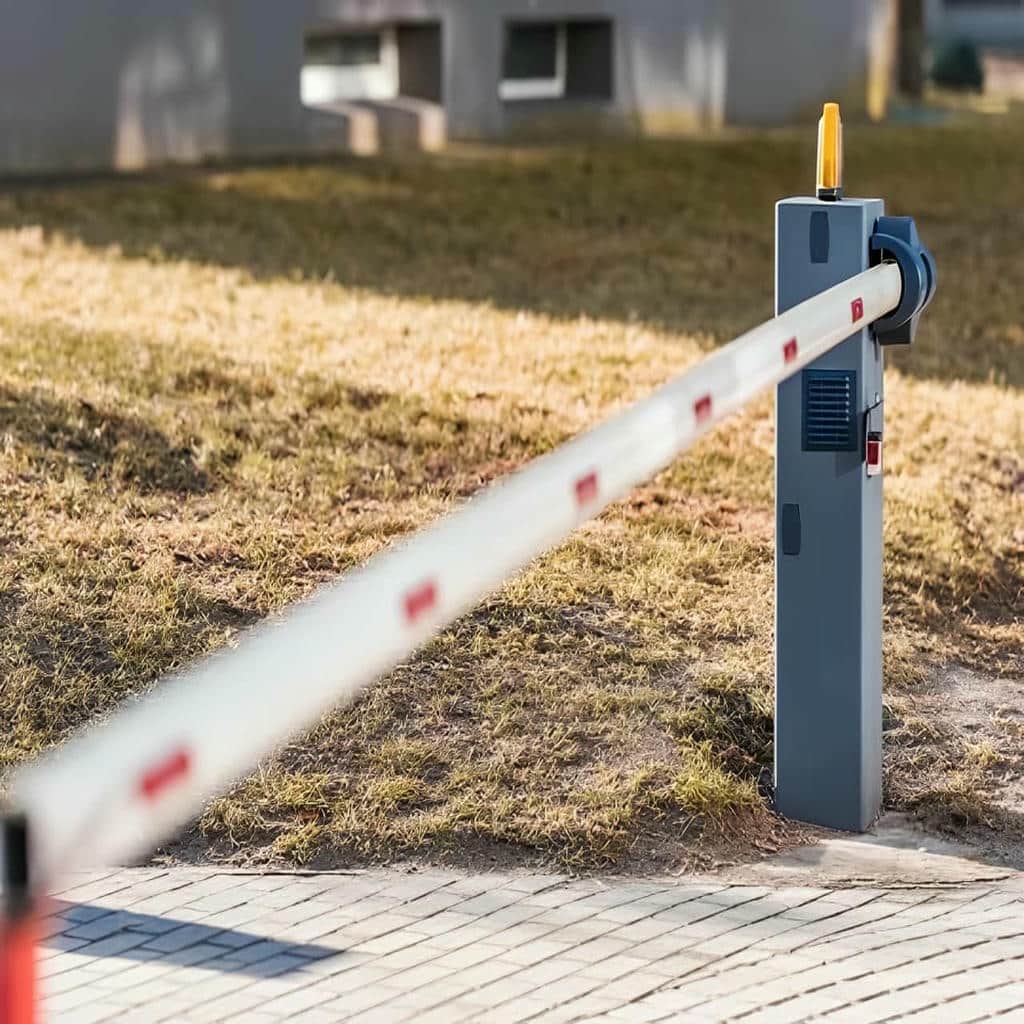

7 نمونه راهبند نگهبانی اتاق کنترل
7 نمونه راهبند نگهبانی اتاق کنترل در پروژه ای کاربرد پیدا می کنند که اپراتور باید از پشت پنل فرمان, بازوی آلومینیومی و دوربین ورودی را به صورت هماهنگ مدیریت کند. در چنین موقعیتی, محل استقرار نگهبان, فاصله اتاق کنترل تا مسیر خودرو و روش انتقال فرمان مستقیماً بر انتخاب مدل راهبند اثر می گذارند. اگر راهبند نگهبانی اتاق کنترل بدون برسی میدان دید اپراتور, تعداد لاین ها, حجم تردد و مسیر کابل کشی سفارش داده شود, ممکن است نگهبان فرمان را دیر صادر کند یا نتواند حضور خودرو زیر بازو را تشخیص دهد. نمونه فرمان شستی, مدل دارای ریموت صنعتی, راهبند متصل به مانیتورینگ, طرح سازگار با پلاک خوان, نمونه دو لاین, مدل دارای ارتباط شبکه و راهبند مجهز به کنترل اضطراری, هرکدام برای سناریوی اجرایی متفاوتی مناسب هستند. نوع موتور, برد کنترل, فتوسل, لوپ دیتکتور, چراغ هشدار, کابین فلزی و نحوه نصب پنل رومیزی یا دیواری نیز بر دوام, ایمنی و قیمت غیرعددی سفارش اثر دارند. آهن گارد می تواند پیش از انتخاب راهبند نگهبانی اتاق کنترل, مسیر واقعی ورود, وظایف اپراتور و محدودیت های زیرسازی را بررسی کند تا دستگاه نهایی با اتاق نگهبانی, سامانه کنترل دسترسی و برنامه بهره برداری پروژه هماهنگ باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| اتاق کنترل نزدیک ورودی | در پروژه ای که نگهبان دید مستقیم به بازو دارد, پنل فرمان شستی می تواند باز و بسته شدن راهبند را با سیم کشی ساده و پاسخ سریع مدیریت کند. | محل پنل باید به گونه ای انتخاب شود که اپراتور هم زمان مسیر خودرو و چراغ وضعیت را ببیند. |
| فاصله زیاد تا اتاق نگهبانی | در این سناریو, ارتباط شبکه یا کابل فرمان محافظت شده, برد کنترل راهبند را به پنل دوردست متصل می کند و افت فرمان را کاهش می دهد. | طول مسیر, نویز الکتریکی و امکان دسترسی برای تعمیر کابل پیش از اجرا بررسی شوند. |
| ورودی فاقد دید مستقیم | در پروژه ای که پنجره اتاق کنترل روبه روی مسیر نیست, دوربین نظارتی و مانیتور به اپراتور کمک می کنند حضور خودرو و وضعیت بازو را تشخیص دهد. | زاویه دوربین باید نقطه توقف, زیر بازو و خروج کامل خودرو را پوشش دهد. |
| کنترل دو لاین | برای ورودی و خروجی مجزا, پنل دوکاناله می تواند فرمان هر راهبند نگهبانی را جداگانه صادر کند و وضعیت حسگرهای هر مسیر را نمایش دهد. | کلیدها و چراغ های هر لاین باید برچسب روشن و چیدمان متفاوت داشته باشند. |
| تردد مهمان و ساکن | در این پروژه, راهبند به پلاک خوان, کارت خوان یا تگ متصل می شود و نگهبان فقط ورودهای استثنایی را از اتاق کنترل تأیید می کند. | منطق اولویت فرمان خودکار و دستی باید در برد کنترل تعریف شود. |
| عبور خودرو زیر بازو | فتوسل و لوپ دیتکتور حضور خودرو را تشخیص می دهند تا فرمان بستن اپراتور باعث پایین آمدن بازو روی وسیله نقلیه نشود. | حسگر ایمنی باید مستقل از دید نگهبان و در مسیر واقعی خودرو نصب شود. |
| قطع برق یا ارتباط | باتری پشتیبان, خلاص کن دستی و کلید اضطراری اجازه می دهند مسیر حتی در زمان اختلال پنل یا برق اتاق کنترل مدیریت شود. | روش اقدام اضطراری باید برای شیفت های مختلف نگهبانی مستند و تمرین شود. |
| محوطه روباز | کابین فلزی با پوشش مقاوم, اتصالات آب بندی شده و چراغ هشدار, موتور و برد راهبند را در برابر رطوبت و گردوغبار محافظت می کند. | فونداسیون باید بالاتر از کف اطراف باشد و مسیر ورود کابل آب بندی شود. |
| ثبت رویدادهای ورود | در سامانه مانیتورینگ, فرمان اپراتور, زمان حرکت بازو و مجوز پلاک خوان می توانند برای پیگیری عملکرد اتاق کنترل ثبت شوند. | برد و نرم افزار باید از خروجی وضعیت و ارتباط مورد نیاز پروژه پشتیبانی کنند. |
کاربرد 7 نمونه راهبند در سناریوی واقعی نگهبانی
تفاوت نمونه های راهبند نگهبانی از پشت میز فروش مشخص نمی شود؛ باید دید اپراتور در هر شیفت چگونه خودروها را مشاهده و مجوزها را کنترل می کند. در یک پروژه کوچک, پنل شستی نزدیک پنجره اتاق نگهبانی ممکن است تمام نیاز را پوشش دهد, اما در ورودی بزرگ تر, دوربین, مانیتور, پلاک خوان و پنل چندکاناله لازم می شوند. اگر نگهبان مسئول چند مسیر باشد, نمایش وضعیت هر بازو و تفکیک کلیدهای فرمان اهمیت پیدا می کند. در پروژه ای با ورود خودکار ساکنان, اتاق کنترل بیشتر نقش نظارت و مدیریت موارد استثنایی را دارد. در ورودی کاملاً دستی, سرعت تصمیم اپراتور و میدان دید او مستقیماً زمان توقف خودرو را تعیین می کنند. مزیت هر نمونه زمانی قابل استفاده است که روش کنترل راهبند با وظایف واقعی نگهبان, تعداد لاین ها و سطح دسترسی کاربران هماهنگ شده باشد.

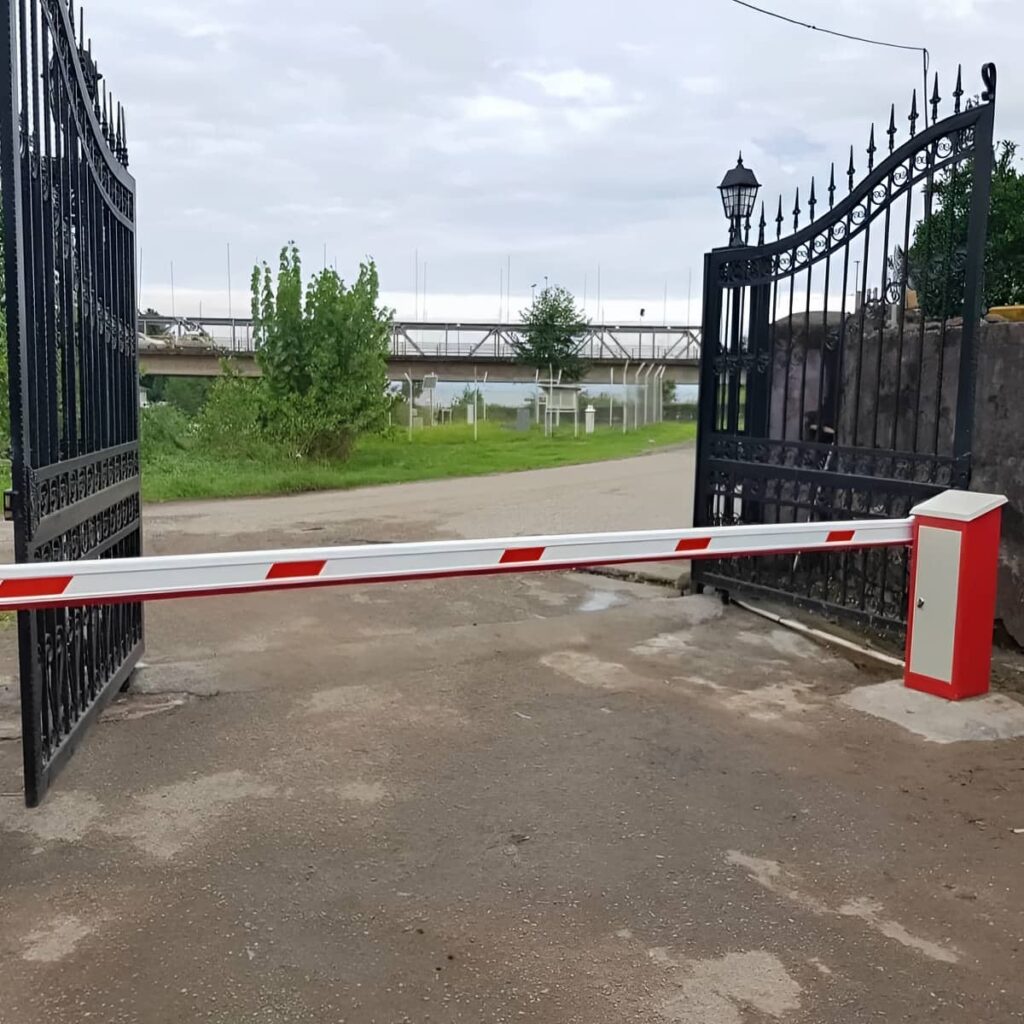

پروژه تک لاین با دید مستقیم نگهبان

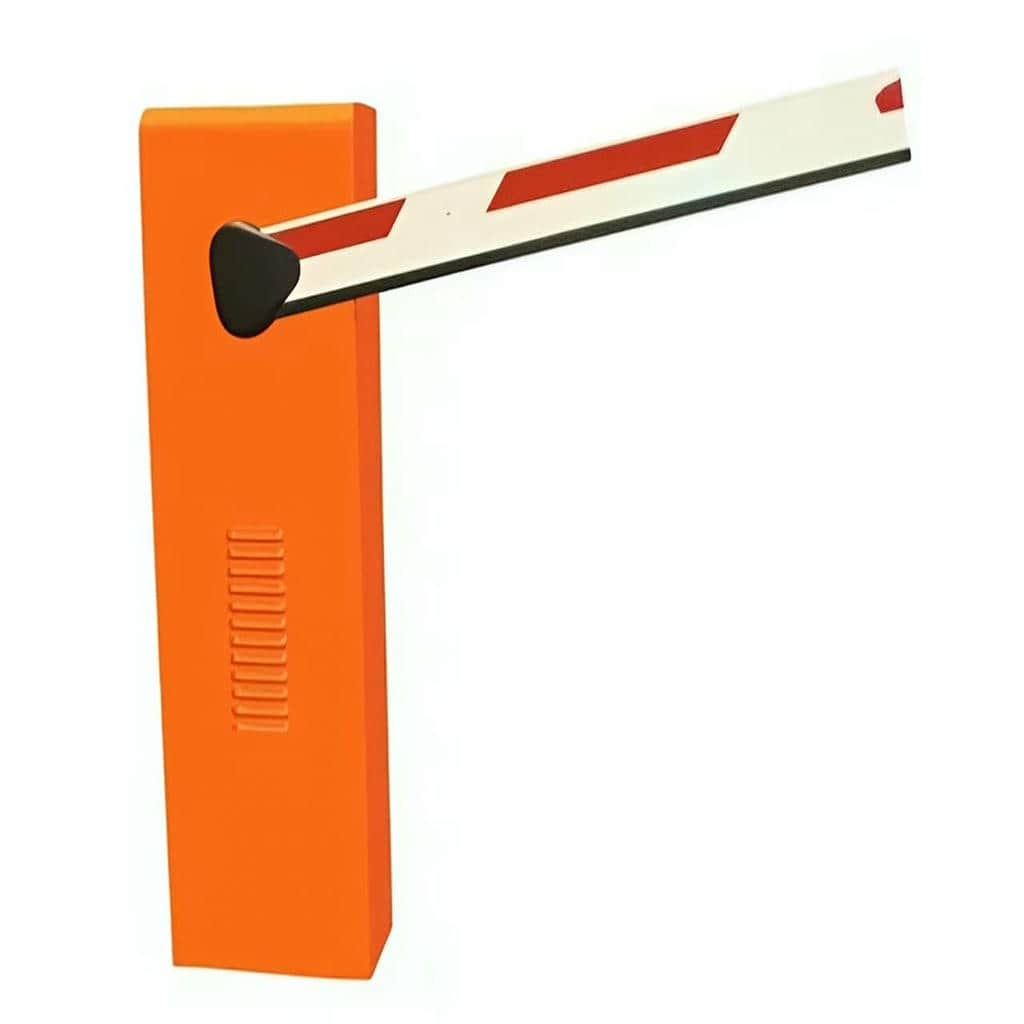

در یک ورودی تک لاین, اتاق نگهبانی ممکن است در فاصله کوتاهی از راهبند قرار داشته باشد و اپراتور از پنجره, خودرو و بازو را هم زمان ببیند. در این شرایط, پنل شستی سیمی راهکاری ساده و قابل کنترل است. یک کلید برای بازکردن, یک کلید برای بستن و چراغ های وضعیت می توانند فرمان های اصلی را در اختیار نگهبان قرار دهند. محل پنل باید به گونه ای باشد که اپراتور برای استفاده از آن مجبور به ترک صندلی یا چرخیدن از مسیر دید نشود. کابل فرمان نیز باید از مسیر حفاظت شده تا کابین راهبند عبور کند.
حتی با دید مستقیم, تصمیم ایمنی نباید فقط به واکنش نگهبان وابسته باشد. ممکن است خودرو پس از دریافت مجوز در زیر بازو توقف کند یا وسیله نقلیه دیگری پشت آن حرکت کند. فتوسل و لوپ دیتکتور باید حضور خودرو را به برد کنترل اعلام کنند تا بازو در محدوده خطر پایین نیاید. چراغ هشدار روی کابین نیز پیش از شروع حرکت, وضعیت را برای راننده مشخص می کند. در زمان تحویل, نگهبان باید تفاوت میان فرمان توقف, بستن عادی و آزادسازی اضطراری را بداند تا در شیفت های شلوغ از کلید نامناسب استفاده نکند.
پروژه فاقد دید مستقیم از اتاق کنترل

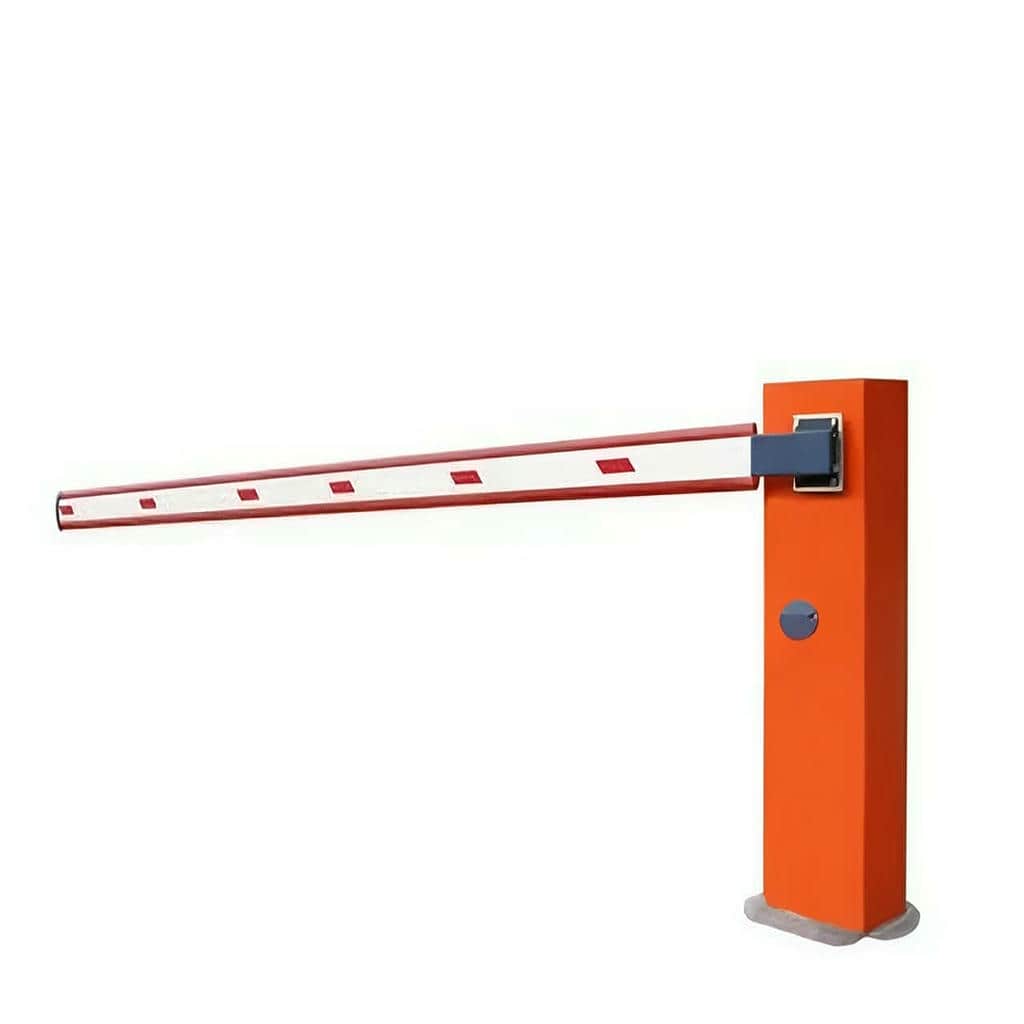

گاهی اتاق کنترل پشت دیوار, کنار دروازه یا در طبقه ای قرار دارد که مسیر خودرو از پنجره آن دیده نمی شود. در این پروژه, دوربین نظارتی باید جای خالی دید مستقیم را جبران کند. یک نمای نزدیک از پلاک به تنهایی کافی نیست؛ نگهبان باید نقطه توقف خودرو, فضای زیر بازو و خروج کامل وسیله نقلیه را نیز مشاهده کند. به همین دلیل ممکن است دو زاویه دوربین لازم باشد. مانیتور باید نزدیک پنل فرمان قرار گیرد تا اپراتور میان مشاهده تصویر و صدور فرمان وقفه ایجاد نکند.
کیفیت تصویر در شب, زاویه تابش چراغ خودرو و تأخیر انتقال تصویر بر تصمیم اپراتور اثر دارند. اگر تصویر با تأخیر نمایش داده شود, نگهبان ممکن است بازو را پس از ورود خودرو دیگری پایین بیاورد. سامانه حسگر مستقل همچنان ضروری است و نباید مانیتور جای فتوسل یا لوپ دیتکتور را بگیرد. در این سناریو, نمایش وضعیت باز یا بسته بودن بازو روی پنل یا نرم افزار نیز اهمیت دارد؛ زیرا دوربین ممکن است به دلیل باران, گردوغبار یا اختلال شبکه تصویر مناسبی ارائه نکند. پروژه باید برای هر اختلال یک مسیر جایگزین داشته باشد.

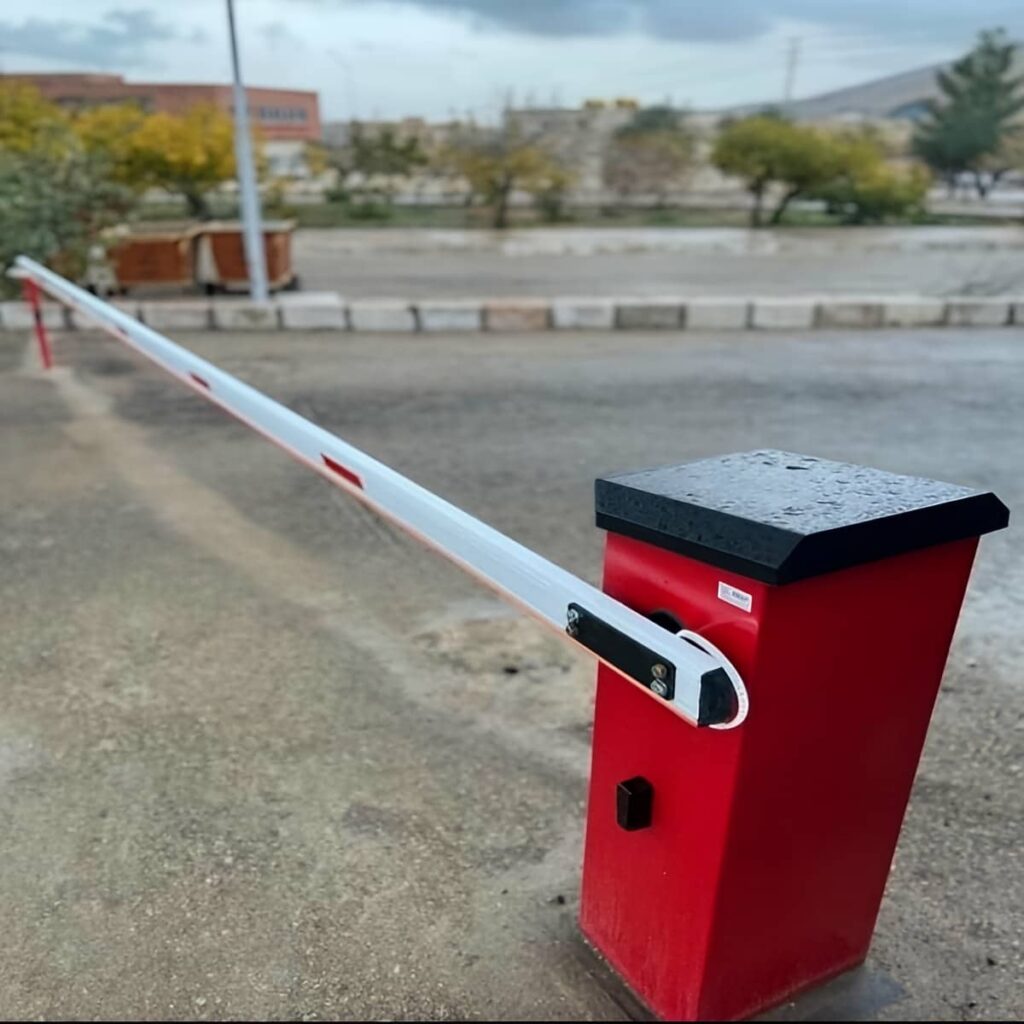

پروژه دو لاین با اپراتور مشترک
در ورودی دو لاین, یک نگهبان ممکن است هم زمان ورود و خروج خودروها را کنترل کند. اگر کلیدهای دو راهبند کنار هم و بدون نشانه مشخص نصب شوند, احتمال صدور فرمان اشتباه افزایش پیدا می کند. پنل دوکاناله باید چیدمان واضحی داشته باشد و چراغ وضعیت هر لاین دقیقاً کنار کلیدهای همان مسیر قرار گیرد. دوربین ها نیز باید با نام یا شماره لاین روی مانیتور مشخص شوند. جهت بازشدن بازوها, فاصله کابین ها و محدوده حسگرها باید طوری طراحی شوند که فرمان یک مسیر بر حرکت مسیر دیگر اثر نگذارد.
در ساعات شلوغ, اپراتور باید بتواند بدون جابه جایی میان چند صفحه, هر دو لاین را ببیند. استفاده از نمایش هم زمان تصاویر و پنل فرمان متمرکز, زمان واکنش را کاهش می دهد. اگر پلاک خوان برای کاربران ثابت فعال باشد, نگهبان فقط ورود مهمان یا خطاهای تشخیص را مدیریت می کند. منطق برد باید مشخص کند فرمان دستی اپراتور چه اولویتی نسبت به فرمان خودکار دارد. اجرای این هماهنگی از بازشدن ناخواسته هر دو مسیر, تداخل خودروها و سردرگمی نگهبان جلوگیری می کند.
- وظایف واقعی اپراتور پیش از انتخاب پنل فرمان ثبت شوند.
- میدان دید نگهبان از نقطه نشستن و کار روزانه بررسی شود.
- هر لاین کلید و چراغ وضعیت مستقل و مشخص داشته باشد.
- حسگرهای ایمنی مستقل از فرمان دستی نگهبان عمل کنند.
- روش کنترل هنگام قطع تصویر یا ارتباط از قبل تعریف شود.
ساختار فنی راهبند متصل به اتاق کنترل پروژه
پس از مشخص شدن شیوه نگهبانی, ساختار فنی باید میان کابین راهبند و اتاق کنترل ارتباط پایدار ایجاد کند. موتور, گیربکس, فنر تعادل, برد فرمان, پنل اپراتوری, کابل ارتباط, فتوسل و لوپ دیتکتور اجزای جدا از هم نیستند. برد باید فرمان باز و بسته را دریافت کند, وضعیت بازو را نمایش دهد و در صورت فعال بودن حسگر ایمنی, فرمان خطرناک را نپذیرد. در فاصله کوتاه, پنل سیمی ساده قابل اجرا است؛ در مسیر طولانی یا چند ورودی, ارتباط شبکه یا کنترل متمرکز مزیت بیشتری دارد. نوع بازو نیز باید با سقف, عرض مسیر و حجم تردد هماهنگ باشد. کیفیت راهبند نگهبانی فقط با ظاهر پنل سنجیده نمی شود؛ پاسخ سریع فرمان, ثبت وضعیت, دسترسی تعمیرکار و عملکرد ایمن در زمان قطع ارتباط معیارهای اصلی پروژه هستند.
برد کنترل و اولویت فرمان های دستی و خودکار
برد کنترل نقطه ای است که فرمان نگهبان, پلاک خوان, کارت خوان و حسگرهای ایمنی به آن می رسند. اگر منطق اولویت ها مشخص نباشد, ممکن است فرمان دستی بستن با فرمان بازشدن سامانه خودکار تداخل پیدا کند. در پروژه باید تعیین شود نگهبان چه زمانی اجازه لغو فرمان خودکار را دارد و آیا کلید اضطراری می تواند تمام ورودی های دیگر را نادیده بگیرد. برد مناسب باید ورودی و خروجی کافی برای تجهیزات پروژه داشته باشد و تنظیمات آن پس از تحویل مستند شوند.
چراغ های وضعیت پنل باید اطلاعات واقعی برد را نمایش دهند, نه فقط وضعیت کلید فیزیکی را. ممکن است اپراتور فرمان باز صادر کند, اما بازو به دلیل فعال بودن حسگر یا خطای موتور حرکت نکند. اگر چراغ تنها فشرده شدن کلید را نشان دهد, نگهبان تصور می کند مسیر باز شده است. خروجی باز, بسته, خطا و حضور خودرو می توانند روی پنل یا نرم افزار نمایش داده شوند. این اطلاعات در پروژه ای با دید محدود یا چند لاین, تصمیم اپراتور را دقیق تر می کنند و زمان تشخیص خرابی را کاهش می دهند.
پنل رومیزی دیواری و نرم افزاری

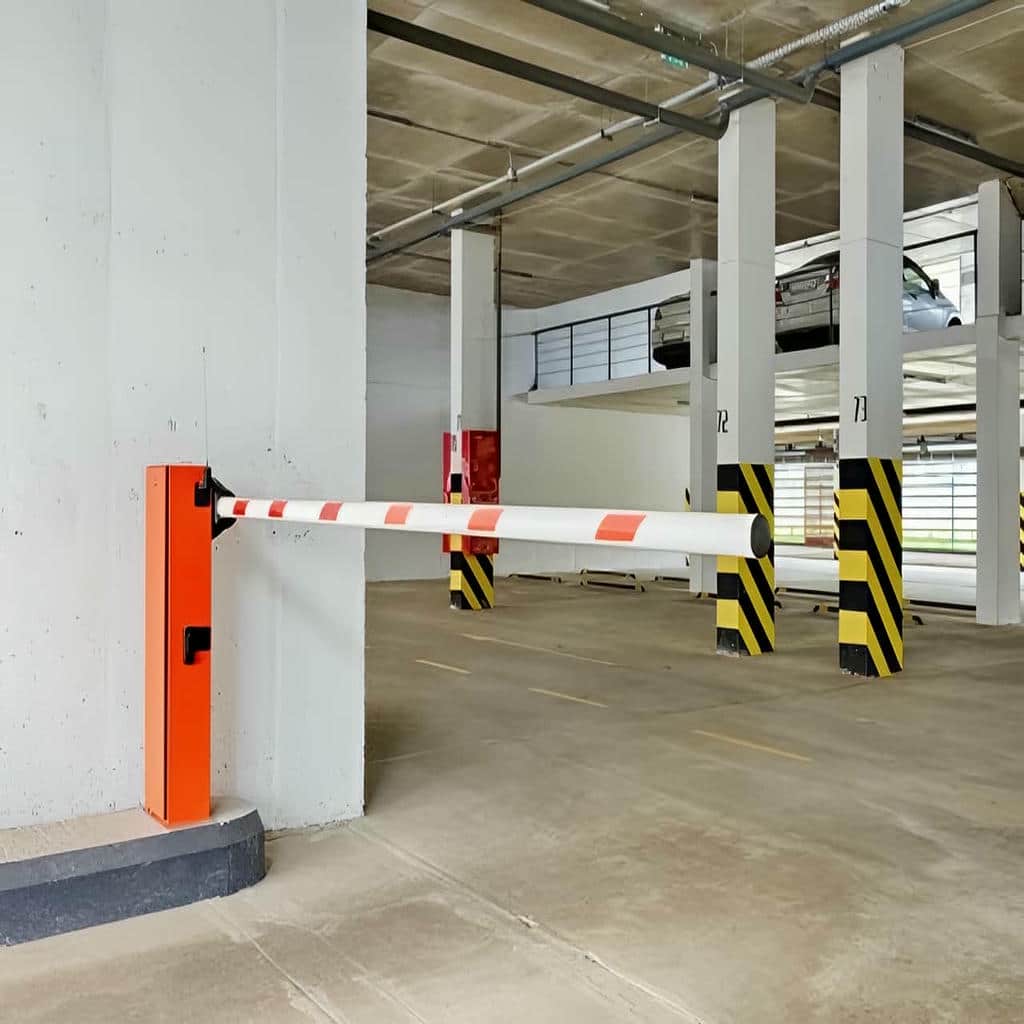

پنل رومیزی برای اتاقی مناسب است که نگهبان پشت میز ثابت کار می کند و فضای کافی برای مانیتور و تجهیزات دارد. کلیدها باید در برابر استفاده مداوم مقاوم باشند و کابل پنل به گونه ای مهار شود که با حرکت صندلی یا جابه جایی وسایل کشیده نشود. پنل دیواری در اتاق کوچک یا محل کنترل ایستاده فضای کمتری اشغال می کند, اما ارتفاع نصب آن باید برای همه شیفت ها قابل استفاده باشد. برچسب فرمان ها باید خوانا و ماندگار باشد تا در شرایط اضطراری اشتباه رخ ندهد.
کنترل نرم افزاری برای پروژه ای کاربرد دارد که چند ورودی, ثبت رویداد یا مدیریت سطح دسترسی نیاز دارد. اپراتور می تواند وضعیت راهبندها را روی صفحه مشاهده و فرمان هر مسیر را انتخاب کند. با این حال, نرم افزار نباید تنها راه کنترل باشد؛ اختلال رایانه یا شبکه می تواند مسیر را از دسترس خارج کند. یک پنل فیزیکی پشتیبان یا کلید اضطراری مستقل, امکان ادامه کار را حفظ می کند. طراحی موفق میان امکانات نرم افزاری و کنترل ساده محلی تعادل ایجاد می کند.
کابین موتور و تجهیزات مسیر خودرو
کابین راهبند باید موتور, گیربکس, فنر و برد را در برابر شرایط محیط محافظت کند. در محوطه روباز, پوشش مقاوم بدنه و آب بندی ورودی کابل ها ضروری است. فونداسیون باید تراز باشد تا محور بازو در هر چرخه تحت فشار نامتقارن قرار نگیرد. طول و جنس بازوی آلومینیومی بر انتخاب فنر و توان موتور اثر دارند. اگر چراغ, فنس یا تابلوی هشدار به بازو اضافه شود, وزن نهایی باید پیش از تنظیم مکانیزم محاسبه شود.
فتوسل در دو سوی مسیر نصب می شود و خط دید آن باید از مانع ثابت دور باشد. لوپ دیتکتور نیز در کف مسیر حضور خودرو را تشخیص می دهد. ترکیب این دو ابزار از پایین آمدن بازو روی خودرو جلوگیری می کند, حتی اگر اپراتور به اشتباه کلید بستن را فشار دهد. چراغ هشدار و نوار بازتابنده نیز حرکت بازو را برای راننده قابل تشخیص می سازند. در زمان تحویل, تمام تجهیزات باید از پنل اتاق کنترل و به صورت محلی آزمایش شوند تا ارتباط میان مسیر و اپراتور تأیید شود.
- اولویت فرمان نگهبان و سامانه خودکار در برد تعریف شود.
- پنل وضعیت واقعی بازو و خطاهای اصلی را نمایش دهد.
- کنترل فیزیکی پشتیبان در کنار نرم افزار پیش بینی شود.
- وزن کامل بازو پیش از تنظیم موتور و فنر محاسبه گردد.
- فتوسل و لوپ دیتکتور مانع اجرای فرمان خطرناک شوند.
آماده سازی اتاق کنترل و اجرای راهبند نگهبانی
اجرای پروژه از جانمایی هم زمان اتاق کنترل, کابین راهبند و مسیر خودرو آغاز می شود. پنجره نگهبانی, محل مانیتور, ارتفاع پنل, مسیر عبور کابل و نقطه توقف خودرو باید به یکدیگر مرتبط باشند. اگر کابل فرمان پس از تکمیل کف و دیوارها طراحی شود, احتمال اجرای روکار نامنظم یا عبور از مسیرهای آسیب پذیر افزایش پیدا می کند. در پروژه نوساز می توان لوله های برق, شبکه و حسگر را پیش از نازک کاری آماده کرد. در پروژه بهره برداری شده, اجرای مرحله ای و حفظ مسیر عبور اهمیت بیشتری دارد. دوربین باید تصویر قابل استفاده به اتاق کنترل برساند و پنل در محدوده دسترس اپراتور نصب شود. راهبند نیز باید روی فونداسیون مقاوم قرار گیرد و فضای سرویس کنار کابین حفظ شود. هر تصمیم اجرایی باید زمان واکنش نگهبان و ایمنی خودرو را بهتر کند.
جانمایی پنجره مانیتور و پنل فرمان
نگهبان باید بتواند بدون ترک موقعیت کاری, مسیر ورود و نمایشگر را مشاهده کند. اگر پنجره فقط بخش ابتدایی خودرو را نشان دهد, اپراتور نمی تواند خروج کامل آن از زیر بازو را تشخیص دهد. محل مانیتور نباید پشت به مسیر یا در معرض بازتاب شدید نور باشد. پنل فرمان نیز باید نزدیک دست غالب اپراتور قرار گیرد و کلید اضطراری از سایر کلیدها قابل تشخیص باشد. در اتاق کوچک, یک طراحی فشرده اما منظم از چیدمان پراکنده تجهیزات ایمن تر است.
پیش از نصب دائمی, بهتر است محل نشستن نگهبان و زاویه دید با تجهیزات موقت شبیه سازی شود. ارتفاع افراد مختلف و شیوه کار شیفت ها می تواند دسترسی به پنل را تغییر دهد. اگر نگهبان هم زمان مسئول ثبت اطلاعات یا پاسخ گویی است, مانیتور باید در محدوده دید طبیعی او قرار گیرد. نور داخلی اتاق نیز نباید تصویر دوربین شبانه را کم رنگ کند. این جزئیات کوچک مستقیماً بر سرعت تشخیص خودرو و صدور فرمان اثر می گذارند.
مسیر کابل میان اتاق کنترل و راهبند
کابل فرمان باید از مسیر محافظت شده عبور کند و از کابل های قدرت پرنویز فاصله داشته باشد. در فاصله زیاد, انتخاب نوع کابل و روش ارتباط اهمیت بیشتری پیدا می کند. عبور کابل از زیر مسیر خودرو به لوله مقاوم و نقاط دسترسی مناسب نیاز دارد. خروجی لوله ها باید داخل کابین راهبند و جعبه اتصال اتاق کنترل قرار گیرد تا سیم ها در معرض رطوبت یا کشیدگی نباشند. برچسب گذاری دو سر کابل, تعمیر و توسعه آینده را ساده تر می کند.
اگر ارتباط بر بستر شبکه انجام شود, مسیر کابل داده, تجهیزات میانی و برق پشتیبان باید بررسی شوند. قطع یک سوئیچ یا منبع تغذیه نباید بدون راهکار جایگزین, کنترل ورودی را متوقف کند. در پروژه دارای دوربین, پهنای باند و تأخیر تصویر نیز اهمیت دارند. ثبت نقشه کابل کشی و شماره پورت ها کمک می کند تعمیرکار بدون جست وجوی طولانی, محل خطا را پیدا کند. اجرای منظم زیرساخت بخشی از عملکرد راهبند نگهبانی است و نباید به مرحله پس از نصب دستگاه موکول شود.
تست سناریوهای کاری پیش از تحویل
تحویل پروژه باید با اجرای سناریوهای واقعی انجام شود. ورود خودروی مجاز, مراجعه مهمان, توقف خودرو زیر بازو, عبور آهسته, فرمان اشتباه نگهبان و قطع ارتباط اتاق کنترل باید آزمایش شوند. پنل باید وضعیت صحیح را نمایش دهد و حسگرها از حرکت خطرناک جلوگیری کنند. در پروژه دو لاین, فرمان هر مسیر جداگانه و هم زمان تست می شود. دوربین نیز باید در روز و شب تصویر قابل استفاده ارائه دهد و اپراتور بتواند از محل واقعی کار خود تصمیم بگیرد.
در زمان قطع برق, باتری پشتیبان یا خلاص کن دستی باید طبق روش تعریف شده عمل کند. اگر نرم افزار از دسترس خارج شود, پنل فیزیکی باید امکان مدیریت مسیر را حفظ نماید. صدای غیرعادی موتور, لرزش کابین, افتادگی بازو و تأخیر فرمان پیش از تحویل اصلاح می شوند. آموزش نگهبان باید شامل کار عادی, توقف اضطراری و گزارش خطا باشد. ثبت تنظیمات برد و شماره کابل ها نیز مبنایی برای سرویس های بعدی ایجاد می کند.
- چیدمان اتاق کنترل با موقعیت واقعی اپراتور آزمایش شود.
- پنجره یا دوربین تمام محدوده عبور خودرو را پوشش دهد.
- کابل فرمان و شبکه در مسیر محافظت شده اجرا شوند.
- نقشه کابل کشی و تنظیمات تجهیزات در زمان تحویل ثبت گردد.
- سناریوی قطع برق و خطای اپراتور پیش از بهره برداری تست شود.
قیمت سفارش نگهداری و خدمات آهن گارد
برآورد راهبند نگهبانی اتاق کنترل از ترکیب دستگاه, پنل اپراتوری و شرایط زیرساخت پروژه شکل می گیرد. نوع موتور, طول بازو, تعداد لاین ها, برد کنترل, پنل رومیزی یا نرم افزاری, دوربین, فتوسل, لوپ دیتکتور و باتری پشتیبان بر مشخصات سفارش اثر دارند. فاصله اتاق کنترل تا راهبند, مسیر کابل کشی, وضعیت فونداسیون و نیاز به اتصال شبکه نیز محدوده اجرا را تغییر می دهند. دو پروژه با یک نوع بازو ممکن است به دلیل تفاوت میدان دید و تعداد فرمان ها, هزینه و تجهیزات یکسانی نداشته باشند. آهن گارد می تواند پس از دریافت تصاویر و نقشه ساده مسیر, نمونه قابل اجرا را پیشنهاد دهد. در این روش, فقط خرید دستگاه مطرح نیست؛ دسترسی نگهبان, ایمنی خودرو, امکان تعمیر و تداوم کنترل در زمان اختلال نیز از ابتدا در سفارش دیده می شوند.
عوامل مؤثر بر قیمت در پروژه اتاق کنترل
نوع راهبند و مکانیزم حرکت نخستین بخش برآورد هستند. مدل الکترومکانیکی, نمونه سرعت بالا یا راهبند سنگین کار برای حجم های تردد متفاوت استفاده می شوند. طول بازو, ساختار مستقیم یا تاشو و تجهیزات متصل به آن بر موتور و فنر تعادل اثر دارند. در اتاق کنترل نیز پنل تک لاین, چندکاناله یا نرم افزاری اجزای متفاوتی نیاز دارد. نمایش وضعیت, ثبت رویداد و ارتباط با پلاک خوان می توانند برد یا ماژول های بیشتری به پروژه اضافه کنند.
بخش دوم به اجرا مربوط است. فاصله زیاد, مسیر دشوار کابل, نیاز به حفاری, دوربین های متعدد یا شبکه پشتیبان, محدوده خدمات را گسترده تر می کنند. فونداسیون آماده و لوله گذاری صحیح نصب را ساده تر می سازند. برای مقایسه پیشنهادها باید مشخص باشد دستگاه, پنل, حسگرها, کابل کشی, نصب, تنظیم و آموزش در هر سفارش چه محدوده ای دارند. یک برآورد کلی بدون تفکیک اجزا نمی تواند تفاوت واقعی دو راهکار پروژه ای را نشان دهد.
مراحل سفارش بر اساس شرایط نگهبانی
ثبت سفارش با مشخص کردن تعداد لاین ها, فاصله اتاق کنترل, حجم تردد و روش شناسایی خودرو آغاز می شود. تصاویر محل نصب, نمای داخل اتاق و مسیر تقریبی کابل کشی اطلاعات مهمی فراهم می کنند. باید معلوم باشد نگهبان دید مستقیم دارد یا به دوربین نیاز است و آیا سامانه پلاک خوان یا کارت خوان از قبل وجود دارد. پس از تحلیل این داده ها, نوع راهبند, پنل و تجهیزات ایمنی پیشنهاد می شوند.
در مرحله بعد, مسئولیت آماده سازی فونداسیون, برق, شبکه و کابل فرمان مشخص می شود. زمان اجرا باید با برنامه تردد مجموعه هماهنگ باشد تا ورودی بدون مدیریت باقی نماند. پس از نصب, تمام فرمان ها و سناریوهای ایمنی آزمایش می شوند و شیفت های نگهبانی آموزش می بینند. آهن گارد می تواند مشخصات دستگاه و تنظیمات نهایی را ثبت کند تا توسعه پنل یا تعمیرات آینده با شناخت دقیق پروژه انجام شود.
نگهداری پنل و تعمیر راهبند نگهبانی
سرویس دوره ای باید هم تجهیزات مسیر و هم اجزای اتاق کنترل را پوشش دهد. پیچ های پایه, فنر, گیربکس, فتوسل, لوپ دیتکتور, کلیدهای پنل و چراغ های وضعیت بررسی می شوند. کابل ها و سوکت ها نیز ممکن است به دلیل رطوبت, کشیدگی یا استفاده مداوم دچار اتصال نامطمئن شوند. در سامانه نرم افزاری, شبکه و رایانه کنترل نیز بخشی از زنجیره عملکرد هستند. سرویس پیشگیرانه خطا را پیش از توقف کامل ورودی آشکار می کند.
در زمان خرابی باید مشخص شود فرمان از پنل ارسال نمی شود, برد آن را دریافت نمی کند یا موتور قادر به حرکت نیست. این تفکیک از تعویض غیرضروری قطعات جلوگیری می کند. اگر راهبند از اتاق کنترل عمل نمی کند اما فرمان محلی دارد, مسیر کابل یا پنل بررسی می شود. اگر هیچ فرمانی اجرا نمی شود, برق, برد و تجهیزات ایمنی کنترل می گردند. ثبت سابقه تعمیر و استفاده از قطعات سازگار, زمان عیب یابی و توقف مسیر را کاهش می دهد.
- اقلام دستگاه و اتاق کنترل در برآورد سفارش تفکیک شوند.
- تصاویر محل و فاصله تقریبی کابل کشی پیش از خرید ارسال شوند.
- نحوه کنترل دستی خودکار و اضطراری در سفارش ثبت گردد.
- آموزش نگهبانان بخشی از تحویل نهایی پروژه باشد.
- سرویس پنل حسگرها و مکانیزم راهبند هم زمان انجام شود.
پنل سیمی برای پروژه تک لاین, فاصله کوتاه و فرمان های محدود ساده تر و پایدارتر است. کنترل نرم افزاری در پروژه چندورودی, ثبت رویداد و نمایش وضعیت امکانات بیشتری ایجاد می کند. با این حال, نرم افزار نباید تنها مسیر فرمان باشد؛ پنل فیزیکی یا کلید اضطراری باید در زمان اختلال شبکه فعال بماند. انتخاب نهایی به تعداد لاین ها, نیاز گزارش گیری و توان نگهداری زیرساخت بستگی دارد.
از نظر فنی فرمان دستی ممکن است اجرا شود, اما حذف فتوسل یا حسگر حضور خودرو ایمن نیست. نگهبان ممکن است دید ناقص داشته باشد یا در لحظه بستن بازو متوجه توقف خودرو نشود. فتوسل و لوپ دیتکتور مستقل از واکنش اپراتور عمل می کنند و از پایین آمدن بازو روی وسیله نقلیه جلوگیری می نمایند. دوربین و پنجره دید ابزار نظارت هستند و جای سامانه ایمنی مسیر را نمی گیرند.
نوع موتور, طول بازو, تعداد لاین ها, مدل پنل, برد کنترل و تجهیزات ایمنی بر برآورد اثر دارند. فاصله اتاق کنترل, مسیر کابل کشی, تعداد دوربین ها, اتصال به پلاک خوان و وضعیت فونداسیون نیز محدوده اجرا را تغییر می دهند. برای استعلام دقیق باید اقلام دستگاه, زیرساخت, نصب و آموزش به صورت جداگانه مشخص شوند تا مقایسه پیشنهادها بر اساس تجهیزات یکسان انجام گیرد.
تعداد لاین ها, فاصله تا راهبند, محل میز اپراتور, میدان دید و نوع سامانه شناسایی خودرو اطلاعات اصلی هستند. تصاویر داخل اتاق, نمای ورودی و مسیر تقریبی کابل کشی نیز به انتخاب پنل و روش ارتباط کمک می کنند. باید مشخص شود کنترل فقط دستی است یا پلاک خوان و کارت خوان نیز فرمان صادر می کنند. این اطلاعات از انتخاب پنلی که ورودی یا نمایش وضعیت کافی ندارد جلوگیری می کنند.
پروژه باید یک روش پشتیبان مانند کلید محلی, پنل مستقل یا خلاص کن دستی داشته باشد. اگر ارتباط شبکه قطع شود, نگهبان نباید بدون راه کنترل مسیر باقی بماند. باتری پشتیبان نیز در زمان قطع برق, برد و موتور را برای چرخه های مورد نیاز فعال نگه می دارد. روش اقدام اضطراری باید در زمان تحویل آزمایش و برای تمام شیفت های نگهبانی توضیح داده شود.
تأخیر می تواند از کابل طولانی یا آسیب دیده, شبکه ناپایدار, رله واسط, تنظیمات برد یا فعال بودن حسگر ایمنی ناشی شود. ابتدا باید مشخص شود فرمان در پنل ثبت می شود و آیا برد آن را دریافت می کند. اگر چراغ وضعیت تغییر می کند اما بازو حرکت ندارد, موتور و مدار قدرت بررسی می شوند. عیب یابی مرحله ای کمک می کند پنل یا برد بدون دلیل تعویض نشوند.
جمع بندی
انتخاب میان 7 نمونه راهبند نگهبانی اتاق کنترل باید از شیوه واقعی کار اپراتور, تعداد لاین ها و میدان دید محل آغاز شود. پنل سیمی برای فرمان ساده, کنترل نرم افزاری برای چند ورودی و سامانه متصل به پلاک خوان برای مدیریت خودکار کاربران کاربرد دارند. موتور, برد کنترل, بازوی آلومینیومی, فتوسل, لوپ دیتکتور, دوربین و مسیر کابل کشی باید در یک طرح اجرایی هماهنگ شوند. نصب یک راهبند مناسب بدون پنل قابل فهم یا حسگر ایمن, مشکل کنترل ورودی را کامل حل نمی کند. ارسال تصاویر اتاق نگهبانی, مسیر خودرو, فاصله تجهیزات و نوع دسترسی کاربران, امکان پیشنهاد دقیق تری ایجاد می کند. آهن گارد می تواند برای مشاوره و خرید, انتخاب مدل, اجرای زیرسازی, نصب, خدمات و استعلام قیمت روز همراه پروژه باشد. این هماهنکی پیش از سفارش باعث می شود راهبند نگهبانی اتاق کنترل با وظایف اپراتور, شرایط مسیر و برنامه نگهداری مجموعه سازگار باشد و در زمان اختلال نیز راهکار عملی برای ادامه کنترل تردد وجود داشته باشد.
