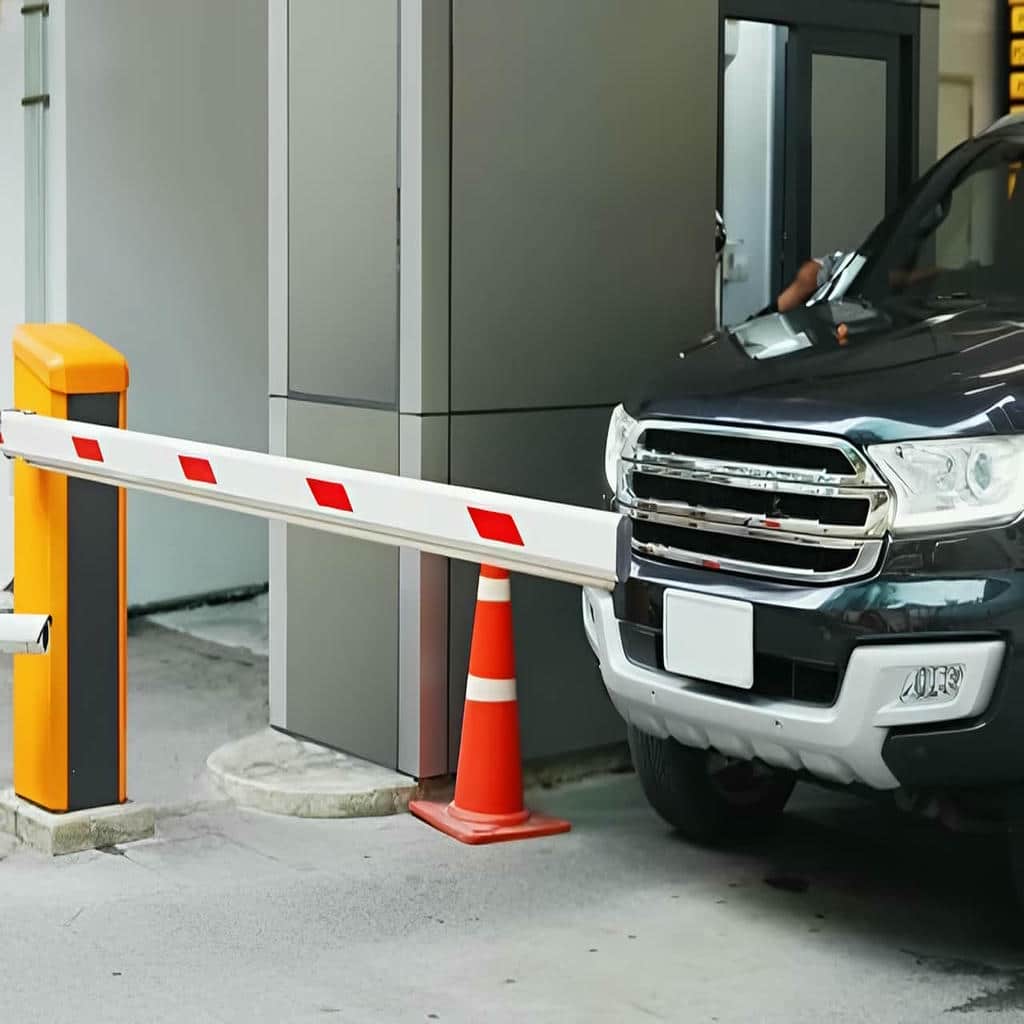

14 مدل راهبند بازویی LED دار شبانه
14 مدل راهبند بازویی LED دار شبانه برای پروژه ای طراحی می شوند که دید محدود شب, مسیر متغیر خودرو و نیاز به هشدار نوری, تصمیم نصب را از انتخاب یک بازوی ساده فراتر می برد. در یک ورودی کم نور, نوار LED باید از فاصله مناسب دیده شود, رنگ نور با وضعیت بازو هماهنگ باشد و سیم کشی آن در برابر حرکت مداوم, رطوبت و لرزش دوام بیاورد. اگر راهبند بازویی LED دار شبانه بدون برسی زاویه ورود خودرو, ارتفاع سقف, طول دهانه و شدت تردد سفارش داده شود, ممکن است نور بازو برای راننده قابل تشخیص نباشد یا وزن تجهیزات روشنایی به موتور و فنر تعادل فشار وارد کند. مدل مستقیم, تاشو, فنس دار, سرعت بالا, هیدرولیکی, خورشیدی, دارای باتری پشتیبان و نمونه های سازگار با پلاک خوان, هرکدام برای محدودیت مشخصی در پروژه کاربرد دارند. جنس بازوی آلومینیومی, پوشش کابین, نوع LED, برد کنترل, فتوسل, لوپ دیتکتور و روش نصب از جزئیاتی هستند که بر ایمنی, دوام و هزینه غیرعددی سفارش اثر می گذارند. آهن گارد می تواند پیش از انتخاب راهبند بازویی LED دار شبانه, شرایط واقعی ورودی را تحلیل کند تا مدل نهایی فقط ظاهر جذاب نداشته باشد و در زمان اجرا نیز با فضای نصب, مسیر رفت وآمد و برنامه نگهداری مجموعه هماهنگ باقی بماند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ورودی تاریک با دید محدود | در پروژه ای که راننده شبانه بازو را دیر تشخیص می دهد, نوار LED پیوسته روی بازوی آلومینیومی مرز مسیر را واضح تر نشان می دهد. | شدت نور باید قابل مشاهده باشد, اما نباید به گونه ای انتخاب شود که دید مستقیم راننده را مختل کند. |
| پارکینگ سرپوشیده با سقف کوتاه | در این سناریو, بازوی تاشو LED دار هنگام بالا رفتن در مفصل جمع می شود و محدودیت ارتفاع سقف را جبران می کند. | محل مفصل باید با ارتفاع سقف, مسیر لوله ها و طول مفید دهانه هماهنگ شود. |
| مسیر پرتردد شبانه | برای ورودی ای که خودروها پشت سر هم عبور می کنند, موتور سرعت بالا و لوپ دیتکتور باید با چرخه روشنایی LED هماهنگ باشند. | سرعت حرکت بدون فتوسل و تشخیص کامل عبور خودرو نباید افزایش پیدا کند. |
| فضای باز و مرطوب | در محوطه روباز, آب بندی نوار LED, پوشش کابین فلزی و حفاظت اتصالات سیم کشی از خرابی ناشی از رطوبت جلوگیری می کنند. | درجه حفاظت اجزای نوری باید با شرایط محیط و احتمال نفوذ آب متناسب باشد. |
| کنترل هم زمان خودرو و عابر | در پروژه ای با تردد عابر کنار خودرو, بازوی فنس دار LED دار سطح مسدودکنندگی و هشدار دیداری بیشتری ایجاد می کند. | وزن فنس و چراغ باید در انتخاب موتور, گیربکس و فنر تعادل محاسبه شود. |
| ورودی مجهز به پلاک خوان | در این پروژه, برد کنترل راهبند فرمان سامانه پلاک خوان را دریافت می کند و رنگ LED می تواند وضعیت مجوز ورود را نمایش دهد. | زمان تشخیص پلاک باید پیش از رسیدن خودرو به بازو برای صدور فرمان کافی باشد. |
| محل نصب با برق ناپایدار | مدل دارای باتری پشتیبان در زمان قطع برق, روشنایی هشدار و حرکت کنترل شده بازو را برای مدت مورد نیاز حفظ می کند. | ظرفیت باتری باید بر اساس توان موتور, مصرف LED و تعداد چرخه های اضطراری تعیین شود. |
| ورودی دور از شبکه برق | در پروژه ای که کابل کشی دشوار است, پنل خورشیدی انرژی موتور, برد کنترل و چراغ LED را از طریق باتری تأمین می کند. | تابش محیط, مصرف شبانه و ظرفیت ذخیره انرژی باید پیش از اجرا محاسبه شوند. |
| دهانه عریض با بازوی بلند | برای مسدودکردن مسیر عریض, بازوی بلند LED دار به مقطع مقاوم تر, تکیه گاه انتهایی و تنظیم دقیق تعادل نیاز دارد. | افزایش طول بازو باید همراه با کنترل افتادگی, لرزش و توان واقعی موتور انجام شود. |
اطلاعات تماس
روایت کاربرد 14 مدل راهبند بازویی در پروژه های شبانه
تفاوت 14 مدل راهبند بازویی LED دار شبانه زمانی روشن می شود که هر نمونه در موقعیت واقعی خود بررسی شود. مدل مستقیم LED دار برای ورودی باز, مدل تاشو برای سقف محدود و مدل فنس دار برای مسیر مشترک عابر و خودرو کاربرد دارد. در پروژه پرتردد, مدل سرعت بالا یا هیدرولیکی اهمیت پیدا می کند, در حالی که ورودی کوچک تر ممکن است با مدل الکترومکانیکی کم صدا بهتر مدیریت شود. نمونه خورشیدی, مدل مجهز به باتری پشتیبان, راهبند دارای LED چندرنگ, مدل دارای حسگر نور, نمونه سازگار با پلاک خوان, مدل دوطرفه روشن, بازوی بلند, کابین باریک و بازوی مجهز به چراغ چشمک زن نیز هرکدام یک محدودیت اجرایی را حل می کنند. مزیت واقعی این مدل ها فقط دیده شدن در شب نیست؛ نور باید با حرکت بازو, فرمان ایمنی و الگوی تردد هماهنگ شود تا راننده از وضعیت مسیر برداشت اشتباه نداشته باشد.

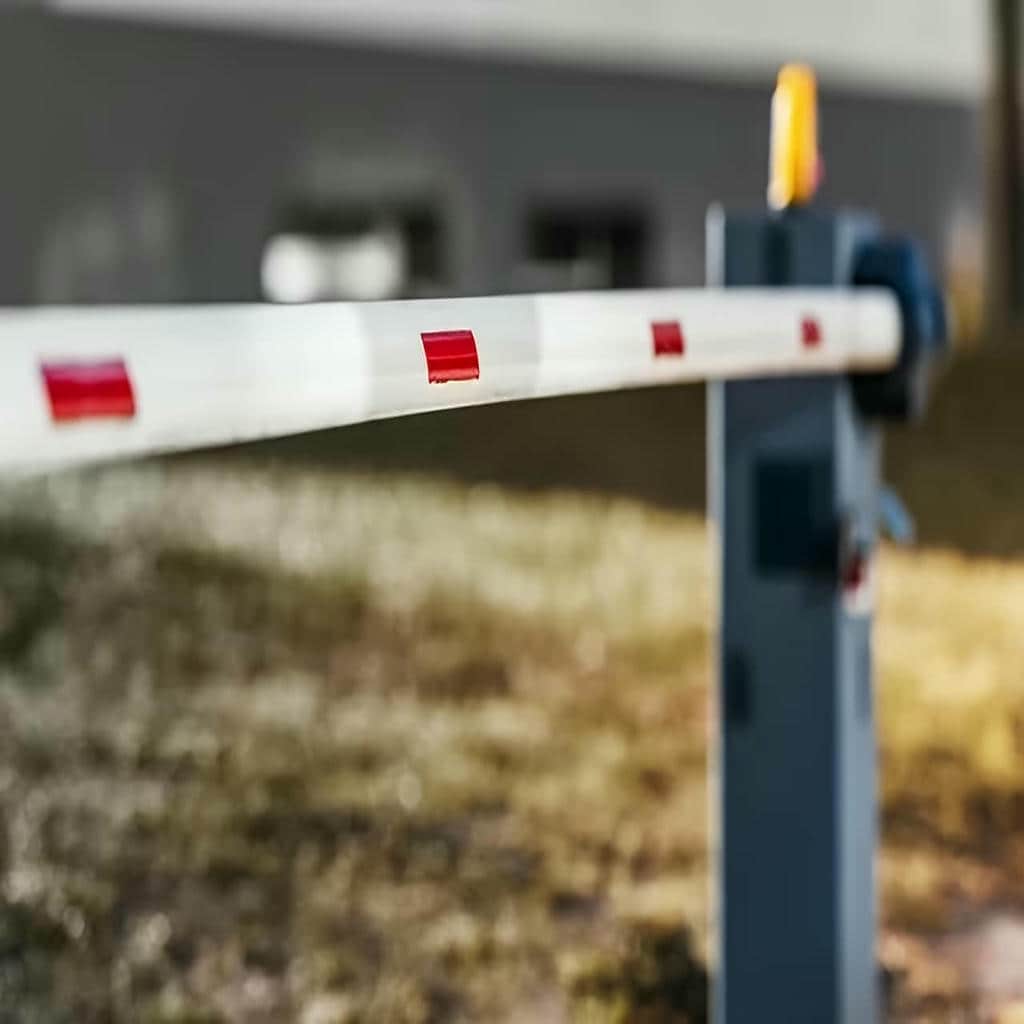

پروژه ورودی مسکونی با نور محیطی ضعیف
در یک مجتمع مسکونی, خودروها اغلب در ساعات پایانی شب و با سرعت کم به ورودی نزدیک می شوند. اگر نور محوطه پشت سر راننده قرار گرفته باشد, بازوی بدون روشنایی ممکن است با پس زمینه تیره ترکیب شود و دیر دیده شود. مدل مستقیم LED دار در این پروژه می تواند یک مرز روشن و قابل تشخیص ایجاد کند. نوار نور باید در امتداد طول بازو قرار گیرد و کابل آن از داخل مقطع عبور کند تا در معرض کشیدگی یا برخورد قرار نگیرد. حرکت نرم موتور نیز اهمیت دارد, زیرا روشنایی واضح همراه با ضربه ناگهانی بازو می تواند حس ناایمنی ایجاد کند.
برای این سناریو, استفاده از LED دوحالته به نگهبان و ساکنان کمک می کند وضعیت بازو را بهتر تشخیص دهند. یک رنگ می تواند بسته بودن مسیر را نشان دهد و تغییر وضعیت نور, صدور مجوز ورود را مشخص کند. این عملکرد باید از برد کنترل فرمان بگیرد تا نور و حرکت بازو هم زمان باشند. اگر کنترل ورود با ریموت یا تگ انجام می شود, تأخیر میان دریافت فرمان و روشن شدن وضعیت عبور باید کوتاه باشد. محل نصب فتوسل نیز نباید پشت ستون یا گلدان پنهان شود, زیرا سامانه روشنایی جایگزین حسگر ایمنی نیست و فقط هشدار دیداری پروژه را کامل می کند.

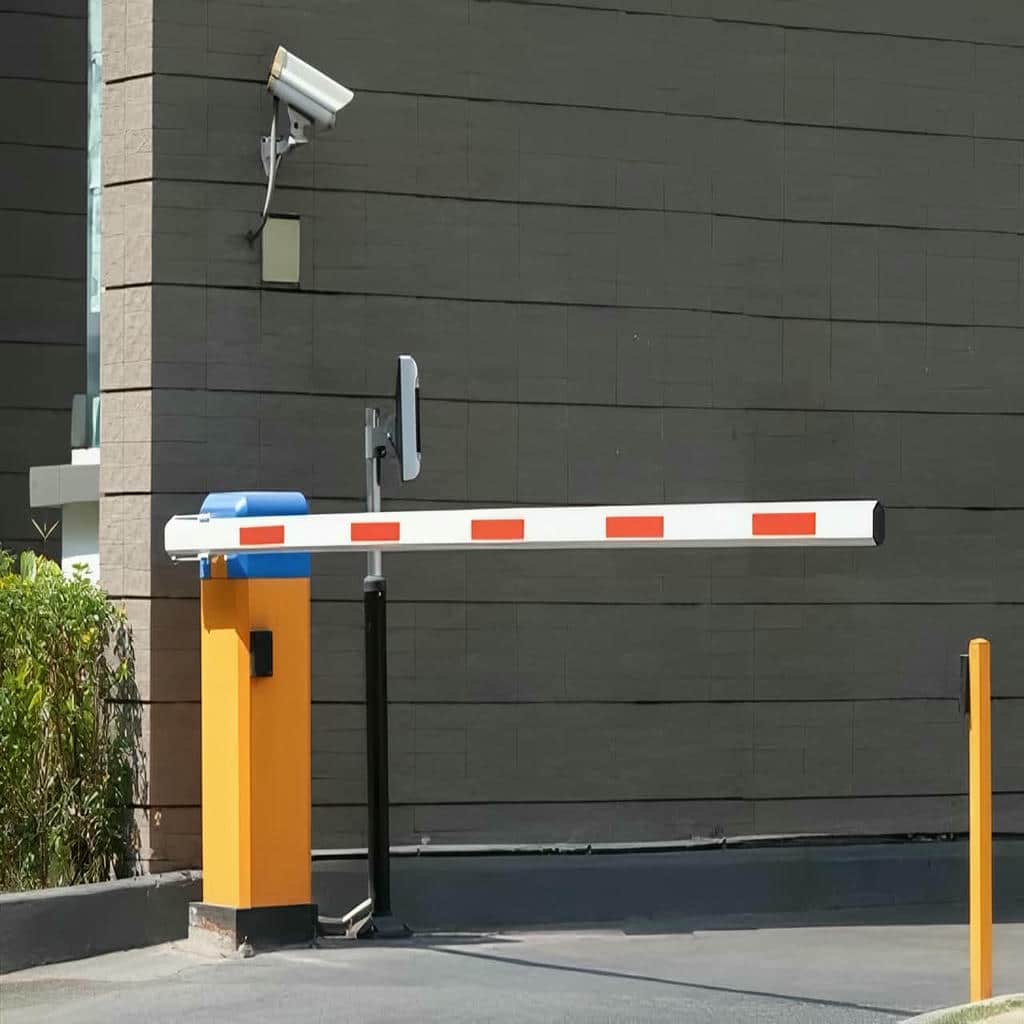

پروژه پارکینگ سرپوشیده با تأسیسات سقفی
در بسیاری از پارکینگ های سرپوشیده, محدودیت اصلی فقط کوتاهی سقف نیست؛ لوله آتش نشانی, سینی کابل یا کانال تهویه ممکن است بخشی از مسیر حرکت بازو را اشغال کرده باشد. مدل تاشو LED دار در این وضعیت اجازه می دهد بخش انتهایی بازو هنگام بالا رفتن خم شود. با این حال, نوار LED باید در محل مفصل به گونه ای اجرا شود که کابل در هر چرخه کشیده یا فشرده نشود. استفاده از اتصال انعطاف پذیر و مسیر محافظت شده, احتمال قطع نور در محل شکست بازو را کاهش می دهد و ظاهر پیوسته آن را حفظ می کند.
تصمیم اجرایی این پروژه پس از اندازه گیری ارتفاع در چند نقطه گرفته می شود. ممکن است نقطه مفصل بر اساس پایین ترین مانع تعیین شود, نه ارتفاع عمومی سقف. وزن مفصل, چراغ و بخش دوم بازو نیز باید در تنظیم فنر تعادل لحاظ شود. اگر بازو هنگام بسته شدن افتادگی داشته باشد, نور خطی آن کج دیده می شود و انتهای بازو ممکن است با پایه یا کف تماس پیدا کند. پیش از نصب دائمی, حرکت کامل بازو باید با یک الگوی موقت شبیه سازی شود تا محل مفصل, زاویه شکست و فاصله از تجهیزات سقفی در شرایط واقعی کنترل شوند.
پروژه تجاری با تردد فشرده پس از غروب
در یک ورودی تجاری, تعداد خودروها پس از پایان ساعت کاری یا هنگام برگزاری برنامه های مجموعه می تواند در مدت کوتاهی افزایش یابد. مدل سرعت بالا LED دار برای چنین پروژه ای زمانی مفید است که موتور, گیربکس و برد فرمان توان چرخه های متوالی را داشته باشند. نور بازو باید در حین حرکت نیز قابل تشخیص باشد و تغییر رنگ آن با وضعیت عبور هماهنگ شود. اگر بازو سریع بالا برود اما سامانه پلاک خوان یا کارت خوان با تأخیر فرمان دهد, صف همچنان باقی می ماند. بنابراین سرعت مکانیکی فقط یکی از اجزای طراحی مسیر است.

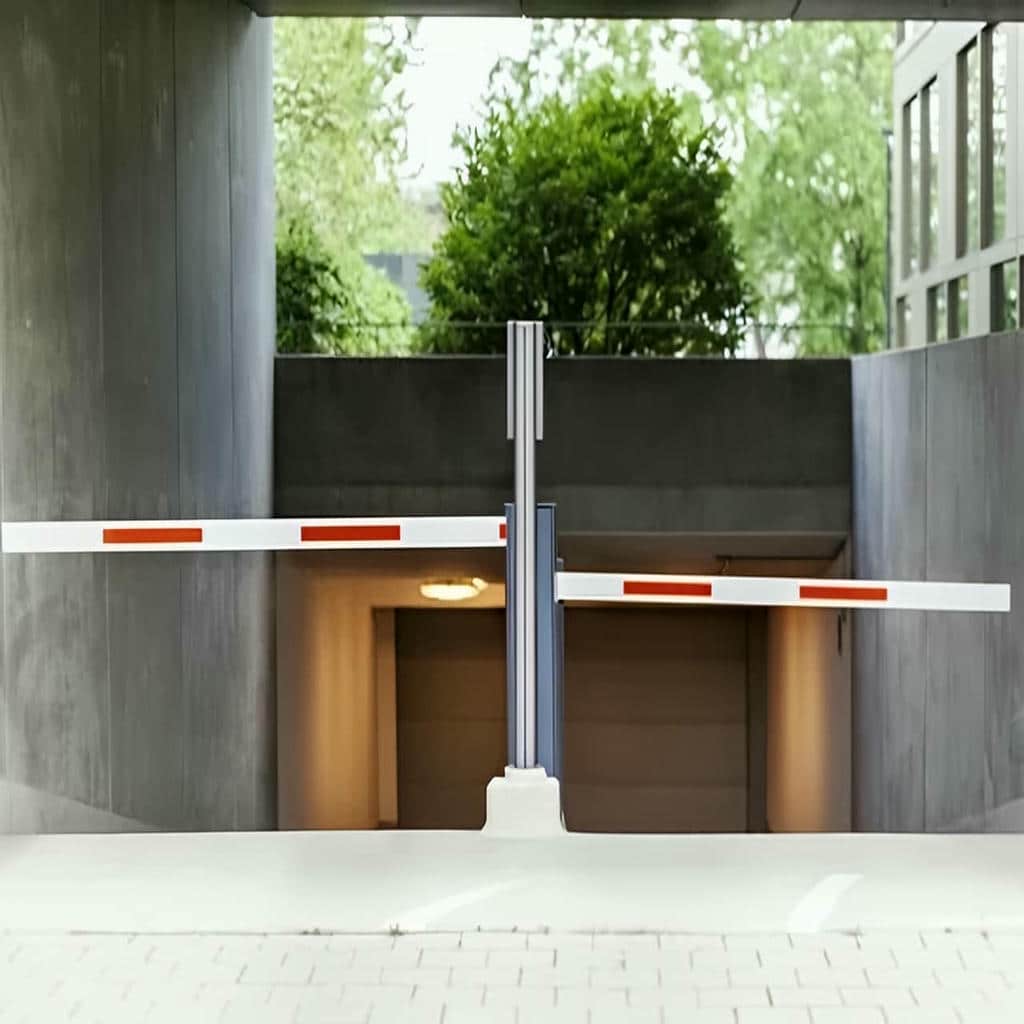

لوپ دیتکتور در این پروژه حضور خودرو را روی مسیر تشخیص می دهد و فتوسل مانع بسته شدن روی بدنه خودرو می شود. زمان پایین آمدن بازو باید پس از خروج کامل خودرو تنظیم شود, نه بر اساس یک تأخیر ثابت نامطمئن. چراغ چشمک زن روی کابین نیز پیش از شروع حرکت می تواند به راننده هشدار بدهد. اگر ورود و خروج در دو لاین مجزا انجام می شود, رنگ LED هر راهبند باید به گونه ای انتخاب شود که راننده مسیر درست را اشتباه نگیرد. مدل دوطرفه روشن برای بازویی که از هر دو جهت دیده می شود, دید بهتری نسبت به نوار یک طرفه فراهم می کند.
- مدل مستقیم LED دار برای دهانه باز و بدون مانع سقفی بررسی شود.
- در سقف محدود, مسیر کابل LED در محل مفصل تاشو محافظت شود.
- برای تردد فشرده, سرعت موتور با لوپ دیتکتور و فتوسل هماهنگ باشد.
- رنگ نور هر لاین با وضعیت مجاز یا بسته بودن مسیر تطبیق داده شود.
- شدت روشنایی با دید شبانه راننده و نور محیط تنظیم شود.
ساختار فنی راهبند LED دار در شرایط محیط پروژه
پس از تعیین سناریوی استفاده, ساختار فنی راهبند باید با محیط نصب تطبیق داده شود. بازوی آلومینیومی, نوار LED, کابل انعطاف پذیر, برد کنترل, منبع تغذیه, موتور, گیربکس, فنر تعادل و کابین فلزی اجزایی هستند که عملکرد آن ها به یکدیگر وابسته است. افزایش طول بازو یا افزودن فنس و چراغ, وزن متحرک را بیشتر می کند و تنظیم مکانیکی را تغییر می دهد. در فضای باز, آب بندی نوار نور و پوشش بدنه اهمیت دارد؛ در پارکینگ بسته, دفع حرارت, صدای موتور و دسترسی به قطعات سرویس بیشتر دیده می شوند. کیفیت نور نیز فقط با شدت سنجیده نمی شود. یکنواختی روشنایی, ثبات رنگ, مقاومت اتصالات و هماهنگی نور با فرمان باز و بسته, نتیجه نهایی پروژه را مشخص می کنند. راهبندی که شب روشن است اما در باران خاموش می شود یا با حرکت بازو چشمک نامنظم دارد, نیاز اصلی محل را حل نکرده است.
بازوی آلومینیومی و مسیر ایمن سیم کشی LED

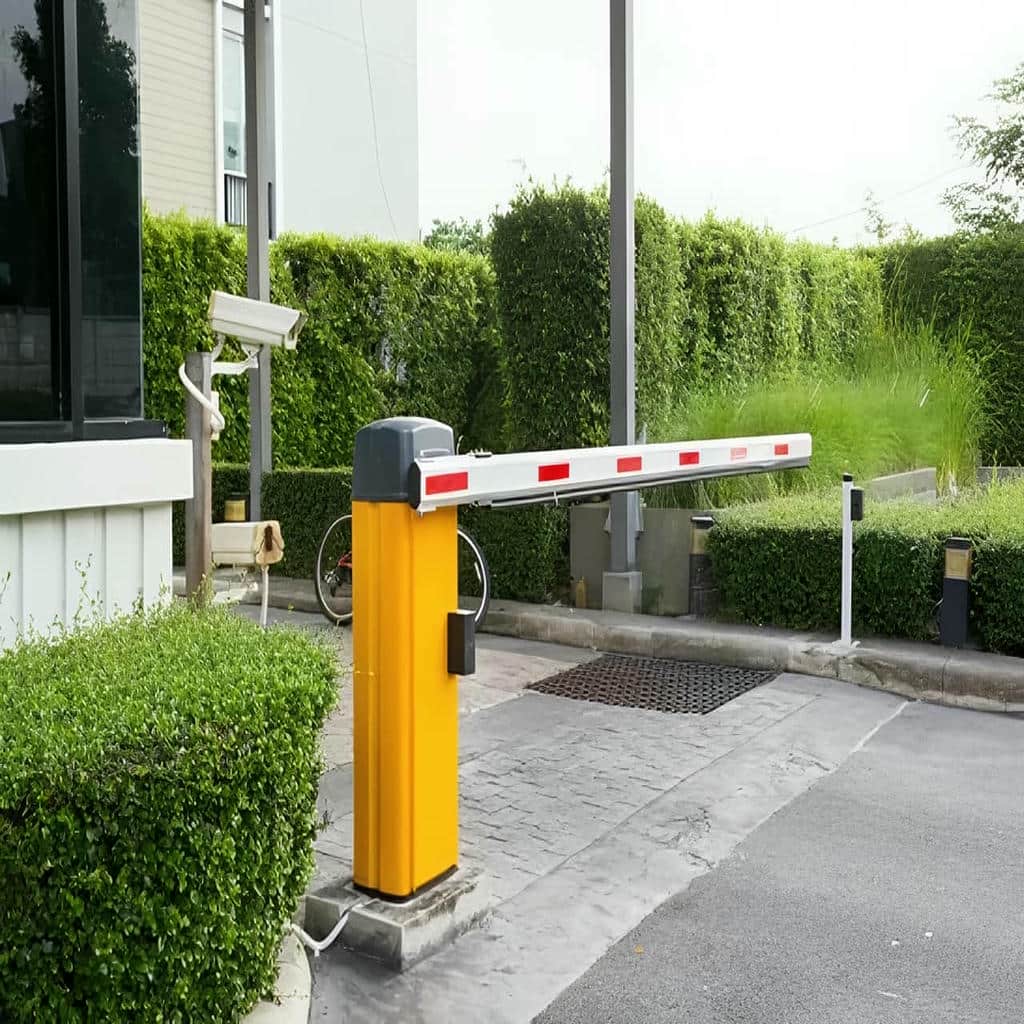

مقطع بازو باید فضای کافی برای عبور سیم کشی داشته باشد و در عین حال مقاومت لازم را در برابر خمش حفظ کند. در مدل مستقیم, کابل معمولاً از محور اتصال وارد بازو می شود و در طول آن به نوار LED می رسد. نقطه ورود کابل باید در برابر لبه فلزی محافظت شود تا حرکت مداوم باعث بریدگی عایق نشود. در بازوی بلند, افت ولتاژ می تواند روشنایی انتهای مسیر را کاهش دهد؛ بنابراین توان منبع تغذیه, سطح مقطع کابل و طول نوار باید به صورت یک مجموعه بررسی شوند. استفاده از اتصال موقت یا سیم رهاشده داخل کابین, تعمیرات آینده را دشوار می کند.
در مدل تاشو, مسیر کابل پیچیده تر است؛ زیرا سیم باید بارها در محل مفصل خم شود. کابل خشک یا کوتاه پس از چند چرخه آسیب می بیند و بخش انتهایی LED خاموش می شود. یک حلقه کنترل شده با روکش محافظ می تواند حرکت مفصل را بدون کشش مستقیم کابل امکان پذیر کند. در مدل فنس دار نیز سیم کشی باید دور از نقاط اتصال فنس و لولا قرار گیرد. هنگام تحویل پروژه, نور بازو باید در چندین چرخه کامل آزمایش شود تا قطع لحظه ای, کاهش شدت یا تغییر رنگ ناخواسته مشخص شود. این تست بخشی از کنترل مکانیکی بازو است, نه صرفاً بررسی ظاهری چراغ.
منبع تغذیه و هماهنگی نور با برد فرمان
LED راهبند معمولاً به منبع تغذیه ای نیاز دارد که ولتاژ خروجی پایدار و توان متناسب با طول نوار ارائه کند. اگر منبع تغذیه ضعیف باشد, نور در لحظه حرکت موتور افت می کند یا برد کنترل دچار اختلال می شود. جداسازی مناسب مدار نور از مدار قدرت موتور و استفاده از حفاظت الکتریکی, احتمال نویز و آسیب را کاهش می دهد. در پروژه هایی که برق ورودی نوسان دارد, تثبیت تغذیه و بررسی اتصال زمین اهمیت بیشتری پیدا می کند. محل نصب منبع نیز باید تهویه کافی داشته باشد و در مسیر نفوذ آب یا تجمع گردوغبار قرار نگیرد.
هماهنگی نور با برد فرمان به نوع نمایش مورد انتظار پروژه بستگی دارد. در یک مدل ساده, LED با روشن شدن راهبند فعال می شود. در مدل پیشرفته تر, رنگ نور با حالت بسته, در حال حرکت یا باز تغییر می کند. برای اجرای این منطق, برد باید خروجی مناسب یا رله کمکی داشته باشد. چراغ چشمک زن کابین نیز می تواند پیش از حرکت بازو فعال شود تا راننده فرصت واکنش داشته باشد. سیم کشی فرمان باید مستند و برچسب گذاری شود تا تعمیرکار در آینده بتواند مسیر هر خروجی را تشخیص دهد. تغییرات نامشخص در برد, عیب یابی خاموشی LED را طولانی می کند.

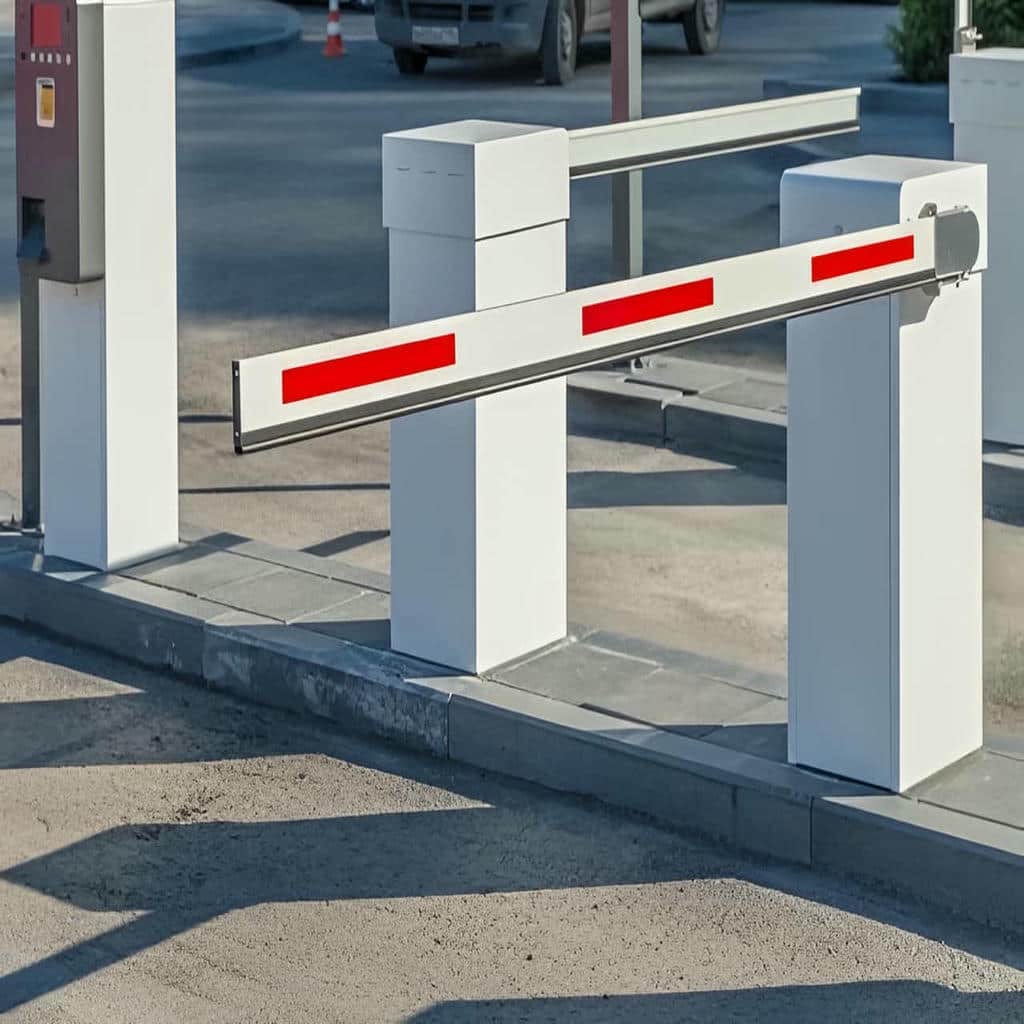

کابین فلزی و مقاومت اجزای نوری در فضای باز
در فضای باز, کابین راهبند نخستین مانع در برابر باران, گردوغبار و ضربه است. ورق بدنه, پوشش رنگ, آب بندی درزها و طراحی پایه باید مانع نفوذ رطوبت به موتور, برد و منبع تغذیه شوند. فونداسیون بهتر است کمی بالاتر از کف اطراف اجرا شود تا آب سطحی دور کابین جمع نشود. محل ورود لوله های کابل نیز باید آب بندی شود, زیرا نفوذ از زیر پایه می تواند حتی با وجود درِ بسته به تجهیزات داخلی آسیب برساند. رنگ بدنه باید با محیط هماهنگ باشد, اما دوام پوشش در پروژه بیرونی مهم تر از انتخاب صرفاً تزئینی رنگ است.
نوار LED روی بازو نیز باید در برابر رطوبت و تابش مستقیم مقاوم باشد. درپوش شفاف یا پروفیل محافظ می تواند از سطح چراغ در برابر ضربه و آلودگی محافظت کند, به شرط آنکه نور را به طور نامنظم پخش نکند. اتصالات انتهایی باید بسته و مهار شوند تا آب از محل برش نوار وارد نشود. در مناطق گردوغبارخیز, تمیزکاری دوره ای سطح چراغ برای حفظ دید شبانه لازم است. اگر کابین نزدیک مسیر خودرو قرار دارد, نصب محافظ فیزیکی می تواند احتمال برخورد را کاهش دهد, اما این محافظ نباید مسیر عابر یا بازشدن درِ سرویس را محدود کند.
- مقطع بازو با طول نوار LED و مسیر عبور کابل هماهنگ انتخاب شود.
- منبع تغذیه توان کافی برای روشنایی یکنواخت کل بازو داشته باشد.
- مدار نور و موتور با حفاظت مناسب از یکدیگر تفکیک شوند.
- محل مفصل تاشو با کابل انعطاف پذیر و روکش محافظ اجرا شود.
- کابین و اتصالات LED در برابر نفوذ آب و گردوغبار آب بندی شوند.
آماده سازی محل و نصب راهبند LED دار بدون خطای اجرایی
اجرای راهبند بازویی LED دار شبانه پیش از رسیدن دستگاه به محل آغاز می شود. عرض مفید دهانه, جهت نزدیک شدن خودرو, شیب رمپ, محل توقف, ارتفاع سقف و فضای کنار کابین باید ثبت شوند. پس از آن, مسیر برق, کابل فرمان, فتوسل, لوپ دیتکتور و ارتباط با سامانه پلاک خوان مشخص می شود. نصب روی کف سست یا سطح شیب دار می تواند کابین را از تراز خارج کند و حرکت بازو را نامنظم سازد. جانمایی نادرست نیز ممکن است باعث شود نور بازو از زاویه ورود راننده دیده نشود. در پروژه بازسازی, محدودیت برش کف و تداوم عبور خودروها بر روش اجرا اثر دارد. در پروژه نوساز, می توان لوله گذاری و فونداسیون را پیش از تکمیل کف انجام داد. تصمیم درست آن است که زیرسازی, تجهیزات کنترل و مدل بازو هم زمان طراحی شوند, نه اینکه هر بخش جداگانه به پروژه اضافه شود.
اندازه گیری مسیر و تعیین زاویه دید نور بازو
عرض کل ورودی همیشه برابر با دهانه مورد نیاز بازو نیست. ممکن است بخشی از مسیر به ستون, جدول, مسیر عابر یا شعاع گردش خودرو اختصاص داشته باشد. اندازه گیری باید از محل واقعی نصب کابین تا نقطه ای انجام شود که بازو بدون ورود به لاین مجاور مسیر را مسدود کند. برای پروژه شبانه, زاویه دید راننده نیز اهمیت دارد. اگر خودرو از پیچ یا شیب به راهبند نزدیک شود, نوار LED باید پیش از رسیدن به نقطه توقف دیده شود. قرارگیری بیش از حد پایین یا پشت مانع می تواند بخش مهمی از هشدار نوری را بی اثر کند.

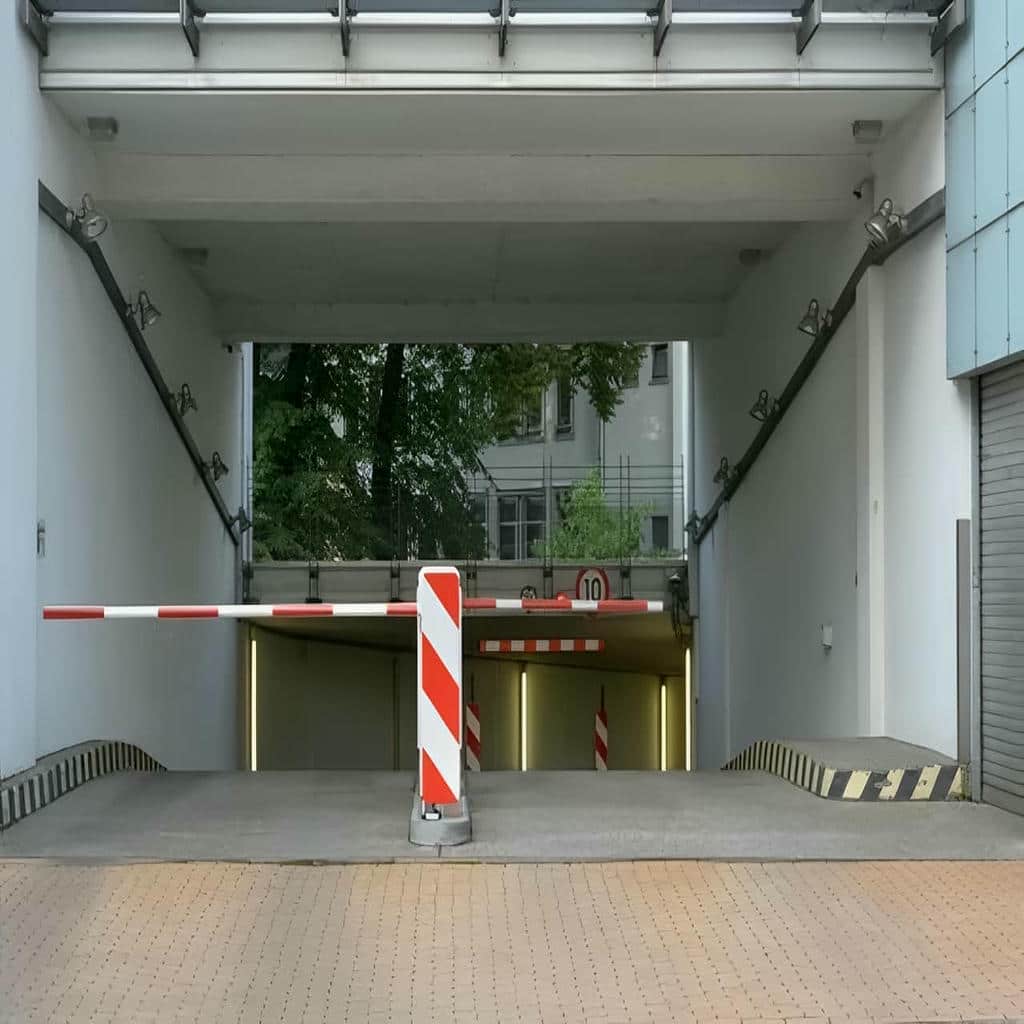

در مدل بازوی بلند, تکیه گاه انتهایی باید در محلی قرار گیرد که خودرو با آن برخورد نکند و مسیر عابر محدود نشود. در مدل دوطرفه, نور باید از هر دو سمت بازو دیده شود, به ویژه اگر مسیر در ساعات مختلف جهت مشترک داشته باشد. ارتفاع کابین و زاویه نصب بازو باید با خودروهای سواری و خودروهای بلندتر سازگار باشد. ثبت عکس در روشنایی شب یا شبیه سازی با چراغ موقت, درک دقیق تری از میدان دید فراهم می کند. این مرحله کمک می کند شدت و جهت نور بر اساس محیط واقعی انتخاب شوند, نه صرفاً تصویر محصول در فضای روشن فروشگاهی.

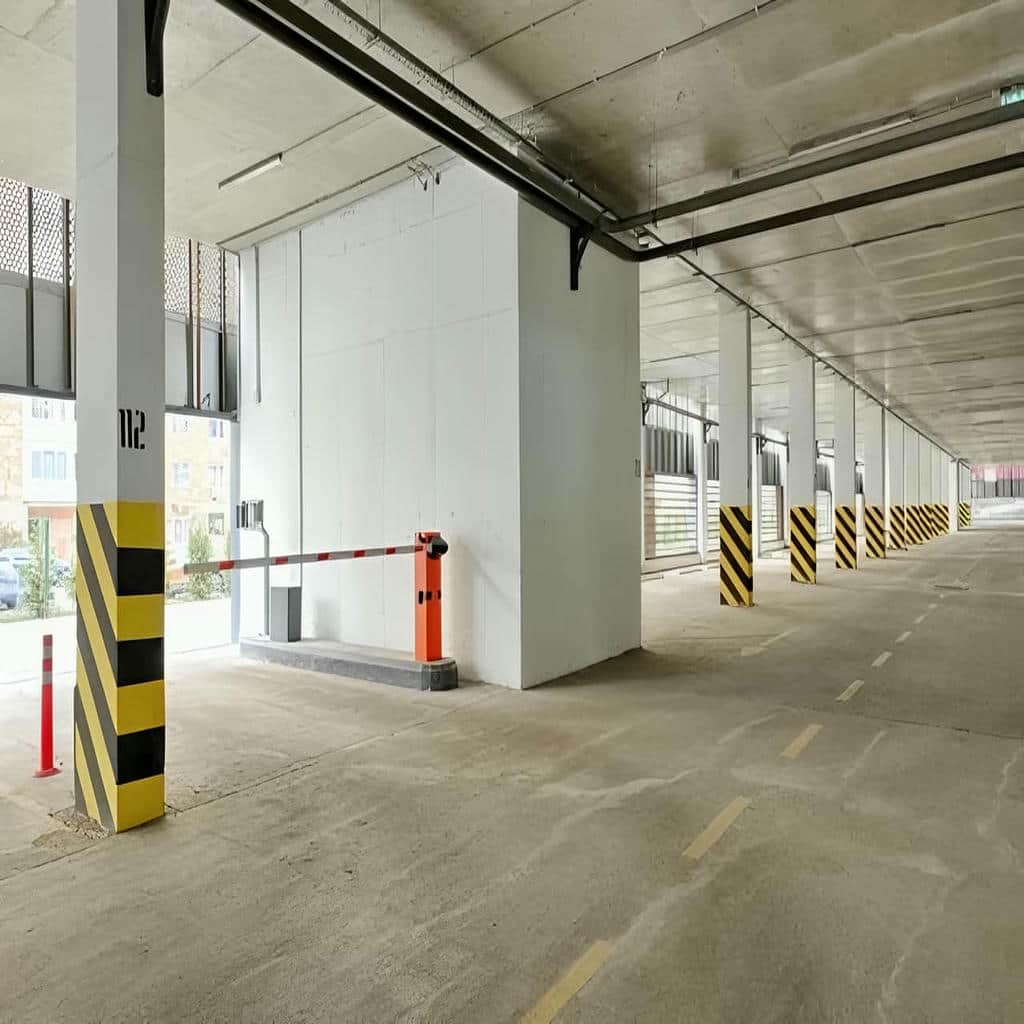

فونداسیون و کابل کشی برای عملکرد پایدار شبانه
کابین راهبند در هر چرخه حرکت, نیرو را به فونداسیون منتقل می کند. نصب مستقیم روی آسفالت نرم, سنگ لق یا بتن ترک خورده باعث شل شدن پیچ های مهاری و تغییر تراز می شود. فونداسیون باید ابعاد و مقاومت مناسب داشته باشد و محل بولت ها با کف کابین هماهنگ شود. لوله برق, کابل فرمان و مسیر حسگرها پیش از بتن ریزی تعیین می شوند تا پس از نصب, سیم ها از کنار بدنه یا روی سطح عبور نکنند. خروجی کابل باید داخل کابین قرار گیرد و در نقطه تجمع آب باز نشود.
برای لوپ دیتکتور, برش مسیر باید در محل توقف یا عبور واقعی خودرو انجام شود. کابل فتوسل نیز بهتر است جدا از برق موتور عبور کند تا نویز کاهش یابد. اگر راهبند به پلاک خوان متصل است, کابل شبکه یا فرمان باید تا محل دوربین و تابلو کنترل پیش بینی شود. در پروژه ای با باتری پشتیبان یا پنل خورشیدی, فضای تجهیزات ذخیره انرژی و مسیر اتصال آن ها نیز باید مشخص باشد. آزمایش روشنایی در زمان قطع برق نشان می دهد آیا LED و برد کنترل طبق برنامه اضطراری فعال می مانند یا مصرف نور باعث کاهش سریع ظرفیت باتری می شود.
تست شبانه و عیب یابی پس از نصب
تحویل راهبند LED دار باید در شرایط نور کم نیز انجام شود. ابتدا بازو در حالت بسته بررسی می شود تا روشنایی در تمام طول آن یکنواخت باشد. سپس حرکت باز و بسته, تغییر رنگ, چراغ چشمک زن و واکنش به فرمان کنترل می شوند. فتوسل باید در حضور مانع از پایین آمدن بازو جلوگیری کند و لوپ دیتکتور حضور خودرو را به درستی تشخیص دهد. اگر LED هنگام شروع موتور خاموش یا کم نور می شود, منبع تغذیه, افت ولتاژ یا نویز مدار باید بررسی شوند. قطع لحظه ای نور در نقطه خاص معمولاً به اتصال ضعیف یا آسیب کابل مربوط است.
عیب یابی مکانیکی نیز هم زمان انجام می شود. افتادگی بازو می تواند زاویه نور را تغییر دهد و فشار بیشتری به موتور وارد کند. لرزش کابین ممکن است از فونداسیون ضعیف یا پیچ مهاری شل ناشی شود. صدای غیرعادی گیربکس, توقف در نیمه مسیر و ضربه در انتهای حرکت باید پیش از تحویل اصلاح شوند. عملکرد ریموت, تگ یا پلاک خوان در فاصله واقعی آزمایش می شود و روش خلاص کردن دستی به مسئول مجموعه آموزش داده می شود. ثبت تنظیمات برد, نوع منبع تغذیه و مسیر سیم کشی, تعمیرات آینده را سریع تر و دقیق تر می کند.
- عرض مفید و زاویه نزدیک شدن خودرو پیش از سفارش ثبت شود.
- دید نوار LED در شرایط واقعی شب و از محل راننده آزمایش شود.
- فونداسیون تراز و مقاوم پیش از نصب کابین آماده شود.
- مسیر برق, فرمان, فتوسل و لوپ دیتکتور جداگانه طراحی شود.
- تست تحویل شامل قطع برق, حضور مانع و چند چرخه متوالی باشد.

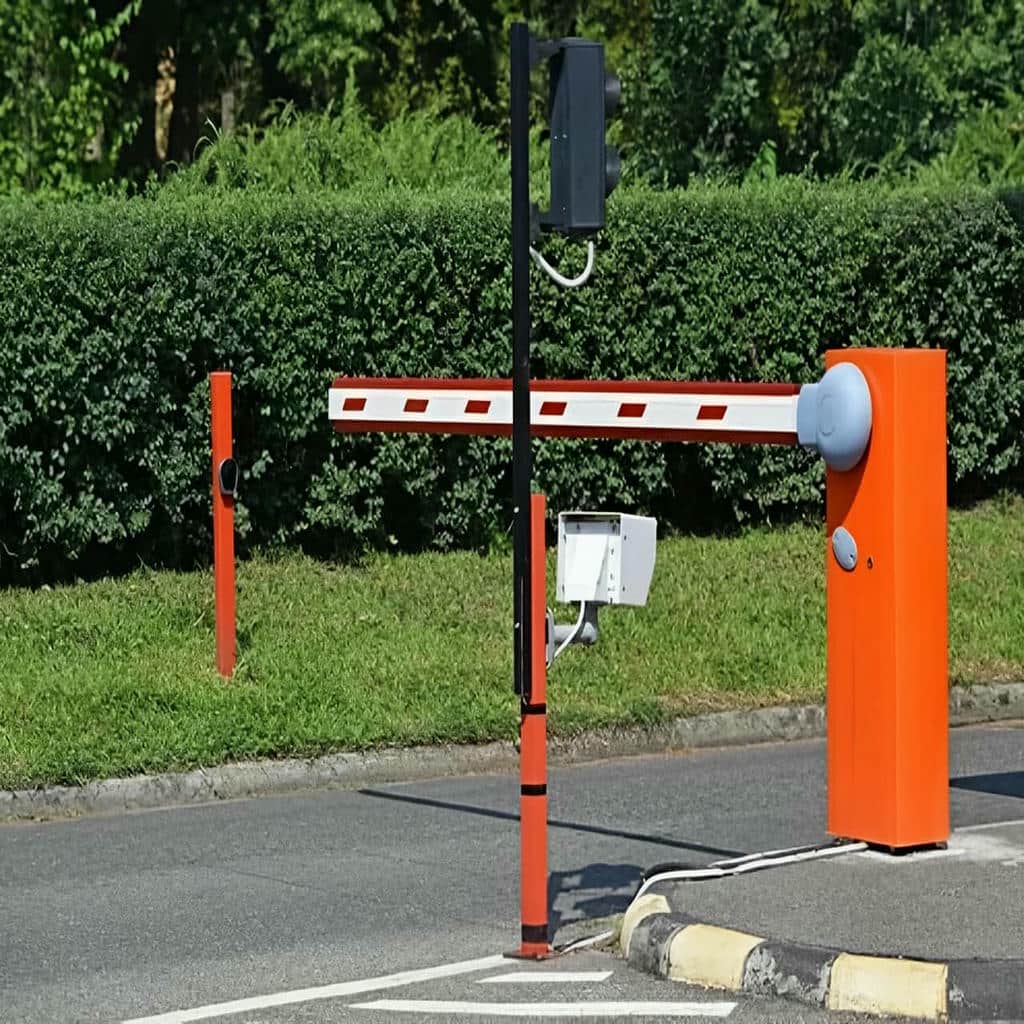

برآورد قیمت سفارش و خدمات پروژه در آهن گارد
برآورد راهبند بازویی LED دار شبانه از مشخصات واقعی پروژه شکل می گیرد, نه فقط از نام مدل یا ظاهر چراغ. نوع موتور, طول بازو, ساختار مستقیم یا تاشو, تعداد خطوط LED, رنگ نور, منبع تغذیه, فنس, فتوسل, لوپ دیتکتور و باتری پشتیبان بر ترکیب سفارش اثر دارند. وضعیت فونداسیون, فاصله کابل کشی, نیاز به برش کف و اتصال به پلاک خوان نیز محدوده اجرای پروژه را تغییر می دهند. دو ورودی با عرض مشابه ممکن است به دلیل تفاوت سقف, حجم تردد و شرایط شبانه به تجهیزات کاملاً متفاوت نیاز داشته باشند. آهن گارد می تواند پس از دریافت اندازه ها و تصاویر محل, مدل قابل اجرا را پیشنهاد دهد و محدوده تأمین, نصب و تست را روشن کند. در این روش, نگهداری آینده و دسترسی به قطعات نیز بخشی از تصمیم سفارش هستند تا هزینه های ناشی از توقف, اصلاح نصب یا تعویض زودهنگام کاهش پیدا کنند.
عوامل مؤثر بر قیمت در سناریوی واقعی نصب
مدل موتور یکی از عوامل اصلی برآورد است. راهبند الکترومکانیکی برای تردد متعادل, مدل سرعت بالا برای عبور متوالی و سیستم هیدرولیکی برای چرخه کاری سنگین طراحی می شوند. طول بازو و وزن تجهیزات نصب شده روی آن نیز بر توان موتور و فنر تعادل اثر دارند. بازوی تاشو به مفصل و سیم کشی انعطاف پذیر نیاز دارد, در حالی که مدل فنس دار بار بیشتری ایجاد می کند. LED چندرنگ, چراغ دوطرفه یا نوار پیوسته با پوشش محافظ, اجزای متفاوتی نسبت به روشنایی ساده دارند و باید در مشخصات سفارش ثبت شوند.
شرایط محل نیز بر هزینه اجرایی اثر می گذارد. فونداسیون آماده و مسیر کابل کشی موجود, نصب را ساده تر می کند؛ اما کف سست, تأسیسات پنهان یا فاصله زیاد تا تابلو برق عملیات بیشتری می طلبد. اتصال به پلاک خوان, نرم افزار مدیریت ورود یا باتری پشتیبان نیز به تجهیزات کنترلی و تنظیمات اضافه نیاز دارد. برای مقایسه پیشنهادها باید مشخص شود دستگاه, بازو, LED, حسگرها, زیرسازی, نصب, تست و آموزش در هر سفارش چه محدوده ای دارند. مقایسه یک قیمت کلی بدون شناخت اجزای پروژه می تواند تفاوت های مهم فنی و خدماتی را پنهان کند.
فرآیند سفارش از ثبت شرایط تا اجرای نهایی
ثبت سفارش با ارسال عرض دهانه, ارتفاع سقف, تصاویر محل, تعداد تردد و روش کنترل ورود آغاز می شود. بهتر است عکس روبه رو, نمای جانبی و تصویر کف در روشنایی روز و شب تهیه شوند تا موانع, زاویه دید و شرایط نور مشخص باشند. پس از تحلیل اطلاعات, مدل مستقیم, تاشو, فنس دار, سرعت بالا یا هیدرولیکی پیشنهاد می شود. نوع LED, رنگ نمایش وضعیت, تجهیزات ایمنی و نحوه تأمین برق نیز در همین مرحله تعیین می شوند. این اطلاعات از سفارش مدلی که در محل قابل نصب نیست یا نور مناسبی ندارد جلوگیری می کنند.
در مرحله بعد, محدوده زیرسازی و کابل کشی مشخص می شود و زمان اجرا با برنامه بهره برداری مجموعه هماهنگ می گردد. اگر ورودی فعال باشد, باید مسیر جایگزین یا روش کنترل موقت خودروها در نظر گرفته شود. دستگاه پس از نصب از نظر تراز کابین, تعادل بازو, عملکرد LED, فرمان کنترل دسترسی و حسگرهای ایمنی آزمایش می شود. آهن گارد می تواند مشخصات نهایی و تنظیمات پروژه را ثبت کند تا در سرویس های بعدی, نوع قطعات و ساختار سیم کشی قابل شناسایی باشد. تحویل کامل شامل آموزش استفاده, خلاص کردن دستی و روش گزارش خطا است.
نگهداری و خدمات پس از نصب در مسیر شبانه
عملکرد پایدار راهبند به سرویس دوره ای موتور و اجزای روشنایی وابسته است. پیچ های پایه, فنر تعادل, وضعیت بازو, صدای گیربکس, فتوسل, لوپ دیتکتور و اتصالات LED باید بر اساس حجم تردد بررسی شوند. در فضای باز, تمیزکردن پوشش چراغ و کنترل نفوذ رطوبت اهمیت دارد. کاهش روشنایی بخشی از بازو می تواند نشانه افت ولتاژ, اتصال ضعیف یا آسیب نوار باشد. ادامه استفاده بدون بررسی ممکن است خاموشی کامل یا فشار اضافی بر منبع تغذیه ایجاد کند. سرویس پیشگیرانه خرابی را پیش از توقف کامل مسیر آشکار می کند.
در زمان تعمیر, شرح دقیق رفتار دستگاه به تشخیص کمک می کند. مشخص شدن اینکه نور خاموش است, رنگ تغییر نمی کند, بازو متوقف می شود یا فرمان را دریافت نمی کند, مسیر عیب یابی را کوتاه می سازد. تعمیرکار ابتدا برق ورودی, منبع تغذیه, فیوز, اتصالات و فرمان برد را بررسی می کند و سپس به سراغ تعویض قطعه می رود. برای خطاهای مکانیکی نیز تعادل فنر, گیربکس و محدودکننده حرکت کنترل می شوند. نگهداری سوابق نصب و استفاده از قطعه سازگار, از آزمون وخطای غیرضروری جلوگیری می کند و مدت خارج بودن ورودی از سرویس را کاهش می دهد.
- برآورد سفارش بر اساس موتور, بازو, LED و تجهیزات ایمنی انجام شود.
- محدوده فونداسیون, کابل کشی, نصب و تست از ابتدا مشخص باشد.
- تصاویر شبانه محل برای ارزیابی زاویه دید نور ارسال شوند.
- نوع کنترل ورود و نیاز به باتری پشتیبان در سفارش ثبت شود.
- سرویس دوره ای اجزای مکانیکی و روشنایی در برنامه نگهداری قرار گیرد.
انتخاب به زاویه ورود خودرو, طول بازو و نور پس زمینه بستگی دارد. در مسیر مستقیم, نوار LED پیوسته روی یک سمت بازو معمولاً قابل تشخیص است, اما در ورودی دوطرفه یا مسیر زاویه دار, مدل دارای روشنایی دوطرفه دید بهتری ایجاد می کند. شدت نور باید به اندازه ای باشد که بازو از فاصله توقف دیده شود و باعث خیرگی راننده نشود. آزمایش شبانه از داخل خودرو پیش از تحویل, دقیق ترین روش برای بررسی زاویه و یکنواختی روشنایی است.
خرابی زودهنگام بیشتر به روش سیم کشی مفصل مربوط است تا تاشو بودن بازو. اگر کابل کوتاه, خشک یا بدون محافظ باشد, حرکت تکراری مفصل به آن فشار وارد می کند. استفاده از کابل انعطاف پذیر, حلقه حرکتی کنترل شده و پوشش مناسب احتمال قطع شدن بخش انتهایی نور را کاهش می دهد. محل اتصال باید در چند چرخه کامل آزمایش شود و از تماس با لبه فلزی دور باشد. سرویس دوره ای مفصل و بررسی روکش کابل نیز دوام سیستم روشنایی را بیشتر می کند.
نوع موتور, طول و ساختار بازو, یک طرفه یا دوطرفه بودن LED, رنگ نور, کیفیت منبع تغذیه و تجهیزات ایمنی بر برآورد اثر دارند. بازوی تاشو, فنس دار یا بلند به قطعات و تنظیمات متفاوتی نیاز دارد. وضعیت فونداسیون, طول کابل کشی, اتصال به پلاک خوان و استفاده از باتری پشتیبان نیز محدوده اجرا را تغییر می دهند. برای استعلام دقیق باید مشخصات محل و تجهیزات مورد انتظار در یک فهرست واحد بررسی شوند, نه اینکه فقط نام دستگاه اعلام شود.
عرض مفید دهانه, ارتفاع سقف, جهت بازشدن بازو, تعداد تردد و روش کنترل ورود اطلاعات اصلی هستند. تصاویر روبه رو, جانبی و کف محل, وجود ستون, شیب, مسیر عابر و تأسیسات سقفی را مشخص می کنند. برای پروژه شبانه بهتر است تصویری از وضعیت نور محیط نیز ارسال شود. باید معلوم باشد راهبند به ریموت, تگ, کارت خوان یا پلاک خوان متصل می شود و آیا برق و کابل کشی آماده هستند. این اطلاعات انتخاب مدل و برنامه اجرای دقیق تری ایجاد می کنند.
آیا خاموش شدن LED به معنی خرابی موتور راهبند است؟
خیر, مدار روشنایی معمولاً منبع تغذیه و مسیر فرمان جداگانه ای دارد. خاموشی می تواند از فیوز, منبع تغذیه, اتصال کابل, نفوذ رطوبت یا آسیب نوار LED ناشی شود. اگر نور فقط هنگام حرکت موتور کم می شود, افت ولتاژ یا نویز مدار باید بررسی شود. اگر بخش انتهایی بازو خاموش است, احتمال قطع کابل یا خرابی موضعی نوار بیشتر است. عیب یابی باید از تغذیه و اتصالات شروع شود و تعویض برد یا موتور بدون آزمایش مدار نور منطقی نیست.
مدل خورشیدی می تواند برای پروژه دور از شبکه برق مناسب باشد, به شرط آنکه ظرفیت پنل و باتری بر اساس مصرف شبانه محاسبه شود. موتور, برد کنترل, LED و تجهیزات جانبی همگی از ذخیره باتری استفاده می کنند. تعداد تردد, طول مدت روشنایی, شرایط تابش و روزهای کم نور بر ظرفیت مورد نیاز اثر دارند. جانمایی پنل باید بدون سایه باشد و باتری در محفظه محافظت شده قرار گیرد. آزمایش چند چرخه در شرایط واقعی شب, توان ذخیره سیستم را مشخص می کند.
جمع بندی
انتخاب میان 14 مدل راهبند بازویی LED دار شبانه باید از شرایط واقعی ورودی, زاویه دید راننده و محدودیت های اجرا آغاز شود. مدل مستقیم برای دهانه آزاد, بازوی تاشو برای سقف کوتاه, نمونه فنس دار برای کنترل بیشتر و مدل سرعت بالا یا هیدرولیکی برای تردد فشرده کاربرد دارند. نوار LED, منبع تغذیه, سیم کشی, برد کنترل, موتور, فنر تعادل, فتوسل و لوپ دیتکتور باید به صورت یک سیستم هماهنگ طراحی شوند. روشنایی مناسب بدون نصب تراز, حفاظت رطوبتی و تنظیم ایمنی نمی تواند عملکرد قابل اتکایی ایجاد کند. ارسال اندازه ها, تصاویر شبانه, اطلاعات تردد و روش کنترل ورود پیش از سفارش, ریسک انتخاب اشتباه را کاهش می دهد. آهن گارد می تواند برای بررسی مدل, آماده سازی محل, نصب, خدمات و استعلام قیمت روز مشاوره تخصصی ارائه کند. این هماهنکی باعث می شود راهبند نهایی علاوه بر ظاهر روشن و قابل تشخیص, با مسیر خودرو, شرایط محیط, توان موتور و برنامه نگهداری پروژه سازگار باشد و پس از اجرا به اصلاحات مکرر نیاز پیدا نکند.
